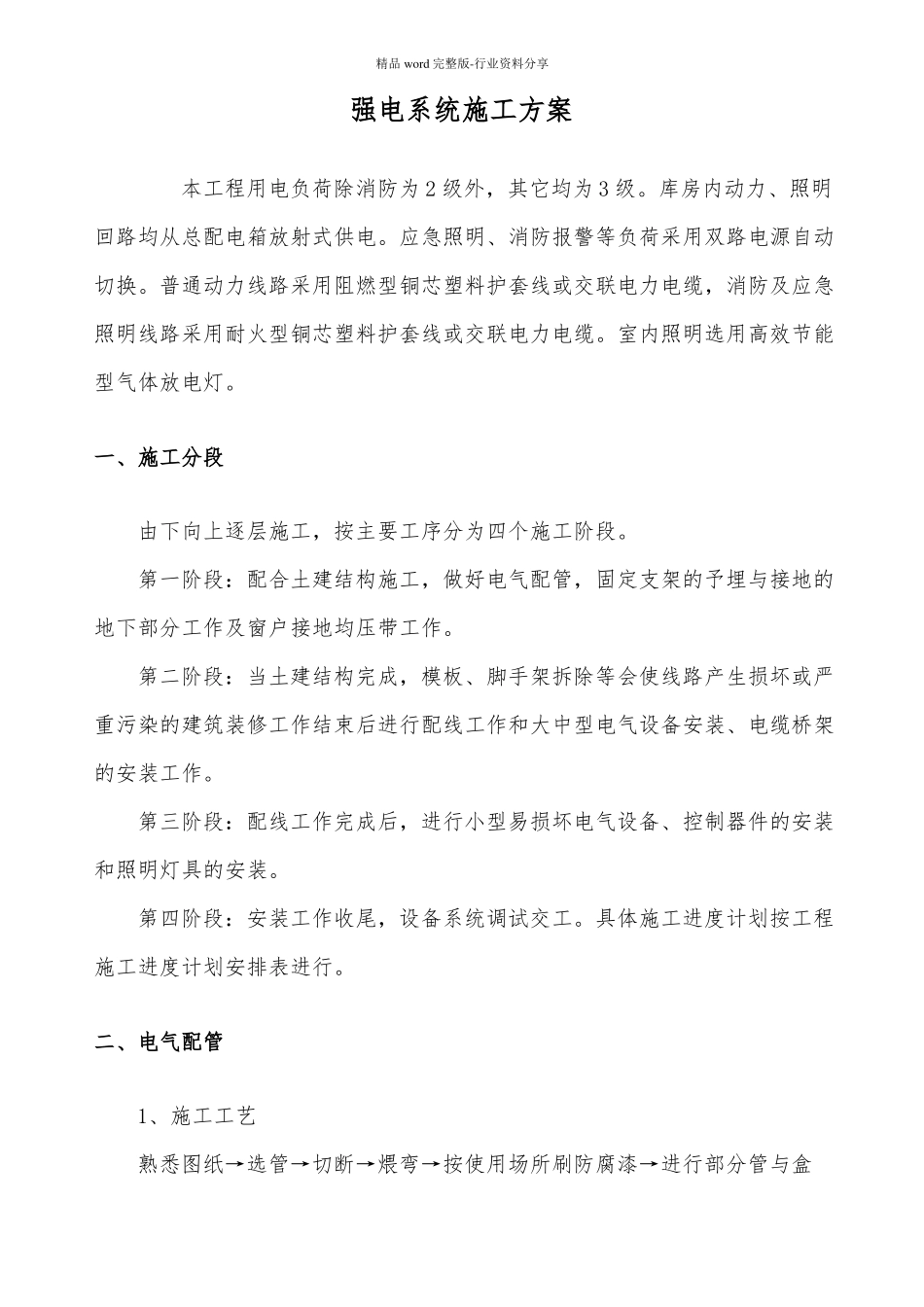

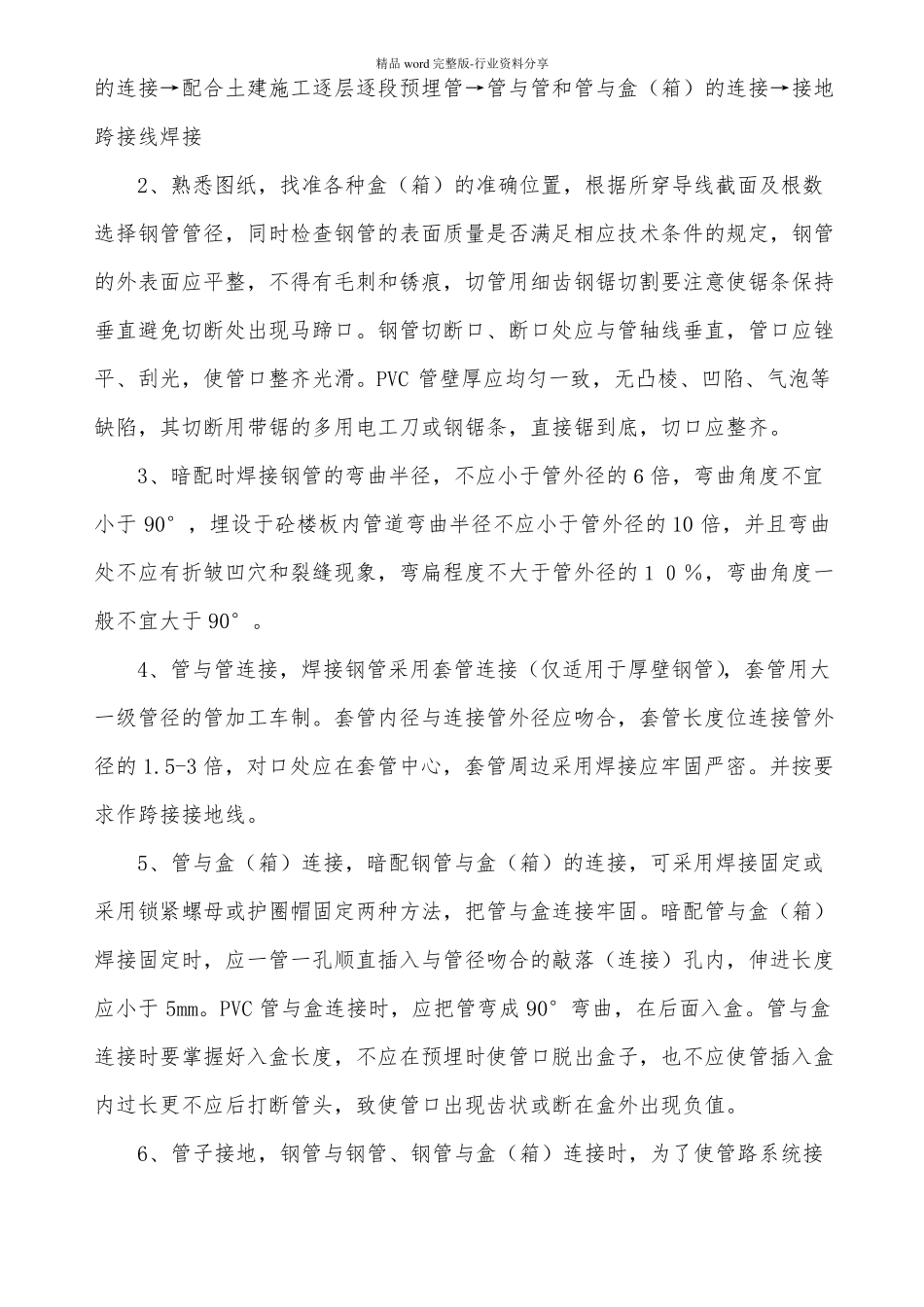

精品word完整版-行业资料分享强电系统施工方案本工程用电负荷除消防为2级外，其它均为3级。库房内动力、照明回路均从总配电箱放射式供电。应急照明、消防报警等负荷采用双路电源自动切换。普通动力线路采用阻燃型铜芯塑料护套线或交联电力电缆，消防及应急照明线路采用耐火型铜芯塑料护套线或交联电力电缆。室内照明选用高效节能型气体放电灯。一、施工分段由下向上逐层施工，按主要工序分为四个施工阶段。第一阶段：配合土建结构施工，做好电气配管，固定支架的予埋与接地的地下部分工作及窗户接地均压带工作。第二阶段：当土建结构完成，模板、脚手架拆除等会使线路产生损坏或严重污染的建筑装修工作结束后进行配线工作和大中型电气设备安装、电缆桥架的安装工作。第三阶段：配线工作完成后，进行小型易损坏电气设备、控制器件的安装和照明灯具的安装。第四阶段：安装工作收尾，设备系统调试交工。具体施工进度计划按工程施工进度计划安排表进行。二、电气配管1、施工工艺熟悉图纸→选管→切断→煨弯→按使用场所刷防腐漆→进行部分管与盒精品word完整版-行业资料分享的连接→配合土建施工逐层逐段预埋管→管与管和管与盒（箱）的连接→接地跨接线焊接2、熟悉图纸，找准各种盒（箱）的准确位置，根据所穿导线截面及根数选择钢管管径，同时检查钢管的表面质量是否满足相应技术条件的规定，钢管的外表面应平整，不得有毛刺和锈痕，切管用细齿钢锯切割要注意使锯条保持垂直避免切断处出现马蹄口。钢管切断口、断口处应与管轴线垂直，管口应锉平、刮光，使管口整齐光滑。PVC管壁厚应均匀一致，无凸棱、凹陷、气泡等缺陷，其切断用带锯的多用电工刀或钢锯条，直接锯到底，切口应整齐。3、暗配时焊接钢管的弯曲半径，不应小于管外径的６倍，弯曲角度不宜小于90°，埋设于砼楼板内管道弯曲半径不应小于管外径的10倍，并且弯曲处不应有折皱凹穴和裂缝现象，弯扁程度不大于管外径的１０％，弯曲角度一般不宜大于90°。4、管与管连接，焊接钢管采用套管连接（仅适用于厚壁钢管），套管用大一级管径的管加工车制。套管内径与连接管外径应吻合，套管长度位连接管外径的1.5-3倍，对口处应在套管中心，套管周边采用焊接应牢固严密。并按要求作跨接接地线。5、管与盒（箱）连接，暗配钢管与盒（箱）的连接，可采用焊接固定或采用锁紧螺母或护圈帽固定两种方法，把管与盒连接牢固。暗配管与盒（箱）焊接固定时，应一管一孔顺直插入与管径吻合的敲落（连接）孔内，伸进长度应小于5mm。PVC管与盒连接时，应把管弯成90°弯曲，在后面入盒。管与盒连接时要掌握好入盒长度，不应在预埋时使管口脱出盒子，也不应使管插入盒内过长更不应后打断管头，致使管口出现齿状或断在盒外出现负值。6、管子接地，钢管与钢管、钢管与盒（箱）连接时，为了使管路系统接精品word完整版-行业资料分享地（接零）良好、可靠，要在管接头的两端及管与盒（箱）连接处，用相应圆钢焊接好接地跨接线，使整个管路可靠的连成一个导电的整体，以防止导线绝缘可能损伤，而使管子带电造成事故。跨接线直径应根据钢管的管径来选择，管接头两端跨接线焊接长度，不应小于跨接线直径的6倍，跨接线在连接管焊接处距管接头两端不小于50mm。盒（箱）上焊接面积，不应小于跨接线截面积，且应在盒（箱）的棱边上焊接。电线管管接头的两端应焊接直径不小于5mm的跨接线。钢管与管及管与盒（箱）接地跨接线应符合要求。二、管内穿线和导线连接1、施工工艺1）、穿线：清扫管路→穿引线钢丝→选择导线→放线→引线与电线接扎→穿线→剪断电线2）、接线：剥削绝缘层→接线→焊头2、清扫管路：用压缩空气，吹入已敷设的管路中，除去残留的灰土和水分。如无压缩空气，可在钢丝上绑上干布，来回拖动，将管内杂物和水分擦净。特别是对于弯头较多或管路较长的钢管，为减少导线与管壁摩擦，应随后向管内吹入滑石粉，以便穿线。3、穿引线钢丝：管内穿线前大多数情况下都需要用钢丝做引线，用ф1.2-2.0mm的钢丝，头部弯成封闭的圆圈状，由管一端逐渐的送入管中，直到另一端露出头时为止。精品word完整版-行业资料分享穿钢丝时，如遇到管接头部位连接不佳或...
