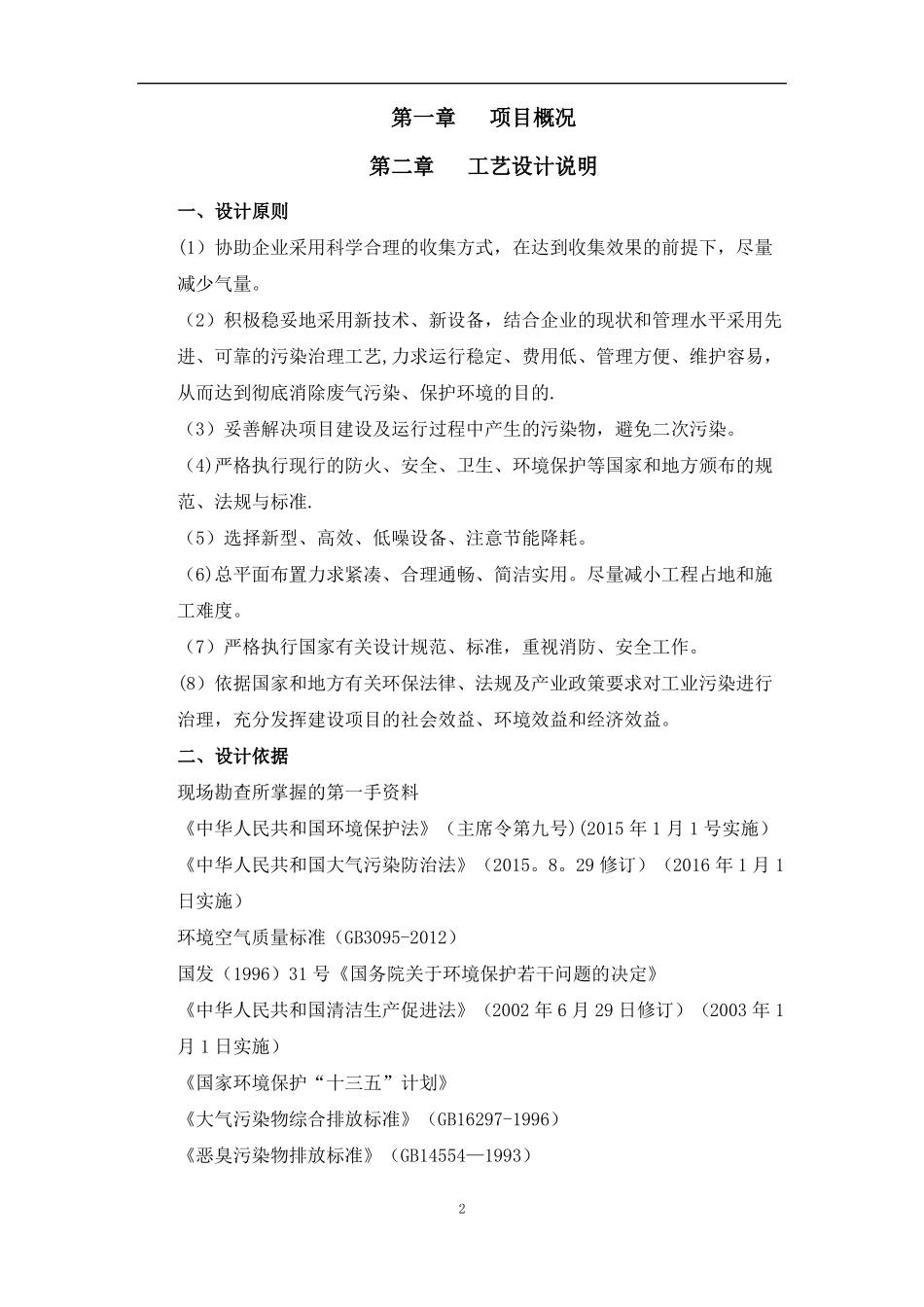

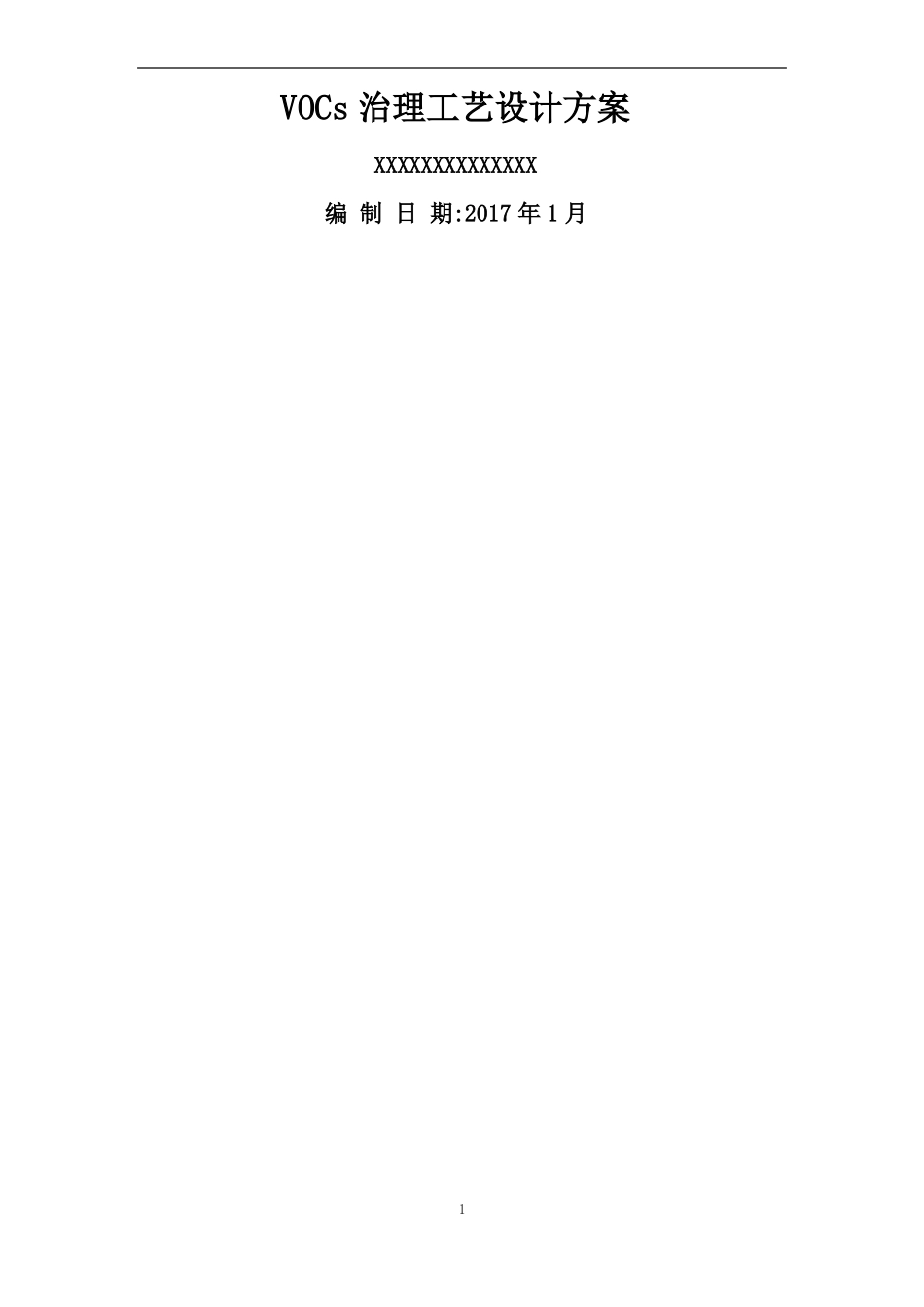

VOCs治理工艺设计方案XXXXXXXXXXXXXX编制日期:2017年1月1第一章项目概况第二章工艺设计说明一、设计原则(1）协助企业采用科学合理的收集方式，在达到收集效果的前提下，尽量减少气量。（2）积极稳妥地采用新技术、新设备，结合企业的现状和管理水平采用先进、可靠的污染治理工艺,力求运行稳定、费用低、管理方便、维护容易，从而达到彻底消除废气污染、保护环境的目的.（3）妥善解决项目建设及运行过程中产生的污染物，避免二次污染。（4)严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准.（5）选择新型、高效、低噪设备、注意节能降耗。（6)总平面布置力求紧凑、合理通畅、简洁实用。尽量减小工程占地和施工难度。（7）严格执行国家有关设计规范、标准，重视消防、安全工作。(8）依据国家和地方有关环保法律、法规及产业政策要求对工业污染进行治理，充分发挥建设项目的社会效益、环境效益和经济效益。二、设计依据现场勘查所掌握的第一手资料《中华人民共和国环境保护法》（主席令第九号)(2015年1月1号实施）《中华人民共和国大气污染防治法》（2015。8。29修订）（2016年1月1日实施）环境空气质量标准（GB3095-2012）国发（1996）31号《国务院关于环境保护若干问题的决定》《中华人民共和国清洁生产促进法》（2002年6月29日修订）（2003年1月1日实施）《国家环境保护“十三五”计划》《大气污染物综合排放标准》（GB16297-1996）《恶臭污染物排放标准》（GB14554—1993）2《供配电系统设计规范》（GB50052—2009）三、工程范围本设计范围包含:1）收集系统：各点位产生VOCs已由业主进行收集；2)成套设备：氧化预处理器、高效氧化单元，催化氧化系统；3)以上成套设备之间的管道阀门等和成套设备的安装；4）所需动力照明电源、给排水等外部条件由业主单位按设计要求提供。3第三章设计参数（举例说明）一、气候条件二、废气产生环节及产生量由业主提供相关数据的统计如下:表3-1：25车间废气治理前排放情况统计表排序气号点位排气排气持管径续时间（mm）废气来源排气量废气浓度废气成分3(m/h）（非甲烷总烃,mg/m3）备注已做统一收集，未经处理由排风机统一外排。车间共有7台水喷射真空泵，真空泵排气统一收集，收集口处废气浓度约5000mg/m3排气时间40min/次，每天三次。未做处理和统一收集。另外排气管还排出少量的乙酸乙酯纯溶剂（1。5L/次）。排气时间40min/次,每天三次.未做处理和统一收集。另外排气管还排出少量的乙酸乙酯纯溶剂（1。5L/次）。1楼顶真空泵房集中排风，另外合成主要是区脱水工序导热油排气（含少乙酸乙酯量散逸气体）也从该管道排出10000300~400500＊60016～24h/d2车间南侧车间南侧两工序之间储罐导料排气乙酸乙酯—-4000—8000DN25不2h/d锈钢管3两工序之间储罐导料排气乙酸乙酯-—4000—8000DN25不2h/d锈钢管4根据上表数据得废气最大产生量≥10000m3/h，设计风量值取11000m3/h，设计处理浓度:≤500mg/m3；本方案定为表3—1中1、2、3点位产生废气进入一套常温催化氧化系统处理，非甲烷总烃去除率95%以上。三、设计排放标准本项目废气经治理后排放满足《大气污染物综合排放标准》（GB16297-1996)中二级排放标准，恶臭污染物排放满足《恶臭污染物排放标准》（GB14554—93）,所有机电设备，电器元件防爆等级参数由甲方提供，详如设备技术参数。序号污染项目1治理前治理后≤25mg/m3标准排放限值标准排放速率120mg/m310kg/h非甲烷总烃≤500mg/m3治理前后效益对比:（去除率95％以上)由表3-1知：25车间每天损耗乙酸乙酯300—500kg，以平均每天400kg排放量计算（物料衡算），按新《环保税法》规定:大气污染物税额:每污染当量数1。2—12元。（各地标准不同，费用不同）大气污染物的污染当量数=污染物的排放量÷该污染物的污染当量值应税大气污染物的应纳税额=污染当量数×具体适用税额乙酸乙酯的污染当量值取≤0.5则该项目治理前大气污染物纳税额=400÷0.5×（2.4～6)=1920～4800/天治理后大气污染物纳税额=400×（1-95％）÷0.5×（2。4～6）=96～240/天治理后排放值≤25mg/m3，低于国家标准50%，按规定减半征收该税额，每5年按300天计，采用...
