学校建筑屋顶分布式光伏发电项目系统建设及施工方案VIP免费

学校建筑屋顶分布式光伏发电项目系统建设及施工方案_第1页
1/11

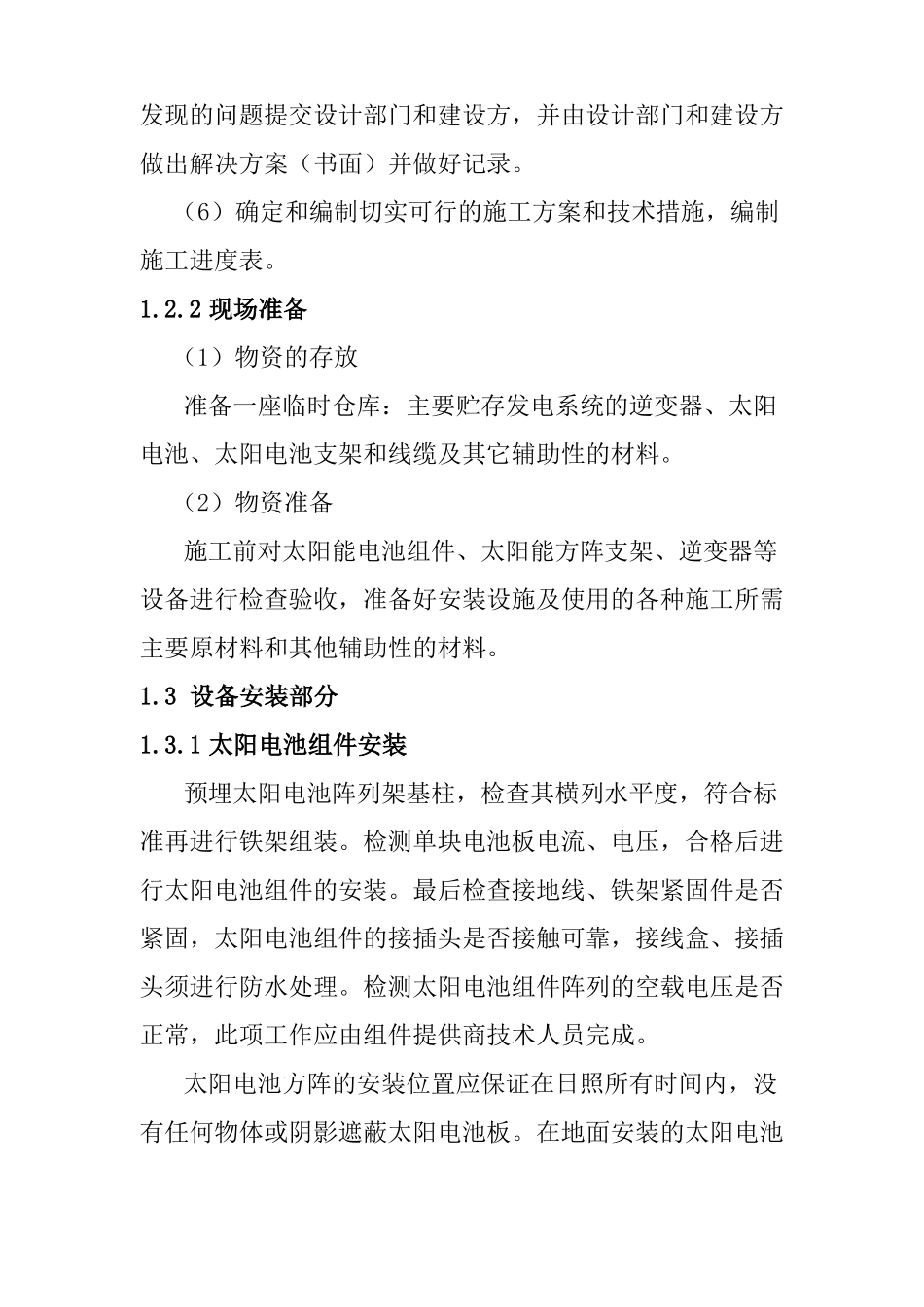

学校建筑屋顶分布式光伏发电项目系统建设及施工方案_第2页
2/11

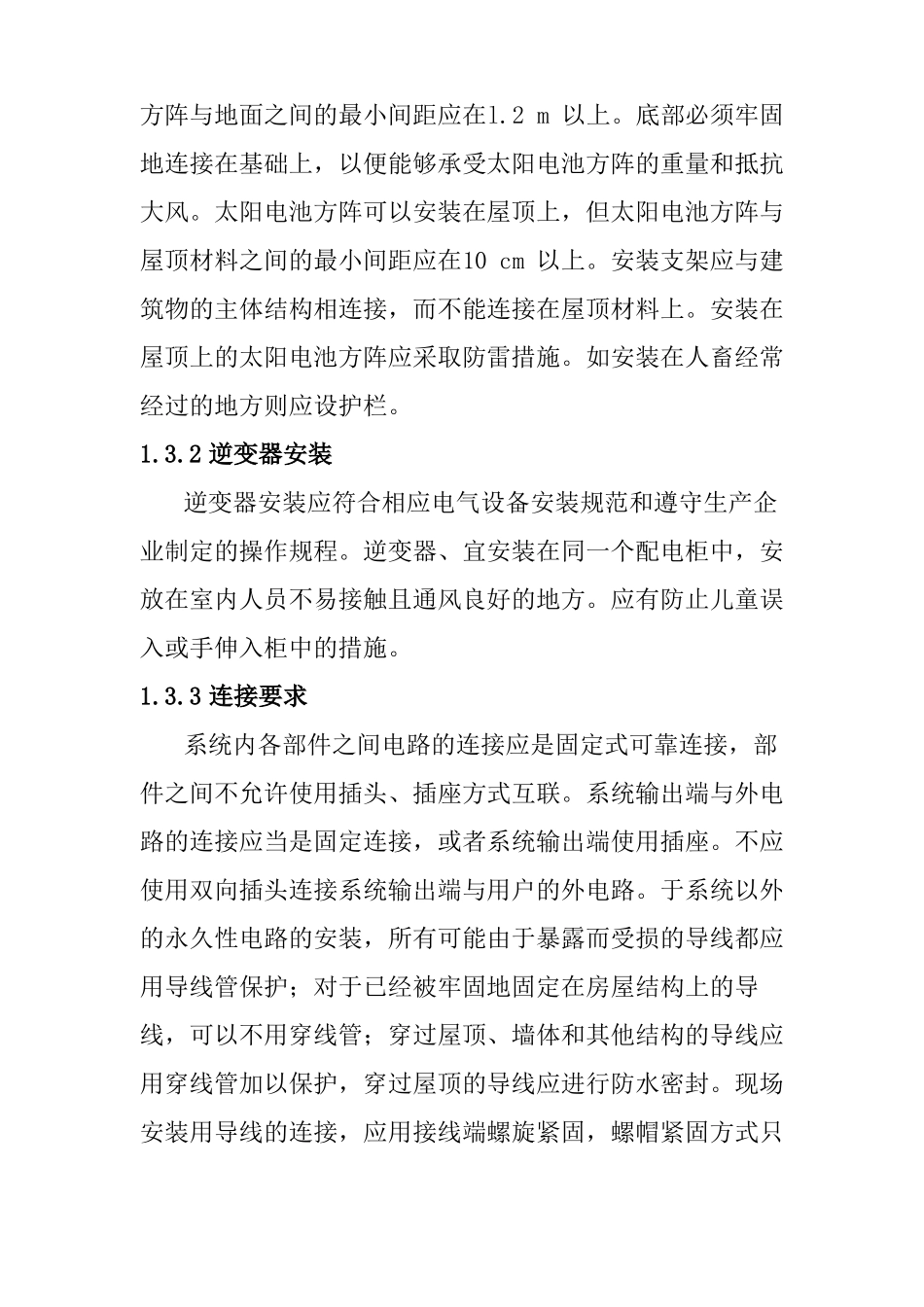

学校建筑屋顶分布式光伏发电项目系统建设及施工方案_第3页
3/11
学校建筑屋顶分布式光伏发电项目系统建设及施工方案项目的施工包括:0.4kV屋内配电装置室及太阳电池支架的基础制作、0.4kV屋内配电装置室,太阳电池支架制作安装、太阳能电池方阵的安装,电气设备的安装调试、系统的运行调试。1.1施工顺序基础和配电室土建施工-太阳电池支架制作安装-太阳电池方阵安装调试—电气仪表设备安装调试-系统运行调试-试运行—竣工验收。1.2施工准备1.2.1技术准备技术准备是决定施工质量的关键因素,它主要进行以下几方面的工作:(1)先对实地进行勘测和调查,获得当地有关数据并对资料进行分析汇总,做出切合实际的工程设计。(2)准备好施工中所需规范,作业指导书,施工图册有关资料及施工所需各种记录表格。(3)组织施工队熟悉图纸和规范,做好图纸初审记录。(4)技术人员对图纸进行会审,并将会审中问题做好记录。(5)会同建设单位和设计部门对图纸进行技术交底,将发现的问题提交设计部门和建设方,并由设计部门和建设方做出解决方案(书面)并做好记录。(6)确定和编制切实可行的施工方案和技术措施,编制施工进度表。1.2.2现场准备(1)物资的存放准备一座临时仓库:主要贮存发电系统的逆变器、太阳电池、太阳电池支架和线缆及其它辅助性的材料。(2)物资准备施工前对太阳能电池组件、太阳能方阵支架、逆变器等设备进行检查验收,准备好安装设施及使用的各种施工所需主要原材料和其他辅助性的材料。1.3设备安装部分1.3.1太阳电池组件安装预埋太阳电池阵列架基柱,检查其横列水平度,符合标准再进行铁架组装。检测单块电池板电流、电压,合格后进行太阳电池组件的安装。最后检查接地线、铁架紧固件是否紧固,太阳电池组件的接插头是否接触可靠,接线盒、接插头须进行防水处理。检测太阳电池组件阵列的空载电压是否正常,此项工作应由组件提供商技术人员完成。太阳电池方阵的安装位置应保证在日照所有时间内,没有任何物体或阴影遮蔽太阳电池板。在地面安装的太阳电池方阵与地面之间的最小间距应在l.2m以上。底部必须牢固地连接在基础上,以便能够承受太阳电池方阵的重量和抵抗大风。太阳电池方阵可以安装在屋顶上,但太阳电池方阵与屋顶材料之间的最小间距应在10cm以上。安装支架应与建筑物的主体结构相连接,而不能连接在屋顶材料上。安装在屋顶上的太阳电池方阵应采取防雷措施。如安装在人畜经常经过的地方则应设护栏。1.3.2逆变器安装逆变器安装应符合相应电气设备安装规范和遵守生产企业制定的操作规程。逆变器、宜安装在同一个配电柜中,安放在室内人员不易接触且通风良好的地方。应有防止儿童误入或手伸入柜中的措施。1.3.3连接要求系统内各部件之间电路的连接应是固定式可靠连接,部件之间不允许使用插头、插座方式互联。系统输出端与外电路的连接应当是固定连接,或者系统输出端使用插座。不应使用双向插头连接系统输出端与用户的外电路。于系统以外的永久性电路的安装,所有可能由于暴露而受损的导线都应用导线管保护;对于已经被牢固地固定在房屋结构上的导线,可以不用穿线管;穿过屋顶、墙体和其他结构的导线应用穿线管加以保护,穿过屋顶的导线应进行防水密封。现场安装用导线的连接,应用接线端螺旋紧固,螺帽紧固方式只允许在室内并且在专门设计的接线盒内使用。连接处允许的额定电流不得低于电路允许的额定电流。所有的连接部分都要在接线盒内。照明灯、开关和输出插座等的连接盒也可以视为接线盒。1.4检查和调试(1)根据现场考察的要求,检查施工方案是否合理,能否全面满足要求。(2)根据设计要求、供货清单,检查配套元件、器材、仪表和设备是否按照要求配齐,供货质量是否符合要求。对一些工程所需的关键设备和材料,可视具体情况按照相关技术规范和标准在设备和材料制造厂或交货地点进行抽样检查。(3)现场检查验收:检查太阳电池组件方阵水泥基础、配电室施工质量是否符合要求,并做记录。此项工作应由组件提供商技术人员完成。(4)调试是按设备规格对已完成安装的设备在各种工作模式下进行试验和参数调节。系统调试应该按设备技术手册中的规定和相关安全规范进行,完成后须达到或超过设备规格所包含的性能指...
