水电施工工艺标准VIP专享VIP免费

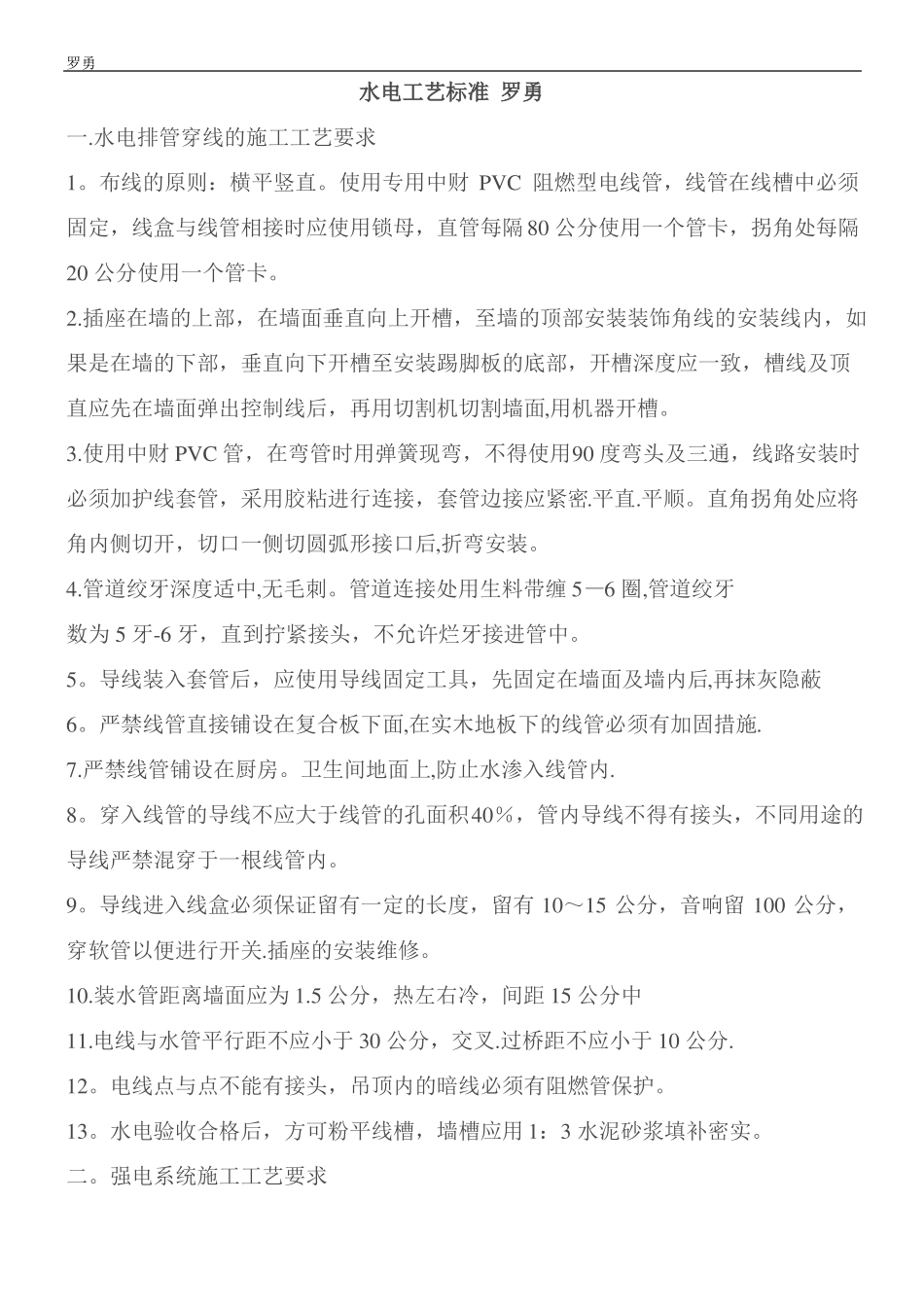

罗勇水电工艺标准罗勇一.水电排管穿线的施工工艺要求1。布线的原则：横平竖直。使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。2.插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面,用机器开槽。3.使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺。直角拐角处应将角内侧切开，切口一侧切圆弧形接口后,折弯安装。4.管道绞牙深度适中,无毛刺。管道连接处用生料带缠5—6圈,管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。5。导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后,再抹灰隐蔽6。严禁线管直接铺设在复合板下面,在实木地板下的线管必须有加固措施.7.严禁线管铺设在厨房。卫生间地面上,防止水渗入线管内.8。穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。9。导线进入线盒必须保证留有一定的长度，留有10～15公分，音响留100公分，穿软管以便进行开关.插座的安装维修。10.装水管距离墙面应为1.5公分，热左右冷，间距15公分中11.电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分.12。电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。13。水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实。二。强电系统施工工艺要求罗勇1。每户应设置分户配电箱，配电箱安装位置,漏电箱安装位置：应安装在易操作位置，便于日常维修。2.配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等,其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1。8米。原配电箱位置一般不可移位，若需移位要加过渡盒，并又设计,监理确定方案，在监理指导下方能进行施工。3。电路排布为所以空调各自独方一路,所以照明为一路,厨房插座为一路，（厨房。卫生间单放插座，生间用电设施及卫生间插座为一路，除厨，卫以外的所以插座为一路，不同的房型均可参照以上的办法。4。两路线的零线.地线不能共用.两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm.5.入户总开最少为60A以上，客厅和空调最好为40A。6.卫生间安装浴霸的应单独分路，线直径为2。5mm平方，卫生间内安装电水器时应单独分路，视容量大,小确定用线截面,一般为2.5mm平方4mm平方左右。7。厨房用电：厨房需要单独分路导线径2.5mm平方.8.普通插座与灯具超过25只的需增加分路进行控制.9。导线色标：配电箱及各回路配线均需规范要求进行分色。配线时,相线与零线的颜色应不同,同一住宅相线（L)颜色应统一，零线（N）宜用蓝色，保护线(PE）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。11。负荷量：16A最多供3500W,实际控制在1500内20A最多供4500W,实际控制在2000内25A最多供5000W，实际控制在2000内32A最多供7000W，实际控制在3000内40A最多供9000W，实际控制在4500内12电器的额定电流与导线标称横截面积数据见表1罗勇13.表1电器的额定电流与导线标称横截面积数据电器的额定电流,A导线标称横截面积，M㎡≤60.75＞6－01＞10－61。5＞10－52.5＞25－24＞32－06＞40－31014。文明施工，规范施工,加速施工，给整个工程开个好头。三.弱电系统施工的技术施工要求1。电话必须使用专用电话线穿线管敷设,不能与其他线混穿一管.2。TV有线电视线必须采用符合要求的同轴电缆线（宽频7。5II），并严禁对接，有线网络线的弯曲半径＞或=8D（R为64MM）。3。TV有线电视线严禁与网络线混穿一管。4.强弱电严禁在同一根管内铺设，不得接入同一个接线盒。5.强弱电线管间距要大于20mm.电话线、电视线等信号线不能和电线平行走线。6。四终端以下的安装，应采用分...
