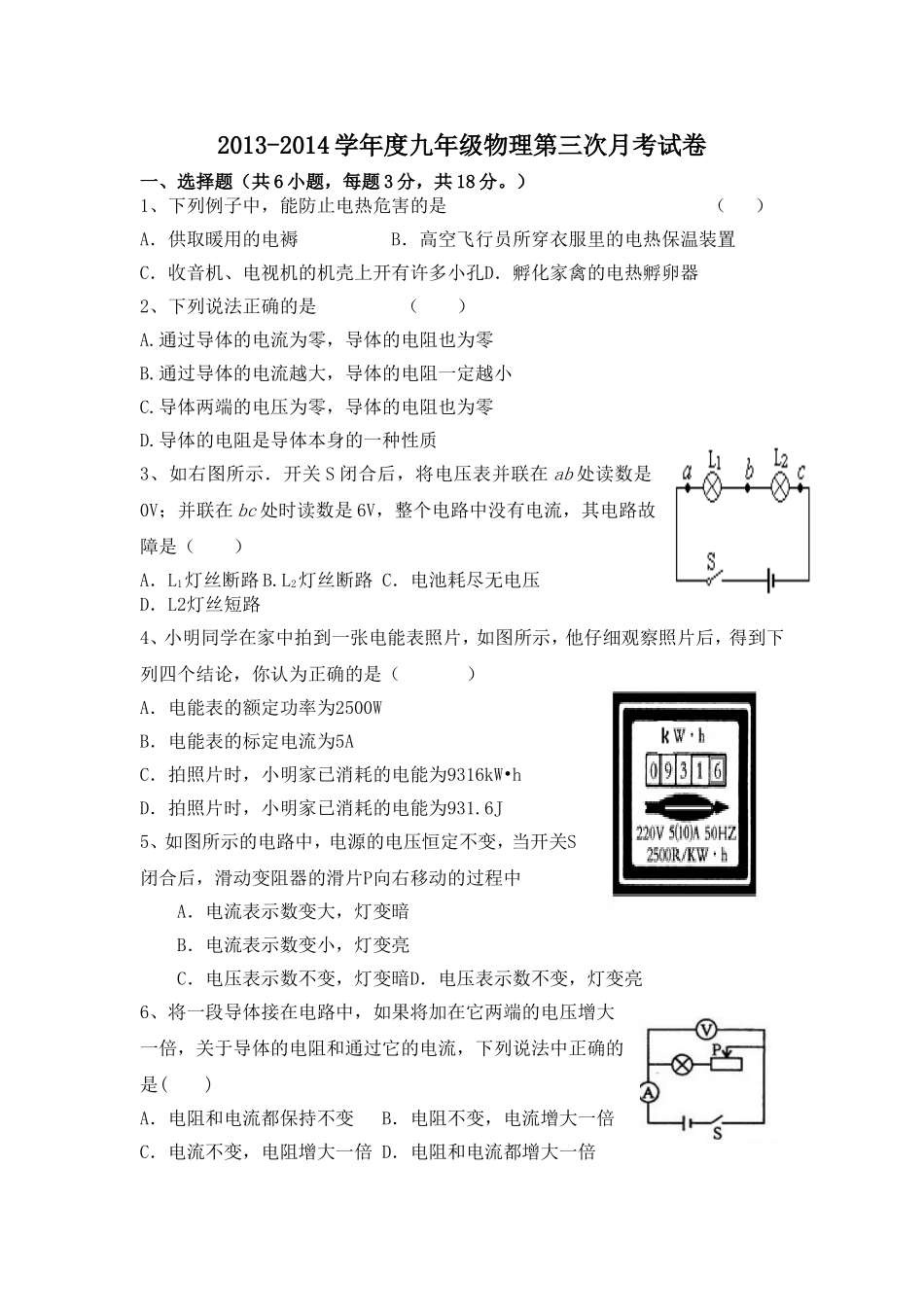

2013-2014学年度九年级物理第三次月考试卷一、选择题（共6小题，每题3分，共18分。）1、下列例子中，能防止电热危害的是（）A．供取暖用的电褥B．高空飞行员所穿衣服里的电热保温装置C．收音机、电视机的机壳上开有许多小孔D．孵化家禽的电热孵卵器2、下列说法正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质3、如右图所示．开关S闭合后，将电压表并联在ab处读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）A．L1灯丝断路B.L2灯丝断路C．电池耗尽无电压D．L2灯丝短路4、小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是（）A．电能表的额定功率为2500WB．电能表的标定电流为5AC．拍照片时，小明家已消耗的电能为9316kW•hD．拍照片时，小明家已消耗的电能为931.6J5、如图所示的电路中，电源的电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中A．电流表示数变大，灯变暗B．电流表示数变小，灯变亮C．电压表示数不变，灯变暗D．电压表示数不变，灯变亮6、将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是()A．电阻和电流都保持不变B．电阻不变，电流增大一倍C．电流不变，电阻增大一倍D．电阻和电流都增大一倍二、填空题（共四小题，每空1分，共11分。）7、将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为______Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是______A；若加在铅笔芯两端电压为0，则通过它的电流是______A；则这段铅笔芯的电阻是______Ω。8、电能表表盘上标有“600revs/(kW·h)”字样，将某用电器单独接在该表上工作30min，电能表转盘转了300周．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。9、、小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为________kW·h，应付电费______元(按每度电均价0．5元计算)10、家用电热杯标有“220V500W”的字样，将它接在家庭电路中，电热杯的电阻是______Ω，通过电热丝的电流是________A，通电10min产生的热量是_______J。四、识图、作图题。（本题共2小题，共9分）11、（6分）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为_________V，电流表的示数为_________A，电阻R的阻值为_________Ω．12、如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。（3分）四、实验探究题（本题共1小题，共19分.）13．（8分）某同学在“测量小灯泡电功率”的实验中，设计了如图下所示的电路。请你完成下列问题。（1）该实验的原理是_____________（写公式）。（2分）（2）对照电路图，在图中用笔画线代替导线，连接实物图。（2分）（3）连接电路时，应将开关__________；闭合开关前，滑动变阻器的滑片P应滑在_______________端，滑动变阻器的作用__________________________.(6分)（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表无示数，电压表的示数为电源电压，这可能是由于_______________________________造成的.(2分)(5)在电压为2.5V时，电流表示数如右图所示，此时通过小灯泡的电流为______A，此时小灯泡的实际功率为______W.（4分）(6)小林根据测出的三组数据求出各次电阻，发现灯泡不同电压下的电阻值不同，晓航同学不认同，请你帮他们分析，灯泡在不同电压下的电阻值不同的原因是__________________________________（3分）五、计算与简答题（简答部分要有必要的分析和说明，计算部分要有主要公式及数值代入过程，计算结果要有数值和单位。本题共两小题，共23分）14、（10分）在如图所示电路中，R1=20Ω，当开关S，S1合上时电流表示数为0.3A，当开关S合上、S1断开时电流表示数为0.1A...
