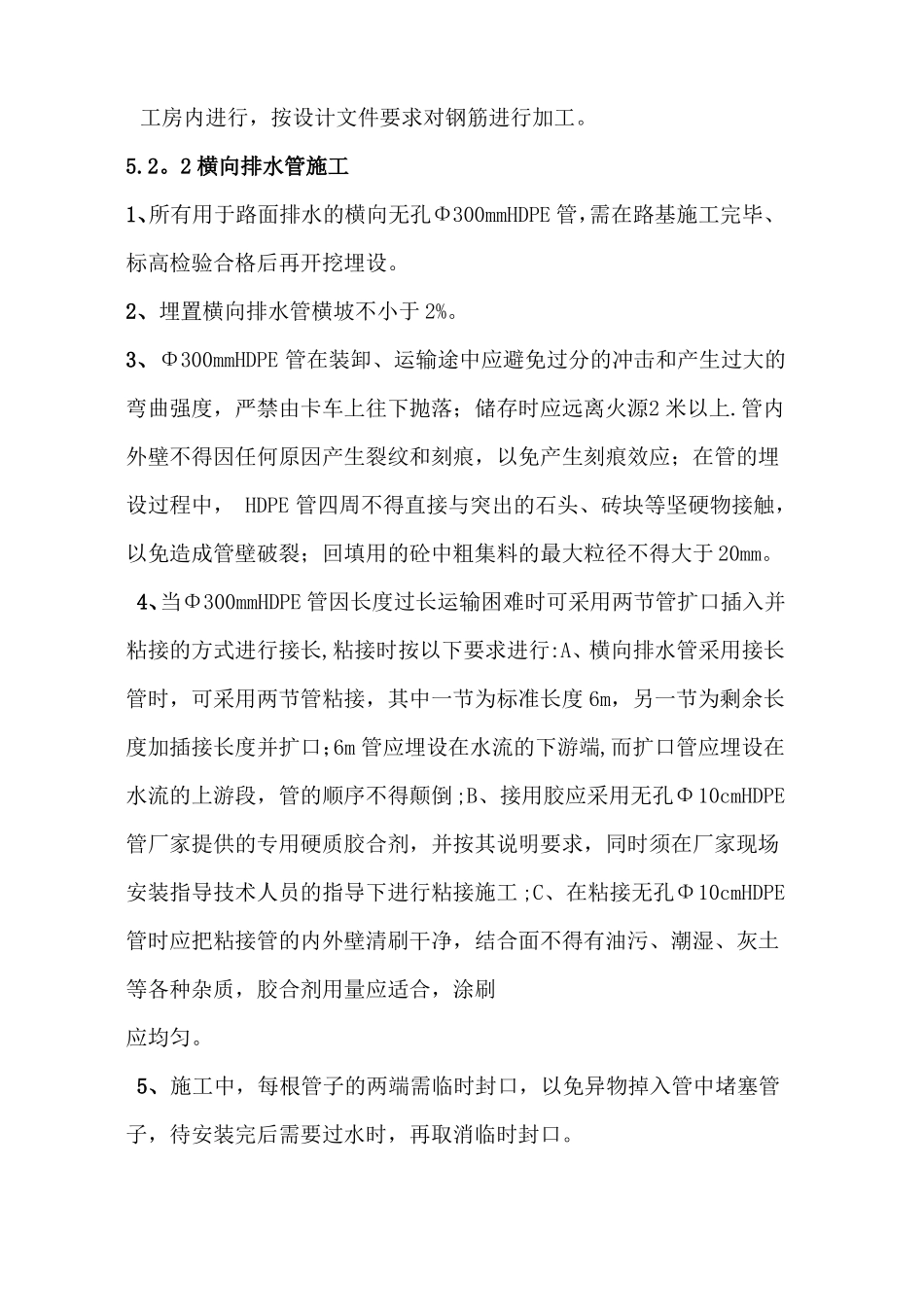

曲线段中央分隔带缝隙式排水沟施工工法1、前言公路水害一直是公路建设主要病害之一,公路路面的积水和路面结构层层间水的排水问题是保证路面使用寿命的关键问题，特别是曲线段路面层间水的排水问题。山西路桥第一工程有限责任公司根据以往的不足，通过总结曲线段中央分隔带缝隙式排水沟施工技术，不但解决了曲线段中央分隔带路面的排水问题,而且解决了曲线段路面结构层层间水的排水问题，有效的解决了路面的浸水破坏，延长了公路的使用寿命。2、工艺特点2.1舍弃传统的路面排水方式，让路面汇水从地下管道中排出,有效的减少了路面水害，大大提高了雨天行车安全。2。2横向、纵向排水管均采用PVC管，保证了管道内壁光滑,保证了水流的顺畅。2。3采用缝隙式进水口和集水井沉淀，减少垃圾进入管道的可能,减少管道堵塞的可能。2。4管道中加入横向进水管，有效的排除路面层间积水，减少了路面的积水破坏.3、实用范围适用于高等级公路曲线段，中央分隔带的排水工程。4、工艺原理通过横向、纵向排水管，把路面地表积水，由地下管道排走，同时设置横向进水管，有效的排除路面层间积水，减少了路面水害,也大大提高了雨天行车安全。5、施工工艺流程和操作要点5.1工艺流程工艺流程施工放样→横向排水管、集水井基础开挖→横向排水管、集水井基底处理→布设横向HDPE管→绑扎集水井钢筋上→支集水井模板→浇注管砼壁、管顶和集水井混凝土→缝隙式排水沟施工放样→基底夯实→绑扎钢筋→模板支设→安装横向进水管→缝隙式排水沟混凝土浇筑→模板拆除→养护→切缝5.2操作要点5.2。1施工准备：1、熟悉设计文件:接到施工图后,立即全面熟悉、阅读、核对施工图设计文件，充分了解、领会设计意图,在此基础上做好技术准备工作.2、做好施工放样工作:施工前对集水井位置、横向排水管位置、缝隙式排水沟位置进行准确测量放线，并设置护桩以便桩孔开挖过程中及时进行校核。3、做好工程原材料进场前的取样试验检测工作，对抗滑桩工程所需的原材料（钢材、水泥、砂、碎石等）进行调查及选择，所有原材料必需满足设计文件的要求，组织材料进场储备，同时对进场的原材料取样进行质量抽检试验.4、模板制作及钢筋加工:抗滑桩护壁模板采用钢模板；钢筋加工在加工房内进行，按设计文件要求对钢筋进行加工。5.2。2横向排水管施工1、所有用于路面排水的横向无孔Φ300mmHDPE管，需在路基施工完毕、标高检验合格后再开挖埋设。2、埋置横向排水管横坡不小于2%。3、Φ300mmHDPE管在装卸、运输途中应避免过分的冲击和产生过大的弯曲强度，严禁由卡车上往下抛落；储存时应远离火源2米以上.管内外壁不得因任何原因产生裂纹和刻痕，以免产生刻痕效应；在管的埋设过程中，HDPE管四周不得直接与突出的石头、砖块等坚硬物接触，以免造成管壁破裂；回填用的砼中粗集料的最大粒径不得大于20mm。4、当Φ300mmHDPE管因长度过长运输困难时可采用两节管扩口插入并粘接的方式进行接长,粘接时按以下要求进行:A、横向排水管采用接长管时，可采用两节管粘接，其中一节为标准长度6m，另一节为剩余长度加插接长度并扩口；6m管应埋设在水流的下游端,而扩口管应埋设在水流的上游段，管的顺序不得颠倒;B、接用胶应采用无孔Φ10cmHDPE管厂家提供的专用硬质胶合剂，并按其说明要求，同时须在厂家现场安装指导技术人员的指导下进行粘接施工;C、在粘接无孔Φ10cmHDPE管时应把粘接管的内外壁清刷干净，结合面不得有油污、潮湿、灰土等各种杂质，胶合剂用量应适合，涂刷应均匀。5、施工中，每根管子的两端需临时封口，以免异物掉入管中堵塞管子，待安装完后需要过水时，再取消临时封口。6、铺设管子后进行砼回填施工时，所填筑砼采用插入式振动棒振捣密实,并浇平至路床顶面.7、挖机开挖后,采用人工修整沟槽，沟槽开挖出来的石粉和泥土须及时清理干净。8、为便于纵向管和集水井衔接，横向排水管靠中央分隔带30cm部分不包裹砼.所有横向排水管需在与中央分隔带纵向渗沟及流水槽集水中相接前保持排水畅通，确保中央分隔带部分雨后不积水，做好临时进水口。5。2.3集水井施工方案1、测量放线在施工前根据已放出的中线确定大集水井位置，用白灰撒出集水井的边线。2、...
