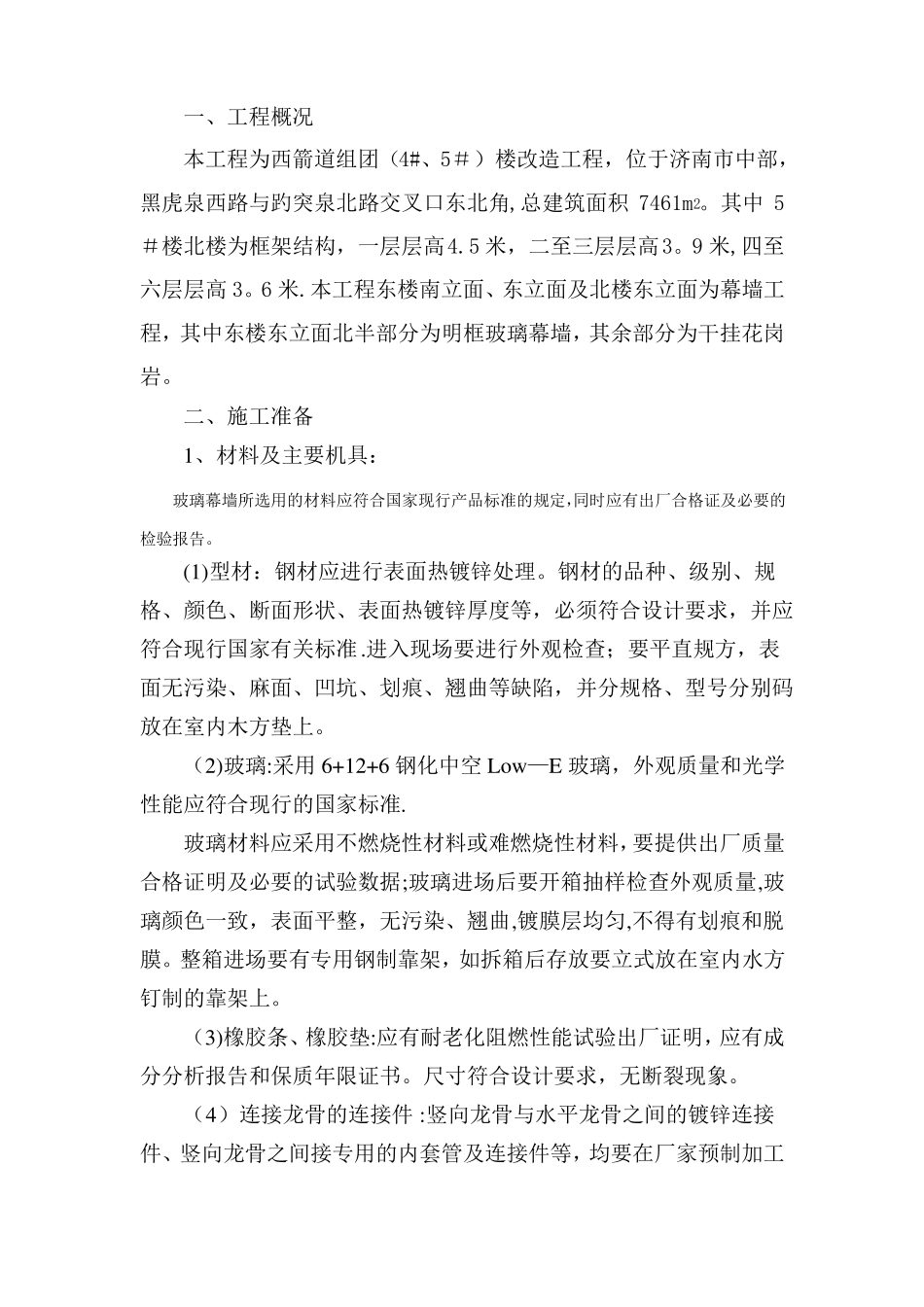

一、工程概况本工程为西箭道组团（4#、5＃）楼改造工程，位于济南市中部，黑虎泉西路与趵突泉北路交叉口东北角,总建筑面积7461m2。其中5＃楼北楼为框架结构，一层层高4.5米，二至三层层高3。9米,四至六层层高3。6米.本工程东楼南立面、东立面及北楼东立面为幕墙工程，其中东楼东立面北半部分为明框玻璃幕墙，其余部分为干挂花岗岩。二、施工准备1、材料及主要机具：玻璃幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证及必要的检验报告。(1)型材：钢材应进行表面热镀锌处理。钢材的品种、级别、规格、颜色、断面形状、表面热镀锌厚度等，必须符合设计要求，并应符合现行国家有关标准.进入现场要进行外观检查；要平直规方，表面无污染、麻面、凹坑、划痕、翘曲等缺陷，并分规格、型号分别码放在室内木方垫上。（2)玻璃:采用6+12+6钢化中空Low—E玻璃，外观质量和光学性能应符合现行的国家标准.玻璃材料应采用不燃烧性材料或难燃烧性材料，要提供出厂质量合格证明及必要的试验数据;玻璃进场后要开箱抽样检查外观质量,玻璃颜色一致，表面平整，无污染、翘曲,镀膜层均匀,不得有划痕和脱膜。整箱进场要有专用钢制靠架，如拆箱后存放要立式放在室内水方钉制的靠架上。（3)橡胶条、橡胶垫:应有耐老化阻燃性能试验出厂证明，应有成分分析报告和保质年限证书。尺寸符合设计要求，无断裂现象。（4）连接龙骨的连接件:竖向龙骨与水平龙骨之间的镀锌连接件、竖向龙骨之间接专用的内套管及连接件等，均要在厂家预制加工好，材质及规格尺寸要符合设计要求。(5）承重紧固件：竖向龙骨与结构主体之间，通过承重紧固件进行连接，紧固件的规格尺寸应符合设计要求，为了防止腐蚀，紧固件表面须镀锌处理，紧固件与预埋在混凝土梁、柱、墙面上的埋件固定时，应采用不锈钢或镀锌螺栓。(6)螺栓、螺帽、钢钉等紧固件用不锈钢或镀锌件,规格尺寸符合设计要求，并有出厂证明。（7)密封胶：接缝密封胶是保证幕墙具有防水性能、气密性能和抗震性能的关键。其材料必须有很好的防渗透、抗老化、抗腐蚀性能，并具有能适应结构变形和温度胀缩的弹性，因此应有出厂证明和防水试验记录.硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。（8)幕墙所使用的低发泡间隔双面胶带，应符合现行行业标准《玻璃幕墙工程技术规范》（JGJ—102）的有关规定。（9）保温材料:导热系数、防水性能和厚度要符合设计要求.（10）主要机具：垂直运输的外用电梯、电焊机、焊钉抢、电动改锥、手枪钻、梅花板手、活动扳手、经纬仪（或激光经纬仪）、水准仪、钢卷尺、铁水平、钢板尺、钢角尺.2、作业条件：（1）钢筋混凝土（或钢结构）主体结构已完工，并办完质量验收手续.(2)在主体结构施工阶段，施工单位根据玻璃幕墙设计、制作单位提供的预埋件平面布置图、埋件大样图，进行加工制作及预埋，埋件应牢固、位置准确。安装幕墙竖向龙骨之前，预先将埋件剔出，弹线后，如标高和位置超出尤许偏差值时，应及时办理设计洽商进行处理.(3）预先进行测量放线：1)根据主体结构各层往上已弹的竖向轴线，对照原结构设计图轴距尺寸，用经纬仪核实后，在各层楼板边缘弹出竖向龙骨的中心线，同时核对各层预埋件中心线与竖向龙骨中心线是否一致相符，如果有误差，预先制定处理方案。2)核实主体结构实际总标高是否与设计总标高相符,同时把各层的楼面标高标在楼板边,便以安装幕墙时核对。3）根据主体结构的平面拄距尺寸，用经纬仪找出玻璃幕墙最外边缘尺寸，要注意到与其他外墙饰面材料连接节点的构造方法相呼应.（以上内容是找出X轴、Y轴、Z轴尺寸线）.(4）操作用电动吊篮已安装到位,并经安全负责人员检查验收。（5）各种电动工具的临时电源已预先接好，并进行安全试运转.(6）竖向龙骨、水平龙骨及各种配件已预先清点，并分类码放到楼层指定的地点存放，有专人看管。(7）玻璃法墙的防雷接地设计方案已完成。三、施工流程1、工艺流程：安装各楼层紧固铁件→横竖龙骨装配→安装横向次龙骨→安装镀锌钢板→安装玻璃→安盖板及装饰压条2、安装各楼层紧固铁件：主体结构施工时埋件预埋形式及紧固铁件与埋件连接方法，均要按...
