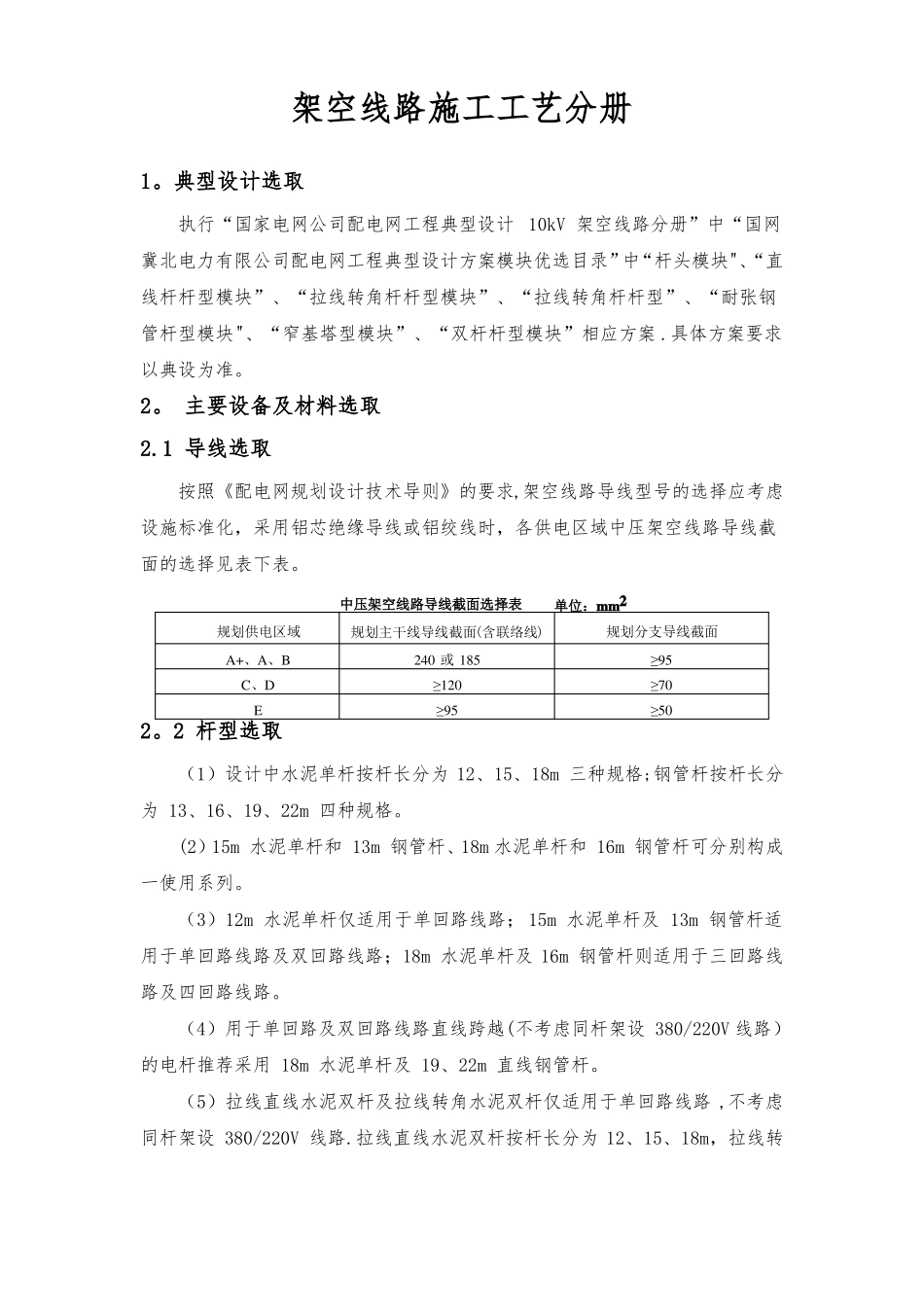

配网工程施工工艺示范手册-架空112_第1页
1/16

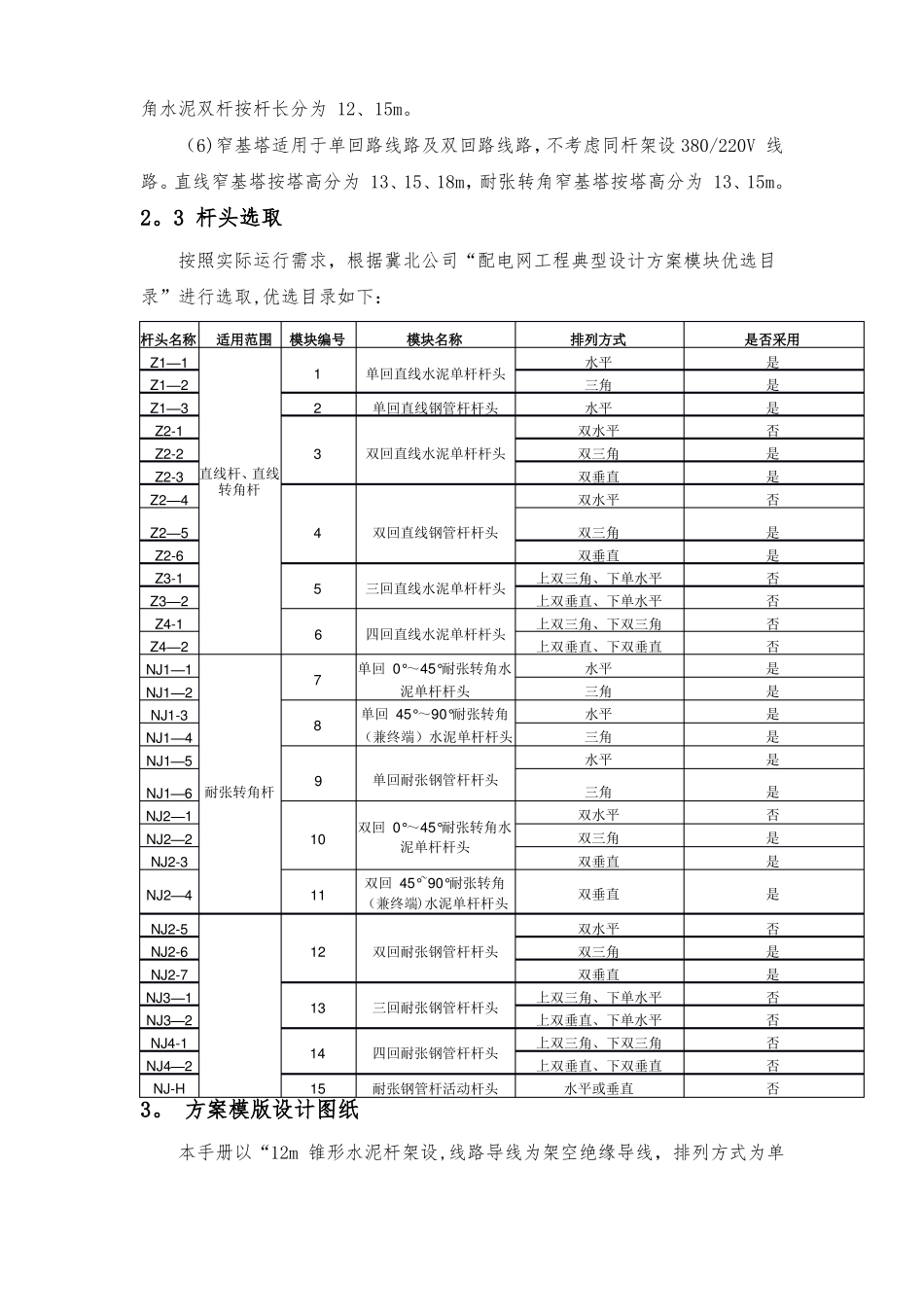

配网工程施工工艺示范手册-架空112_第2页
2/16

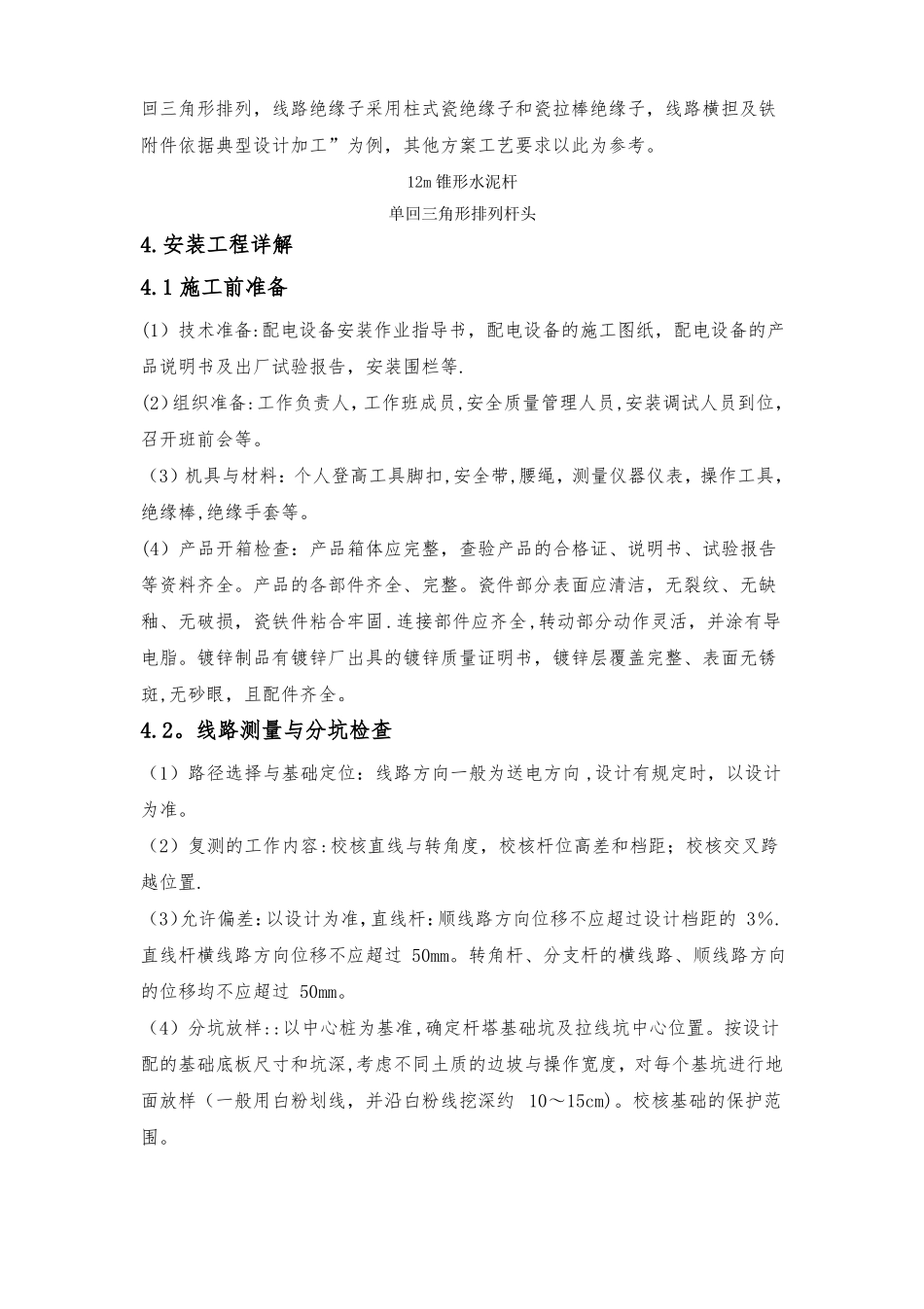

配网工程施工工艺示范手册-架空112_第3页
3/16
架空线路施工工艺分册1。典型设计选取执行“国家电网公司配电网工程典型设计10kV架空线路分册”中“国网冀北电力有限公司配电网工程典型设计方案模块优选目录”中“杆头模块"、“直线杆杆型模块”、“拉线转角杆杆型模块”、“拉线转角杆杆型”、“耐张钢管杆型模块"、“窄基塔型模块”、“双杆杆型模块”相应方案.具体方案要求以典设为准。2。主要设备及材料选取2.1导线选取按照《配电网规划设计技术导则》的要求,架空线路导线型号的选择应考虑设施标准化,采用铝芯绝缘导线或铝绞线时,各供电区域中压架空线路导线截面的选择见表下表。中压架空线路导线截面选择表规划供电区域A+、A、BC、DE单位:mm2规划主干线导线截面(含联络线)240或185≥120≥95规划分支导线截面≥95≥70≥502。2杆型选取(1)设计中水泥单杆按杆长分为12、15、18m三种规格;钢管杆按杆长分为13、16、19、22m四种规格。(2)15m水泥单杆和13m钢管杆、18m水泥单杆和16m钢管杆可分别构成一使用系列。(3)12m水泥单杆仅适用于单回路线路;15m水泥单杆及13m钢管杆适用于单回路线路及双回路线路;18m水泥单杆及16m钢管杆则适用于三回路线路及四回路线路。(4)用于单回路及双回路线路直线跨越(不考虑同杆架设380/220V线路)的电杆推荐采用18m水泥单杆及19、22m直线钢管杆。(5)拉线直线水泥双杆及拉线转角水泥双杆仅适用于单回路线路,不考虑同杆架设380/220V线路.拉线直线水泥双杆按杆长分为12、15、18m,拉线转角水泥双杆按杆长分为12、15m。(6)窄基塔适用于单回路线路及双回路线路,不考虑同杆架设380/220V线路。直线窄基塔按塔高分为13、15、18m,耐张转角窄基塔按塔高分为13、15m。2。3杆头选取按照实际运行需求,根据冀北公司“配电网工程典型设计方案模块优选目录”进行选取,优选目录如下:杆头名称适用范围模块编号模块名称排列方式是否采用是Z1—1Z1—21单回直线水泥单杆杆头水平三角是是Z1—32单回直线钢管杆杆头水平双水平Z2-1否是Z2-2Z2-3直线杆、直线转角杆Z2—4Z2—53双回直线水泥单杆杆头双三角双垂直是否双水平双回直线钢管杆杆头双三角4是是Z2-6双垂直三回直线水泥单杆杆头上双三角、下单水平Z3-1Z3—25否否上双垂直、下单水平上双三角、下双三角Z4-1Z4—26四回直线水泥单杆杆头否否上双垂直、下双垂直NJ1—1NJ1—27单回0°~45°耐张转角水水平是是泥单杆杆头三角水平NJ1-3NJ1—48单回45°~90°耐张转角(兼终端)水泥单杆杆头是是三角水平NJ1—5是是NJ1—6耐张转角杆9单回耐张钢管杆杆头三角双水平NJ2—1NJ2—210NJ2-3双回0°~45°耐张转角水泥单杆杆头否是双三角双垂直是是NJ2—411双回45°~90°耐张转角(兼终端)水泥单杆杆头双垂直双水平NJ2-5否NJ2-612双回耐张钢管杆杆头双三角是是NJ2-7双垂直三回耐张钢管杆杆头上双三角、下单水平NJ3—1NJ3—213否否上双垂直、下单水平上双三角、下双三角NJ4-1NJ4—214四回耐张钢管杆杆头否否上双垂直、下双垂直NJ-H15耐张钢管杆活动杆头水平或垂直否3。方案模版设计图纸本手册以“12m锥形水泥杆架设,线路导线为架空绝缘导线,排列方式为单回三角形排列,线路绝缘子采用柱式瓷绝缘子和瓷拉棒绝缘子,线路横担及铁附件依据典型设计加工”为例,其他方案工艺要求以此为参考。12m锥形水泥杆单回三角形排列杆头4.安装工程详解4.1施工前准备(1)技术准备:配电设备安装作业指导书,配电设备的施工图纸,配电设备的产品说明书及出厂试验报告,安装围栏等.(2)组织准备:工作负责人,工作班成员,安全质量管理人员,安装调试人员到位,召开班前会等。(3)机具与材料:个人登高工具脚扣,安全带,腰绳,测量仪器仪表,操作工具,绝缘棒,绝缘手套等。(4)产品开箱检查:产品箱体应完整,查验产品的合格证、说明书、试验报告等资料齐全。产品的各部件齐全、完整。瓷件部分表面应清洁,无裂纹、无缺釉、无破损,瓷铁件粘合牢固.连接部件应齐全,转动部分动作灵活,并涂有导电脂。镀锌制品有镀锌厂出具的镀锌质量证明书,镀锌层覆盖完整、表面无锈斑,无砂眼,且配件齐全。4.2。线路测量与分坑检查(1)路径选择与基础定位:线路方向一般为送电方向,设计有规定时,以设计为...
