支座垫石及挡块施工方案VIP免费

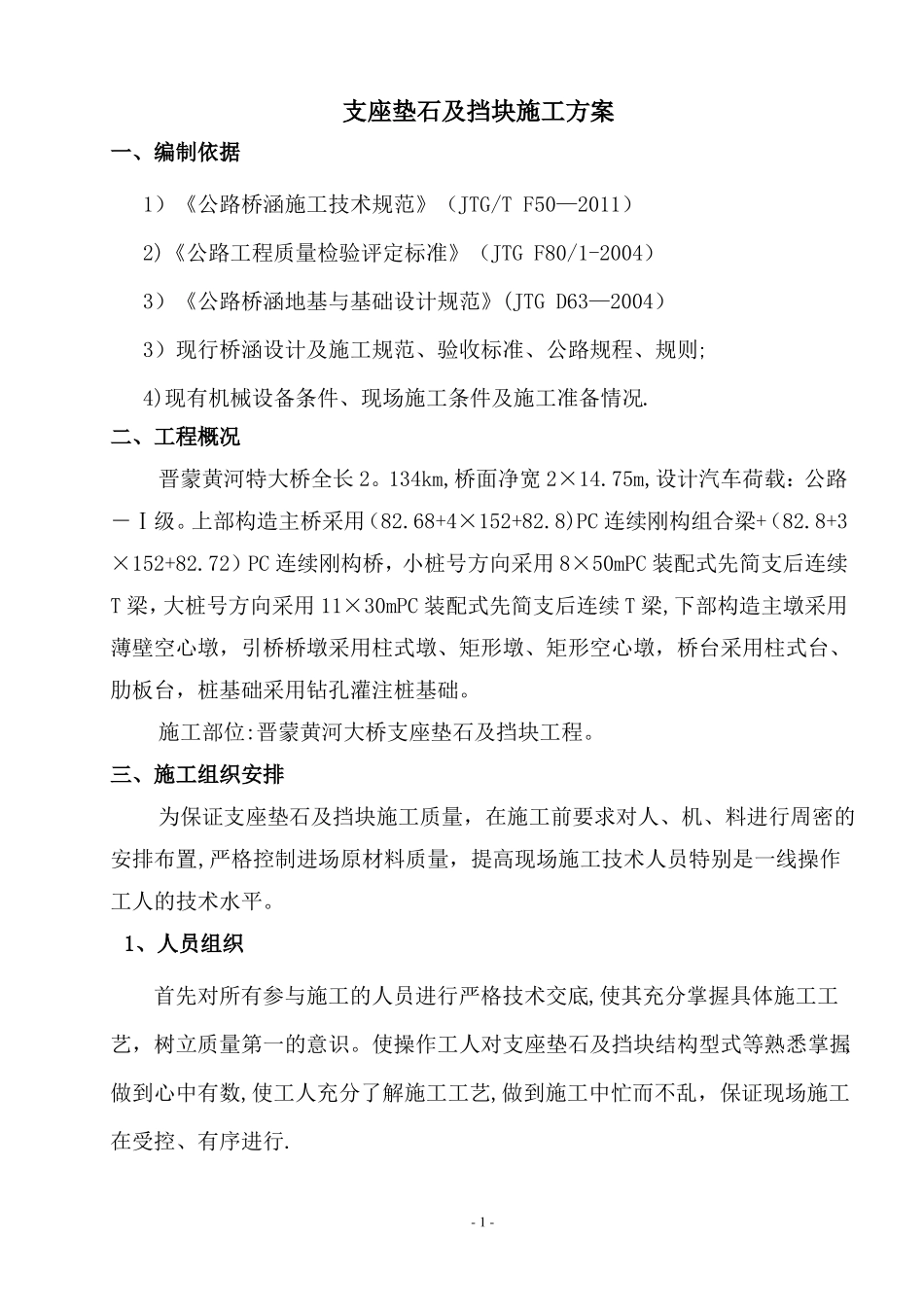

支座垫石及挡块施工方案一、编制依据1）《公路桥涵施工技术规范》（JTG/TF50—2011）2)《公路工程质量检验评定标准》（JTGF80/1-2004）3）《公路桥涵地基与基础设计规范》(JTGD63—2004）3）现行桥涵设计及施工规范、验收标准、公路规程、规则;4)现有机械设备条件、现场施工条件及施工准备情况.二、工程概况晋蒙黄河特大桥全长2。134km,桥面净宽2×14.75m,设计汽车荷载：公路－Ⅰ级。上部构造主桥采用（82.68+4×152+82.8)PC连续刚构组合梁+（82.8+3×152+82.72）PC连续刚构桥，小桩号方向采用8×50mPC装配式先简支后连续T梁，大桩号方向采用11×30mPC装配式先简支后连续T梁,下部构造主墩采用薄壁空心墩，引桥桥墩采用柱式墩、矩形墩、矩形空心墩，桥台采用柱式台、肋板台，桩基础采用钻孔灌注桩基础。施工部位:晋蒙黄河大桥支座垫石及挡块工程。三、施工组织安排为保证支座垫石及挡块施工质量，在施工前要求对人、机、料进行周密的安排布置,严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。1、人员组织首先对所有参与施工的人员进行严格技术交底,使其充分掌握具体施工工艺，树立质量第一的意识。使操作工人对支座垫石及挡块结构型式等熟悉掌握,做到心中有数,使工人充分了解施工工艺,做到施工中忙而不乱，保证现场施工在受控、有序进行.-1-其次严格作业值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。2、材料组织根据现场施工组织情况,在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。3、机械设备主要施工机械表序号12345678设备名称水泥砼拌和设备砼搅拌运输车装载机钢筋切断机钢筋弯曲机C02保护焊电焊机吊车规格型号80型、120型10mLG50GQ40C型GW40型NBC—500BX1-500B25T3单位台辆台台台台台台数量25111121性能良好良好良好良好良好良好良好良好四、施工方案支座垫石及挡块施工工序：钢筋预埋→盖梁砼浇筑→垫石及挡块区域凿毛→钢筋修整→测量、放样→模板安装→测量复核→砼浇筑→养护→后期处理.1、钢筋预埋在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点，及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定-2-于钢筋骨架面上.然后由技术人员对每个垫石及挡块中心位置进行分中并预埋垫石及挡块钢筋.2、盖梁砼浇筑待报验通过后进行砼浇筑。砼浇筑过程中注意保护垫石及挡块钢筋，确保其标高与平面位置不发生变化。3、垫石及挡块区域凿毛待盖梁砼浇筑后第二天即对垫石及挡块区域砼表面进行凿毛，清除浮浆直至砼出露面骨料分布均匀,浆体饱满基本无气泡，外观上判断砼强度能满足要求即可.4、钢筋修整盖梁浇筑完后立即进行支座垫石及挡块砼浇筑的准备工作,在凿毛后，测量人员重新在盖梁砼顶面上将纵横轴线控制点测放出,然后依据控制点分出各垫石及挡块的中心点。再根据中心点位置按设计图加设钢筋网片并用电焊等方式进行固定。同时,将原预埋钢筋上的粘附浆壳敲掉。5、模板安装待垫石及挡块钢筋修整绑扎好后,根据所分各中心点位,安装垫石及挡块模板.模板按垫石及挡块尺寸安装并固定牢固。模板安装应该满足以下要求：5.1模板板面之间应平整,接缝严密，不漏浆，保证结构物外露面美观，线条流畅。5。2模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查,符合要求后方浇筑混凝土.浇筑混凝土前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且不得-3-污染钢筋及混凝土的施工缝处。重复使用的模板、支架、拱架应经常检查、维修.5.3浇筑混凝土时，发现模板有超过允许偏差变形值的可能时,应及时纠正。6、砼浇筑垫石及挡块模板安装完成后，由测量人员对各垫石及挡块模板的平面位置及标高进行复测，满足设计及规范要求后，向监理工程师报验，检查合格即可进行砼浇筑。砼浇筑前应将模板内杂物清理干净并将砼接触面湿润.砼通过吊车吊至盖梁顶,用振动棒振捣密实。砼浇筑完成后，刮除顶面多余浮浆，...
