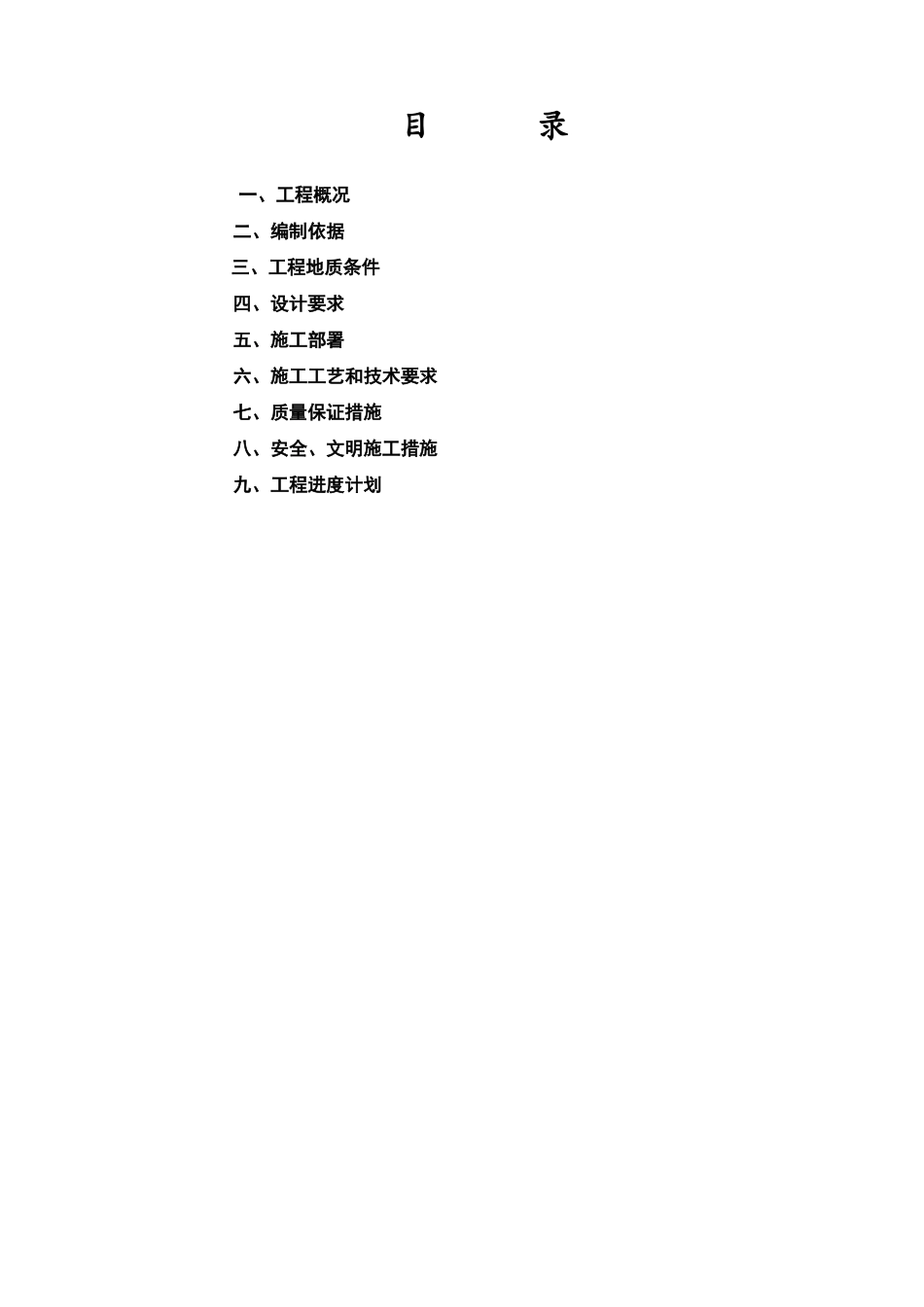

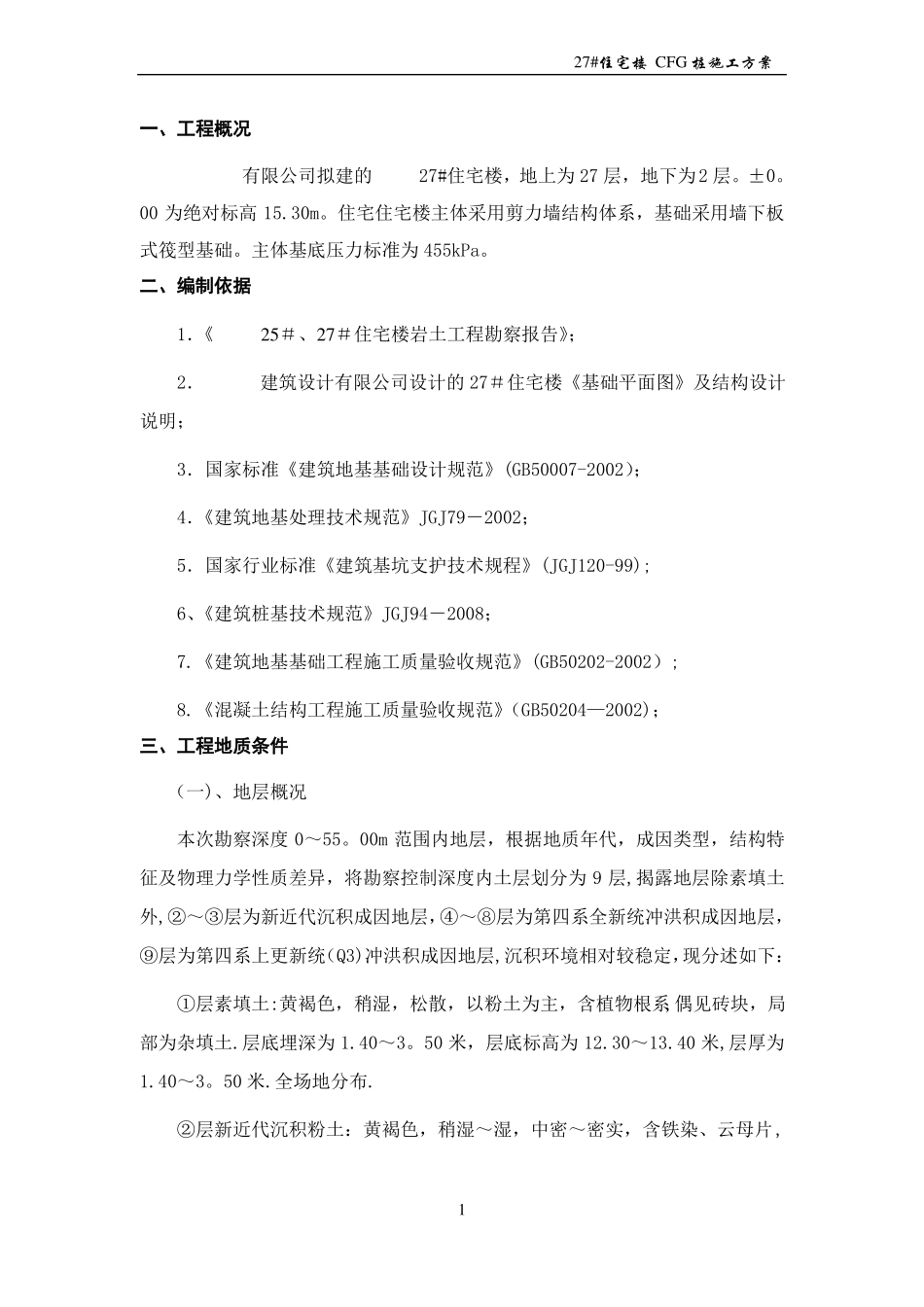

一、工程概况二、编制依据三、工程地质条件四、设计要求五、施工部署目录六、施工工艺和技术要求七、质量保证措施八、安全、文明施工措施九、工程进度计划27#住宅楼CFG桩施工方案一、工程概况有限公司拟建的27#住宅楼，地上为27层，地下为2层。±0。00为绝对标高15.30m。住宅住宅楼主体采用剪力墙结构体系，基础采用墙下板式筏型基础。主体基底压力标准为455kPa。二、编制依据1．《25＃、27＃住宅楼岩土工程勘察报告》；2．建筑设计有限公司设计的27＃住宅楼《基础平面图》及结构设计说明；3．国家标准《建筑地基基础设计规范》(GB50007-2002）；4．《建筑地基处理技术规范》JGJ79－2002；5．国家行业标准《建筑基坑支护技术规程》(JGJ120-99);6、《建筑桩基技术规范》JGJ94－2008；7.《建筑地基基础工程施工质量验收规范》(GB50202-2002）;8.《混凝土结构工程施工质量验收规范》（GB50204—2002)；三、工程地质条件（一)、地层概况本次勘察深度0～55。00m范围内地层，根据地质年代，成因类型，结构特征及物理力学性质差异，将勘察控制深度内土层划分为9层,揭露地层除素填土外,②～③层为新近代沉积成因地层，④～⑧层为第四系全新统冲洪积成因地层，⑨层为第四系上更新统（Q3)冲洪积成因地层,沉积环境相对较稳定，现分述如下：①层素填土:黄褐色，稍湿，松散，以粉土为主，含植物根系,偶见砖块，局部为杂填土.层底埋深为1.40～3。50米，层底标高为12.30～13.40米,层厚为1.40～3。50米.全场地分布.②层新近代沉积粉土：黄褐色，稍湿～湿，中密～密实，含铁染、云母片,127#住宅楼CFG桩施工方案具砂感，夹细砂薄层；摇振反应中等,无光泽反应，干强度低,韧性低。层底埋深为5.90~7。20米，层底标高为7。70～9.90米，层厚为2.60～5.60米。全场地分布。③层新近代沉积粉质粘土：黄褐色,可塑-硬塑，含铁染，偶见小螺壳；稍有光滑,无摇振反应，干强度中等,韧性中等。层底埋深为8。20～9.10米，层底标高为5。90～7。20米,层厚为1。80～2。70米。全场地分布。④层粉土：黄褐色，稍湿～湿，密实，含铁染，夹粉砂薄层；摇振反应中等，无光泽反应，干强度低，韧性低。层底埋深为9。50~12。00米,层底标高为3。10~5。00米，层厚为1。30～3。30米。整场地分布。⑤层粉质粘土：黄褐~灰色，可塑，含铁锰染，粉质较重；无摇振反应，稍有光滑,干强度中等，韧性中等。层底埋深为12。70～14.90米，层底标高为0.80～2。20米，层厚为1.90～3。90米。整场地分布。⑥层细砂:灰色～灰黄色，中密～密实，饱和，砂质较纯净，主要成分为石英、长石、云母等；层底埋深为20。50～21.60米，层底标高为-5.30～—6.80米，层厚为6.40～8.70米。整场地分布.⑦层粉土：灰褐—黄褐色，稍湿～湿，密实，含铁染，具砂感，夹粉质粘土及薄层,摇振反应中等,无光泽反应，干强度低,韧性低。层底埋深为27.80~29。00米，层底标高为-12。10～—14。10米，层厚为6.70～7.60米。整场地分布.⑧1层粉质粘土：黄褐色，可塑—硬塑，含铁锰染、姜石；无摇振反应,稍有光滑，干强度中等，韧性中等。层底埋深为35.00～36.60米,层底标高为—19。00～—21。90米，层厚为1.20~2.10米。整场地分布。⑧层细砂：黄褐色,密实，饱和，砂质较纯净，主要成分为石英、长石、云母等；揭露层厚为5.50～9.00米。整场地分布。⑨层粉质粘土：黄褐色，可塑-硬塑，含铁锰染、姜石，夹粉土薄层；无摇振反应，稍有光滑，干强度中等，韧性中等。最大揭露层厚为16.50米。227#住宅楼CFG桩施工方案（二)、工程水文概况1、根据勘察报告，拟建场地地下水实测稳定水位埋深为12.90～14.40米，属潜水，赋存于⑤层粉质粘土和⑥层细砂中,地下水年变化幅度位1~2米。2、根据勘察报告参数表明本场区内地下水及场地土对混凝土结构具微腐蚀性。四、设计要求1、承载力要求:复合地基承载力特征值不小于340kPa.2、有效桩长18。50m，保护桩长0.50m，CFG桩单桩承载力特征值为550KN。3、桩径均为400mm，桩数176根。4、施工采用长螺旋钻机成孔，管内泵送混凝土施工工艺，桩身混凝土强度等级为C20。5、CFG桩施工预留保护土层厚度500mm。6、变形要求:复合地基最终沉降量不应大于60mm；五、施工...
