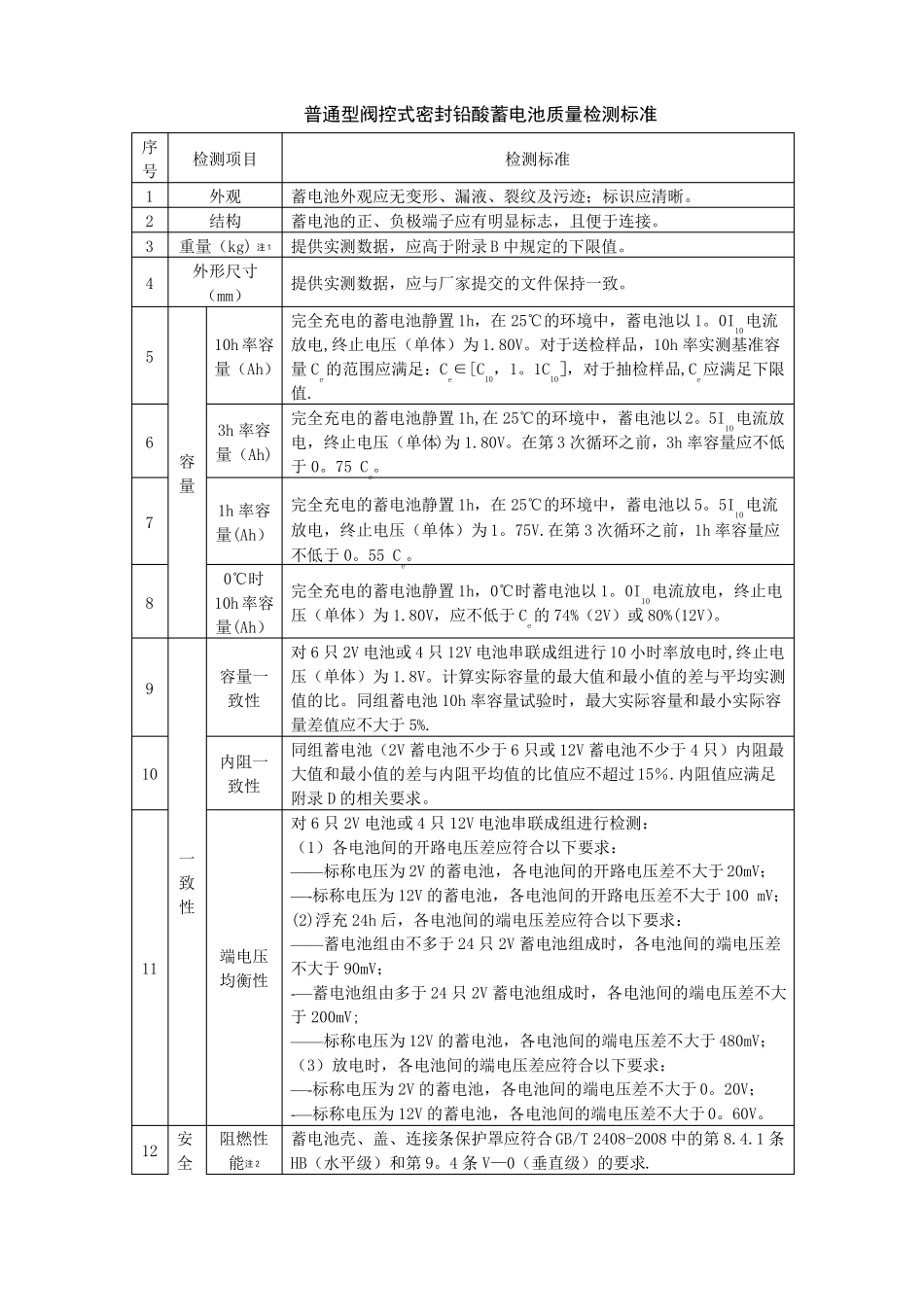

普通型阀控式密封铅酸蓄电池质量检测标准序号1234检测项目外观结构重量（kg)注1检测标准蓄电池外观应无变形、漏液、裂纹及污迹；标识应清晰。蓄电池的正、负极端子应有明显标志，且便于连接。提供实测数据，应高于附录B中规定的下限值。提供实测数据，应与厂家提交的文件保持一致。外形尺寸（mm）5完全充电的蓄电池静置1h，在25℃的环境中，蓄电池以1。0I10电流10h率容放电,终止电压（单体）为1.80V。对于送检样品，10h率实测基准容量（Ah）量Ce的范围应满足：Ce∈[C10，1。1C10］，对于抽检样品,Ce应满足下限值.完全充电的蓄电池静置1h,在25℃的环境中，蓄电池以2。5I10电流放3h率容电，终止电压（单体)为1.80V。在第3次循环之前，3h率容量应不低量（Ah)于0。75Ce。1h率容完全充电的蓄电池静置1h，在25℃的环境中，蓄电池以5。5I10电流量(Ah）放电，终止电压（单体）为1。75V.在第3次循环之前，1h率容量应不低于0。55Ce。0℃时完全充电的蓄电池静置1h，0℃时蓄电池以1。0I10电流放电，终止电10h率容压（单体）为1.80V，应不低于Ce的74%（2V）或80%(12V）。量(Ah）容量一致性对6只2V电池或4只12V电池串联成组进行10小时率放电时,终止电压（单体）为1.8V。计算实际容量的最大值和最小值的差与平均实测值的比。同组蓄电池10h率容量试验时，最大实际容量和最小实际容量差值应不大于5%.同组蓄电池（2V蓄电池不少于6只或12V蓄电池不少于4只）内阻最大值和最小值的差与内阻平均值的比值应不超过15％.内阻值应满足附录D的相关要求。6容量78910内阻一致性对6只2V电池或4只12V电池串联成组进行检测：（1）各电池间的开路电压差应符合以下要求：一——标称电压为2V的蓄电池，各电池间的开路电压差不大于20mV；致—-标称电压为12V的蓄电池，各电池间的开路电压差不大于100mV；性(2)浮充24h后，各电池间的端电压差应符合以下要求：——蓄电池组由不多于24只2V蓄电池组成时，各电池间的端电压差端电压11不大于90mV；均衡性-—蓄电池组由多于24只2V蓄电池组成时，各电池间的端电压差不大于200mV;——标称电压为12V的蓄电池，各电池间的端电压差不大于480mV；（3）放电时，各电池间的端电压差应符合以下要求：—-标称电压为2V的蓄电池，各电池间的端电压差不大于0。20V；-—标称电压为12V的蓄电池，各电池间的端电压差不大于0。60V。12安全阻燃性注2能蓄电池壳、盖、连接条保护罩应符合GB/T2408-2008中的第8.4.1条HB（水平级）和第9。4条V—0（垂直级）的要求.序号检测项目性检测标准本试验应在确认安全措施得以保证后进行。将1A～3A的保险丝置于蓄电池排气口正上方2mm～4mm处，以0.05C10(A）的电流对完全充电状态下的蓄电池进行过充电，经1h后,在不停电情况下，用直流24V电源熔断保险丝，反复2次产生明火试验，其内部应不引燃、不引爆。蓄电池按1h率电流放电时，测量相邻两只蓄电池极柱根部之间的连接条压降ΔU，应满足ΔU≤10mV（2V、12V)。对蓄电池内逐渐充气加压测定开阀时的压力，然后停止充气，将蓄电池自然放置，测定闭阀时的压力.其开阀压力应在10～35kPa范围内，闭阀压力应在3～30kPa范围内.（1）耐寒试验将注入电解液的蓄电池置于-30℃±3℃的低温室（箱)内6h，待低温室（箱）温度回升到-5℃时将蓄电池取出,在1min内目视检查,封口剂应无裂纹与溢流现象；（2）耐热实验在65℃±2℃恒温箱内，将蓄电池倾斜45°角放置6h后，从恒温箱内取出，目视检查，封口剂应无裂纹与溢流现象。(1）蓄电池在环境温度25±5℃的条件下储存24h;(2）通过蓄电池排气孔，充入气体，当内外压差为50kPa时，压力计指针应能稳定5s；（3）当压力释放后壳体无残余变形、破裂或开胶。根据规范YD799-20107。10条的方法试验，蓄电池密封反应效率应不低于95%。根据规范YD799-20107.11条的方法试验,蓄电池在正常浮充工作过程中应无酸雾逸出.（1)10h率容量试验合格的蓄电池，经完全充电后，在25℃±5℃环境中，以（2。45±0。1V）/单体的恒定电压（不限流）连续充电168h。（2）充电过程中每隔24h记录一次充电电流值和蓄电池表面（端子部位)温度值。(3)计算浮充电流在任一24h之内的增长率ΔI和充电结束时蓄电池温度t：当所有...
