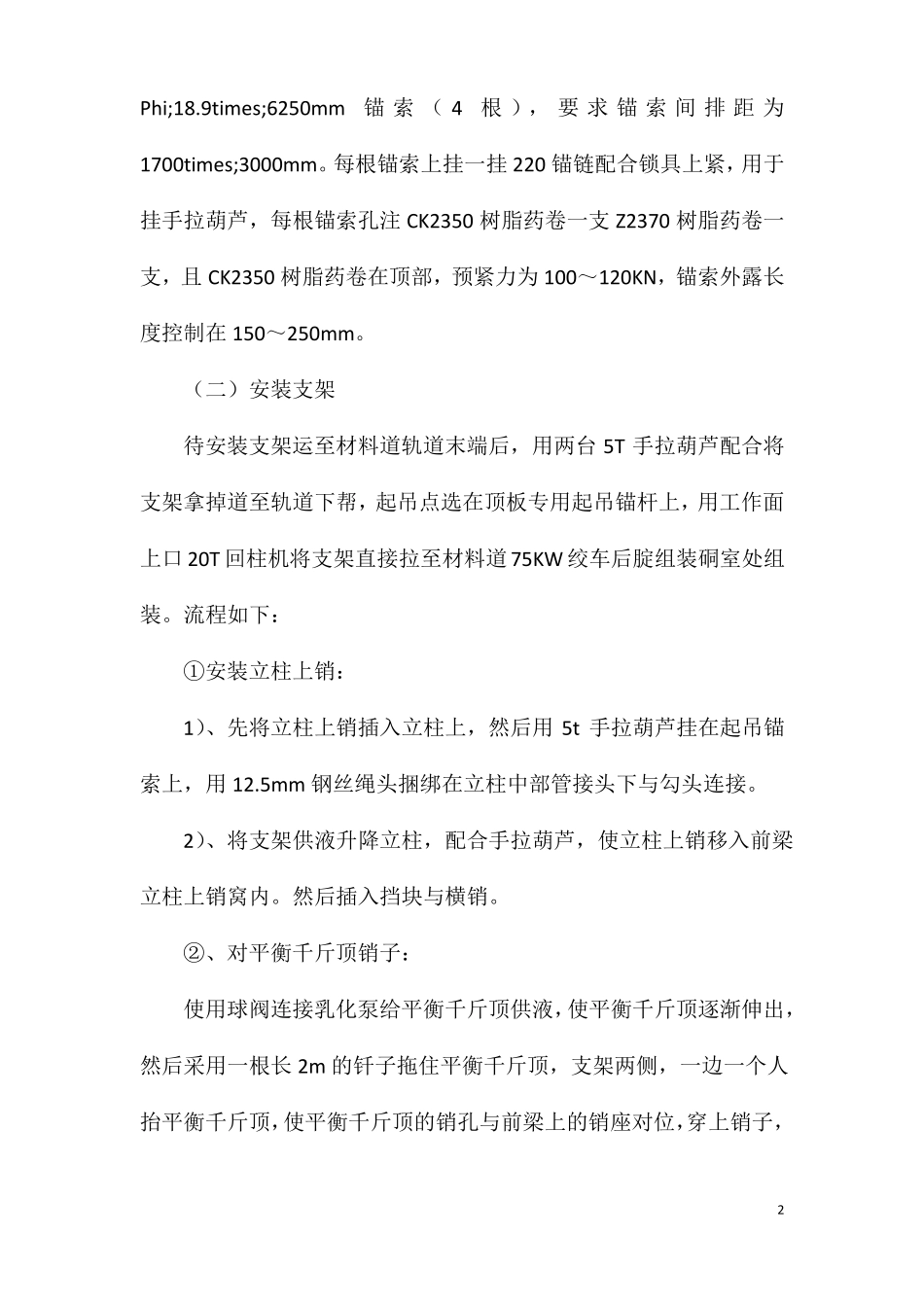

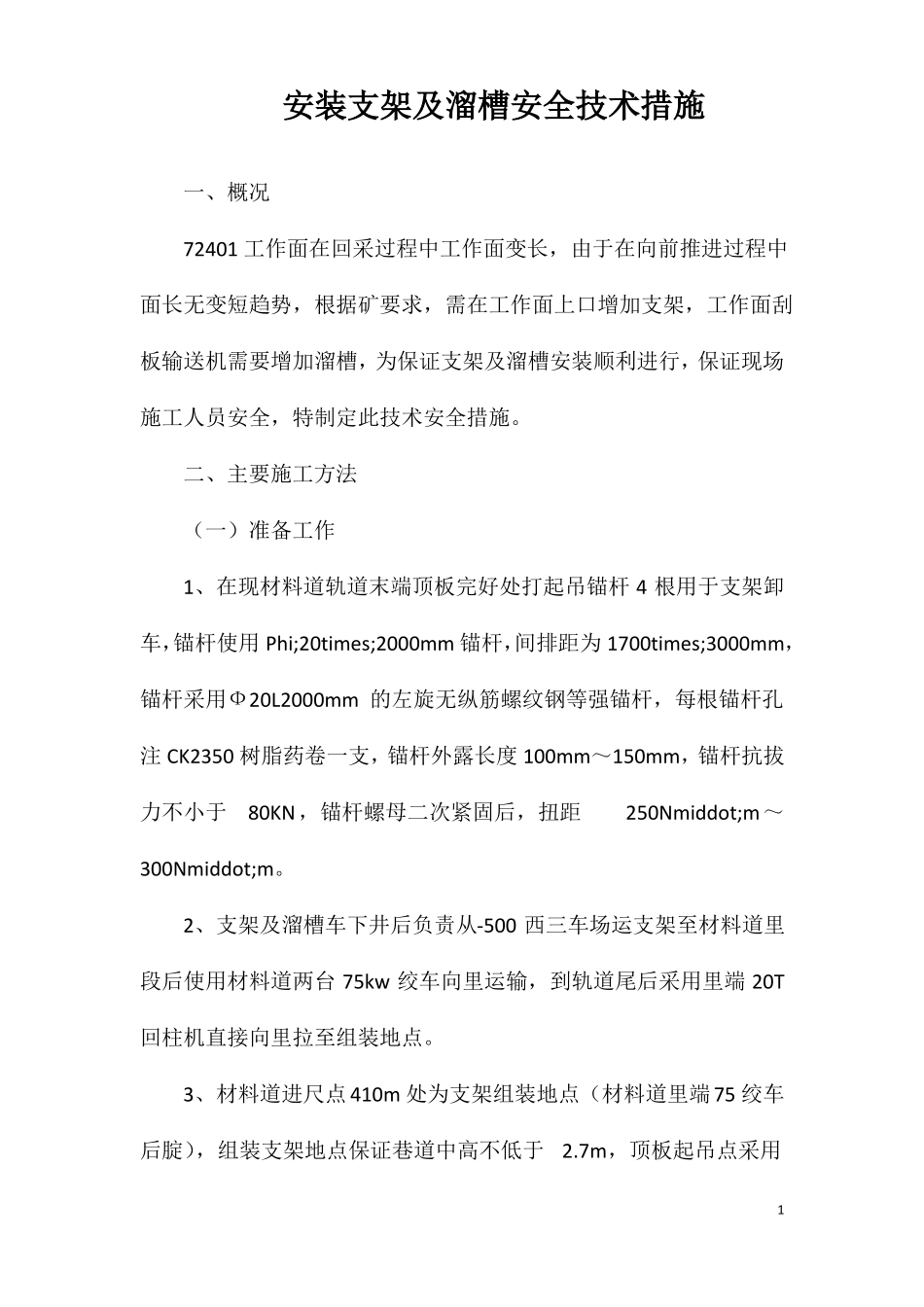

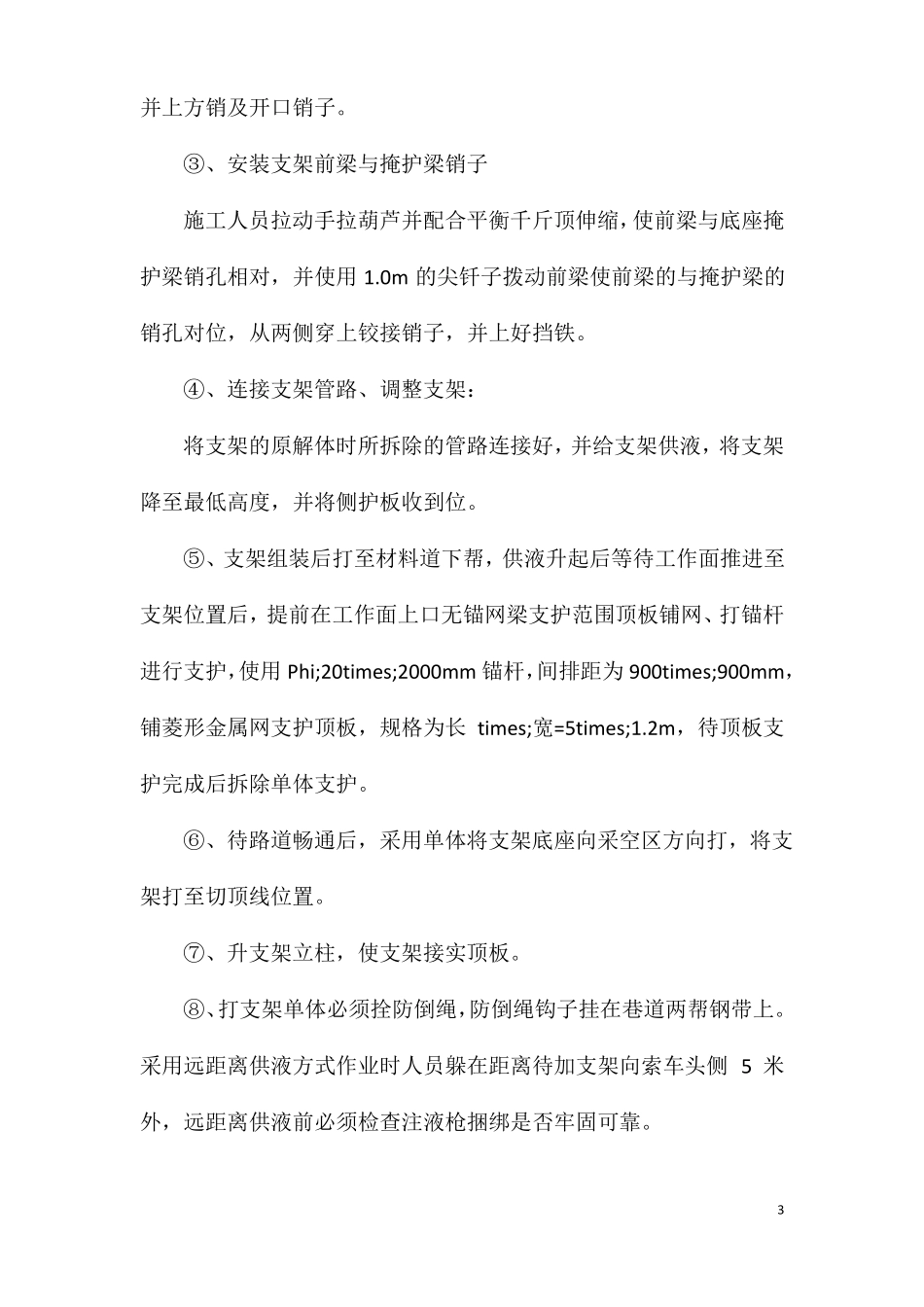

安装支架及溜槽安全技术措施一、概况72401工作面在回采过程中工作面变长，由于在向前推进过程中面长无变短趋势，根据矿要求，需在工作面上口增加支架，工作面刮板输送机需要增加溜槽，为保证支架及溜槽安装顺利进行，保证现场施工人员安全，特制定此技术安全措施。二、主要施工方法（一）准备工作1、在现材料道轨道末端顶板完好处打起吊锚杆4根用于支架卸车，锚杆使用Phi;20times;2000mm锚杆，间排距为1700times;3000mm，锚杆采用Ф20L2000mm的左旋无纵筋螺纹钢等强锚杆，每根锚杆孔注CK2350树脂药卷一支，锚杆外露长度100mm～150mm，锚杆抗拔力不小于80KN，锚杆螺母二次紧固后，扭距250Nmiddot;m～300Nmiddot;m。2、支架及溜槽车下井后负责从-500西三车场运支架至材料道里段后使用材料道两台75kw绞车向里运输，到轨道尾后采用里端20T回柱机直接向里拉至组装地点。3、材料道进尺点410m处为支架组装地点（材料道里端75绞车后腚），组装支架地点保证巷道中高不低于2.7m，顶板起吊点采用1Phi;18.9times;6250mm锚索（4根），要求锚索间排距为1700times;3000mm。每根锚索上挂一挂220锚链配合锁具上紧，用于挂手拉葫芦，每根锚索孔注CK2350树脂药卷一支Z2370树脂药卷一支，且CK2350树脂药卷在顶部，预紧力为100～120KN，锚索外露长度控制在150～250mm。（二）安装支架待安装支架运至材料道轨道末端后，用两台5T手拉葫芦配合将支架拿掉道至轨道下帮，起吊点选在顶板专用起吊锚杆上，用工作面上口20T回柱机将支架直接拉至材料道75KW绞车后腚组装硐室处组装。流程如下：①安装立柱上销：1）、先将立柱上销插入立柱上，然后用5t手拉葫芦挂在起吊锚索上，用12.5mm钢丝绳头捆绑在立柱中部管接头下与勾头连接。2）、将支架供液升降立柱，配合手拉葫芦，使立柱上销移入前梁立柱上销窝内。然后插入挡块与横销。②、对平衡千斤顶销子：使用球阀连接乳化泵给平衡千斤顶供液，使平衡千斤顶逐渐伸出，然后采用一根长2m的钎子拖住平衡千斤顶，支架两侧，一边一个人抬平衡千斤顶，使平衡千斤顶的销孔与前梁上的销座对位，穿上销子，2并上方销及开口销子。③、安装支架前梁与掩护梁销子施工人员拉动手拉葫芦并配合平衡千斤顶伸缩，使前梁与底座掩护梁销孔相对，并使用1.0m的尖钎子拨动前梁使前梁的与掩护梁的销孔对位，从两侧穿上铰接销子，并上好挡铁。④、连接支架管路、调整支架：将支架的原解体时所拆除的管路连接好，并给支架供液，将支架降至最低高度，并将侧护板收到位。⑤、支架组装后打至材料道下帮，供液升起后等待工作面推进至支架位置后，提前在工作面上口无锚网梁支护范围顶板铺网、打锚杆进行支护，使用Phi;20times;2000mm锚杆，间排距为900times;900mm，铺菱形金属网支护顶板，规格为长times;宽=5times;1.2m，待顶板支护完成后拆除单体支护。⑥、待路道畅通后，采用单体将支架底座向采空区方向打，将支架打至切顶线位置。⑦、升支架立柱，使支架接实顶板。⑧、打支架单体必须拴防倒绳，防倒绳钩子挂在巷道两帮钢带上。采用远距离供液方式作业时人员躲在距离待加支架向索车头侧5米外，远距离供液前必须检查注液枪捆绑是否牢固可靠。3⑨、支架安装到位后，打开下侧护板。支架底座必须与溜槽底沿相平，以保证支架能与刮板输送机顺利连接。（三）安装溜槽1、主要施工步骤运送溜槽到97#架rarr;打开抽屉rarr;掐开上链、底链rarr;摘掉96#架向上的推移框架连接头rarr;向机尾方向打溜槽rarr;加溜槽rarr;机尾溜槽合龙门rarr;接底链、上链2、主要施工方法1、夜班煤机割通机尾后，煤机放在80#架向下顶板完好地点。80#架至机尾不推溜子。夜班提前将800刮板输送机开空。2、提前拆除碍事单体，以便将溜槽运送到位。3、机尾至材料道上帮卧底，保证卧底后底板与800溜子机尾大底齐平，以便将溜子机尾打至材料道上帮。4、刮板输送机停电闭锁，挂牌管理并设专人看管。5、使用2台5T的手拉葫芦相互配合，一台手拉葫芦在前面拉，一台在后面留住，起吊点选在铰接顶梁与220链条配合形成的起吊点和机尾支架顶梁下的起吊鼻子，将溜槽跨机尾吊至刮板输送机安装地点。6、刮板输送机送电，运行刮板输送机，将溜槽运送至98...
