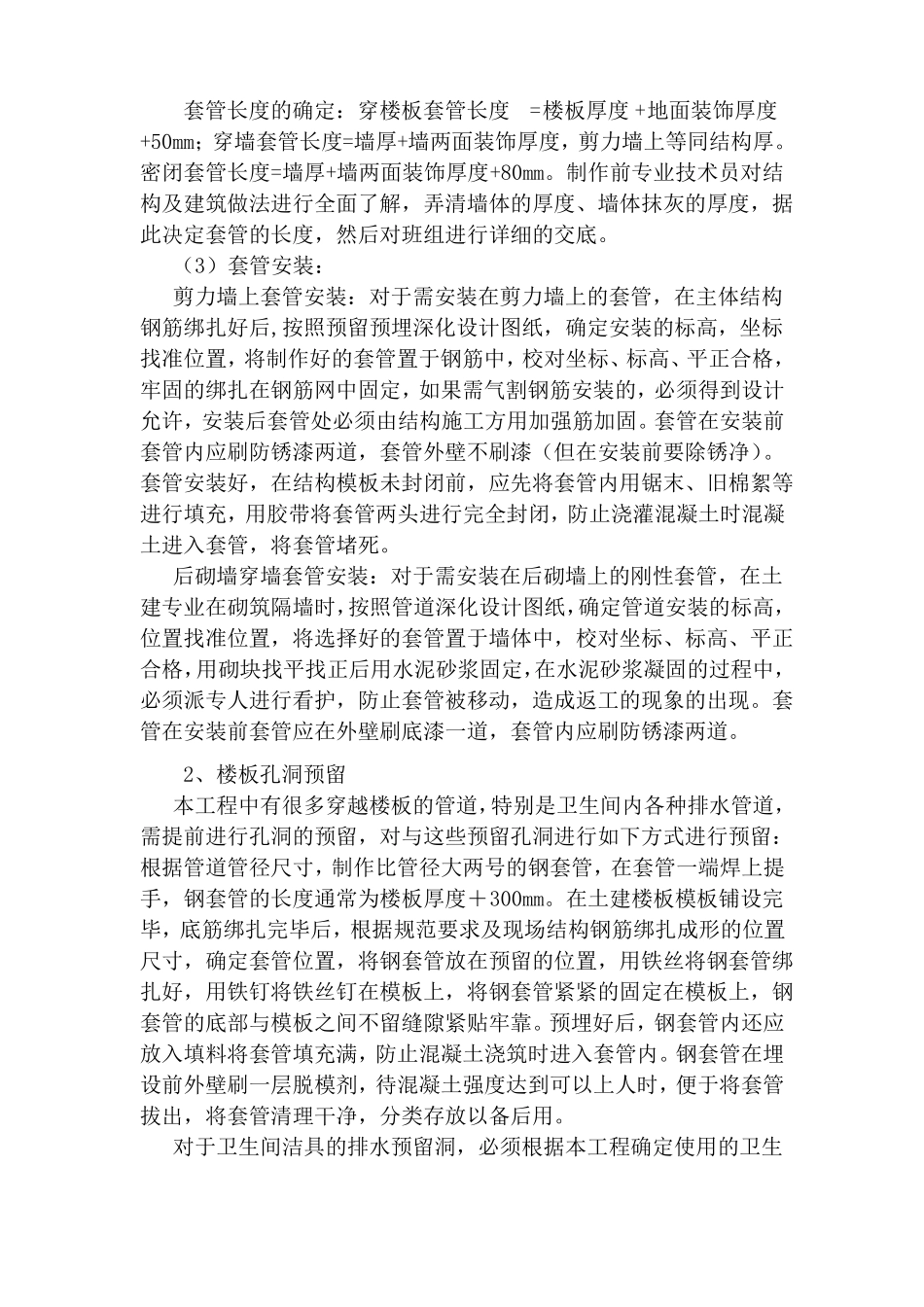

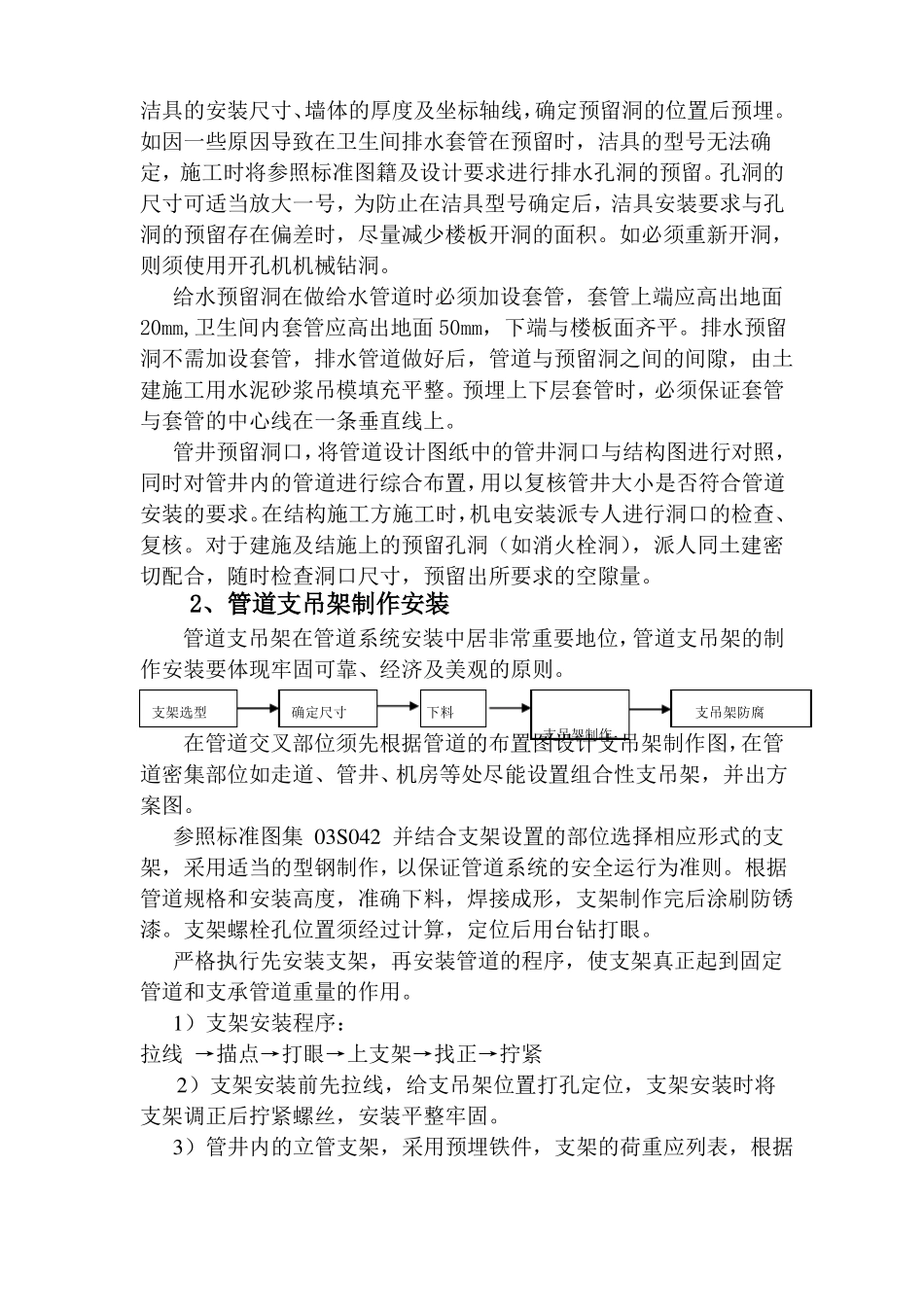

建筑给排水工程施工方案本工程给排水工程包括生活给水、排水、雨水，综合特点，拟按以下方法施工。1、给排水工程预留预埋预留预埋是给排水专业在主体结构施工中的工作重点。积极配合结构施工，及时、准确地进行预埋、预留，是保证该专业工程进度和质量的前提与基础。施工准备期间，专业技术人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，列出各层段配合结构留洞、套管及预埋件清单，并在深化设计的预留预埋图中标注清晰，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。施工中洞口、套管采用消项管理。施工准备期间，专业技术人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，列出各层段配合结构留洞、套管及预埋件清单，并在深化设计的预留预埋图中标注清晰，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。施工中洞口、套管采用消项管理。1、套管预埋（1）根据本工程建筑结构特点，给排水工程的套管分类以下表：序号套管名称安装部位固定方式套管材料地下室剪力墙处套外墙管道出管需与结构钢筋钢管、钢板翼防水套管户处，水池绑扎固定，一次环管道进出口浇筑在墙体内。处。套管中部架设钢筋于楼板穿楼板钢管道穿上，套管下部水钢管套管越楼板处。泥砂浆吊模固定。12（2）套管制作：严格按照标准图集加工制作防水套管、穿墙套管。套管长度的确定：穿楼板套管长度=楼板厚度+地面装饰厚度+50mm；穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚。密闭套管长度=墙厚+墙两面装饰厚度+80mm。制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。（3）套管安装：剪力墙上套管安装：对于需安装在剪力墙上的套管，在主体结构钢筋绑扎好后,按照预留预埋深化设计图纸，确定安装的标高，坐标找准位置，将制作好的套管置于钢筋中，校对坐标、标高、平正合格，牢固的绑扎在钢筋网中固定，如果需气割钢筋安装的，必须得到设计允许，安装后套管处必须由结构施工方用加强筋加固。套管在安装前套管内应刷防锈漆两道，套管外壁不刷漆（但在安装前要除锈净）。套管安装好，在结构模板未封闭前，应先将套管内用锯末、旧棉絮等进行填充，用胶带将套管两头进行完全封闭，防止浇灌混凝土时混凝土进入套管，将套管堵死。后砌墙穿墙套管安装：对于需安装在后砌墙上的刚性套管，在土建专业在砌筑隔墙时，按照管道深化设计图纸，确定管道安装的标高，位置找准位置，将选择好的套管置于墙体中，校对坐标、标高、平正合格，用砌块找平找正后用水泥砂浆固定，在水泥砂浆凝固的过程中，必须派专人进行看护，防止套管被移动，造成返工的现象的出现。套管在安装前套管应在外壁刷底漆一道，套管内应刷防锈漆两道。2、楼板孔洞预留本工程中有很多穿越楼板的管道，特别是卫生间内各种排水管道，需提前进行孔洞的预留，对与这些预留孔洞进行如下方式进行预留：根据管道管径尺寸，制作比管径大两号的钢套管，在套管一端焊上提手，钢套管的长度通常为楼板厚度＋300mm。在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇筑时进入套管内。钢套管在埋设前外壁刷一层脱模剂，待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。对于卫生间洁具的排水预留洞，必须根据本工程确定使用的卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。如因一些原因导致在卫生间排水套管在预留时，洁具的型号无法确定，施工时将参照标准图籍及设计要求进行排水孔洞的预留。孔洞的尺寸可适当放大一号，为防止在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积。如必须重新开洞，则须使用开孔机机械钻洞。给水预留洞在做给水管道时必须加设...
