消防报警系统改造方案VIP免费

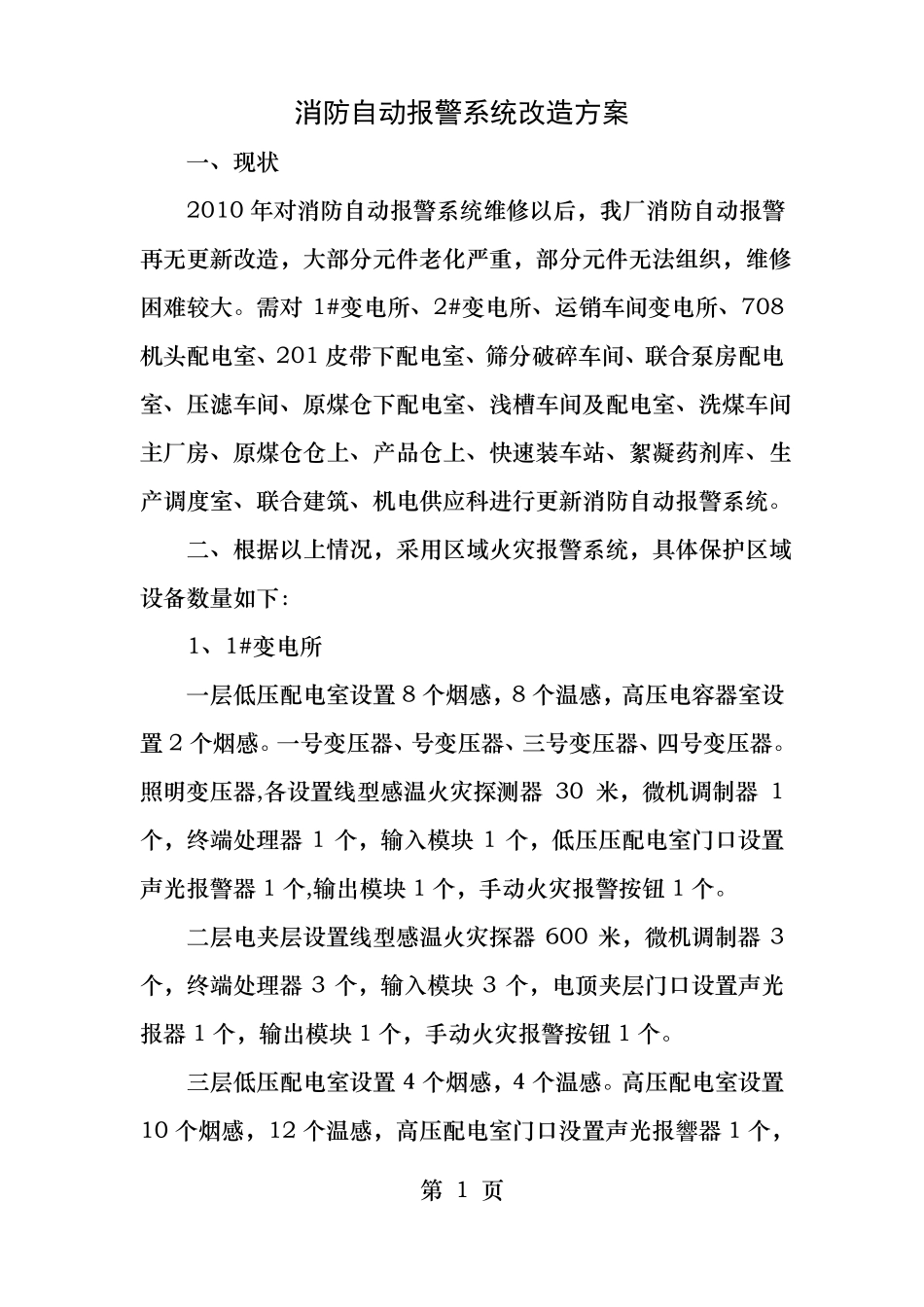

消防自动报警系统改造方案一、现状2010年对消防自动报警系统维修以后，我厂消防自动报警再无更新改造，大部分元件老化严重，部分元件无法组织，维修困难较大。需对1#变电所、2#变电所、运销车间变电所、708机头配电室、201皮带下配电室、筛分破碎车间、联合泵房配电室、压滤车间、原煤仓下配电室、浅槽车间及配电室、洗煤车间主厂房、原煤仓仓上、产品仓上、快速装车站、絮凝药剂库、生产调度室、联合建筑、机电供应科进行更新消防自动报警系统。二、根据以上情况，采用区域火灾报警系统，具体保护区域设备数量如下：1、1#变电所一层低压配电室设置8个烟感，8个温感，高压电容器室设置2个烟感。一号变压器、号变压器、三号变压器、四号变压器。照明变压器,各设置线型感温火灾探测器30米，微机调制器1个，终端处理器1个，输入模块1个，低压压配电室门口设置声光报警器1个,输出模块1个，手动火灾报警按钮1个。二层电夹层设置线型感温火灾探器600米，微机调制器3个，终端处理器3个，输入模块3个，电顶夹层门口设置声光报器1个，输出模块1个，手动火灾报警按钮1个。三层低压配电室设置4个烟感，4个温感。高压配电室设置10个烟感，12个温感，高压配电室门口没置声光报響器1个，第1页输出模块1个，手动火灾报警按纽1个，三层集控室内设置1台区域火灾报警控制器，此区域火灾报警控制器控制一层至三层的报警设备四层区域火灾报等控制器设置在集控室内。2、2#变电所一层低压配电室设置16个温感，14个烟感，低压配电室门口设置声光报警器1个，输出模块1个，手动火灾报警按1个，一号变压器、二号变压器、三号变压器、四号变压器各设置线型感温火灾探测器30米，微机调制器1个，终端处理器1个，输入模块1个，高压电容器室设置烟感2个。二层电缆夹层设置线型感温火灾探测器410米，微机调制器3个，终端处理器3个，输入模块3个，电线夹层门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。三层高压配电室设置14个温感，12个烟感，集控室内设置3个烟感，区域火灾报警控制器设置在集控室内,集控室门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。3、运销车间变电所区域火灾报警控制器1台,设置在一层值班室。一层配电室设置烟感6个，温感3个。一层值班室门口设置声光报警器1个，输出模块一个，手动火灾报警按钮1个。一层1号变压器线型感温火灾探测器30米，微机调制器1个，终端处理器1个，输入模块1个。一层2号变压器线型感温火灾探测器50米，微机调制器一个，终端处理器1个，输入模块1个。第2页二层电缆夹层线型感温火灾探测器30米，微机调制器1个，终端处理器1个，输入模块1个,电缆夹层门口设置1个声光报警器，输出模块1个，1个手动火灾报警按钮。三层配电室设置烟感6个，温感3个，配电室门口设置1个声光报警器,输出模块1个，1个手动火灾报警按钮。4、708机头配电室低压配电室内设置烟感4个，温感6个，低压配电室门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。高压配电室内设置烟感4个，温感6个，高压配电室门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。变压器设置线型感温火灾探测器30米，微机调制器1个，终端处理器1个，输入模块1个。区域火灾报警控制器设置在集控室内。5、201皮带下配电室配电室内设置烟感4个，温感2个，配配电室门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。6、筛分破碎车间一层高压配电室设置烟感9个，温感12个，门口设置手动火灾报警按钮1个，输出模块1个，声光报警器一个，一层1号变压器,线型感温火灾探测器30米，微机调制器1个，终端处理器1个，输入模块1个。一层2号变压器,线型感温火灾探测器10米，微机调制器1个，终端处理器1个，输入模块1个。第3页二层集控室设置烟感4个，楼梯门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。三层、四层门口设置手动火灾报警按钮1个，输出模块1个，声光报警器1个，微机调制器1个，终端处理器1个，输入模块1个。四层皮带机尾烟感1个，温感1个。办公楼设置烟感10个（包括楼道），楼梯门口设置声光报警器1个，输出模块1个，手动火灾报警按钮1个。7、联合泵房配电...
