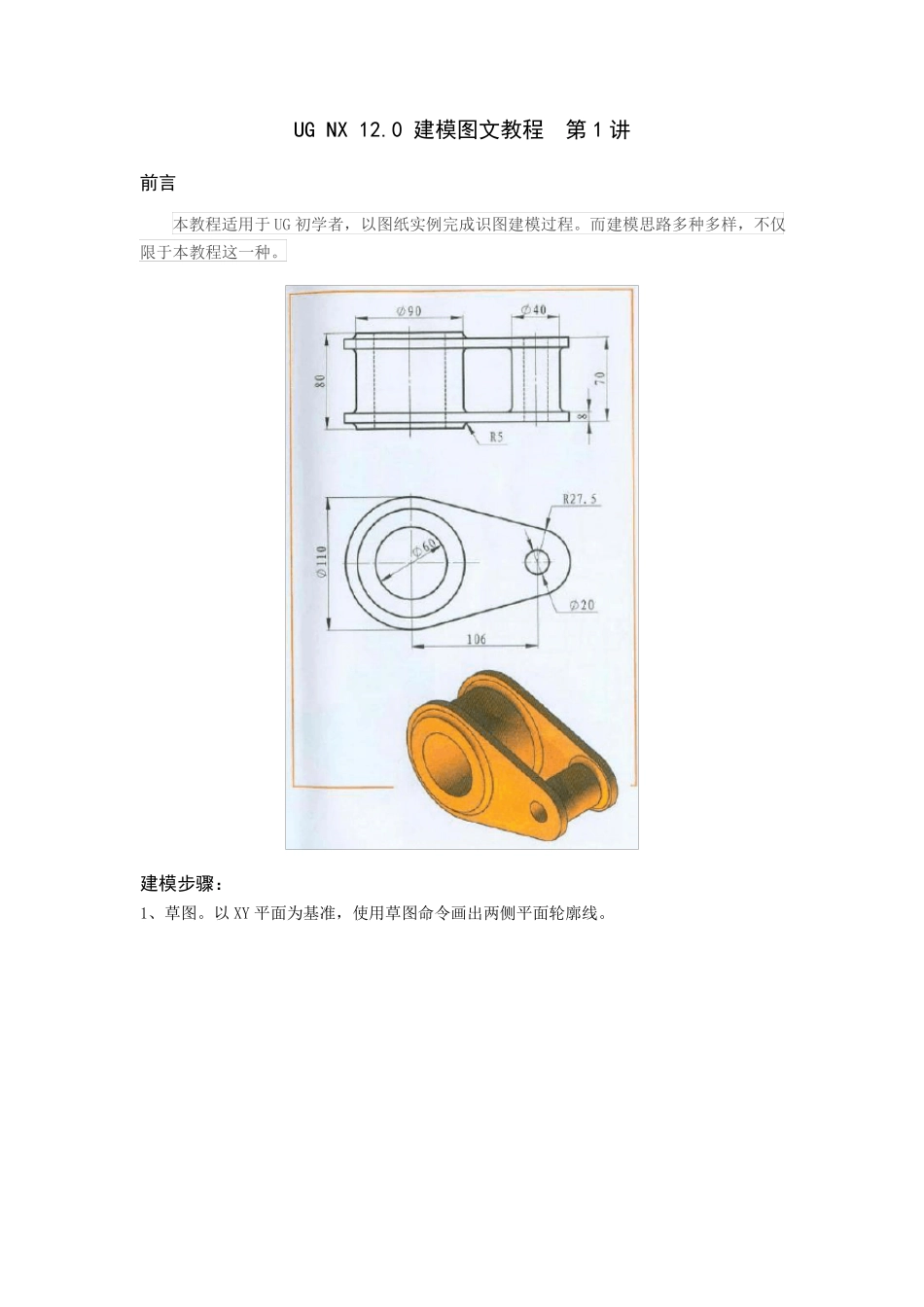

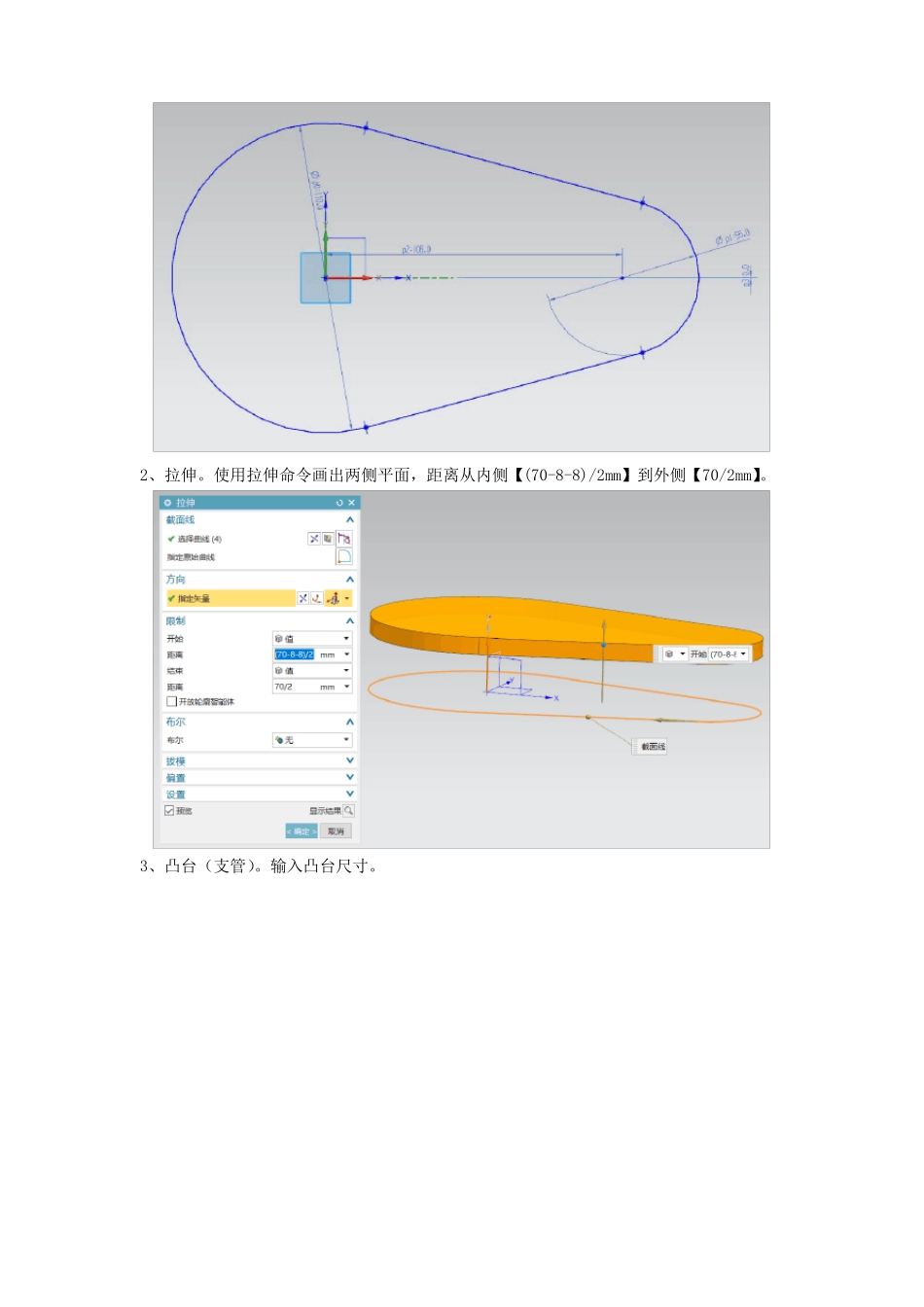

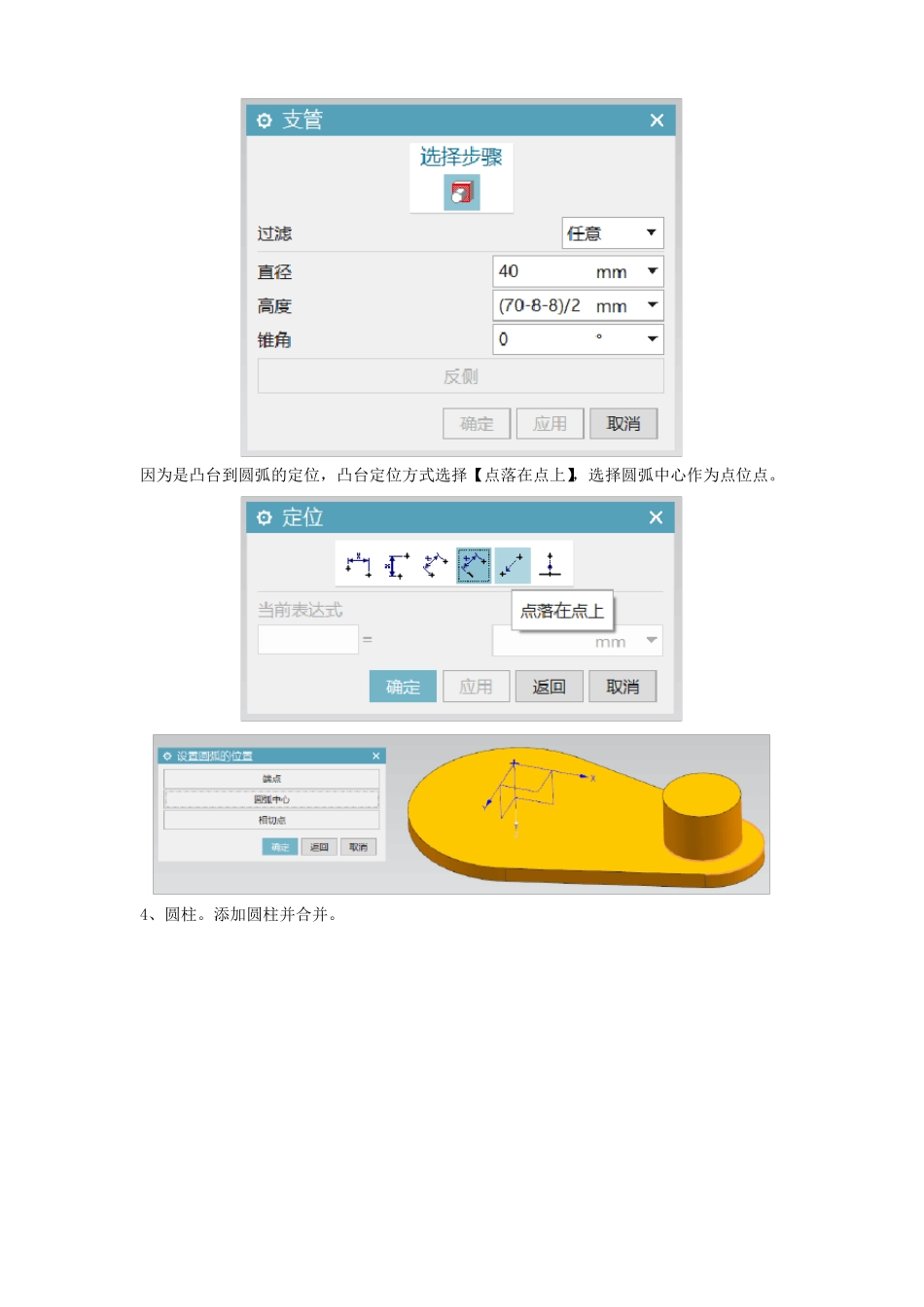

UGNX12.0建模图文教程第1讲前言本教程适用于UG初学者，以图纸实例完成识图建模过程。而建模思路多种多样，不仅限于本教程这一种。建模步骤：1、草图。以XY平面为基准，使用草图命令画出两侧平面轮廓线。2、拉伸。使用拉伸命令画出两侧平面，距离从内侧【(70-8-8)/2mm】到外侧【70/2mm】。3、凸台（支管）。输入凸台尺寸。因为是凸台到圆弧的定位，凸台定位方式选择【点落在点上】，选择圆弧中心作为点位点。4、圆柱。添加圆柱并合并。布尔运算，合并两个几何体。5、镜像几何体。将合并后的几何体镜像到另一侧。6、合并。将镜像后的几何体与原几何体合并。7、孔。按图纸要求，完成两个贯通孔，制定点选择圆弧中心。8、边倒圆。选中图示中需要倒圆的边。9、完成建模。
