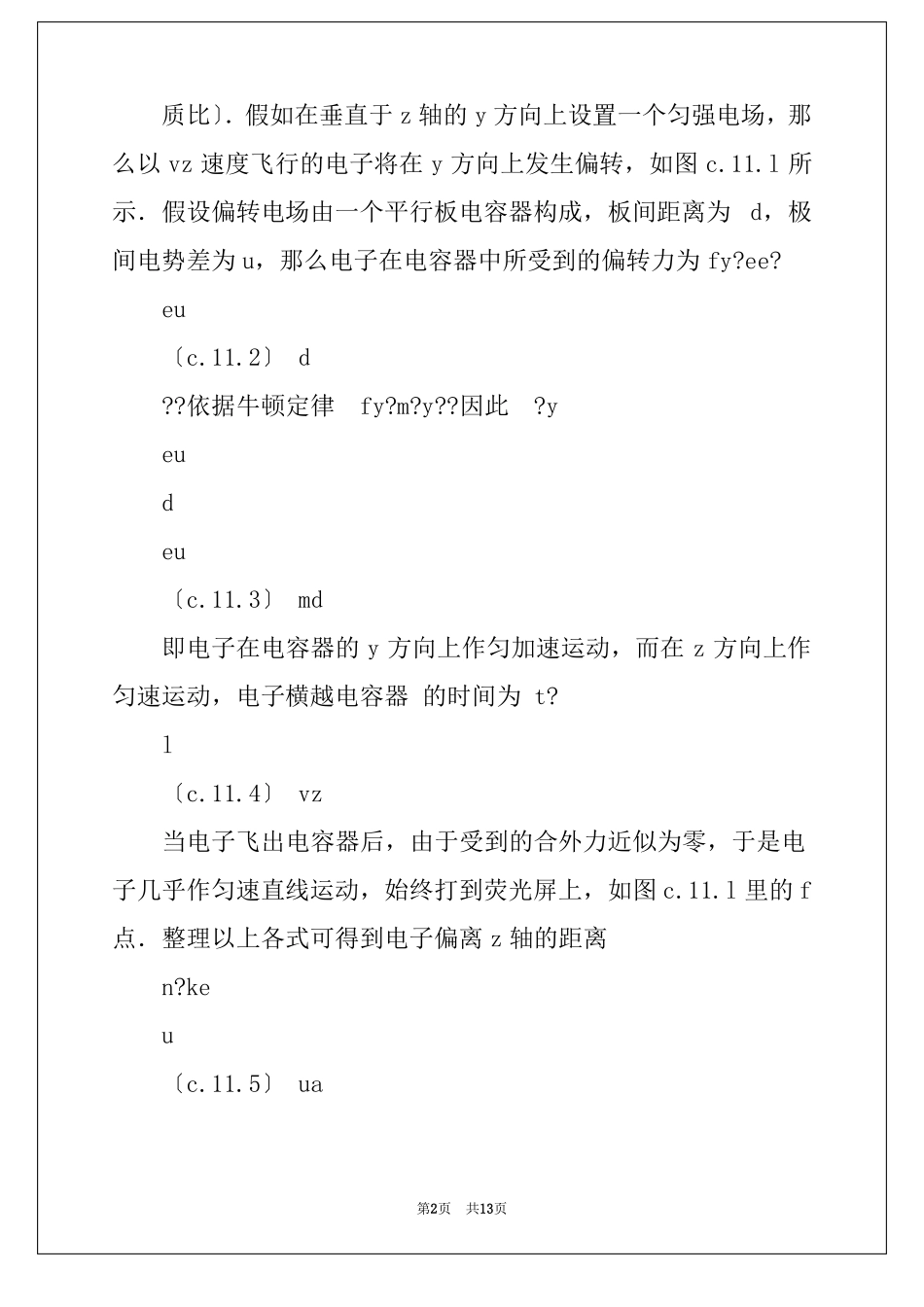

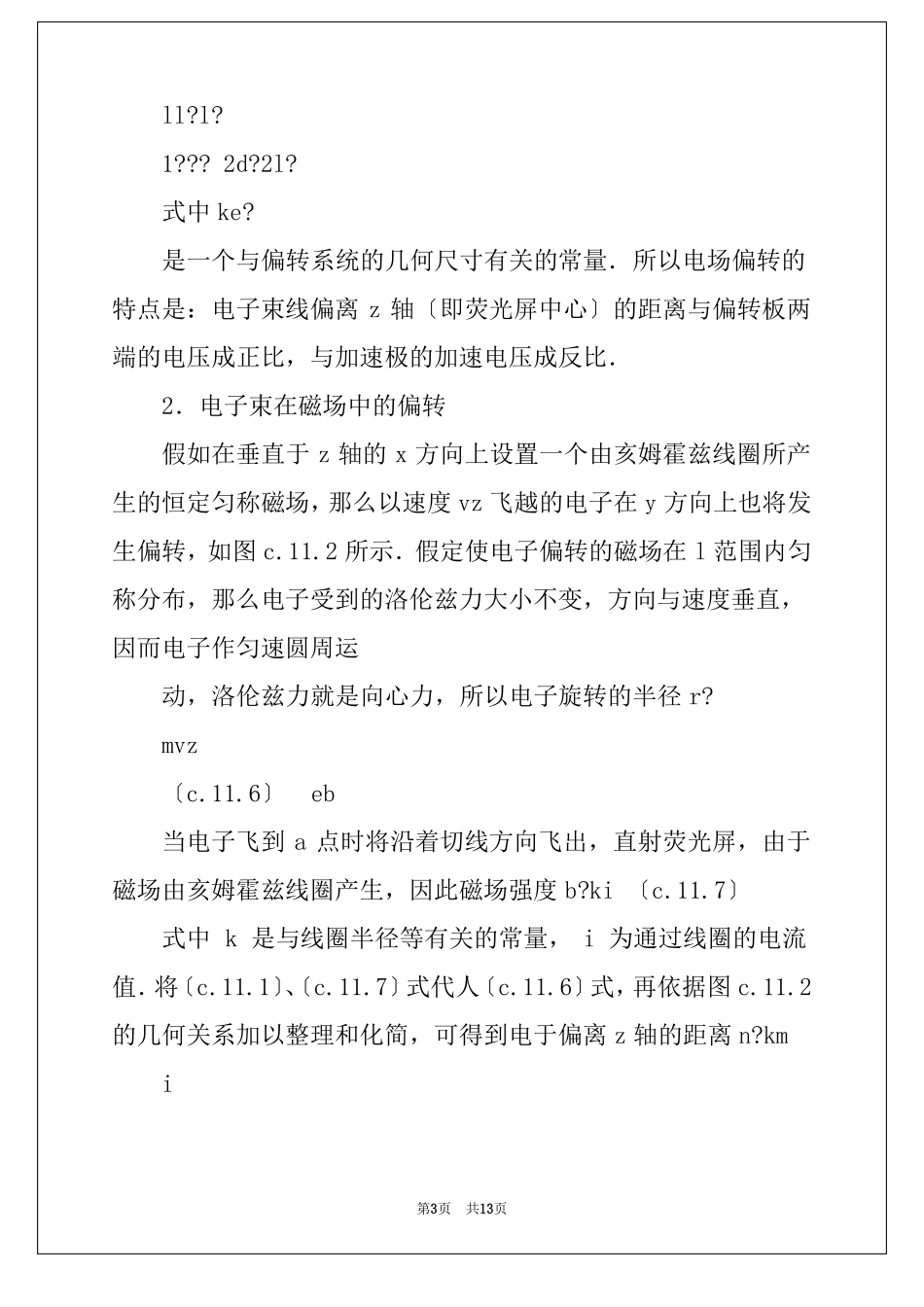

电子束电偏转实验小结电子束的偏转实验报告篇一:电子束偏转试验报告篇一:电子束的偏转试验报告试验题目:电子束线的偏转试验目的1.探究带电粒子在电场和磁场中偏转的规律;2.了解电子束管的构造和原理。仪器和用具试验原理1.电子束在电场中的偏转假定由阴极放射出的电子其平均初速近似为零,在阳极电压作用下,沿z方向作加速运动,那么其最终速度vz可依据功能原理求出来,即eua?移项后得到vz?212mvz22eua〔c.11.1〕me式中ua为加速阳极相对于阴极的电势,为电子的电荷与质量之比〔简称比荷,又称荷m第1页共13页质比〕.假如在垂直于z轴的y方向上设置一个匀强电场,那么以vz速度飞行的电子将在y方向上发生偏转,如图c.11.l所示.假设偏转电场由一个平行板电容器构成,板间距离为d,极间电势差为u,那么电子在电容器中所受到的偏转力为fy?ee?eu〔c.11.2〕d??依据牛顿定律fy?m?y??因此?yeudeu〔c.11.3〕md即电子在电容器的y方向上作匀加速运动,而在z方向上作匀速运动,电子横越电容器的时间为t?l〔c.11.4〕vz当电子飞出电容器后,由于受到的合外力近似为零,于是电子几乎作匀速直线运动,始终打到荧光屏上,如图c.11.l里的f点.整理以上各式可得到电子偏离z轴的距离n?keu〔c.11.5〕ua第2页共13页ll?l?1???2d?2l?式中ke?是一个与偏转系统的几何尺寸有关的常量.所以电场偏转的特点是:电子束线偏离z轴〔即荧光屏中心〕的距离与偏转板两端的电压成正比,与加速极的加速电压成反比.2.电子束在磁场中的偏转假如在垂直于z轴的x方向上设置一个由亥姆霍兹线圈所产生的恒定匀称磁场,那么以速度vz飞越的电子在y方向上也将发生偏转,如图c.11.2所示.假定使电子偏转的磁场在l范围内匀称分布,那么电子受到的洛伦兹力大小不变,方向与速度垂直,因而电子作匀速圆周运动,洛伦兹力就是向心力,所以电子旋转的半径r?mvz〔c.11.6〕eb当电子飞到a点时将沿着切线方向飞出,直射荧光屏,由于磁场由亥姆霍兹线圈产生,因此磁场强度b?ki〔c.11.7〕式中k是与线圈半径等有关的常量,i为通过线圈的电流值.将〔c.11.1〕、〔c.11.7〕式代人〔c.11.6〕式,再依据图c.11.2的几何关系加以整理和化简,可得到电于偏离z轴的距离n?kmi第3页共13页〔c.11.8〕allk?l?e1???2?2l?m式中km?也是一个与偏转系统几何尺寸有关的常量.所以磁场偏转的特点是:电子束的偏转距离与加速电压的平方根成反比,与偏转电流成正比.12322电子管内部线路图试验内容1、探究和验证示波管中电场偏转的规律。检验:①加速电压不变时,偏转距离与偏转电压是否成正比,②偏转电压不变时,偏转距离与加速电压是否成反比,测量:加速电压vk单位(v)偏转距离n单位(格)偏转电压vy单位(v)画出vy-n曲线,验证偏转距离n与偏转电压vy是否成正比,并算出电偏转灵敏度s=n/vy。′′依据vy-n图线,证明n′1vk1=n2vk2=n3vk3=常量,就验证偏转距离n与加速电压vk成反比关系。2.探究和验证显象管中磁场偏转的规律。检验:①加速电压不变时,偏转距离与偏转电流是否成正比,②偏转电流不变时,偏转距离与加速电压的平方根是否成反第4页共13页比。测量:加速电压vk单位(v)偏转距离d单位(格)偏转电压vd单位(v),偏转电流id单位(a)在坐标纸上画出id-d关系曲线,验证偏转距离d与偏转电流id是否成正比,并算出磁偏转灵敏度s=d/id。依据id-d曲线,证明d1?k1?d2?k2?d3?k3=常量,就验证偏转距离d与加速电压的平方根k成反比关系。依据id-d曲线,证明d1?k1?d2?k2?d3?k3=常量,就验证偏转距离d与加速电压的平方根k成反比关系。篇二:电子束电偏转试验报告册试验工程名称:电子射线束的电偏转和磁偏转学号:______________姓名:______________班级:______________试验序号:____时间:第_____周星期_____第_____节课联系方式:___________________________【试验目的】〔1〕探究带电粒子在电场及磁场中偏转的规律。〔2〕了解电子阴极射线管的构造和原理。〔3〕学会用外加磁场的方法使示波管中的电子射线束产生偏转。【试验仪器】ds-ⅲ电子束试验仪。第5页共13页【试验原理及预习问题】〔1〕电偏转有什么特点?它主要用在哪些器件中?〔2〕在电偏转试验中如何进展仪器...
