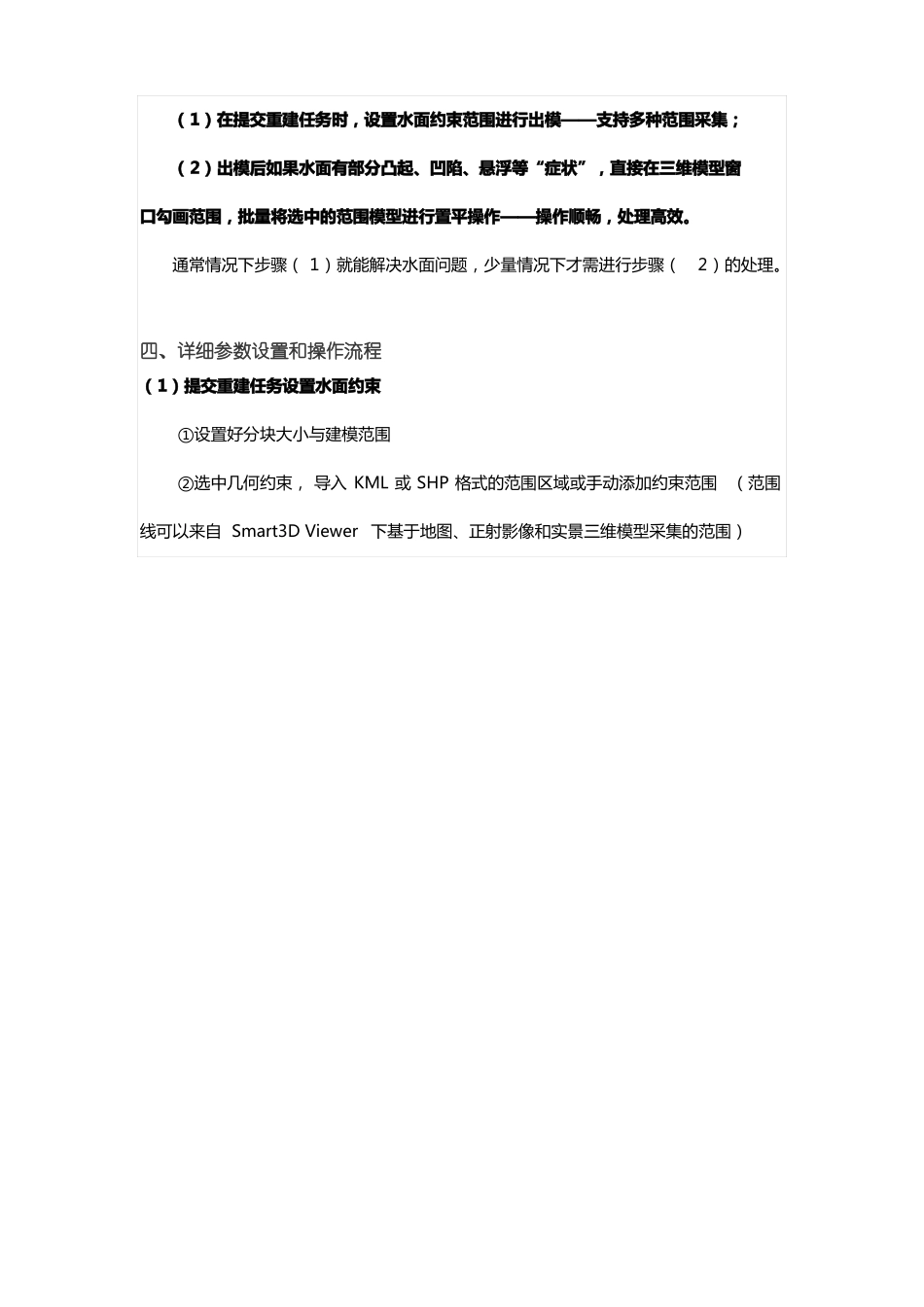

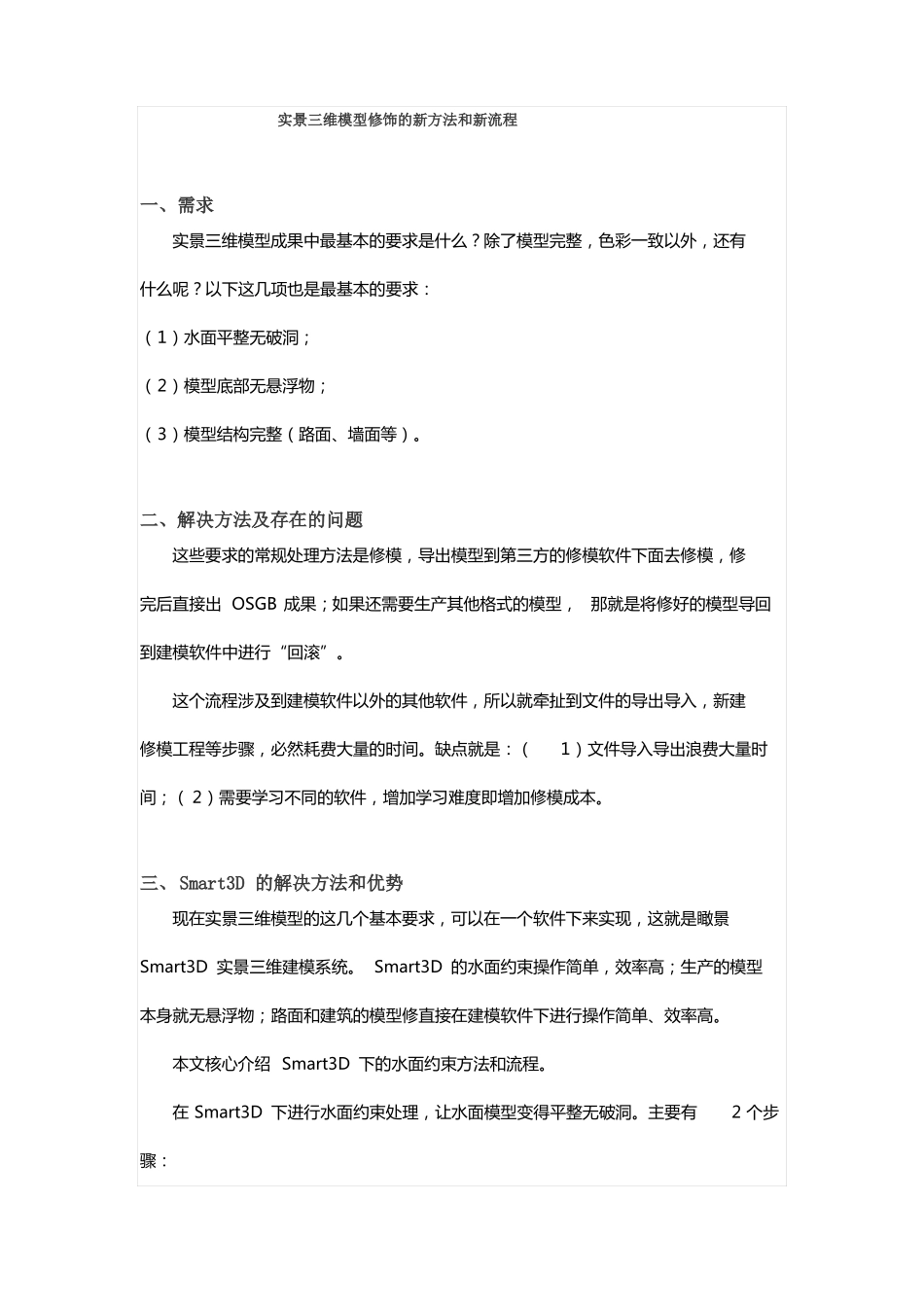

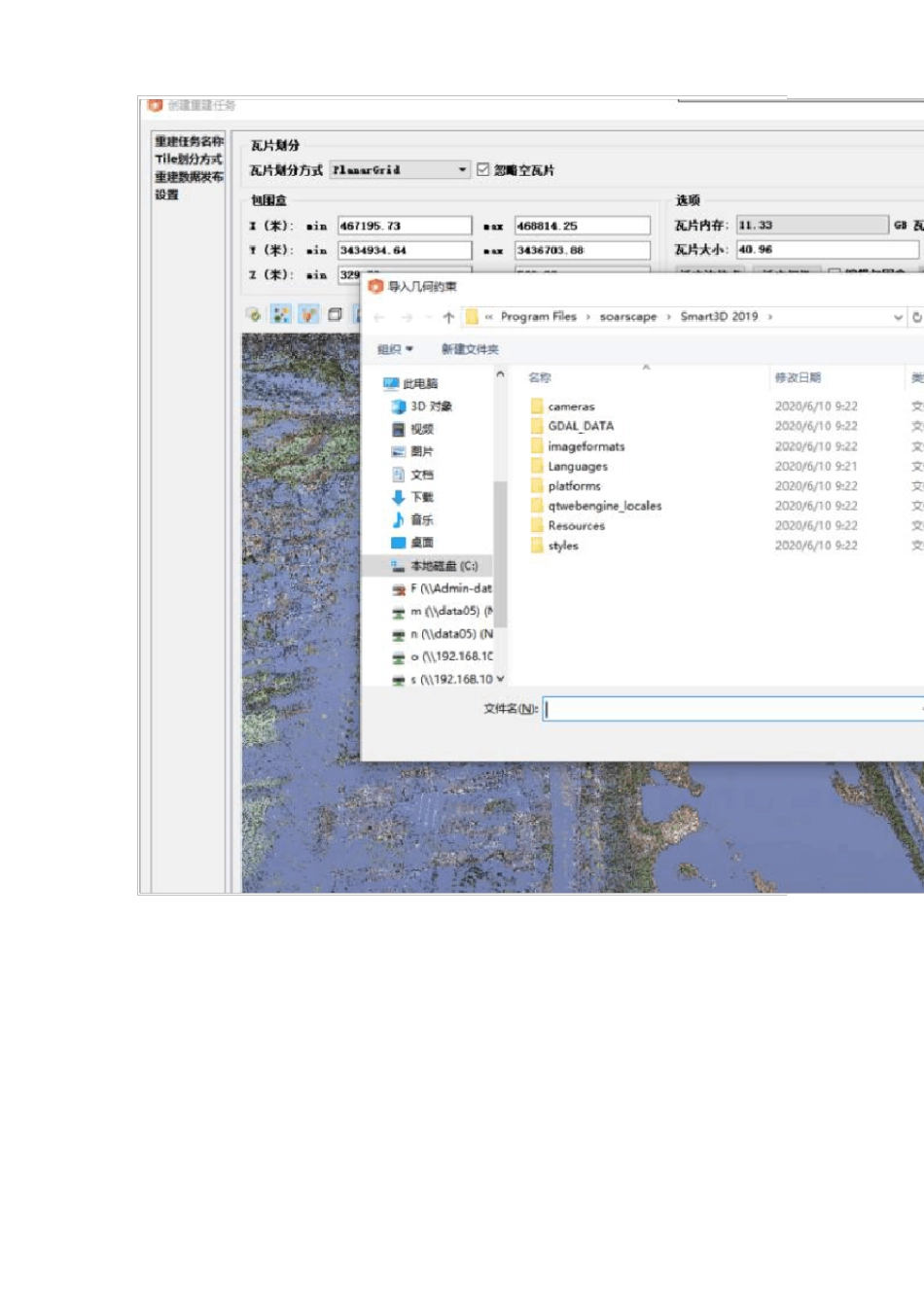

实景三维模型修饰的新方法和新流程一、需求实景三维模型成果中最基本的要求是什么？除了模型完整，色彩一致以外，还有什么呢？以下这几项也是最基本的要求：（1）水面平整无破洞；（2）模型底部无悬浮物；（3）模型结构完整（路面、墙面等）。二、解决方法及存在的问题这些要求的常规处理方法是修模，导出模型到第三方的修模软件下面去修模，修完后直接出OSGB成果；如果还需要生产其他格式的模型，那就是将修好的模型导回到建模软件中进行“回滚”。这个流程涉及到建模软件以外的其他软件，所以就牵扯到文件的导出导入，新建修模工程等步骤，必然耗费大量的时间。缺点就是：（1）文件导入导出浪费大量时间；（2）需要学习不同的软件，增加学习难度即增加修模成本。三、Smart3D的解决方法和优势现在实景三维模型的这几个基本要求，可以在一个软件下来实现，这就是瞰景Smart3D实景三维建模系统。Smart3D的水面约束操作简单，效率高；生产的模型本身就无悬浮物；路面和建筑的模型修直接在建模软件下进行操作简单、效率高。本文核心介绍Smart3D下的水面约束方法和流程。在Smart3D下进行水面约束处理，让水面模型变得平整无破洞。主要有2个步骤：（1）在提交重建任务时，设置水面约束范围进行出模——支持多种范围采集；（2）出模后如果水面有部分凸起、凹陷、悬浮等“症状”，直接在三维模型窗口勾画范围，批量将选中的范围模型进行置平操作——操作顺畅，处理高效。通常情况下步骤（1）就能解决水面问题，少量情况下才需进行步骤（2）的处理。四、详细参数设置和操作流程（1）提交重建任务设置水面约束①设置好分块大小与建模范围②选中几何约束，导入KML或SHP格式的范围区域或手动添加约束范围（范围线可以来自Smart3DViewer下基于地图、正射影像和实景三维模型采集的范围）导入KML或者SHP或者手动沿着岸边画范围线③范围导入或画好之后，手动拖拽箭头调整约束范围的高程位置微调至岸边对齐④设置好约束范围后，直接提交模型水面约束的成果（2）在模型成果上手动添加范围约束，自动水面置平①在三维界面浏览模型，图层树中几何约束->添加几何约束，手动绘制需要置平的区域。三维浏览界面下有凸起水面勾画范围，注意：不要把岸边选中，不然会把岸边拉低②添加完约束范围后，瓦片界面被约束范围包裹的瓦块都会自动变为黄色，选中黄色的瓦块右键重置任务选择对应参数③选择常规重置，根据瓦片实际情况选择补洞方式与水面是否强制压平④确认后，等待模型更新即可模型更新水面约束成果五、案例图片展示任意形状的水面约束约束范围和整体模型加载约束后的水面模型和整体模型水面约束平平整整、干干净净
