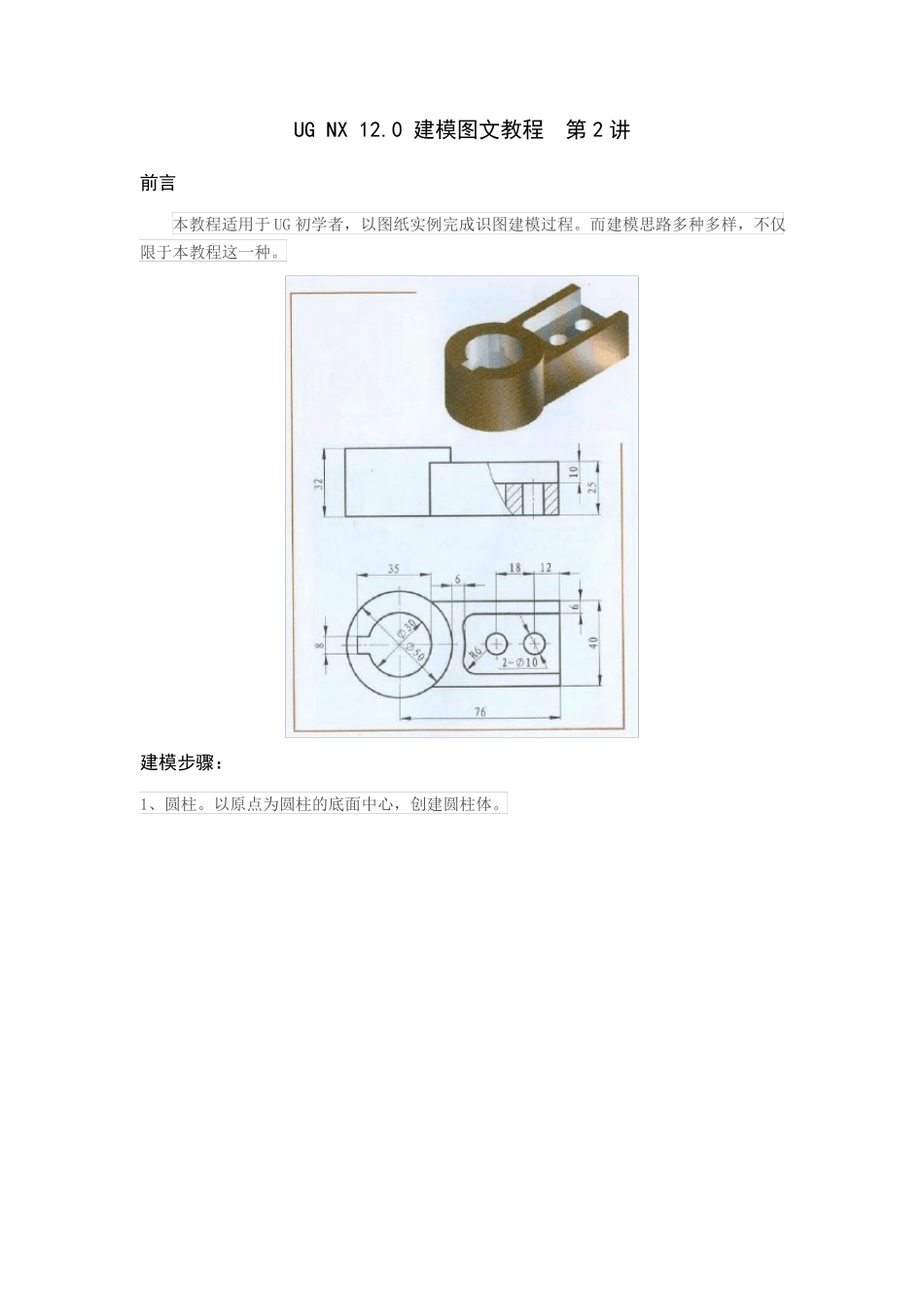

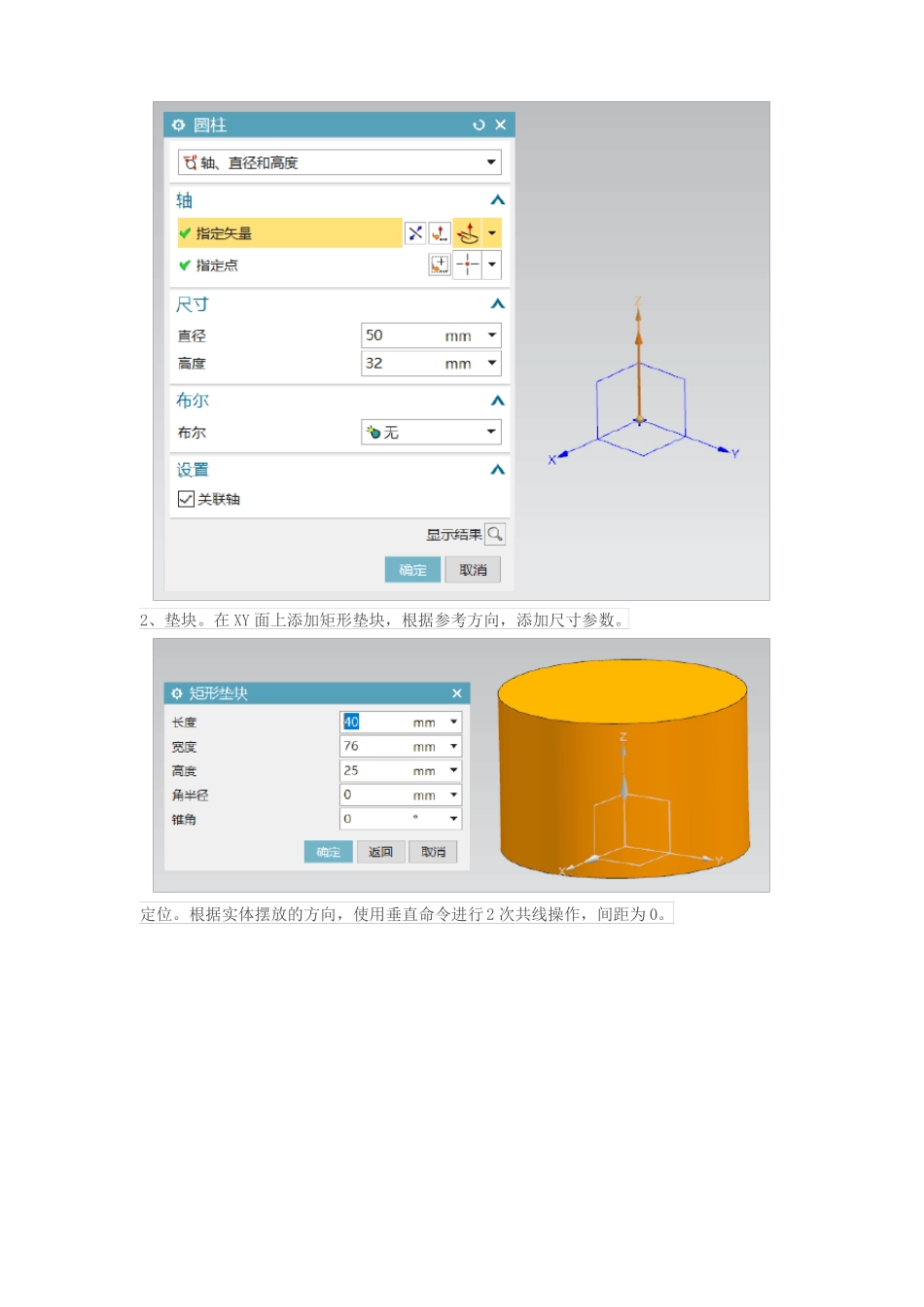

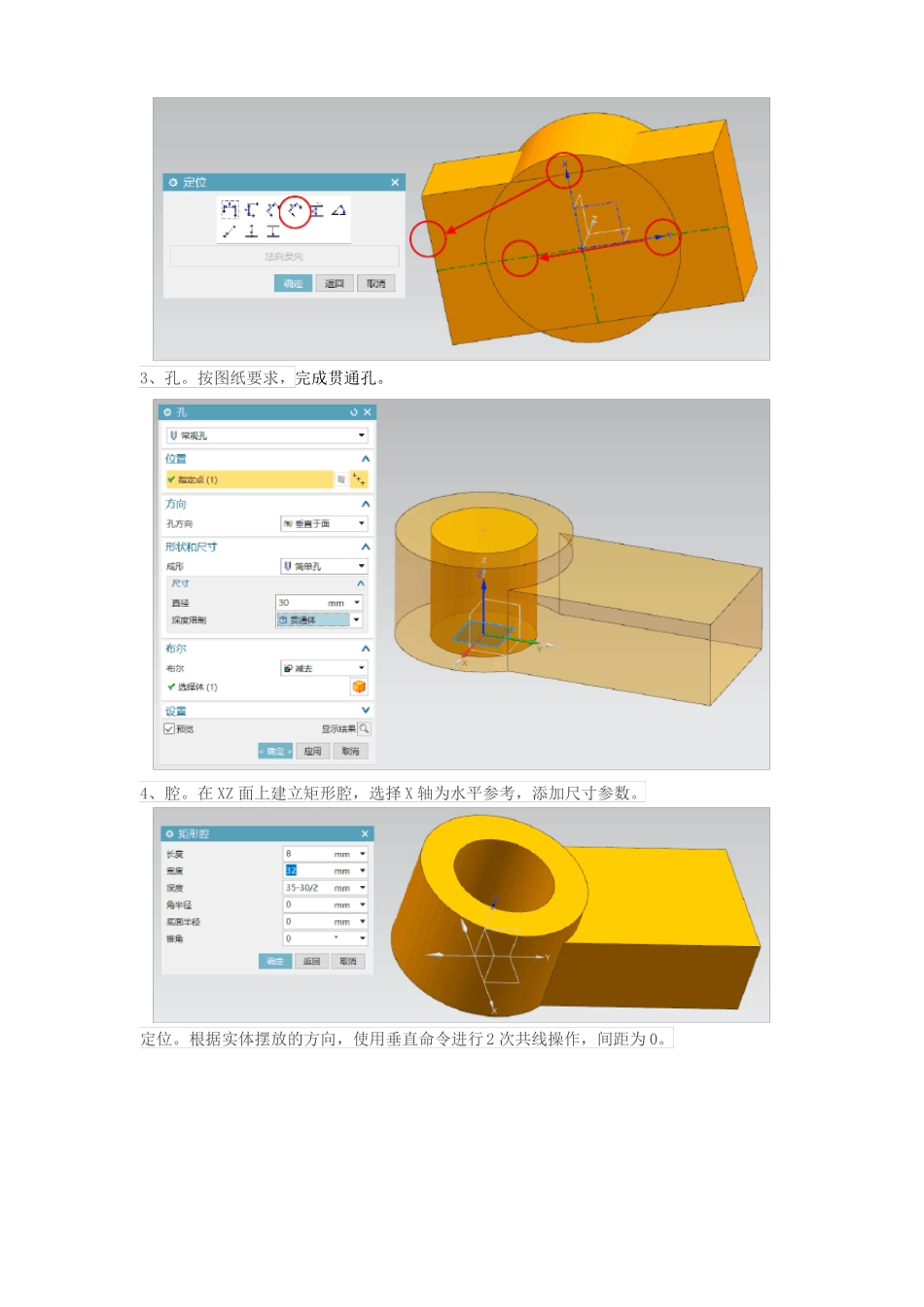

UGNX12.0建模图文教程第2讲前言本教程适用于UG初学者，以图纸实例完成识图建模过程。而建模思路多种多样，不仅限于本教程这一种。建模步骤：1、圆柱。以原点为圆柱的底面中心，创建圆柱体。2、垫块。在XY面上添加矩形垫块，根据参考方向，添加尺寸参数。定位。根据实体摆放的方向，使用垂直命令进行2次共线操作，间距为0。3、孔。按图纸要求，完成贯通孔。4、腔。在XZ面上建立矩形腔，选择X轴为水平参考，添加尺寸参数。定位。根据实体摆放的方向，使用垂直命令进行2次共线操作，间距为0。继续腔命令。选择矩形腔，选择放置平面，选择参考，设置参数，Y轴长度一栏要小一些，只要能做出一个平的腔体断面即可，宽度和深度数值根据图纸设置。定位。根据实体摆放的方向，使用垂直命令进行2次共线操作，间距为0。5、替换面。利用替换偏置功能实现平面替换为圆弧面，原始面选择要替换的平面，替换面选择圆弧面，添加偏置距离。6、孔。首先创建点，捕捉中点，偏置选项直角偏置，Y向偏置-12；重复操作，选择刚建好的点，Y向偏置-18。7、边倒圆。对棱边进行倒圆角。8、完成建模。
