电炉冶炼工艺简介VIP免费

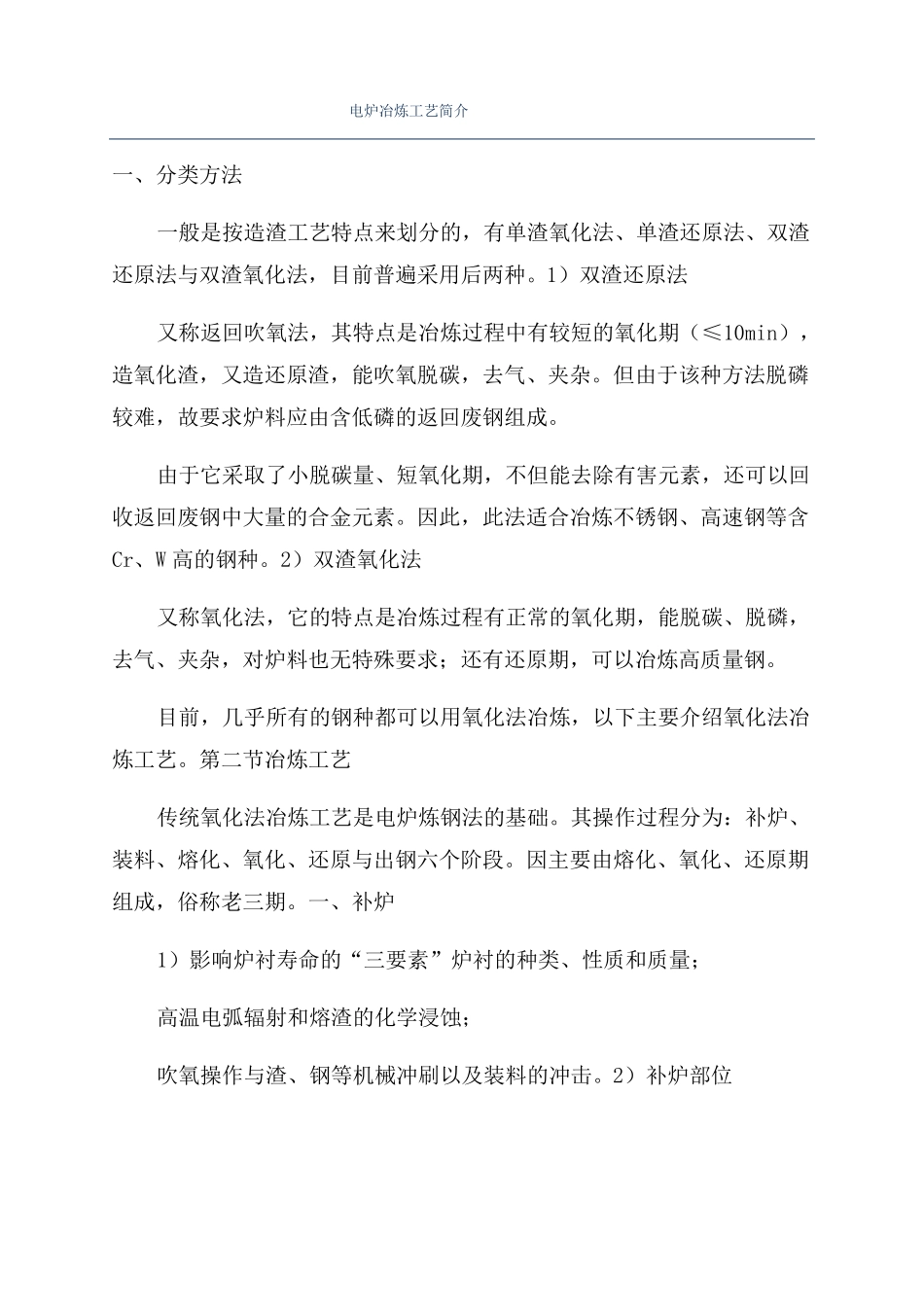

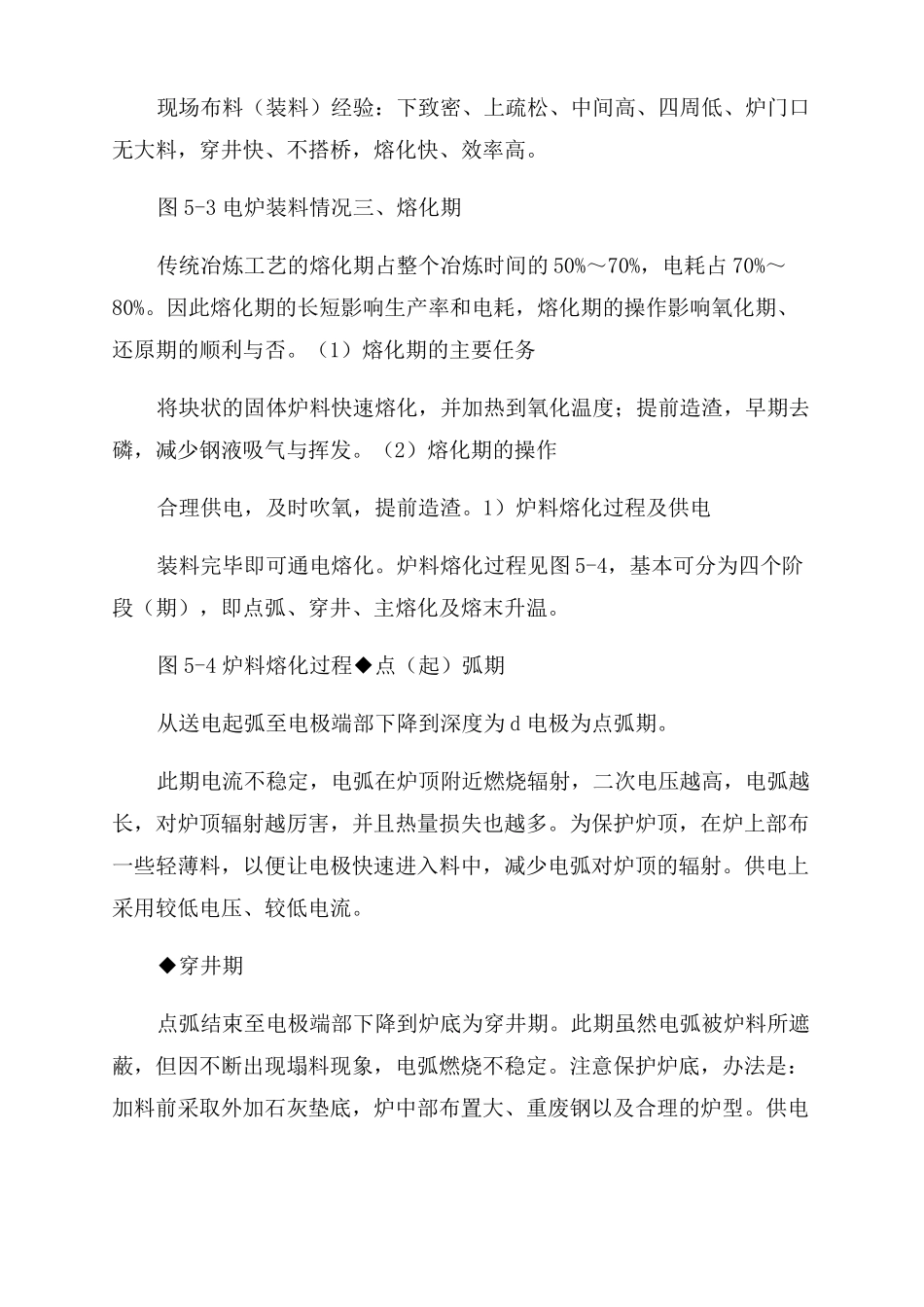

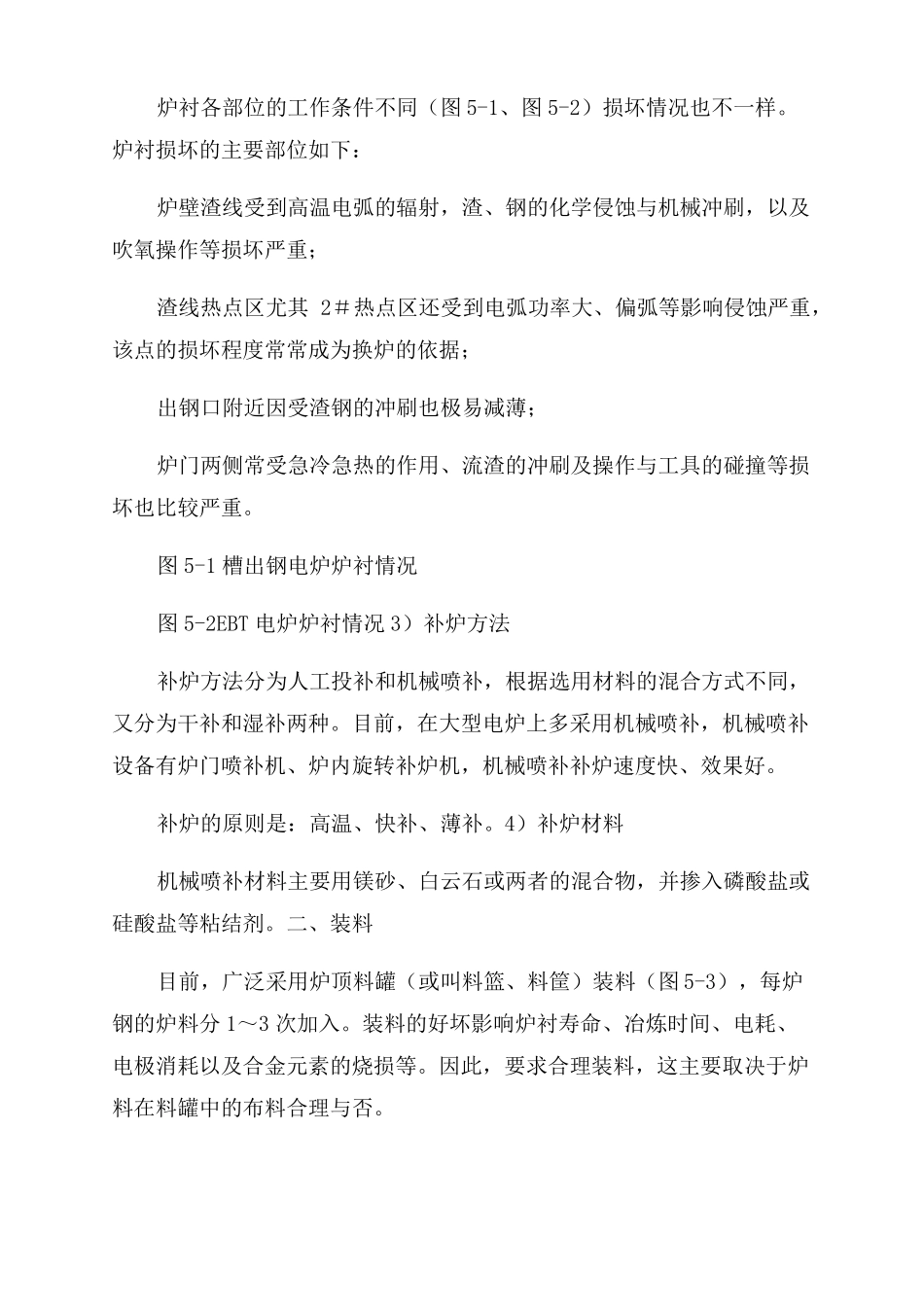

电炉冶炼工艺简介一、分类方法一般是按造渣工艺特点来划分的，有单渣氧化法、单渣还原法、双渣还原法与双渣氧化法，目前普遍采用后两种。1）双渣还原法又称返回吹氧法，其特点是冶炼过程中有较短的氧化期（≤10min），造氧化渣，又造还原渣，能吹氧脱碳，去气、夹杂。但由于该种方法脱磷较难，故要求炉料应由含低磷的返回废钢组成。由于它采取了小脱碳量、短氧化期，不但能去除有害元素，还可以回收返回废钢中大量的合金元素。因此，此法适合冶炼不锈钢、高速钢等含Cr、W高的钢种。2）双渣氧化法又称氧化法，它的特点是冶炼过程有正常的氧化期，能脱碳、脱磷，去气、夹杂，对炉料也无特殊要求；还有还原期，可以冶炼高质量钢。目前，几乎所有的钢种都可以用氧化法冶炼，以下主要介绍氧化法冶炼工艺。第二节冶炼工艺传统氧化法冶炼工艺是电炉炼钢法的基础。其操作过程分为：补炉、装料、熔化、氧化、还原与出钢六个阶段。因主要由熔化、氧化、还原期组成，俗称老三期。一、补炉1）影响炉衬寿命的“三要素”炉衬的种类、性质和质量；高温电弧辐射和熔渣的化学浸蚀；吹氧操作与渣、钢等机械冲刷以及装料的冲击。2）补炉部位炉衬各部位的工作条件不同（图5-1、图5-2）损坏情况也不一样。炉衬损坏的主要部位如下：炉壁渣线受到高温电弧的辐射，渣、钢的化学侵蚀与机械冲刷，以及吹氧操作等损坏严重；渣线热点区尤其2＃热点区还受到电弧功率大、偏弧等影响侵蚀严重，该点的损坏程度常常成为换炉的依据；出钢口附近因受渣钢的冲刷也极易减薄；炉门两侧常受急冷急热的作用、流渣的冲刷及操作与工具的碰撞等损坏也比较严重。图5-1槽出钢电炉炉衬情况图5-2EBT电炉炉衬情况3）补炉方法补炉方法分为人工投补和机械喷补，根据选用材料的混合方式不同，又分为干补和湿补两种。目前，在大型电炉上多采用机械喷补，机械喷补设备有炉门喷补机、炉内旋转补炉机，机械喷补补炉速度快、效果好。补炉的原则是：高温、快补、薄补。4）补炉材料机械喷补材料主要用镁砂、白云石或两者的混合物，并掺入磷酸盐或硅酸盐等粘结剂。二、装料目前，广泛采用炉顶料罐（或叫料篮、料筐）装料（图5-3），每炉钢的炉料分1～3次加入。装料的好坏影响炉衬寿命、冶炼时间、电耗、电极消耗以及合金元素的烧损等。因此，要求合理装料，这主要取决于炉料在料罐中的布料合理与否。现场布料（装料）经验：下致密、上疏松、中间高、四周低、炉门口无大料，穿井快、不搭桥，熔化快、效率高。图5-3电炉装料情况三、熔化期传统冶炼工艺的熔化期占整个冶炼时间的50%～70%，电耗占70%～80%。因此熔化期的长短影响生产率和电耗，熔化期的操作影响氧化期、还原期的顺利与否。（1）熔化期的主要任务将块状的固体炉料快速熔化，并加热到氧化温度；提前造渣，早期去磷，减少钢液吸气与挥发。（2）熔化期的操作合理供电，及时吹氧，提前造渣。1）炉料熔化过程及供电装料完毕即可通电熔化。炉料熔化过程见图5-4，基本可分为四个阶段（期），即点弧、穿井、主熔化及熔末升温。图5-4炉料熔化过程◆点（起）弧期从送电起弧至电极端部下降到深度为d电极为点弧期。此期电流不稳定，电弧在炉顶附近燃烧辐射，二次电压越高，电弧越长，对炉顶辐射越厉害，并且热量损失也越多。为保护炉顶，在炉上部布一些轻薄料，以便让电极快速进入料中，减少电弧对炉顶的辐射。供电上采用较低电压、较低电流。◆穿井期点弧结束至电极端部下降到炉底为穿井期。此期虽然电弧被炉料所遮蔽，但因不断出现塌料现象，电弧燃烧不稳定。注意保护炉底，办法是：加料前采取外加石灰垫底，炉中部布置大、重废钢以及合理的炉型。供电上采取较大的二次电压、较大电流，以增加穿井的直径与穿井的速度。◆主熔化期电极下降至炉底后开始回升时，主熔化期开始（图5-4）。随着炉料不断的熔化，电极渐渐上升，至炉料基本熔化，仅炉坡、渣线附近存在少量炉料，电弧开始暴露时主熔化期结束。主熔化期由于电弧埋入炉料中，电弧稳定、热效率高、传热条件好，故应以最大功率供电，即采用最高电压、最大电流供电。主熔化期时间占整个熔化期的70％以上。◆熔末升温期电弧开始暴露给炉壁至炉...
