光伏电站常用工具VIP免费

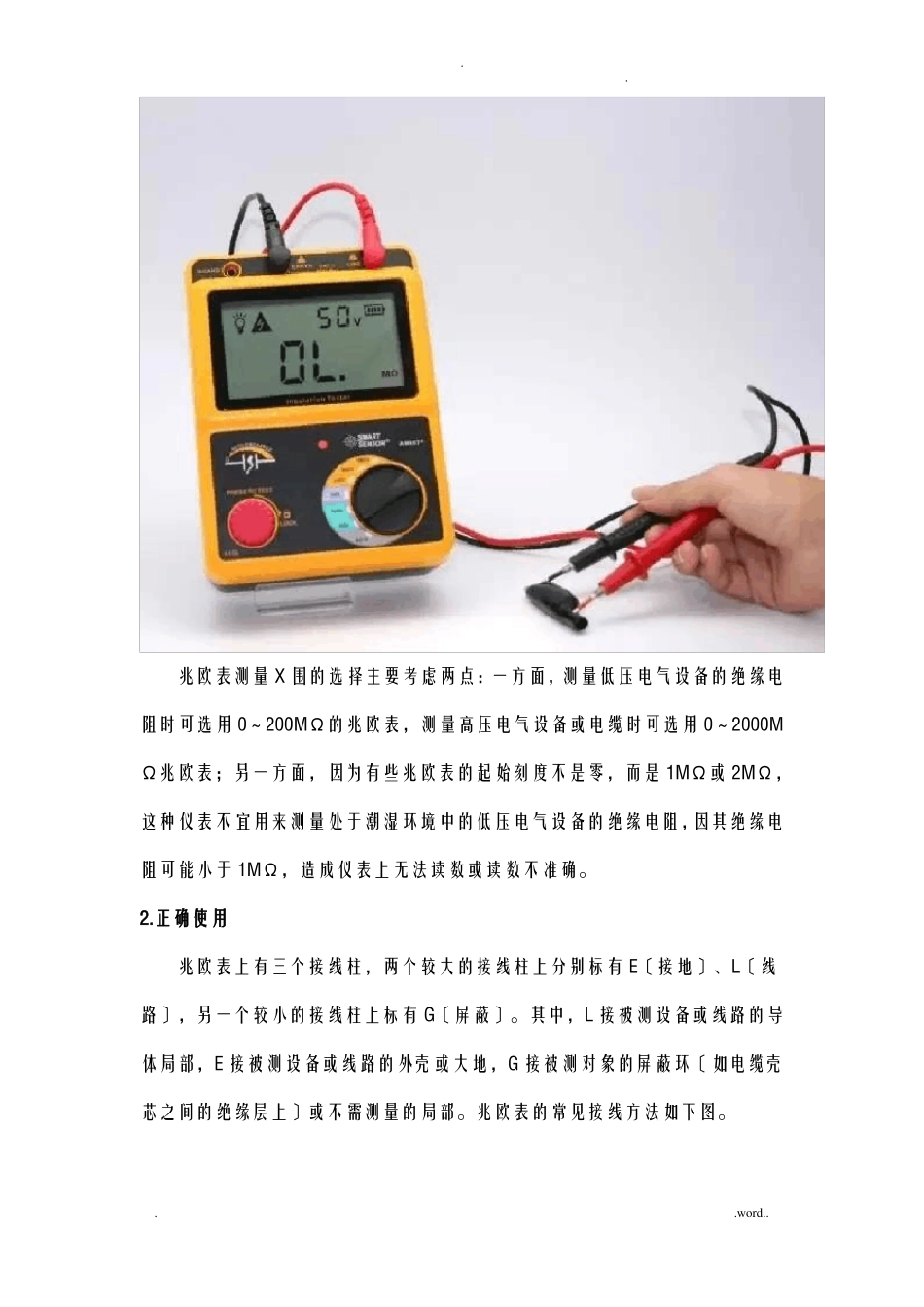

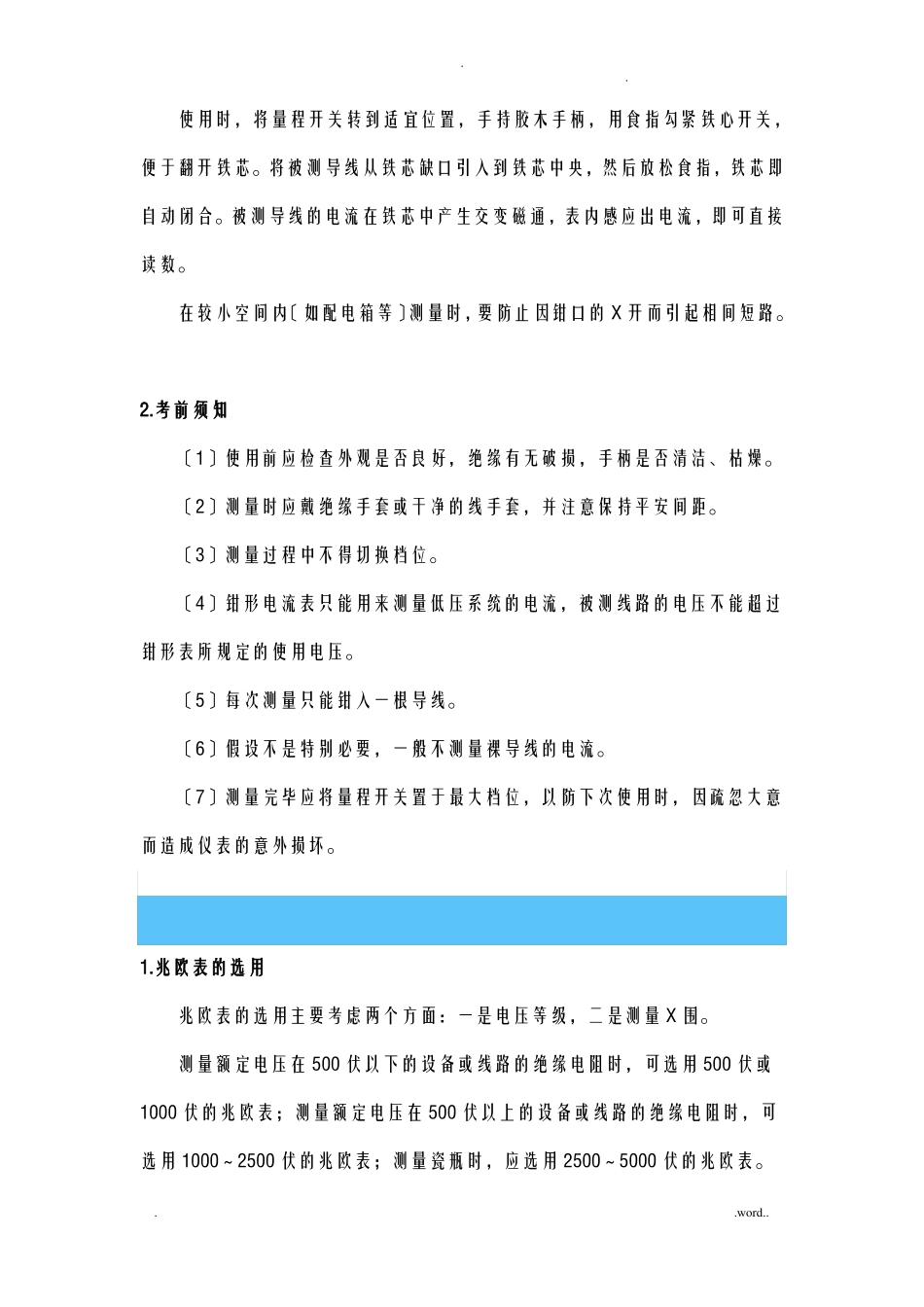

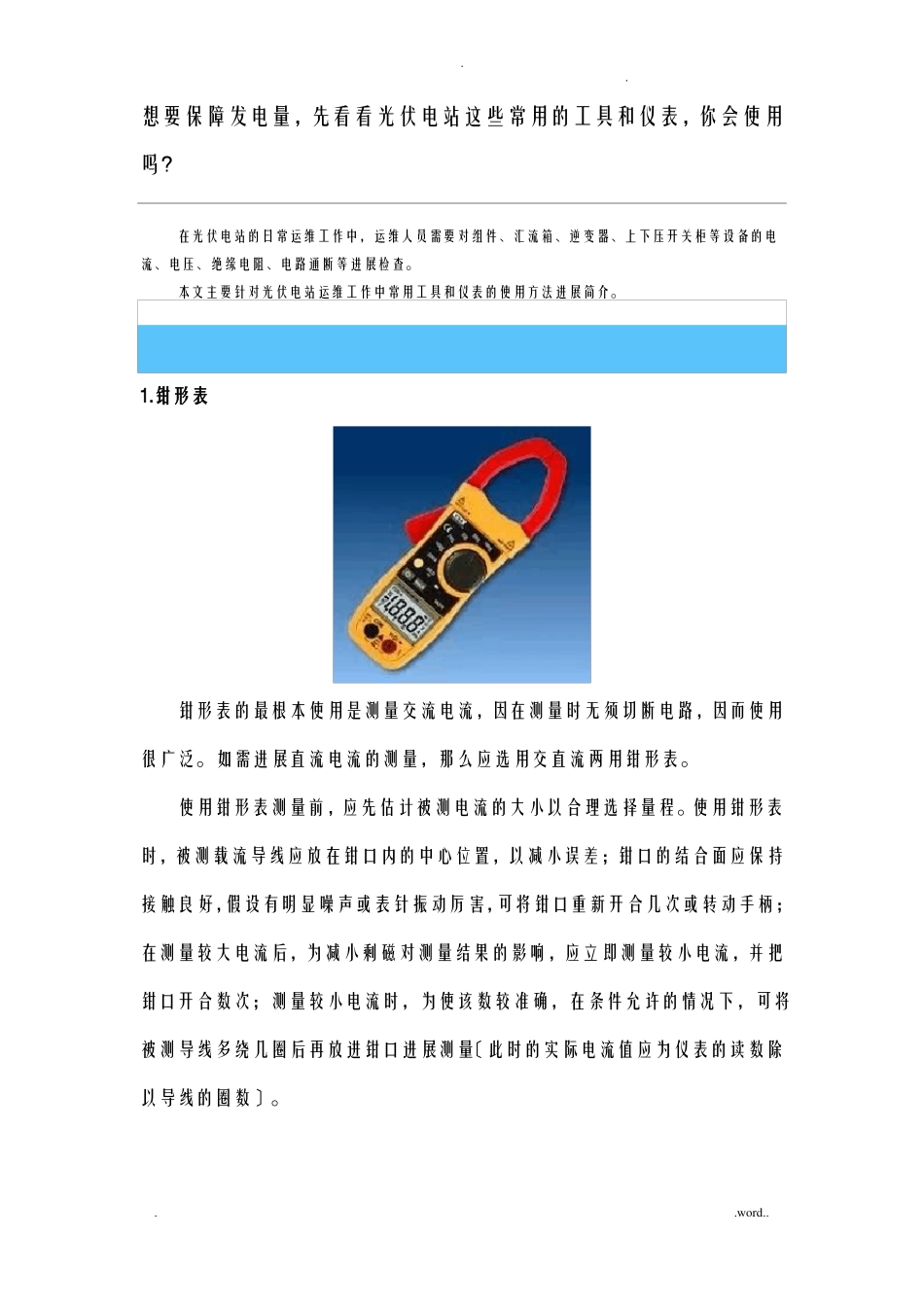

..想要保障发电量，先看看光伏电站这些常用的工具和仪表，你会使用吗？在光伏电站的日常运维工作中，运维人员需要对组件、汇流箱、逆变器、上下压开关柜等设备的电流、电压、绝缘电阻、电路通断等进展检查。本文主要针对光伏电站运维工作中常用工具和仪表的使用方法进展简介。1.钳形表钳形表的最根本使用是测量交流电流，因在测量时无须切断电路，因而使用很广泛。如需进展直流电流的测量，那么应选用交直流两用钳形表。使用钳形表测量前，应先估计被测电流的大小以合理选择量程。使用钳形表时，被测载流导线应放在钳口内的中心位置，以减小误差；钳口的结合面应保持接触良好，假设有明显噪声或表针振动厉害，可将钳口重新开合几次或转动手柄；在测量较大电流后，为减小剩磁对测量结果的影响，应立即测量较小电流，并把钳口开合数次；测量较小电流时，为使该数较准确，在条件允许的情况下，可将被测导线多绕几圈后再放进钳口进展测量〔此时的实际电流值应为仪表的读数除以导线的圈数〕。..word....使用时，将量程开关转到适宜位置，手持胶木手柄，用食指勾紧铁心开关，便于翻开铁芯。将被测导线从铁芯缺口引入到铁芯中央，然后放松食指，铁芯即自动闭合。被测导线的电流在铁芯中产生交变磁通，表内感应出电流，即可直接读数。在较小空间内〔如配电箱等〕测量时，要防止因钳口的X开而引起相间短路。2.考前须知〔1〕使用前应检查外观是否良好，绝缘有无破损，手柄是否清洁、枯燥。〔2〕测量时应戴绝缘手套或干净的线手套，并注意保持平安间距。〔3〕测量过程中不得切换档位。〔4〕钳形电流表只能用来测量低压系统的电流，被测线路的电压不能超过钳形表所规定的使用电压。〔5〕每次测量只能钳入一根导线。〔6〕假设不是特别必要，一般不测量裸导线的电流。〔7〕测量完毕应将量程开关置于最大档位，以防下次使用时，因疏忽大意而造成仪表的意外损坏。1.兆欧表的选用兆欧表的选用主要考虑两个方面：一是电压等级，二是测量X围。测量额定电压在500伏以下的设备或线路的绝缘电阻时，可选用500伏或1000伏的兆欧表；测量额定电压在500伏以上的设备或线路的绝缘电阻时，可选用1000～2500伏的兆欧表；测量瓷瓶时，应选用2500～5000伏的兆欧表。..word....兆欧表测量X围的选择主要考虑两点：一方面，测量低压电气设备的绝缘电阻时可选用0～200MΩ的兆欧表，测量高压电气设备或电缆时可选用0～2000MΩ兆欧表；另一方面，因为有些兆欧表的起始刻度不是零，而是1MΩ或2MΩ，这种仪表不宜用来测量处于潮湿环境中的低压电气设备的绝缘电阻，因其绝缘电阻可能小于1MΩ，造成仪表上无法读数或读数不准确。2.正确使用兆欧表上有三个接线柱，两个较大的接线柱上分别标有E〔接地〕、L〔线路〕，另一个较小的接线柱上标有G〔屏蔽〕。其中，L接被测设备或线路的导体局部，E接被测设备或线路的外壳或大地，G接被测对象的屏蔽环〔如电缆壳芯之间的绝缘层上〕或不需测量的局部。兆欧表的常见接线方法如下图。..word....(a)(b)(c)兆欧表的使用：〔1〕测量前，要先切断被测设备或线路的电源，并将其导电局部对地进展充分放电。用兆欧表测量过的电气设备，也须进展接地放电，才可再次测量或使用。〔2〕测量前，要先检查仪表是否完好：将接线柱L、E分开，由慢到快摇动手柄约1分钟，使兆欧表内发电机转速稳定〔约120转/分〕，指针应指在“:〞处；再将L、E短接，缓慢摇动手柄，指针应指在“O〞处。〔3〕测量时，兆欧表应水平放置平稳。测量过程中，不可用手去触及被测物的测量局部，以防触电。兆欧表的操作方法见图所示：..word....(a)校试摇表的操作方法(b)测量时摇表的操作方法3.考前须知〔1〕仪表与被测物间的连接导线应采用绝缘良好的多股铜芯软线，而不能用双股绝缘线或绞线，且连接线间不得绞在一起，以免造成测量数据不准。〔2〕手摇发电机要保持匀速，不可忽快忽慢地使指针不停地摆动。〔3〕测量过程中，假设发现指针为零，说明被测物的绝缘层可能击穿短路，此时应停顿继续摇动手柄。〔4〕测量具有大电容的设备时，读数后不得立即停顿摇动手柄，否那么已充电的电容将对兆欧表放电，有可能烧坏仪表。〔5〕温度...
