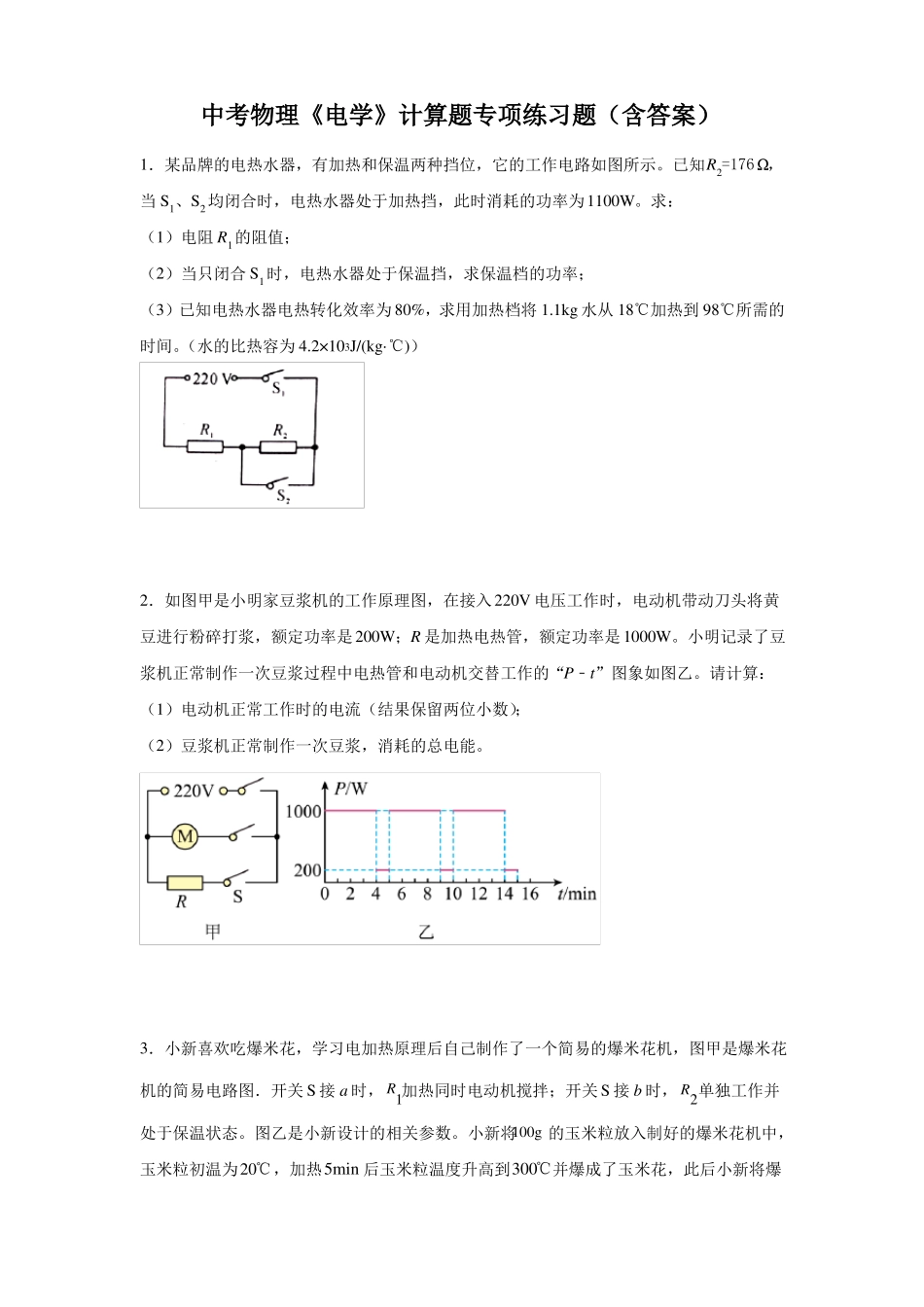

中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的103J/(kg·℃)）时间。（水的比热容为4.2×2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，R1加热同时电动机搅拌；开关S接b时，R2单独工作并处于保温状态。图乙是小新设计的相关参数。小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆3米花机调至保温状态。求：（c玉米1.210J/kg℃）（1）保温状态时电路中的电流；（2）电阻R1的阻值；（3）加热过程电路消耗的电能；（4）电阻R1给玉米加热的效率。4．如图所示电路中，电源电压保持不变，灯泡L标有“8V4W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.7A．求：（1）此时通过灯泡L的电流；（2）定值电阻R的阻值。5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min共用水100kg．假设热水器电热丝正常工作℃)]，求：且产生的热量全部被水吸收[c水＝4.2×103J/(kg·（1）电热丝R1的阻值。（2）用高温挡淋浴20min时水所吸收的热量。（3）该热水器高温挡功率。6．如图，电源两端电压保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表A的示数为1.2A，电流表A1的示数为0.9A。求：（1）电源两端电压U；（2）电阻R2的阻值；（3）若将两个电阻改为串联接入同一电源，则两个电阻两端的电压U1、U2分别为多少？7．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？8．如图所示，电源电压恒定，电阻R2=10Ω，闭合开关S，电流表A、A1的示数分别为0.6A和0.2A。求：（1）通过R2的电流大小；（2）电源电压的大小；（3）通电10s，电阻R2消耗的电能。9．如图甲是一款可调温果汁加热器，图乙是其简化电路图，R1，R2均为加热电阻。当开关接1时，加热器处于保温挡，保温功率为220W；当开关接2时，加热器处于可调温挡，可103J/(kg·℃)]求：调功率范围为220W~1100W。[果汁比热容取4.0×（1）加热电阻R2的阻值；（2）当滑动变阻器R1的阻值调到66Ω时，加热器的功率；（3）若加热器用最大功率对1kg果汁加热2min，果汁的温度升高30℃，求加热器的效率。10．在图甲所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为10欧，滑动变阻器标有“20欧2安”字样。闭合开关S，电流表的示数为1安，电压表、电流表的表盘如图乙（a）（b）所示。（1）求电压表的示数U1；（2）求滑动变阻器连入电路的阻值R2；（3）移动滑动变阻器滑片P，使电流表示数变化量最大，求最大变化量I最大。11．在图（a）所示的电路中，电源电压为10V且保持不变，滑动变阻器R2上标有“3A”字样，且滑片P在最大阻值处。闭合开关S，电流表A1示数为2A，电流表A的示数如图（b）所示。①求电阻R1的阻值。②移动变阻器滑片P，在保证电路中各元件不损坏的情况下，求连入电路R2的阻值范围。12．小明设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理如图a所示。其中，电源两端电压U＝4V（恒定不变），电压表的量程为0~3V，R1是热敏电阻，其电阻随环境温度变化的关系...
