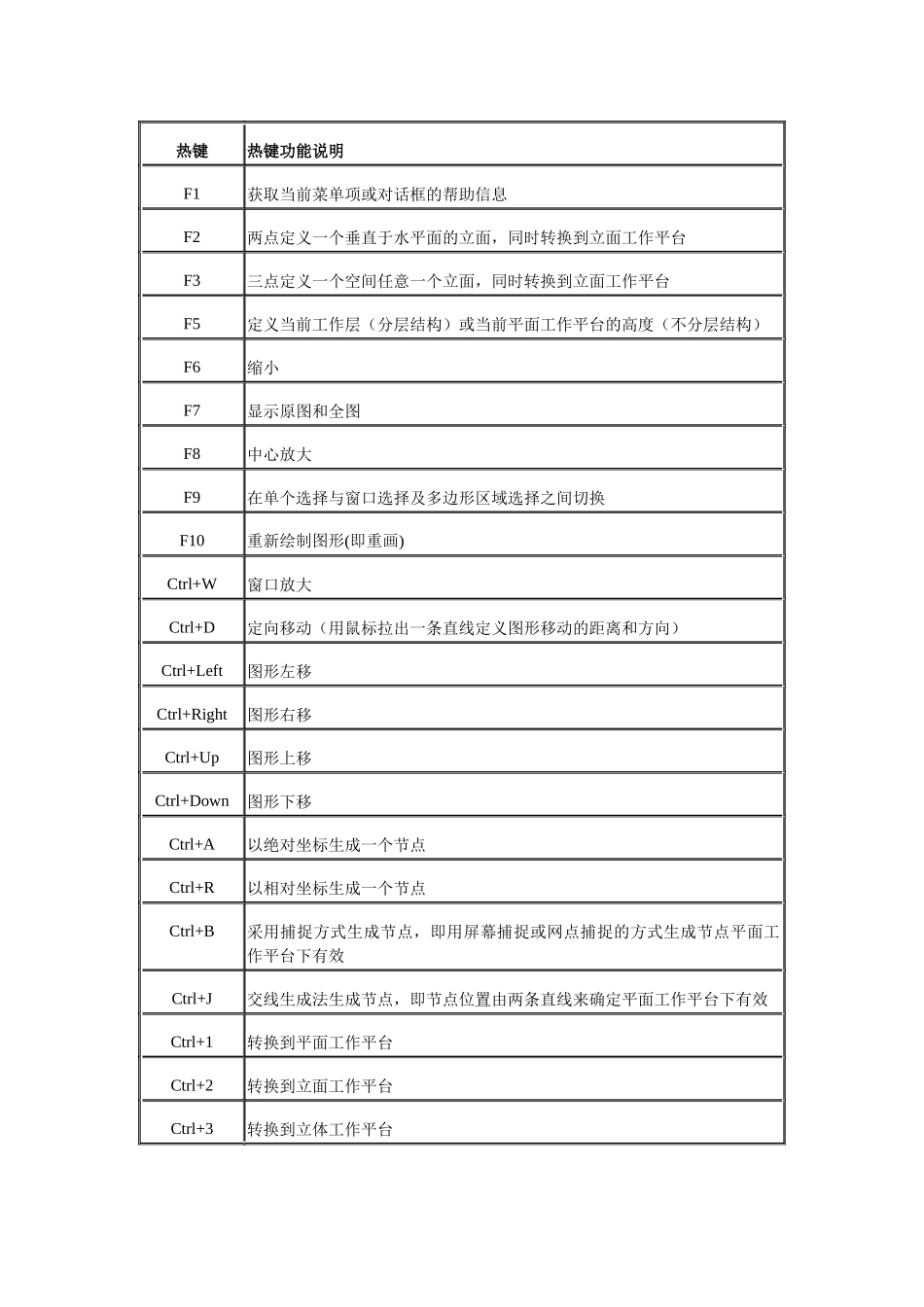

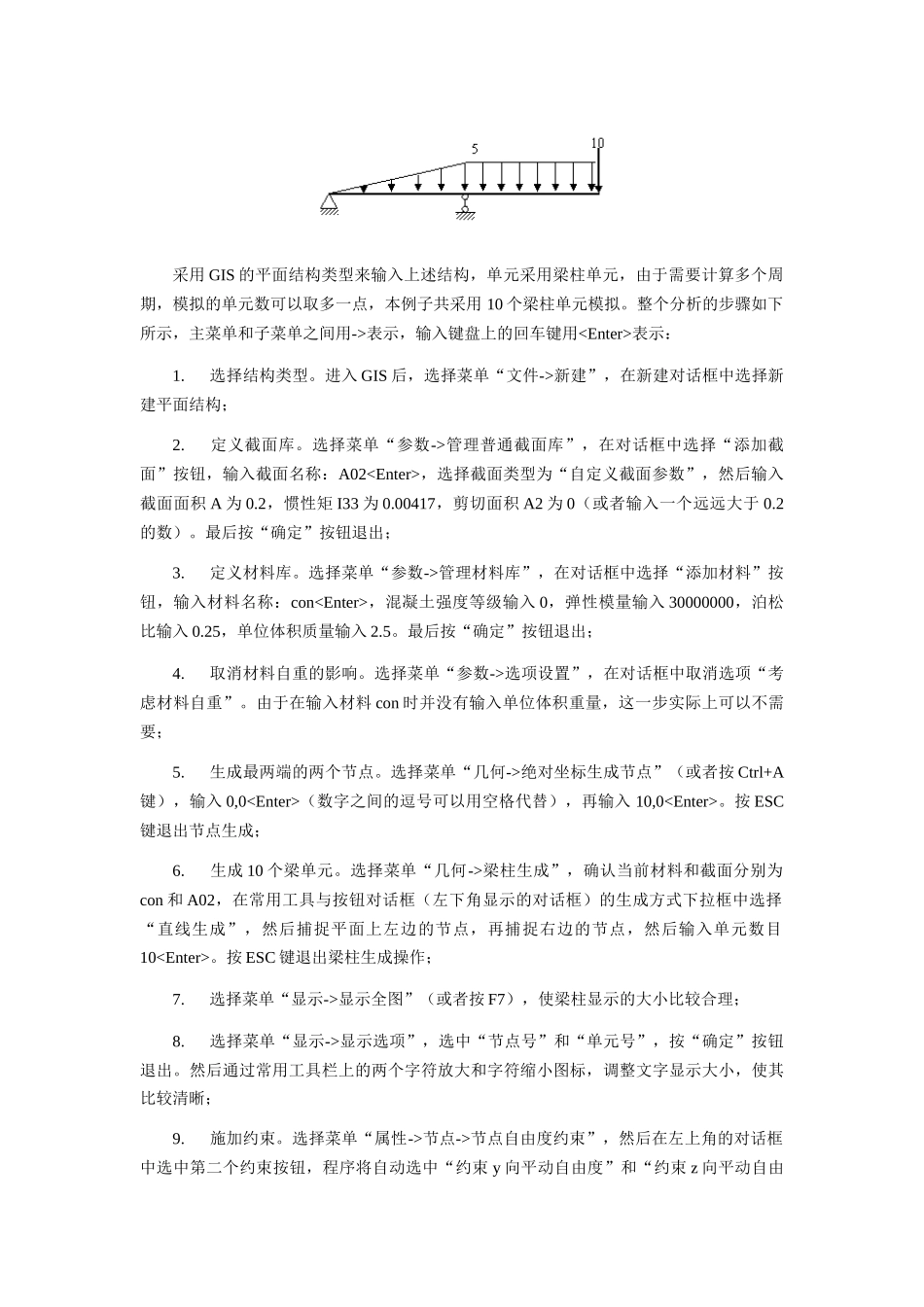

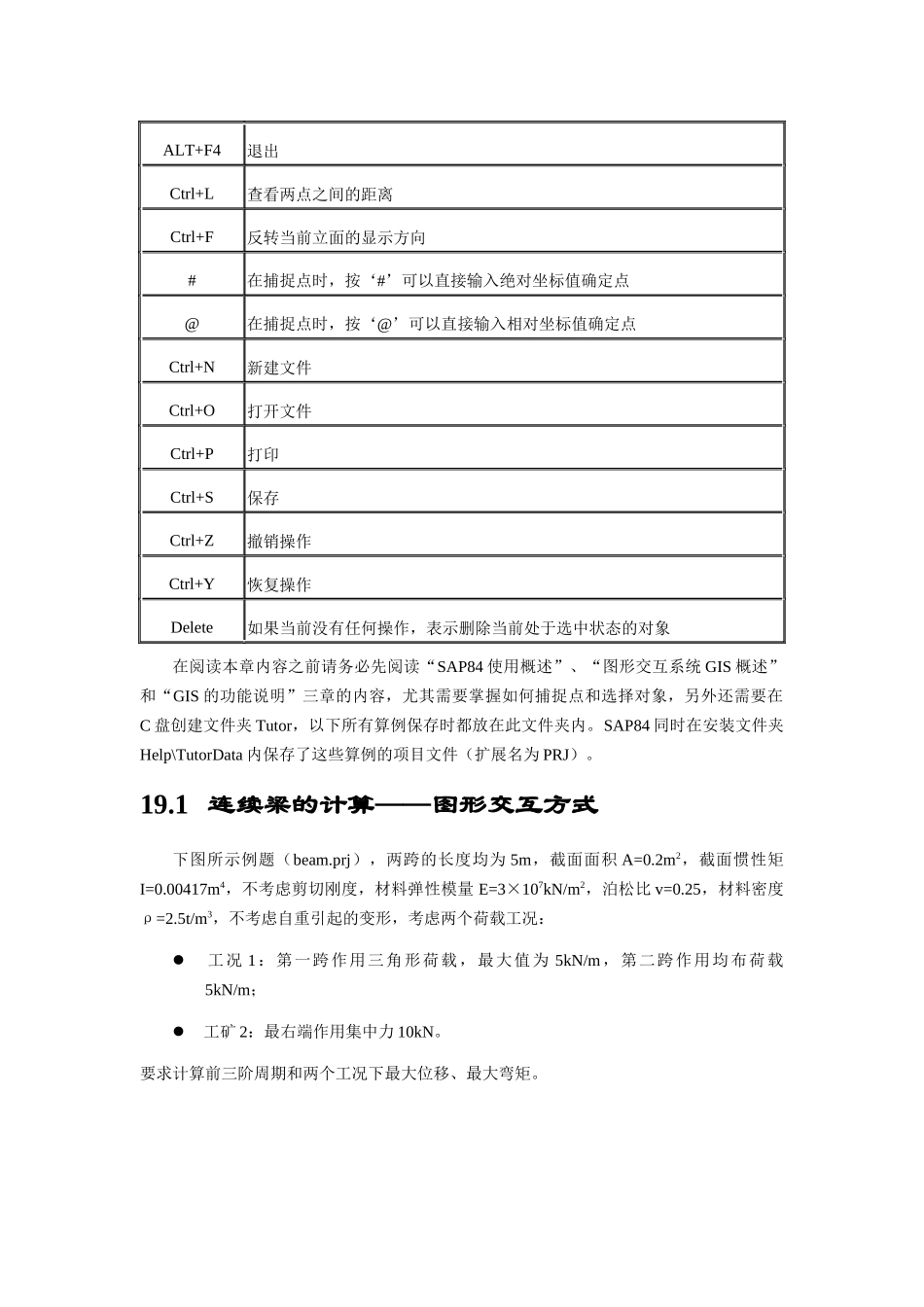

热键热键功能说明F1获取当前菜单项或对话框的帮助信息F2两点定义一个垂直于水平面的立面，同时转换到立面工作平台F3三点定义一个空间任意一个立面，同时转换到立面工作平台F5定义当前工作层（分层结构）或当前平面工作平台的高度（不分层结构）F6缩小F7显示原图和全图F8中心放大F9在单个选择与窗口选择及多边形区域选择之间切换F10重新绘制图形(即重画)Ctrl+W窗口放大Ctrl+D定向移动（用鼠标拉出一条直线定义图形移动的距离和方向）Ctrl+Left图形左移Ctrl+Right图形右移Ctrl+Up图形上移Ctrl+Down图形下移Ctrl+A以绝对坐标生成一个节点Ctrl+R以相对坐标生成一个节点Ctrl+B采用捕捉方式生成节点，即用屏幕捕捉或网点捕捉的方式生成节点平面工作平台下有效Ctrl+J交线生成法生成节点，即节点位置由两条直线来确定平面工作平台下有效Ctrl+1转换到平面工作平台Ctrl+2转换到立面工作平台Ctrl+3转换到立体工作平台ALT+F4退出Ctrl+L查看两点之间的距离Ctrl+F反转当前立面的显示方向#在捕捉点时，按‘#’可以直接输入绝对坐标值确定点@在捕捉点时，按‘@’可以直接输入相对坐标值确定点Ctrl+N新建文件Ctrl+O打开文件Ctrl+P打印Ctrl+S保存Ctrl+Z撤销操作Ctrl+Y恢复操作Delete如果当前没有任何操作，表示删除当前处于选中状态的对象在阅读本章内容之前请务必先阅读“SAP84使用概述”、“图形交互系统GIS概述”和“GIS的功能说明”三章的内容，尤其需要掌握如何捕捉点和选择对象，另外还需要在C盘创建文件夹Tutor，以下所有算例保存时都放在此文件夹内。SAP84同时在安装文件夹Help\TutorData内保存了这些算例的项目文件（扩展名为PRJ）。19.1连续梁的计算──图形交互方式下图所示例题（beam.prj），两跨的长度均为5m，截面面积A=0.2m2，截面惯性矩I=0.00417m4，不考虑剪切刚度，材料弹性模量E=3×107kN/m2，泊松比v=0.25，材料密度ρ=2.5t/m3，不考虑自重引起的变形，考虑两个荷载工况：工况1：第一跨作用三角形荷载，最大值为5kN/m，第二跨作用均布荷载5kN/m；工矿2：最右端作用集中力10kN。要求计算前三阶周期和两个工况下最大位移、最大弯矩。采用GIS的平面结构类型来输入上述结构，单元采用梁柱单元，由于需要计算多个周期，模拟的单元数可以取多一点，本例子共采用10个梁柱单元模拟。整个分析的步骤如下所示，主菜单和子菜单之间用->表示，输入键盘上的回车键用表示：1.选择结构类型。进入GIS后，选择菜单“文件->新建”，在新建对话框中选择新建平面结构；2.定义截面库。选择菜单“参数->管理普通截面库”，在对话框中选择“添加截面”按钮，输入截面名称：A02，选择截面类型为“自定义截面参数”，然后输入截面面积A为0.2，惯性矩I33为0.00417，剪切面积A2为0（或者输入一个远远大于0.2的数）。最后按“确定”按钮退出；3.定义材料库。选择菜单“参数->管理材料库”，在对话框中选择“添加材料”按钮，输入材料名称：con，混凝土强度等级输入0，弹性模量输入30000000，泊松比输入0.25，单位体积质量输入2.5。最后按“确定”按钮退出；4.取消材料自重的影响。选择菜单“参数->选项设置”，在对话框中取消选项“考虑材料自重”。由于在输入材料con时并没有输入单位体积重量，这一步实际上可以不需要；5.生成最两端的两个节点。选择菜单“几何->绝对坐标生成节点”（或者按Ctrl+A键），输入0,0（数字之间的逗号可以用空格代替），再输入10,0。按ESC键退出节点生成；6.生成10个梁单元。选择菜单“几何->梁柱生成”，确认当前材料和截面分别为con和A02，在常用工具与按钮对话框（左下角显示的对话框）的生成方式下拉框中选择“直线生成”，然后捕捉平面上左边的节点，再捕捉右边的节点，然后输入单元数目10。按ESC键退出梁柱生成操作；7.选择菜单“显示->显示全图”（或者按F7），使梁柱显示的大小比较合理；8.选择菜单“显示->显示选项”，选中“节点号”和“单元号”，按“确定”按钮退出。然后通过常用工具栏上的两个字符放大和字符缩小图标，调整文字显示大小，使其比较清晰；9.施加约束。选择菜单“属性->节点->节点自由度约束”，然后在...
