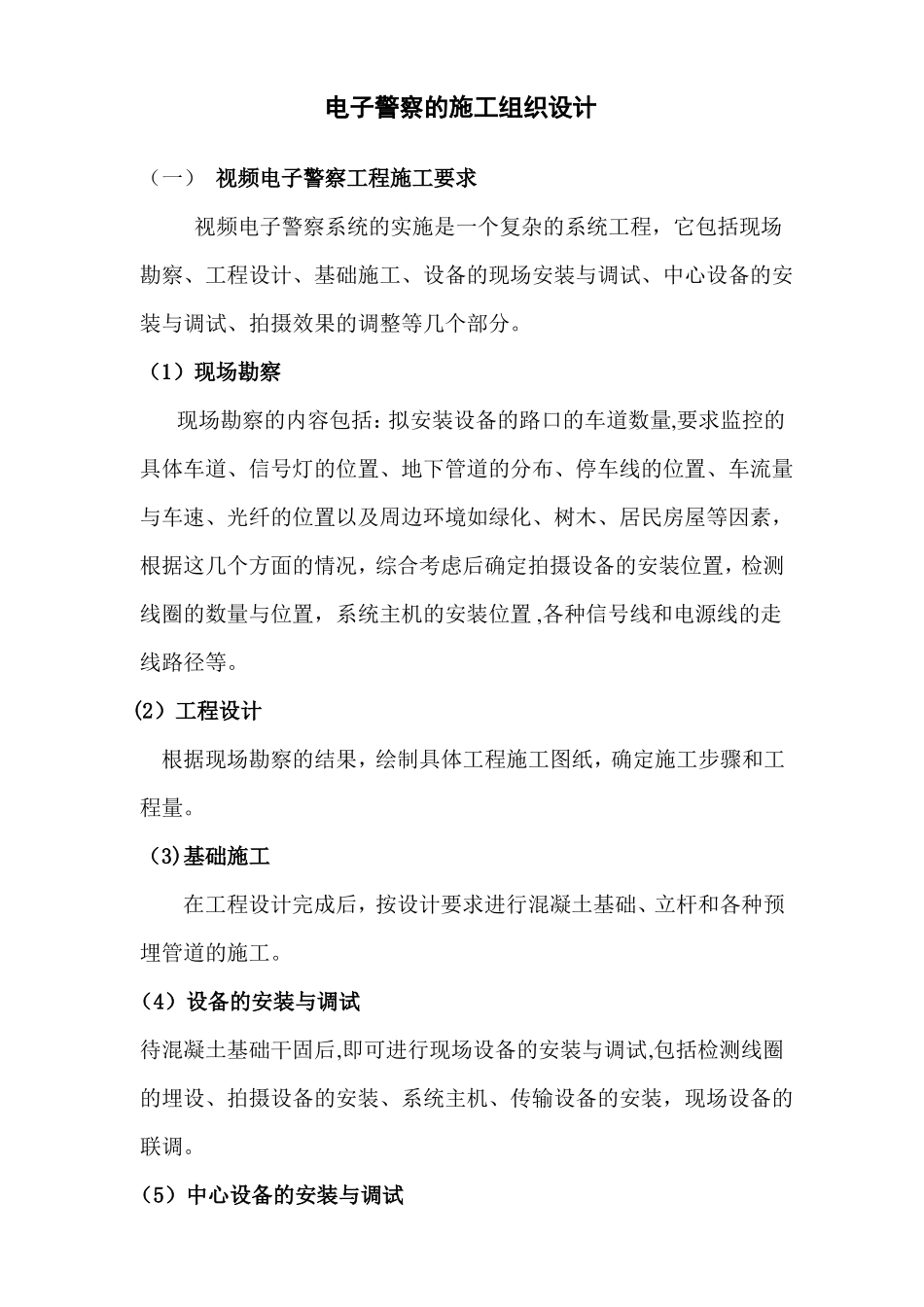

电子警察的施工组织设计（一）视频电子警察工程施工要求视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。（1）现场勘察现场勘察的内容包括：拟安装设备的路口的车道数量,要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置,各种信号线和电源线的走线路径等。(2）工程设计根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。（3)基础施工在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。（4）设备的安装与调试待混凝土基础干固后,即可进行现场设备的安装与调试,包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。（5）中心设备的安装与调试中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试.(6）拍摄效果的调整现场设备安装调试完成后,初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果.（二）视频电子警察系统基础施工要求视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等.1、基础施工任务基础施工具体工作包括以下几项：（1）开挖过路路面、敷设过街管道(2)浇注辅助照明灯杆的混凝土基础。（3）浇注摄像机杆混凝土基础。（4）接线井的土建施工,混凝土基础与接线井之间的穿线管道施工及敷设。（5）灯杆、摄像机杆、安装附件（摄像机底座包箍、灯具紧固件）的机械加工和制造。(6)灯杆、摄像机杆的吊装。2、基础施工要求(1）照明灯杆的混凝土基础要求：混凝土基础尺寸（具体工程参见相关图纸）混凝土标号（2）摄像机杆的混凝土基础要求:混凝土基础尺寸（具体工程参见相关图纸）混凝土标号（3）灯杆、摄象机杆要求：杆材尺寸、规格、加强筋结构(参见工程相关图纸）杆材表面镀锌杆件上必须留有进出线所用的预留孔（4）灯杆，摄像机杆，接线井等构件之间必须留有穿线所用的铅丝。(5)走线地沟采用十字路口的专用走线地井.（6）立杆下部采用法兰盘与混凝土基础联接，地脚螺栓采用M18的4根或6根。基础中预埋3寸护套管，用于穿线。（7)接地柱采用45mm角钢，长度1500mm，与地脚螺栓用钢板或铜板联接,保证接头接触良好。3、基础施工验收基础施工完成后必须对照设计图纸进行质量验收，以检查：(1)灯杆、摄像机杆的尺寸、强度、位置是否满足要求（2）预留穿线孔的位置、尺寸是否合适(3)各紧固件、附件的机械尺寸是否准确（4)架线设施是否到位如发现问题应及时返工,以免影响整个工程的质量.4、线路施工规范由于本系统安装在市区的十字路口，系统连接线路包括照明电源线、摄像机电源线、视频信号线、车辆检测信号线、多相位信号线等，其施工时应严格按下列要求执行：（1）线路的应有利于缩短线路长度，便于施工和维修，减少与其它管线等障碍物的交叉。（2）线路敷设采用地下埋线，具体选用应以当地的地形、地貌、建筑设施和用户要求来决定。（3）采用地下埋线时应考虑：必须采用金属管或聚乙烯管作为保护管道，在通过交通要道时，应穿钢管保护。（4）采用架空走线时应考虑：（本次工程不采用架空方式）由于电缆不能承受大的拉力，必须使用钢丝绳把电缆吊起来；室外电线杆之间的距离按40m考虑,杆长一般为6m，杆埋深为1m；用电缆挂钩把电缆卡挂在钢绳上。同电压等级，不同电流类别的线路，在走线时不能穿在同一管内或线槽的同一槽孔内。各种电缆导线在敷设前必须用万用表测量导线的通断情况，如果电缆内部已经发生断路或短路,则不能使用.在线路施工时严格防止电缆受到过大的张力，以免造成内部导线损伤和断裂.穿线使用的各种管道,必须在穿线前检查管内是否存在铁屑及毛刺。切断口应锉平，管口应光滑无毛刺，以防损伤导线.导线在穿线管内不得有接头或扭结.导线的接头应在接线盒内焊接或用端子连接,严...
