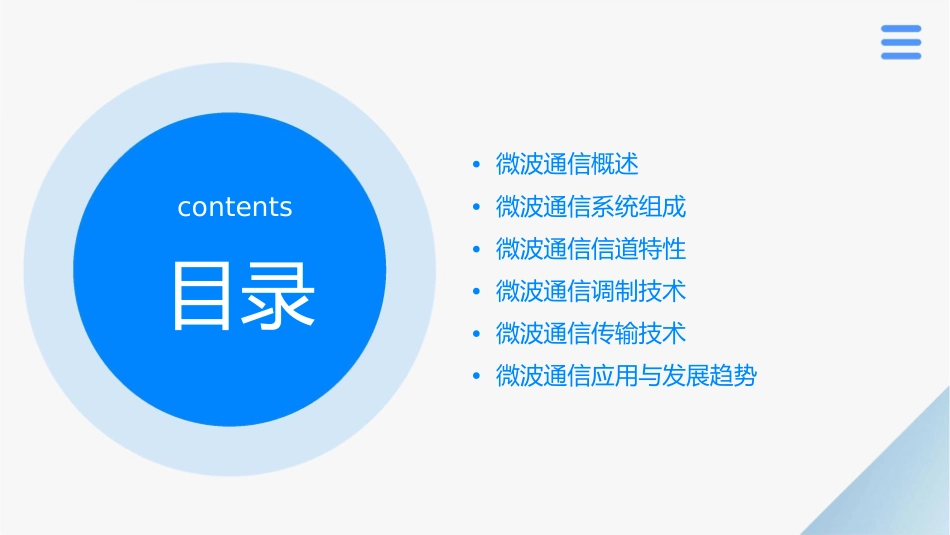

微波通信基•微波通信概述contents•微波通信系统组成•微波通信信道特性•微波通信调制技术•微波通信传输技术•微波通信应用与发展趋势目录微波通信概述01定义与特点定义微波通信是一种利用微波频段进行信息传输的通信方式。特点具有频带宽、容量大、传输速率高、抗干扰能力强等优点，但也存在传输距离短、穿透能力弱等局限。微波通信的历史与发展010203起源发展历程现代应用20世纪40年代，随着雷达和电子管技术的快速发展，人们开始利用微波频段进行通信。经历了从模拟信号到数字信号，从固定站到移动站，从模拟调制到数字调制等阶段。广泛应用于移动通信、卫星通信、广播电视等领域。微波通信的频率范围国际规定根据国际电信联盟（ITU）的规定，微波通信的频率范围为1-10GHz。常用频段在移动通信中，常用的微波频段包括2.4GHz、5.8GHz等；在卫星通信中，常用的微波频段包括C波段、Ku波段等。微波通信系02发射机调制器功率放大器低噪声放大器将低频信号转化为微波信将调制后的微波信号进行放大，提高发射功率。对发射信号进行前置放大，降低信号噪声干扰。号，以便通过天线进行传输。接收机混频器将接收到的微波信号转换为低频信号，便于后续处理。高频放大器对接收到的微弱信号进行放大，提高接收灵敏度。解调器从低频信号中提取原始信息，还原为原始信号。天线抛物面天线平板天线偶极子天线聚焦接收到的微波信号，提高接收效率。适用于移动通信和便携式设备，具有体积小、重量轻的优点。适用于短波通信，具有结构简单、成本低的优点。馈线同轴馈线具有优良的屏蔽性能和传输性能，适用于长距离传输。波导馈线适用于大功率传输，具有较低的损耗和较高的传输效率。微波通信信道特性03大气层对微波通信的影响大气层对微波通信的衰减作用1大气层中的水蒸气、氧气和二氧化碳等分子会对微波产生吸收作用，导致信号衰减。大气层对微波通信的折射效应大气层中的不均匀温度分布会导致折射率变化，从而影响微波信号的传播方向和速度。23大气层对微波通信的多径效应由于大气层中各种分子的散射作用，同一信号可以在不同路径上传播，导致接收端接收到多个信号副本，产生多径干扰。地理环境对微波通信的影响地形对微波通信的影响地形起伏会导致微波信号的传播距离和方向发生变化，可能产生阴影效应和多径干扰。建筑物对微波通信的影响建筑物对微波信号产生反射和散射作用，可能改变信号的传播方向和速度，导致信号衰减和时变效应。植被对微波通信的影响植被对微波信号的吸收作用可能导致信号衰减，同时植被的覆盖也会改变地形对信号传播的影响。噪声与干扰对微波通信的影响噪声对微波通信的影响噪声是不可避免的，主要包括热噪声、散粒噪声和闪烁噪声等，会对接收端检测信号产生影响。干扰对微波通信的影响各种干扰源会产生干扰信号，与有用信号叠加在一起，导致接收端接收到的信号质量下降。微波通信制04模拟调制技术调频（FM）频率变化与模拟信号幅度对应。0102带宽窄，频偏小。调相（PM）0304相位变化与模拟信号幅度对应。带宽窄，频偏小。0506数字调制技术振幅键控（ASK）用载波的幅度变化来代表数字信号的0、1比特。抗噪声性能较差。数字调制技术频移键控（FSK）用载波的两个不同频率来代表数字信号的0、1比特。比ASK有更好的抗噪声性能。数字调制技术相移键控（PSK）用载波的相位偏移来代表数字信号的0、1比特。比ASK和FSK有更好的抗噪声性能。多路复用技术可以同时传输多路信号。时分复用（TDM）频分复用（FDM）将频率划分为多个频带，每个频带传输一路信号。将时间划分为多个时隙，每个时隙传输一路信号。可以同时传输多路信号。微波通信05直线传输技术直线传输技术是指将微波信号直接从一个站点传输到另一个站点的技术。这种技术主要应用于视距通信，其优点是简单、易于实现，但传输距离受到限制。直线传输技术通常采用点对点通信方式，即两个站点之间直接进行通信。这种方式的优点是传输距离远、传输速度快，但需要铺设大量的光纤或电缆，因此成本较高。反射传输技术反射传输技术是指将微波信号通过反射面进行传输的技术。这种技术主要应用于卫星通信和无线局域网等领域，其优点是...
