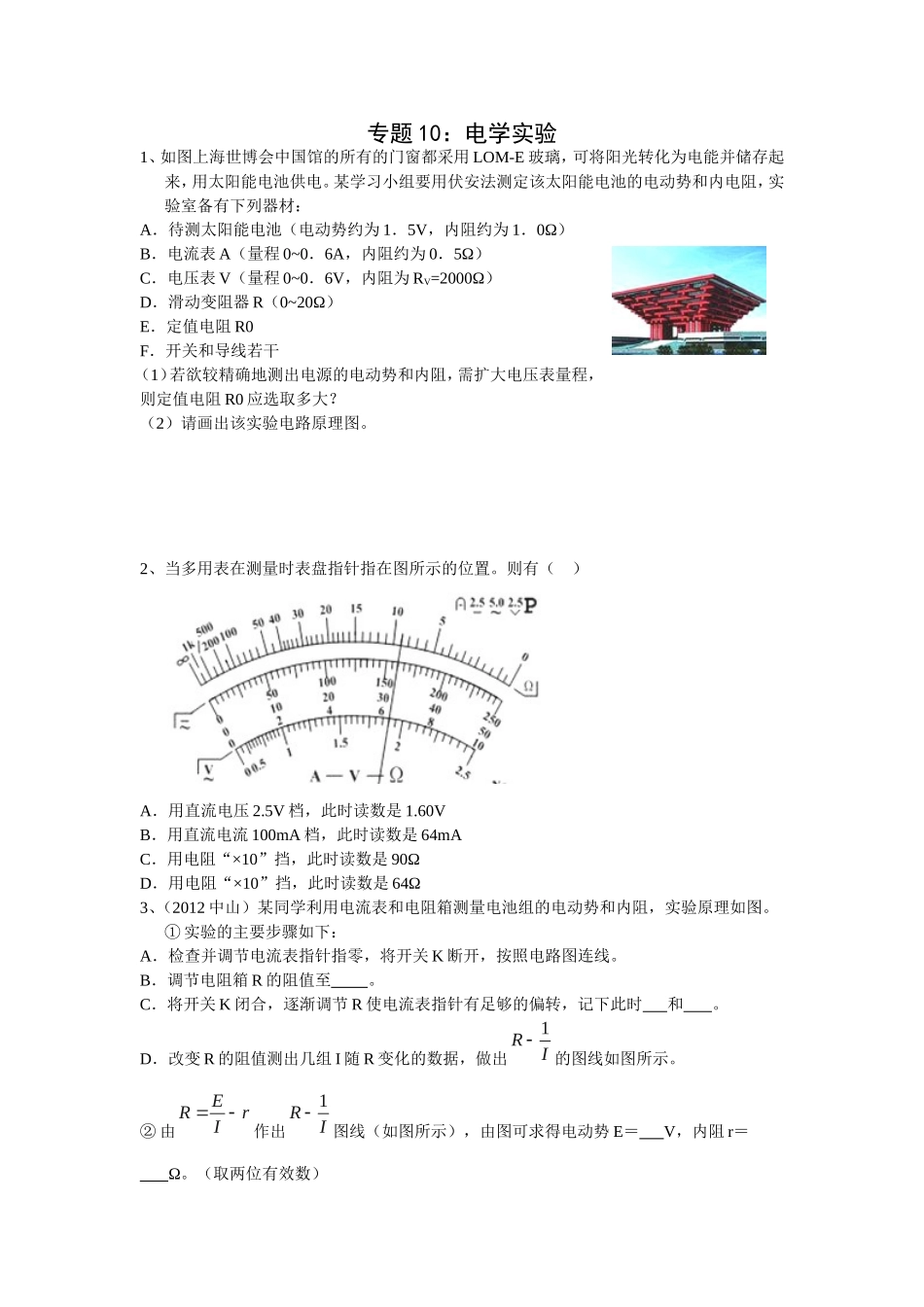

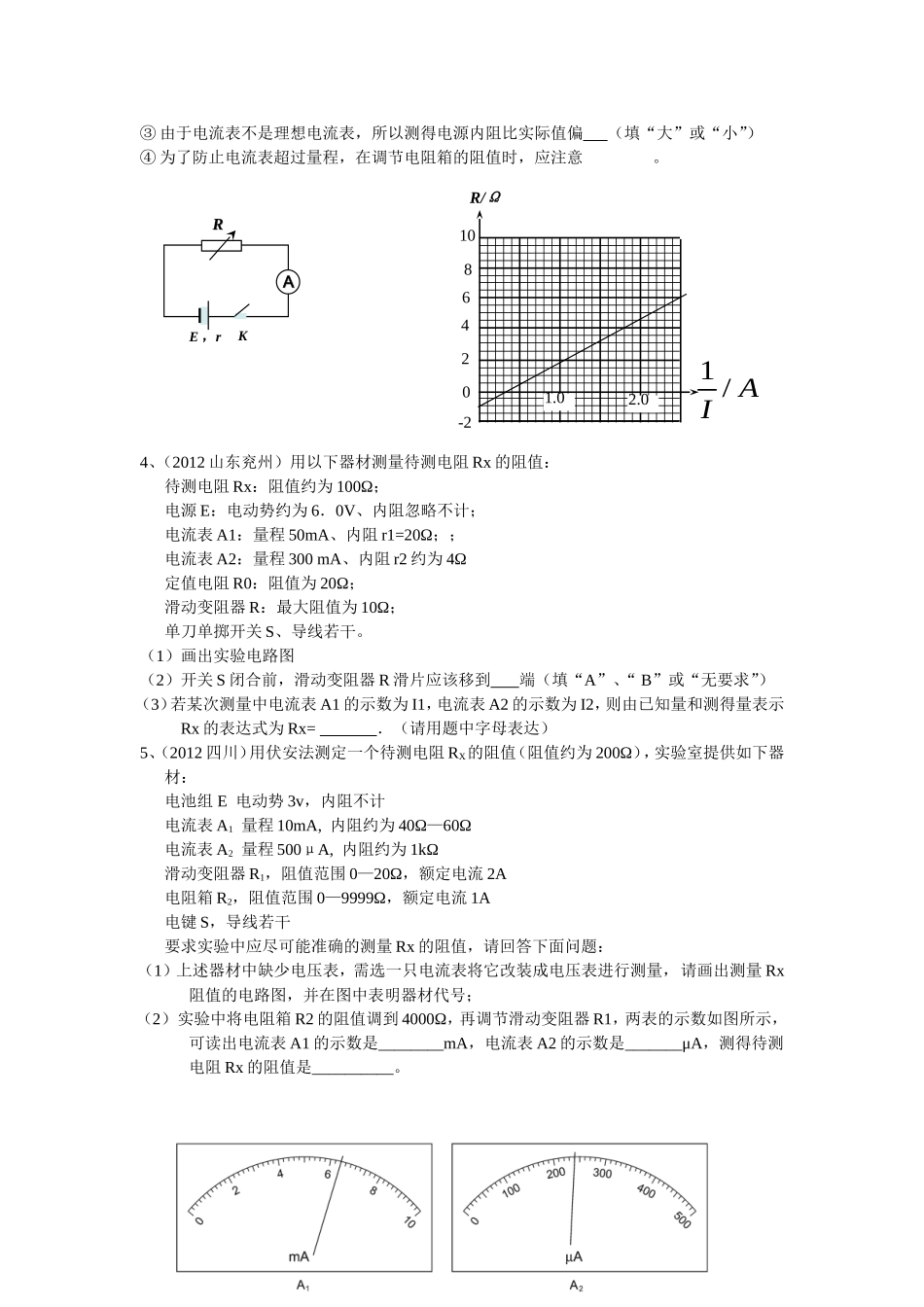

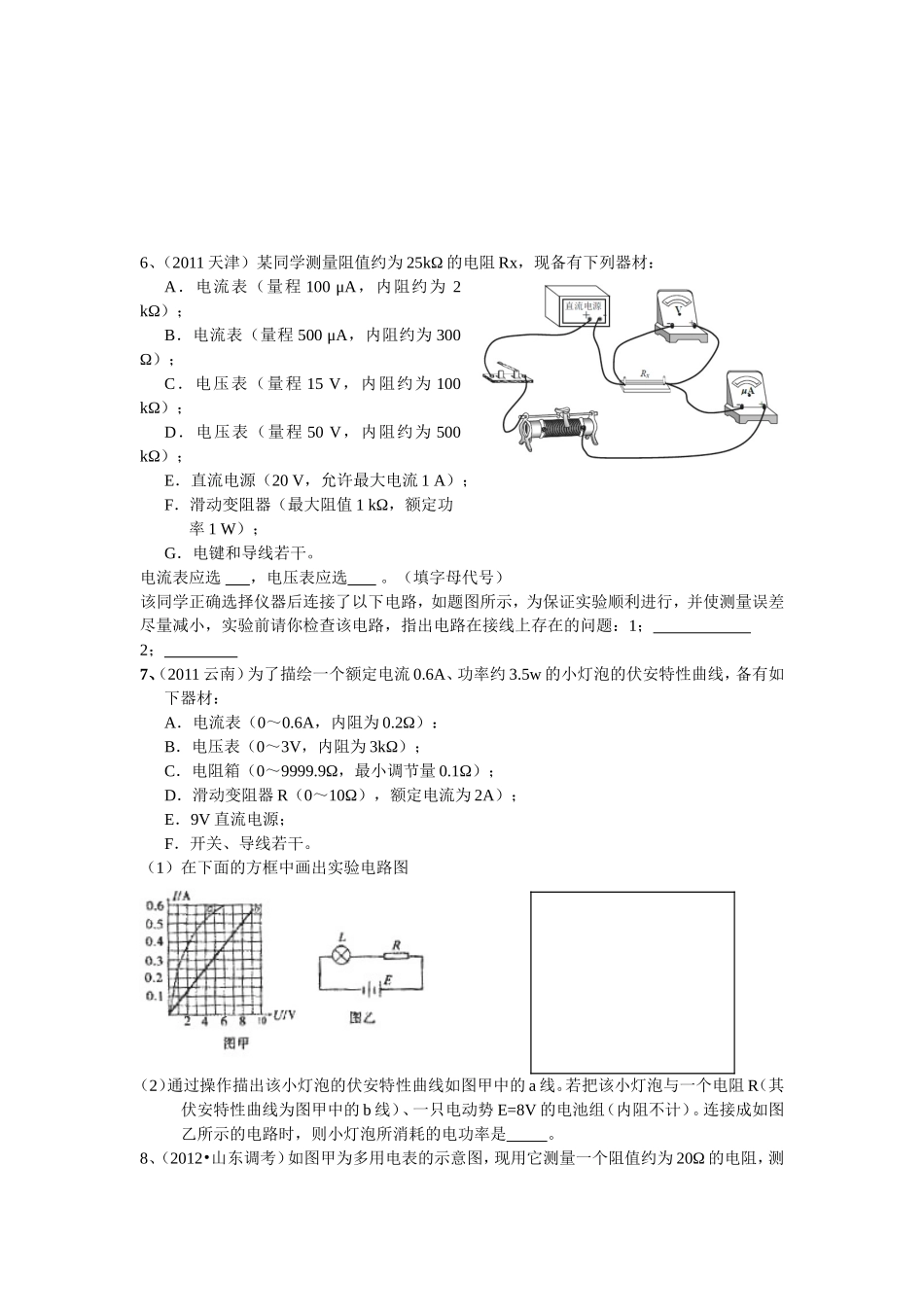

专题10：电学实验1、如图上海世博会中国馆的所有的门窗都采用LOM-E玻璃，可将阳光转化为电能并储存起来，用太阳能电池供电。某学习小组要用伏安法测定该太阳能电池的电动势和内电阻，实验室备有下列器材：A．待测太阳能电池（电动势约为1．5V，内阻约为1．0Ω）B．电流表A（量程0~0．6A，内阻约为0．5Ω）C．电压表V（量程0~0．6V，内阻为RV=2000Ω）D．滑动变阻器R（0~20Ω）E．定值电阻R0F．开关和导线若干（1）若欲较精确地测出电源的电动势和内阻，需扩大电压表量程，则定值电阻R0应选取多大？（2）请画出该实验电路原理图。2、当多用表在测量时表盘指针指在图所示的位置。则有（）A．用直流电压2.5V档，此时读数是1.60VB．用直流电流100mA档，此时读数是64mAC．用电阻“×10”挡，此时读数是90ΩD．用电阻“×10”挡，此时读数是64Ω3、（2012中山）某同学利用电流表和电阻箱测量电池组的电动势和内阻，实验原理如图。①实验的主要步骤如下：A．检查并调节电流表指针指零，将开关K断开，按照电路图连线。B．调节电阻箱R的阻值至。C．将开关K闭合，逐渐调节R使电流表指针有足够的偏转，记下此时和。D．改变R的阻值测出几组I随R变化的数据，做出1RI的图线如图所示。②由ERrI作出1RI图线（如图所示），由图可求得电动势E＝V，内阻r＝Ω。（取两位有效数）③由于电流表不是理想电流表，所以测得电源内阻比实际值偏（填“大”或“小”）④为了防止电流表超过量程，在调节电阻箱的阻值时，应注意。4、（2012山东兖州）用以下器材测量待测电阻Rx的阻值：待测电阻Rx：阻值约为100Ω；电源E：电动势约为6．0V、内阻忽略不计；电流表A1：量程50mA、内阻r1=20Ω；；电流表A2：量程300mA、内阻r2约为4Ω定值电阻R0：阻值为20Ω；滑动变阻器R：最大阻值为10Ω；单刀单掷开关S、导线若干。（1）画出实验电路图（2）开关S闭合前，滑动变阻器R滑片应该移到端（填“A”、“B”或“无要求”）（3）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2，则由已知量和测得量表示Rx的表达式为Rx=．（请用题中字母表达）5、（2012四川）用伏安法测定一个待测电阻RX的阻值（阻值约为200Ω），实验室提供如下器材：电池组E电动势3v，内阻不计电流表A1量程10mA,内阻约为40Ω—60Ω电流表A2量程500μA,内阻约为1kΩ滑动变阻器R1，阻值范围0—20Ω，额定电流2A电阻箱R2，阻值范围0—9999Ω，额定电流1A电键S，导线若干要求实验中应尽可能准确的测量Rx的阻值，请回答下面问题：（1）上述器材中缺少电压表，需选一只电流表将它改装成电压表进行测量，请画出测量Rx阻值的电路图，并在图中表明器材代号；（2）实验中将电阻箱R2的阻值调到4000Ω，再调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是_______μA，测得待测电阻Rx的阻值是__________。R/Ω1/AI60842-21.02.010AARRKE，r6、（2011天津）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：A．电流表（量程100μA，内阻约为2kΩ）；B．电流表（量程500μA，内阻约为300Ω）；C．电压表（量程15V，内阻约为100kΩ）；D．电压表（量程50V，内阻约为500kΩ）；E．直流电源（20V，允许最大电流1A）；F．滑动变阻器（最大阻值1kΩ，额定功率1W）；G．电键和导线若干。电流表应选，电压表应选。（填字母代号）该同学正确选择仪器后连接了以下电路，如题图所示，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：1；2；7、（2011云南）为了描绘一个额定电流0.6A、功率约3.5w的小灯泡的伏安特性曲线，备有如下器材：A．电流表（0～0.6A，内阻为0.2Ω）：B．电压表（0～3V，内阻为3kΩ）；C．电阻箱（0～9999.9Ω，最小调节量0.1Ω）；D．滑动变阻器R（0～10Ω），额定电流为2A）；E．9V直流电源；F．开关、导线若干。（1）在下面的方框中画出实验电路图（2）通过操作描出该小灯泡的伏安特性曲线如图甲中的a线。若把该小灯泡与一个电阻R（其伏安特性曲线为图甲中的b线）、一只电动势E=8V的电池组（内阻不计）。连接成如图乙所示的电路时，则小灯泡所消耗的...
