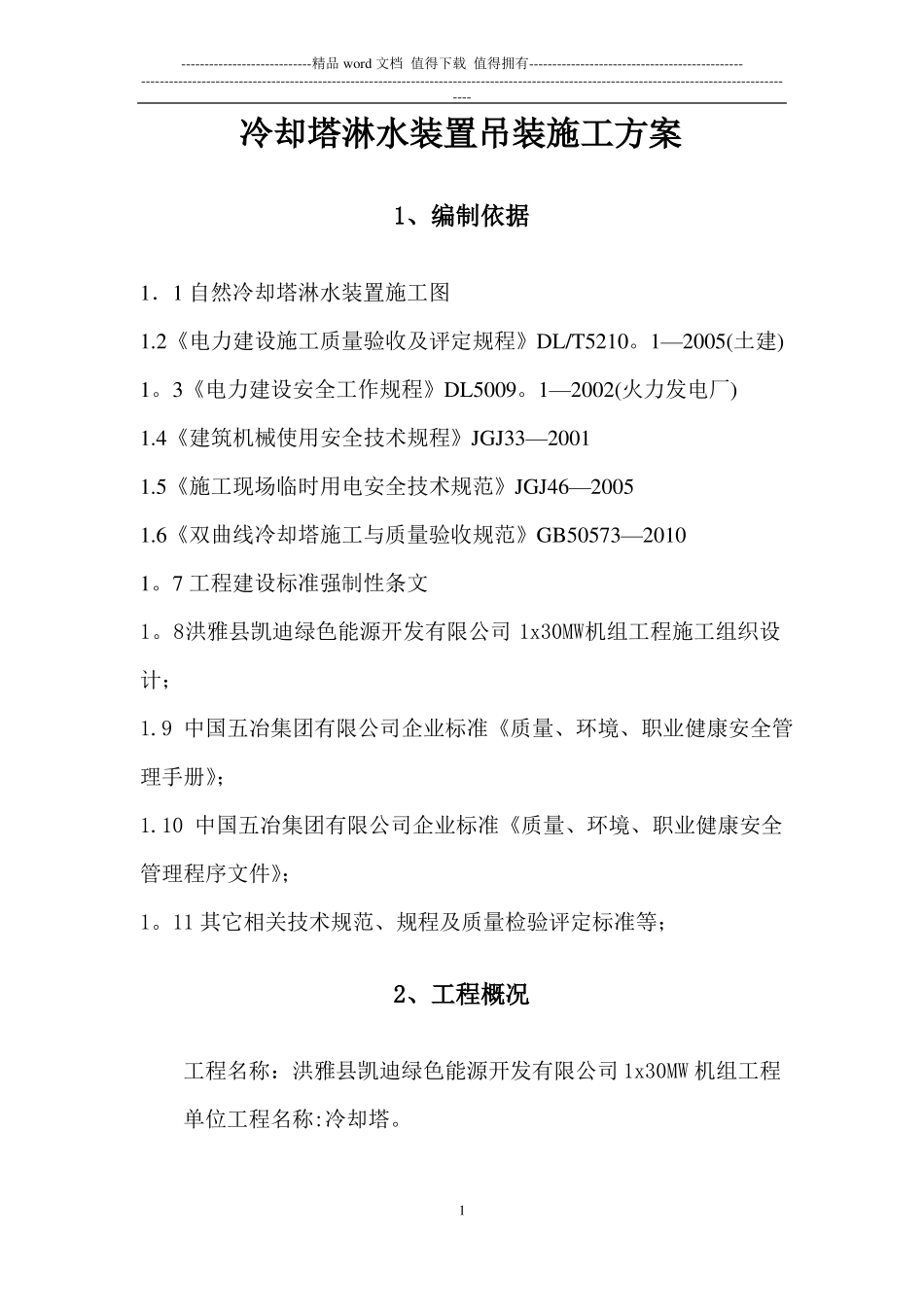

----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------冷却塔淋水装置吊装施工方案1、编制依据1．1自然冷却塔淋水装置施工图1.2《电力建设施工质量验收及评定规程》DL/T5210。1—2005(土建)1。3《电力建设安全工作规程》DL5009。1—2002(火力发电厂)1.4《建筑机械使用安全技术规程》JGJ33—20011.5《施工现场临时用电安全技术规范》JGJ46—20051.6《双曲线冷却塔施工与质量验收规范》GB50573—20101。7工程建设标准强制性条文1。8洪雅县凯迪绿色能源开发有限公司1x30MW机组工程施工组织设计；1.9中国五冶集团有限公司企业标准《质量、环境、职业健康安全管理手册》；1.10中国五冶集团有限公司企业标准《质量、环境、职业健康安全管理程序文件》；1。11其它相关技术规范、规程及质量检验评定标准等；2、工程概况工程名称：洪雅县凯迪绿色能源开发有限公司1x30MW机组工程单位工程名称:冷却塔。1----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------建设地点：洪雅县将军乡杨场村。建设单位：洪雅县凯迪绿色能源开发有限公司设计单位：西南电力设计院监理单位:中咨工程建设监理公司总承包单位：西南电力设计院工程规模和性质：淋水面积1250㎡自然通风逆流式冷却塔,环基中心线直径44.78m，高55m。淋水装置预制构件主梁32根、次梁106根、填料层主梁32根、填料层次梁152根、柱40根、柱长8。7米3、施工准备3。1技术准备3.1。1完成冷却塔相关施工图的图纸会审工作。3。1.2根据设计图纸及施工方案完成对施工人员技术交底工作。3.1。3杯口处安装用的中心线已弹出,杯口底已根据柱实际长度逐一用砂浆找平,3。1.4淋水构件混凝土强度已达到规范要求的强度，满足起运和吊装要求。3。2起重工器具准备3。2。1起重机械及运输车辆已进场检验合格。2----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------3.2.2手拉葫芦、钢丝绳、揽风钢丝、卸卡等器具检查合格.3.2.3爬梯、夹板、留绳、攀登自锁器、安全扶手绳检查合格。4、施工组织和人力资源计划4．1施工组织结构项目部设项目经理一人,副经理一人，总工一人，下设四个部:工程部、质量部、安全部及技术部。详见下图.4.2劳动力计划表安装人员及劳动力计划表序号12345678工种测量工安装工瓦工电工起重工焊工操作工普工人数1101023454资质要求具备电工上岗证具备起重工上岗证具备焊工上岗证具备操作工上岗证5、吊装方案5.1施工流程定位放线→杯基底砂浆找平→柱子安装→水槽吊装→单元淋水层主梁安装→单元淋水层次梁安装→单元配水层主梁安装→单元配水层次梁安装。3----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------5.2作业方法及要求5。2。1淋水柱，最重为5。6吨，长8.7米.选用25吨汽车吊，查吊车性能表，满足机械选型要求。钢丝绳选用Φ25X19+FC，公称抗拉强度1770MPa，卸扣选用型号13.5四只.根据设计标高，对杯口底用砂浆找平,弹出杯口及柱中心线,用红油漆标识,双排柱的捆绑,采用两根吊索分别捆绑在双排柱第一根横梁两侧的主柱上，严禁捆绑在双排柱的横梁上；每根吊索的两端一根从柱上向下翻、一根从柱下向上翻,分别用卸扣连接，形成四根钢丝绳受力.两根钢丝绳的长度应一样，吊起后受力应一致。双只柱一端吊离地面约...
