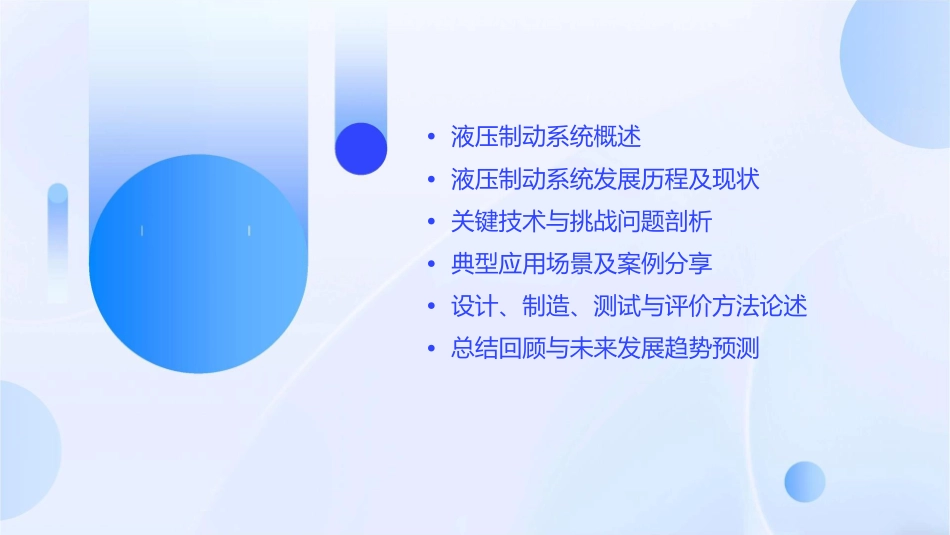

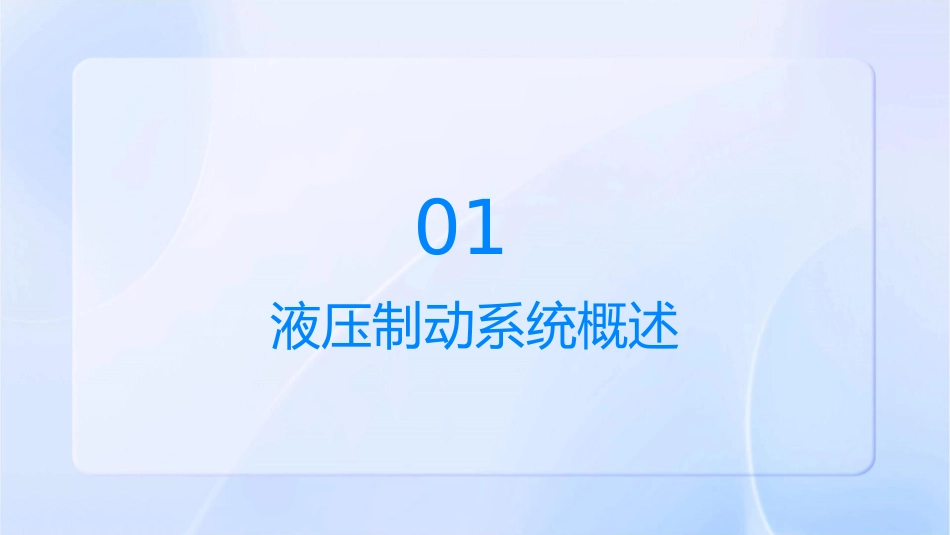

液压制动传综述课件•液压制动系统概述•液压制动系统发展历程及现状•关键技术与挑战问题剖析•典型应用场景及案例分享•设计、制造、测试与评价方法论述•总结回顾与未来发展趋势预测01液压制动系统概述液压制动系统定义与组成定义液压制动系统是利用液体压力传递制动力的制动系统。组成主要由制动踏板、制动主缸、制动轮缸、油管等部分组成。液压制动系统工作原理制动踏板踩下时，制动主缸内的活塞向前移动，使制动液经油管进入制动轮缸。制动液在制动轮缸内产生压力，推动制动蹄片向外扩张，与制动鼓内表面产生摩擦，从而产生制动力。当松开制动踏板时，制动主缸内的活塞回位，制动液流回制动主缸，制动蹄片在回位弹簧的作用下与制动鼓分离，制动力消失。液压制动系统优缺点分析优点制动力矩大，制动效果好。结构简单，工作可靠，维护方便。液压制动系统优缺点分析•可在恶劣环境下工作，对高温、低温、潮湿等环境适应性强。液压制动系统优缺点分析01020304缺点制动反应时间较长，不适合高速行驶时紧急制动。液压油的更换和排放会对环境造成污染。液压元件易泄漏，需要定期检查和维护。02液压制动系统发展历程及现状液压制动系统历史沿革早期液压制动系统采用纯机械传动方式，制动性能有限，主要应用于工业革命时期的机械设备。改进型液压制动系统引入液压助力装置，提高制动性能，逐渐应用于汽车、飞机等交通工具。现代液压制动系统采用电子控制技术，实现制动系统智能化、自动化，提高安全性和舒适性。当前主流液压制动技术介绍防抱死制动系统（ABS）010203通过控制制动器制动力大小，防止车轮抱死，提高制动性能和安全性。电子制动力分配系统（EBD）根据车辆载荷和路面情况，自动分配前后轮制动力，提高制动稳定性和安全性。牵引力控制系统（TCS）通过控制发动机输出和制动器制动力，防止车轮打滑，提高车辆行驶稳定性。国内外研究现状及趋势预测研究现状国内外企业和研究机构在液压制动系统领域进行了广泛研究，取得了一系列重要成果，如高性能制动材料、智能控制算法等。趋势预测未来液压制动系统将朝着智能化、轻量化、绿色环保等方向发展，如研究新型制动材料、开发高效能量回收技术等。03关键技术与挑战问题剖析关键技术难题阐述010203制动性能提升液压系统集成密封与摩擦材料提高制动系统的响应速度、制动力矩和制动稳定性，确保在各种工况下的安全性能。实现液压制动系统与车辆其他系统的集成，提高整车的动力性和经济性。研发高性能密封材料和摩擦材料，降低制动系统的磨损和泄漏，提高使用寿命。面临挑战问题剖析高温工作环境制动能量回收安全与可靠性在高温环境下，制动系统的性能和稳定性易受影响，需解决材料耐高温性能及散热问题。提高制动能量回收效率，降低车辆能耗，是液压制动系统面临的挑战之一。确保液压制动系统在复杂工况和极端环境下的安全与可靠性，防止制动失效和误操作。解决方案探讨与前景展望智能控制策略开发智能控制算法，实现制动系统的自适应控制和优化，提高制动性能和舒适性。新材料与新工艺研发新型高性能摩擦材料、密封材料和润滑材料，采用先进的制造工艺，提高制动系统的性能和使用寿命。能量回收技术研究高效的制动能量回收和再利用技术，降低车辆能耗，提高能量利用率。04典型应用场景及案例分享汽车工业中应用案例剖析液压制动系统介绍液压制动系统在现代汽车中的应用，包括制动器、制动液、制动管路等组成部分，并分析其工作原理和优势。防抱死制动系统（ABS）阐述ABS系统的原理和作用，如何防止车轮在制动时锁死，提高制动效果和行驶安全性，并结合实例展示其应用效果。电子稳定程序（ESP）分析ESP系统如何通过传感器、控制单元和执行器实现对车辆动态稳定性的控制，减少侧滑、失控等危险情况的发生，并结合案例进行说明。航空航天领域应用实例解读飞机液压制动系统介绍飞机液压制动系统的组成和工作原理，包括刹车装置、液压作动筒、控制阀等部分，并分析其在飞机着陆和滑行过程中的重要作用。火箭发射台液压制动系统阐述火箭发射台液压制动系统的设计和实现，如何保证发射台在承受巨大推力时的稳定性和安全性，并结合实例展示...
