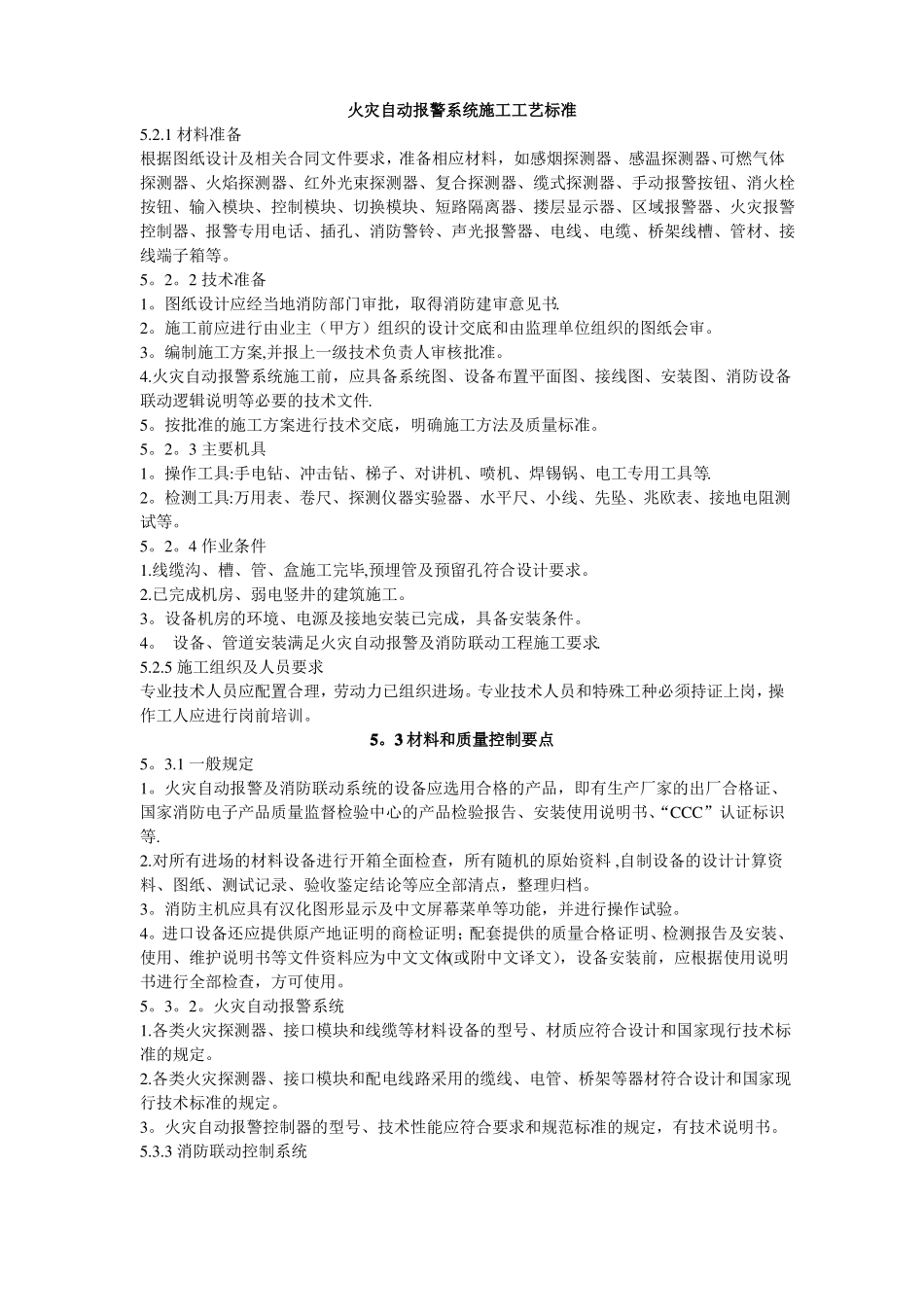

火灾自动报警系统施工工艺标准5.2.1材料准备根据图纸设计及相关合同文件要求，准备相应材料，如感烟探测器、感温探测器、可燃气体探测器、火焰探测器、红外光束探测器、复合探测器、缆式探测器、手动报警按钮、消火栓按钮、输入模块、控制模块、切换模块、短路隔离器、搂层显示器、区域报警器、火灾报警控制器、报警专用电话、插孔、消防警铃、声光报警器、电线、电缆、桥架线槽、管材、接线端子箱等。5。2。2技术准备1。图纸设计应经当地消防部门审批，取得消防建审意见书.2。施工前应进行由业主（甲方）组织的设计交底和由监理单位组织的图纸会审。3。编制施工方案,并报上一级技术负责人审核批准。4.火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图、消防设备联动逻辑说明等必要的技术文件.5。按批准的施工方案进行技术交底，明确施工方法及质量标准。5。2。3主要机具1。操作工具:手电钻、冲击钻、梯子、对讲机、喷机、焊锡锅、电工专用工具等.2。检测工具:万用表、卷尺、探测仪器实验器、水平尺、小线、先坠、兆欧表、接地电阻测试等。5。2。4作业条件1.线缆沟、槽、管、盒施工完毕,预埋管及预留孔符合设计要求。2.已完成机房、弱电竖井的建筑施工。3。设备机房的环境、电源及接地安装已完成，具备安装条件。4。设备、管道安装满足火灾自动报警及消防联动工程施工要求.5.2.5施工组织及人员要求专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，操作工人应进行岗前培训。5。3材料和质量控制要点5。3.1一般规定1。火灾自动报警及消防联动系统的设备应选用合格的产品，即有生产厂家的出厂合格证、国家消防电子产品质量监督检验中心的产品检验报告、安装使用说明书、“CCC”认证标识等.2.对所有进场的材料设备进行开箱全面检查，所有随机的原始资料,自制设备的设计计算资料、图纸、测试记录、验收鉴定结论等应全部清点，整理归档。3。消防主机应具有汉化图形显示及中文屏幕菜单等功能，并进行操作试验。4。进口设备还应提供原产地证明的商检证明；配套提供的质量合格证明、检测报告及安装、使用、维护说明书等文件资料应为中文文体(或附中文译文），设备安装前，应根据使用说明书进行全部检查，方可使用。5。3。2。火灾自动报警系统1.各类火灾探测器、接口模块和线缆等材料设备的型号、材质应符合设计和国家现行技术标准的规定。2.各类火灾探测器、接口模块和配电线路采用的缆线、电管、桥架等器材符合设计和国家现行技术标准的规定。3。火灾自动报警控制器的型号、技术性能应符合要求和规范标准的规定，有技术说明书。5.3.3消防联动控制系统消防联动设备和控制装置(包括联动室内消火栓系统，自动喷水灭火系统，气体灭火系统,电动防火门、防火卷帘等防火分隔设备,通风、空调、防烟、排烟、设备及电动防火阀、排烟阀、正压送风阀等,电梯的控制装置、非消防电源断电控制装置、备用发电控制装置、火灾应急广播系统、消防通信系统、消防警铃、声光报警器、应急照明及疏散指示等）的性能和技术参数应符合设计要求及产品技术参数说明或双方签订的技术协议文件要求。5。4施工工艺5.4.1火灾自动报警系统工艺流程布管→线缆敷设→探测器定位及安装→火灾报警控制器的安装→系统调试5.4。2火灾自动报警系统操作工艺1。布管1）管路超过下列长度时，应在便于接线处装设接线盒；a。管子长度每超过30m、无弯曲时；b。管子长度每超过20m，有1个弯曲时;c.管子长度每超过10m，有2个弯曲时；d.管子长度每超过8m，有3个弯曲时；2）从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器的线路,当采用金属软管保护时,其长度不应大于2m。3）金属管子入盒时,盒外侧应套锁母，内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。4）明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆钢筋的直径不应小于6mm.5）线槽辐射时，应根据工程实际情况设置吊点或支点,一般应在下列部位设置;a.线槽始端、终端及接头处，直线段不大于3m处；b.距接线盒0。2m处；c.线槽转角或分支处。6）线槽接口应平直、严密、槽盖应齐全、平...
