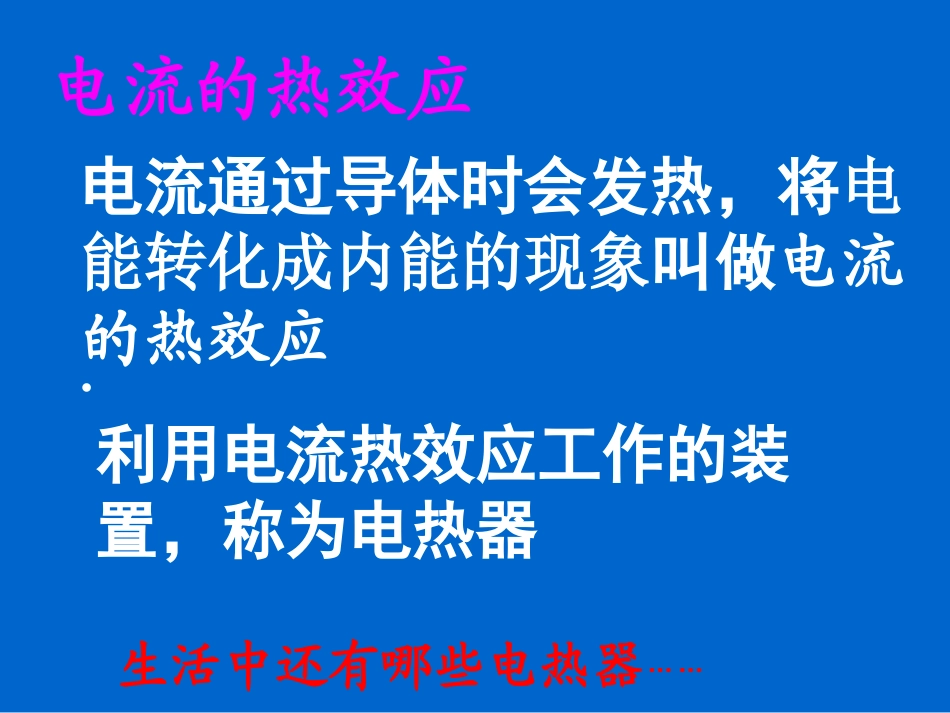

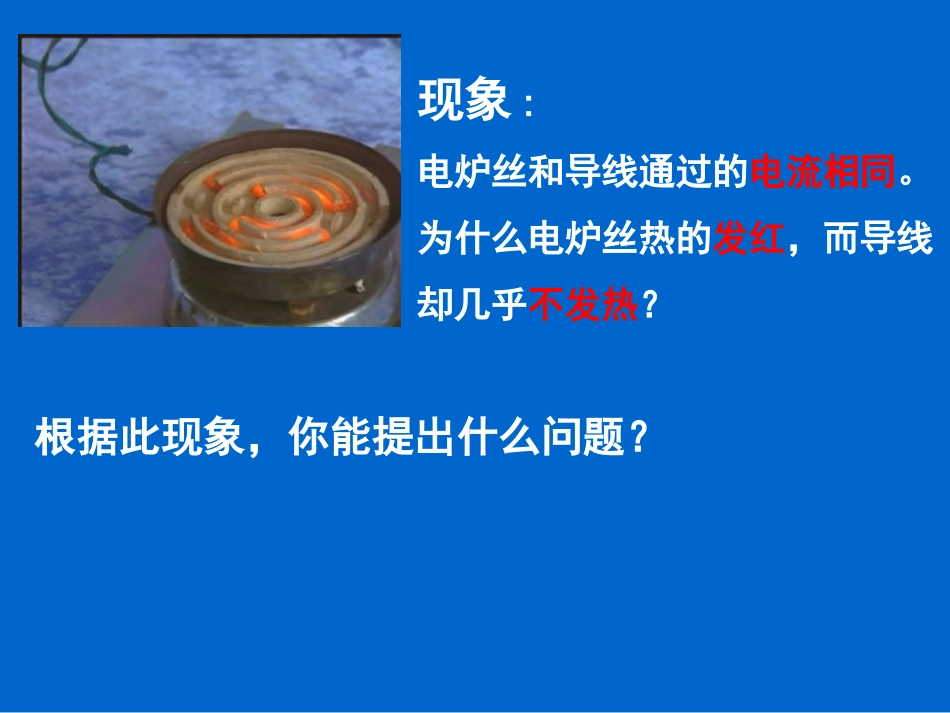

四、焦耳定律现象:电炉丝和导线通过的电流相同。为什么电炉丝热的发红，而导线却几乎不发热？根据此现象，你能提出什么问题？电流通过导体时会发热，将电能转化成内能的现象叫做电流的热效应.电流的热效应利用电流热效应工作的装置，称为电热器生活中还有哪些电热器……问题问题电流通过电热器所产生的热量多少与哪些因素有关？猜测猜测电流电阻通电时间设计实验设计实验实验方法实验方法控制变量法控制变量法实验电路图实验电路图问题1:怎样研究电热器电阻大小对产生热量多少的影响?问题2:怎样研究电流大小对产生热量多少的影响?问题3:如何定性地比较产生热量多少?进行实验进行实验在电流_____(相同/不同)的情况下,电阻___(大/小)的那个电阻圈夹着的火柴先被点燃.这说明在相同时间内，电阻值较大的电阻产生的热量较___(多/少)电流增大,夹在同一电阻圈中的火柴被点燃的时间变___(长/短).这说明电流增大时,在相同时间内电阻产生的热量___(增多/减少)在电阻和电流大小不变时,通电时间越长,火柴越容易点燃,产生的热量就越___(多/少)相同大多短增多多归纳总结归纳总结结论2:电流和通电时间相同时，电阻越大，电流产生的热量越多。结论3:电阻和通电时间相同时，电流越大，电流产生的热量越多。结论1:电阻和电流相同时，通电时间越长，电流产生的热量越多。焦耳定律焦耳定律内容：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。公式:Q=I2Rt公式:Q=I2Rt电流通过导体时，如果消耗电能全部转化为内能，那么电流产生的热量Q就等于消耗的电能W。即:Q=W=UIt=I2RtW=UItW=UItU=IRU=IRW=(IR)It=I2RtW=(IR)It=I2Rt灯泡接入电路中,灯泡和电线中流过相同的电流,它们都要发热，实际上灯泡热得发光,电线的发热却觉察不出来。这是为什么?接入更多大功率的用电器时，电线将显著发热，会烧坏它的绝缘皮，甚至引起火灾。这又是为什么？防止电热的图片电脑中的CPU在工作时要产生热,如果过热就会损坏芯片,所以要在芯片上加装散热片和风扇.显卡的散热片设计采用涡轮风扇的设计，同时显存上贴有铝合金打造的显存散热片，利用涡轮风扇扇出的风力，为显存散热片增加了散热效果.例1某电热器电阻丝的电阻为55欧,接入220V的电路中,在20分钟内产生多少热量?例2为了研究温度对种子发芽的影响,课外活动小组要做一只电烘箱,要求在10min内产生6×104J的热量,接用的是家庭电路,请计算一下这只电烘箱电热丝的电阻是多少?标有“220V100W”的白炽灯正常工作时,在1min内将产生多少热量?将消耗多少电能?若接在55V的电路中呢?练1练2小结拓展你认为今天这节课最需要掌握的是：电流的热效应焦耳定律电热的利用和防止
