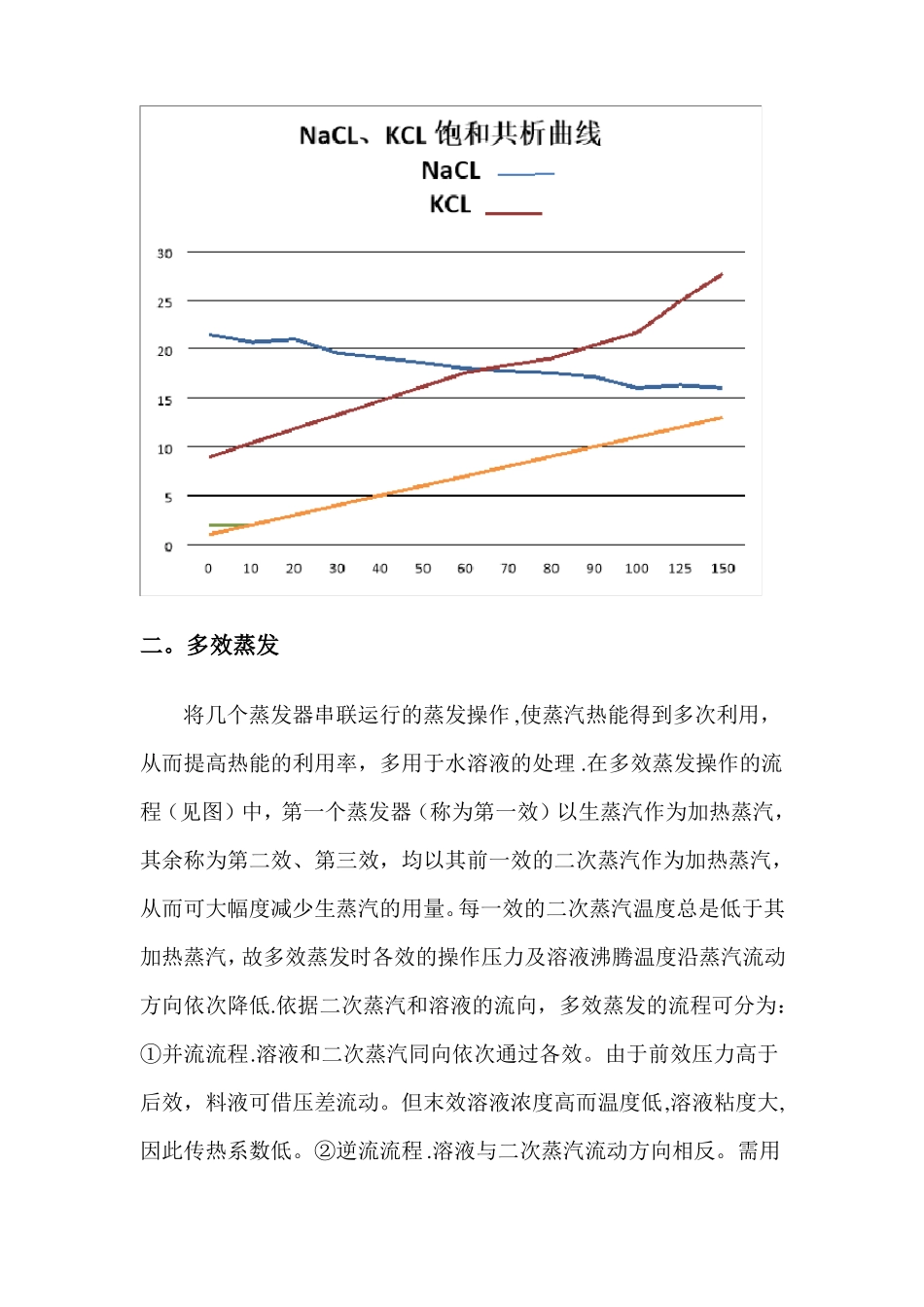

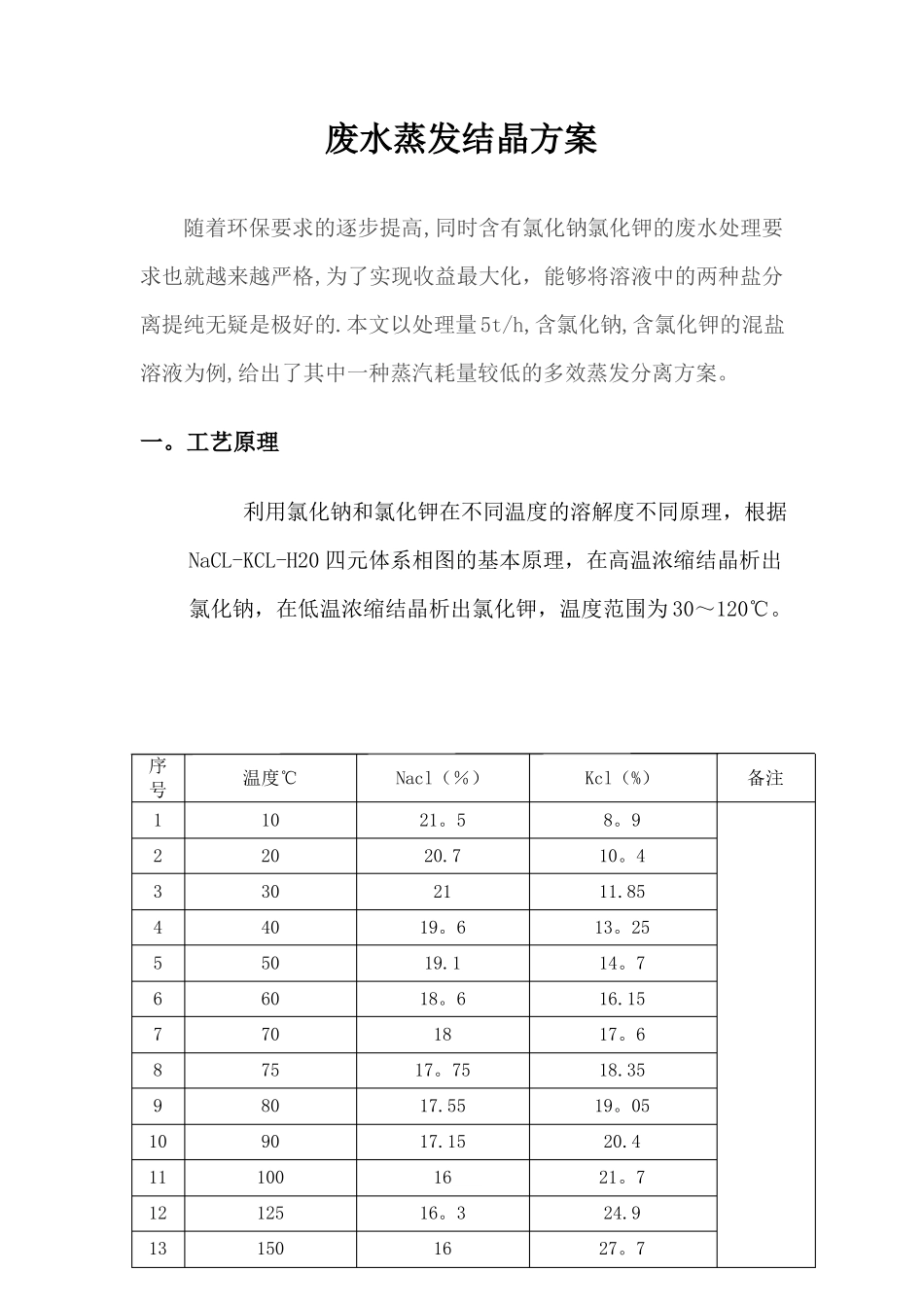

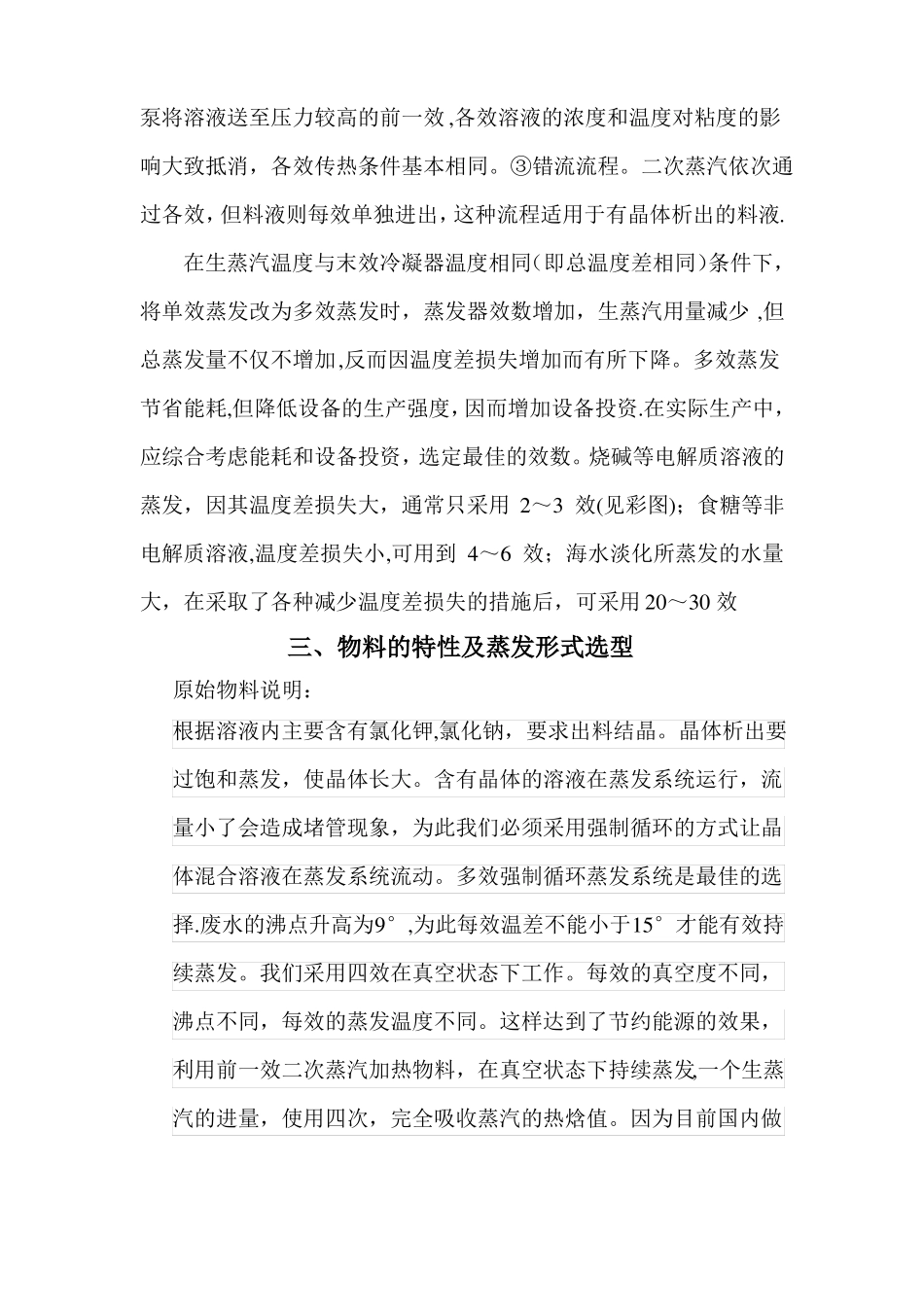

废水蒸发结晶方案随着环保要求的逐步提高,同时含有氯化钠氯化钾的废水处理要求也就越来越严格,为了实现收益最大化，能够将溶液中的两种盐分离提纯无疑是极好的.本文以处理量5t/h,含氯化钠,含氯化钾的混盐溶液为例,给出了其中一种蒸汽耗量较低的多效蒸发分离方案。一。工艺原理利用氯化钠和氯化钾在不同温度的溶解度不同原理，根据NaCL-KCL-H20四元体系相图的基本原理，在高温浓缩结晶析出氯化钠，在低温浓缩结晶析出氯化钾，温度范围为30～120℃。序号12345678910111213温度℃10203040506070758090100125150Nacl（％）21。520.72119。619.118。61817。7517.5517.151616。316Kcl（%）8。910。411.8513。2514。716.1517。618.3519。0520.421。724.927。7备注二。多效蒸发将几个蒸发器串联运行的蒸发操作,使蒸汽热能得到多次利用，从而提高热能的利用率，多用于水溶液的处理.在多效蒸发操作的流程（见图）中，第一个蒸发器（称为第一效）以生蒸汽作为加热蒸汽，其余称为第二效、第三效，均以其前一效的二次蒸汽作为加热蒸汽，从而可大幅度减少生蒸汽的用量。每一效的二次蒸汽温度总是低于其加热蒸汽，故多效蒸发时各效的操作压力及溶液沸腾温度沿蒸汽流动方向依次降低.依据二次蒸汽和溶液的流向，多效蒸发的流程可分为：①并流流程.溶液和二次蒸汽同向依次通过各效。由于前效压力高于后效，料液可借压差流动。但末效溶液浓度高而温度低,溶液粘度大,因此传热系数低。②逆流流程.溶液与二次蒸汽流动方向相反。需用泵将溶液送至压力较高的前一效,各效溶液的浓度和温度对粘度的影响大致抵消，各效传热条件基本相同。③错流流程。二次蒸汽依次通过各效，但料液则每效单独进出，这种流程适用于有晶体析出的料液.在生蒸汽温度与末效冷凝器温度相同（即总温度差相同）条件下，将单效蒸发改为多效蒸发时，蒸发器效数增加，生蒸汽用量减少,但总蒸发量不仅不增加,反而因温度差损失增加而有所下降。多效蒸发节省能耗,但降低设备的生产强度，因而增加设备投资.在实际生产中，应综合考虑能耗和设备投资，选定最佳的效数。烧碱等电解质溶液的蒸发，因其温度差损失大，通常只采用2～3效(见彩图)；食糖等非电解质溶液,温度差损失小,可用到4～6效；海水淡化所蒸发的水量大，在采取了各种减少温度差损失的措施后，可采用20～30效三、物料的特性及蒸发形式选型原始物料说明：根据溶液内主要含有氯化钾,氯化钠，要求出料结晶。晶体析出要过饱和蒸发，使晶体长大。含有晶体的溶液在蒸发系统运行，流量小了会造成堵管现象，为此我们必须采用强制循环的方式让晶体混合溶液在蒸发系统流动。多效强制循环蒸发系统是最佳的选择.废水的沸点升高为9°,为此每效温差不能小于15°才能有效持续蒸发。我们采用四效在真空状态下工作。每效的真空度不同，沸点不同，每效的蒸发温度不同。这样达到了节约能源的效果，利用前一效二次蒸汽加热物料，在真空状态下持续蒸发,一个生蒸汽的进量，使用四次，完全吸收蒸汽的热焓值。因为目前国内做的蒸汽在压缩离心风机的额定蒸发量最小的为2.5t/h，我们的量达不到最小额定值，为此蒸发结晶首选的是多效。➢蒸发形式选型：➢根据氯化钾,氯化纳结晶特性,采用四效蒸发高温出氯化钠,饱和氯化钾卤水冷却析钾工艺，达到分离钾、钠，得到合格氯化钾和氯化钠产品。材质选择依据：SUS304成份0Cr18Ni9SUS316L成份00Cr17Ni14Mo22205双相钢成份00Cr22Ni5Mo3N（国标）Ta2钛合金材质SUS304SUS316L使用范围中性或弱碱性Cl和F均小于1×10ppm弱酸性：Cl和F均小于1×10ppm中性：Cl和F无要求弱碱性：Cl和F无要求2205双相钢弱酸性:Cl和F均小于2×10ppm中性:Cl和F无要求弱碱性：Cl和F无要求Ta2钛合金强酸性：Cl和F均小于5×10ppm弱酸性:Cl和F无要求中性：Cl和F无要求弱碱性：Cl和F无要求强碱性：Cl和F无要求3332根据表格数据，过料部分采用2205，其他采用SUS316L材质比较合适。但考虑到高氯根对设备的腐蚀及强制循环冲刷，加热器高温特点,一效列管用T10，二、三、四效列管用T2.四、强制循环蒸发器流程说明1、物料流程：物料经进料泵由原料罐进入板式预热器和冷凝水热交换器后进入四效强制循环蒸发加热室,...
