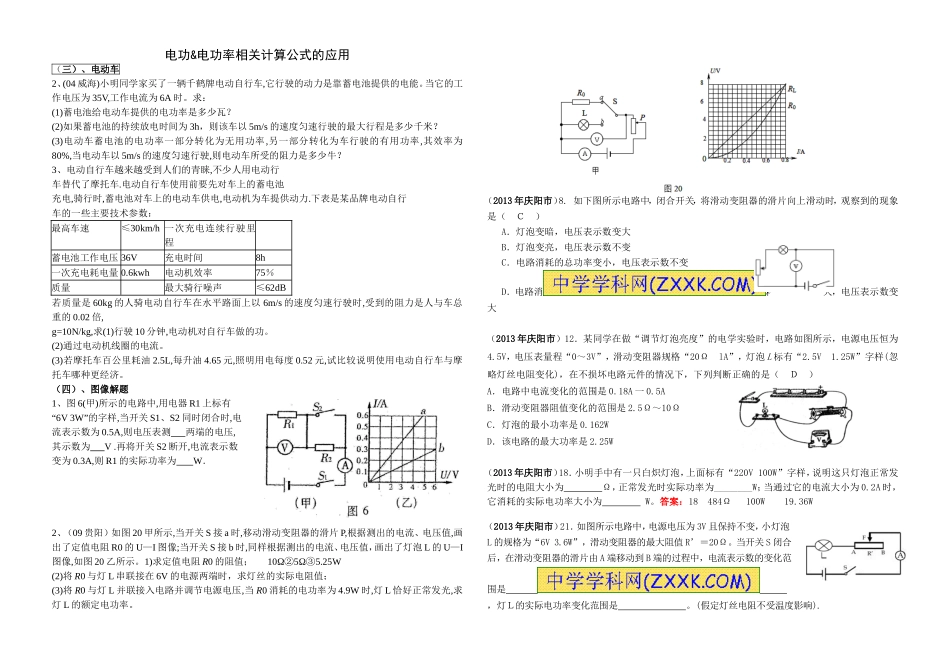

电功&电功率相关计算公式的应用（三）、电动车2、(04威海)小明同学家买了一辆千鹤牌电动自行车,它行驶的动力是靠蓄电池提供的电能。当它的工作电压为35V,工作电流为6A时。求：(1)蓄电池给电动车提供的电功率是多少瓦？(2)如果蓄电池的持续放电时间为3h，则该车以5m/s的速度匀速行驶的最大行程是多少千米？(3)电动车蓄电池的电功率一部分转化为无用功率,另一部分转化为车行驶的有用功率,其效率为80%,当电动车以5m/s的速度匀速行驶,则电动车所受的阻力是多少牛？3、电动自行车越来越受到人们的青睐,不少人用电动行车替代了摩托车.电动自行车使用前要先对车上的蓄电池充电,骑行时,蓄电池对车上的电动车供电,电动机为车提供动力.下表是某品牌电动自行车的一些主要技术参数：最高车速≤30km/h一次充电连续行驶里程蓄电池工作电压36V充电时间8h一次充电耗电量0.6kwh电动机效率75％质量最大骑行噪声≤62dB若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时,受到的阻力是人与车总重的0.02倍,g=10N/kg,求(1)行驶10分钟,电动机对自行车做的功。(2)通过电动机线圈的电流。(3)若摩托车百公里耗油2.5L,每升油4.65元,照明用电每度0.52元,试比较说明使用电动自行车与摩托车哪种更经济。（四）、图像解题1、图6(甲)所示的电路中,用电器R1上标有“6V3W”的字样,当开关S1、S2同时闭合时,电流表示数为0.5A,则电压表测两端的电压,其示数为V.再将开关S2断开,电流表示数变为0.3A,则R1的实际功率为W．2、（09贵阳）如图20甲所示,当开关S接a时,移动滑动变阻器的滑片P,根据测出的电流、电压值,画出了定值电阻R0的U—I图像;当开关S接b时,同样根据测出的电流、电压值，画出了灯泡L的U—I图像,如图20乙所示。1)求定值电阻R0的阻值；10Ω②5Ω③5.25W(2)将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；(3)将R0与灯L并联接入电路并调节电源电压,当R0消耗的电功率为4.9W时,灯L恰好正常发光,求灯L的额定电功率。（2013年庆阳市）8.如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（Ｃ）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大（2013年庆阳市）12．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（Ｄ）A．电路中电流变化的范围是0.18A一0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W（2013年庆阳市）18．小明手中有一只白炽灯泡，上面标有“220V100W”字样，说明这只灯泡正常发光时的电阻大小为Ω，正常发光时实际功率为________W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为W。答案：18484Ω100W19.36W（2013年庆阳市）21．如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是，灯Ｌ的实际电功率变化范围是。(假定灯丝电阻不受温度影响).答案：21．0.3A—0.1A,0.9W—0.1W（2013年庆阳市）25．（6分）在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω1A”字样．左图是小向同学没有连接完的实物电路。⑴请你用笔画线代替导线，将实物电路连接完整（2分）；⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是；⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置，电压表的示数如右图甲所示，此时电压为V，要测量小灯泡的额定功率，应将滑片P向端滑动（选填“左”或“右”）；⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是W。答案：25．⑴略(注意电流表量程)⑵小灯泡断路⑶2.2左⑷0.6（2013年兰...
