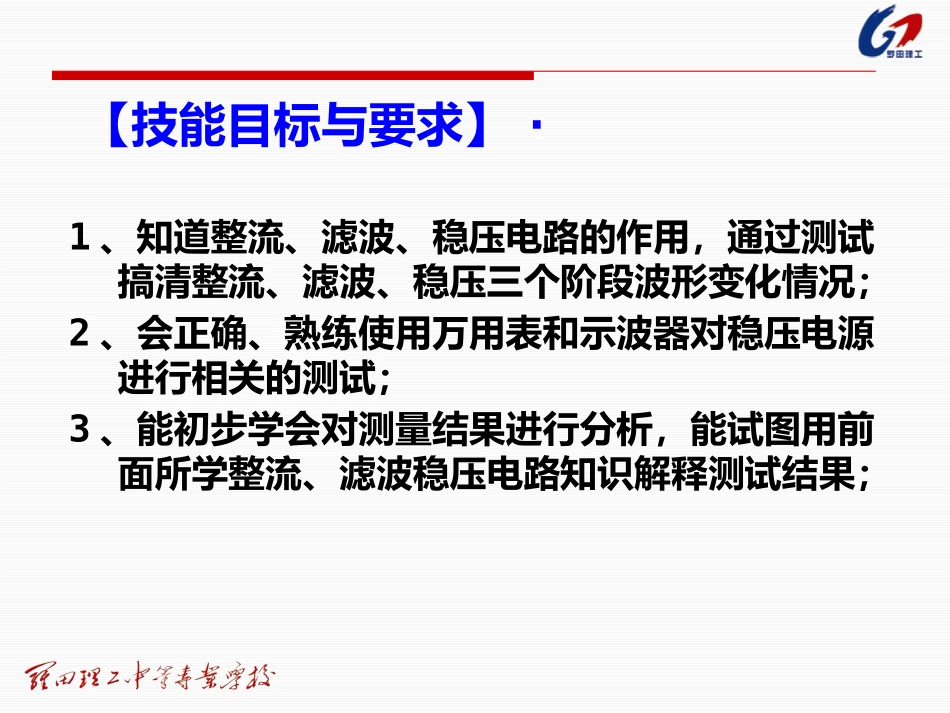

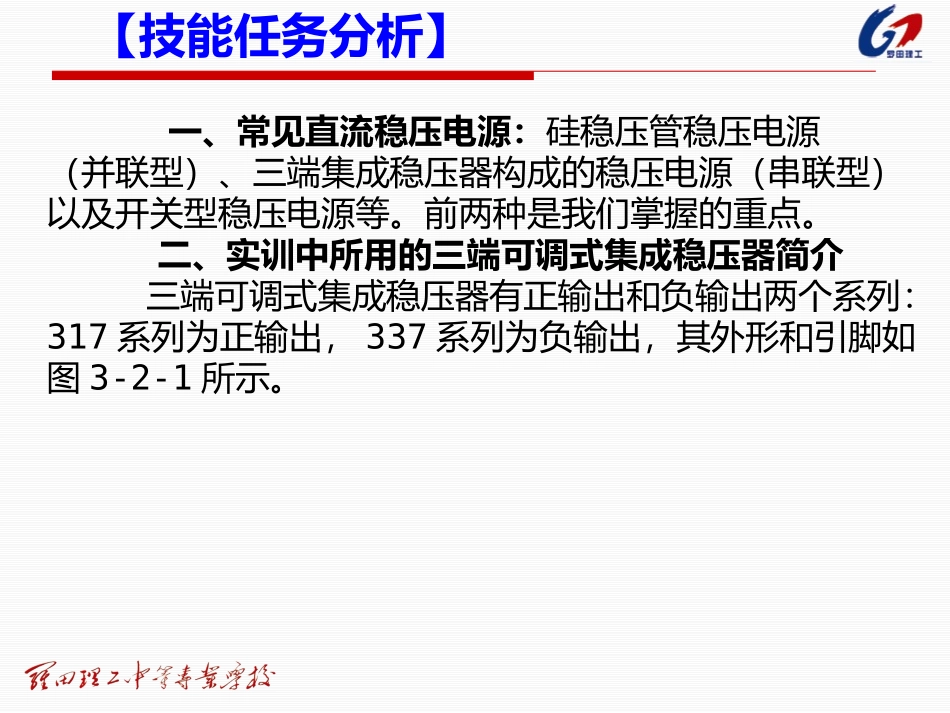

项目二直流稳压电源的测试罗田理工万丛章1、知道整流、滤波、稳压电路的作用，通过测试搞清整流、滤波、稳压三个阶段波形变化情况；2、会正确、熟练使用万用表和示波器对稳压电源进行相关的测试；3、能初步学会对测量结果进行分析，能试图用前面所学整流、滤波稳压电路知识解释测试结果；【技能目标与要求】·【技能任务分析】一、常见直流稳压电源：硅稳压管稳压电源（并联型）、三端集成稳压器构成的稳压电源（串联型）以及开关型稳压电源等。前两种是我们掌握的重点。二、实训中所用的三端可调式集成稳压器简介三端可调式集成稳压器有正输出和负输出两个系列：317系列为正输出，337系列为负输出，其外形和引脚如图3-2-1所示。【任务过程指引】任务一硅稳压管稳压电源一、电路说明1、电路结构如图3-2-2所示二极管VD1、VD2、VD3、VD4组成单相桥式整流电路，C为电容滤波电路，电阻R1、VD5构成稳压电路。通过220V/12V变压器将220V市电变为12V交流电加入本电路，2个发光二极管用于指示所加交流电的方向变化，开关SW1用于去掉或加入滤波电路，SW2用于去掉或加入稳压电路。2、原理说明二、完成电路安装，安装完成检查无误后，通电演示。1、SW1、SW2都闭合时，万用表测得JP2点对地电压为________。2、SW1、SW2都断开时，示波器接入JP1，观察其波形并测电压的平均值完成表3-2-1，示波器通道设应设置为________耦合。三、电路功能测试示波器的波形示波器的读数JP1时间档位：幅度档位：平均值：表3-2-1示波器的波形和读数3、SW1闭合、SW2断开时，用示波器接入JP1，观察其波形并测电压的平均值，完成表3-2-2。示波器的波形示波器的读数JP1时间档位：幅度档位：平均值：表3-2-2示波器的波形和读数4、SW1、SW2都闭合时，用示波器通道CH1接JP1，CH2通道接JP2，观察其波形并测JP1电压的平均值、JP2的最大值，完成表3-2-3。表3-2-3示波器的波形和读数示波器波形示波器读数JP1时间档位：幅度档位：平均值JP2时间档位：幅度档位：平均值指出哪个波形是单独整流后的波形？哪个波形是整流滤波后的波形？哪个波形是整流滤波稳压后的波形？四、常见故障分析故障现象故障原因分析指示灯不亮1、输入端12V交流电没有供上；2、电路有开路情况：整流电路是否连接正常，R1、RL是否连接正常；3、指示灯损坏；只有1个指示灯亮1、整流二极管有开路或损坏；2、指示灯是否损坏；输出端输出电压不稳1、稳压管是否损坏或开路；2、R1两端出现短路情况；任务二三端可调式集成稳压器构成的稳压电路一、电路原理1、电路原理如图3-2-4所示。二极管VD1-4构成单相桥式全波整流电路；电容C1为滤波电容；LM317、Rp、R2、C2、C3、C4及VD5、VD6构成稳压电路。SW用于断开滤波电容和接入滤波电容；R1、LED是指示电路，用于指示是否有整流滤波后的直流电压。220V交流电流经220V/12V变压器变压后转换成12V交流电，加入本电路输入端。2、电路说明二、电路装配连接图三、电路装配实物图如图3-2-5三、电路测试功能1、用万用表测输入端交流电压实际值是________V。此电压是交流电的________值。2、闭合SW，用万用表测JP1对地电压为______V，此电压要用_______档位（ACV档、DCV档）。3、示波器接入JP1，分别测量SW断开、SW闭合时JP1对地波形及平均值，此时示波器的通道设置耦合方式应调为______耦合。测试波形画在表3-2-4中。示波器波形示波器读数SW断开时间档位：幅度档位：平均值：SW闭合时间档位：幅度档位：平均值：4、闭合SW，调节Rp、同时万用表测JP2输出电压调节范围__________。输出电压最低时，对应Rp阻值为________。当输出电压最高时，用示波器测JP2的波形和幅值，完成表3-2-5。示波器波形示波器读数JP2时间档位：幅度档位：幅值：三、常见故障分析故障现象故障原因分析指示灯不亮1、输入端12V交流电压没有供上；2、电路有开路情况：整流电路是否连接正常，R1是否连接正常，有无开路；3、指示灯损坏；JP1处为半波形1、整流二极管开路损坏；2、整流电路有断开情况；输出电压较高且不可调1、电位器Rp损坏；2、集成电路损坏；3、VD6短路；
