锂电池充放电循环测试课件VIP免费

锂电池充放电循环测试课件_第1页
1/24
锂电池充放电循环测试课件_第2页
2/24
锂电池充放电循环测试课件_第3页
3/24

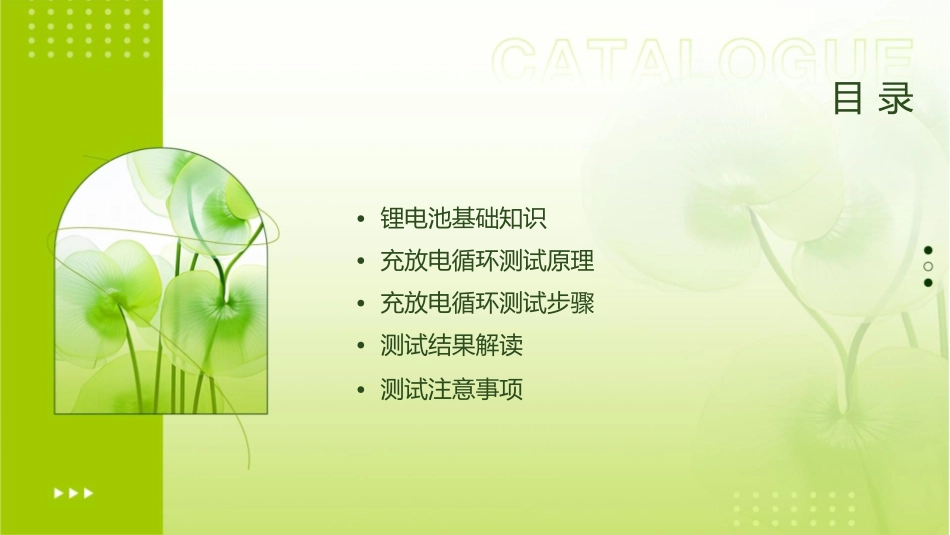

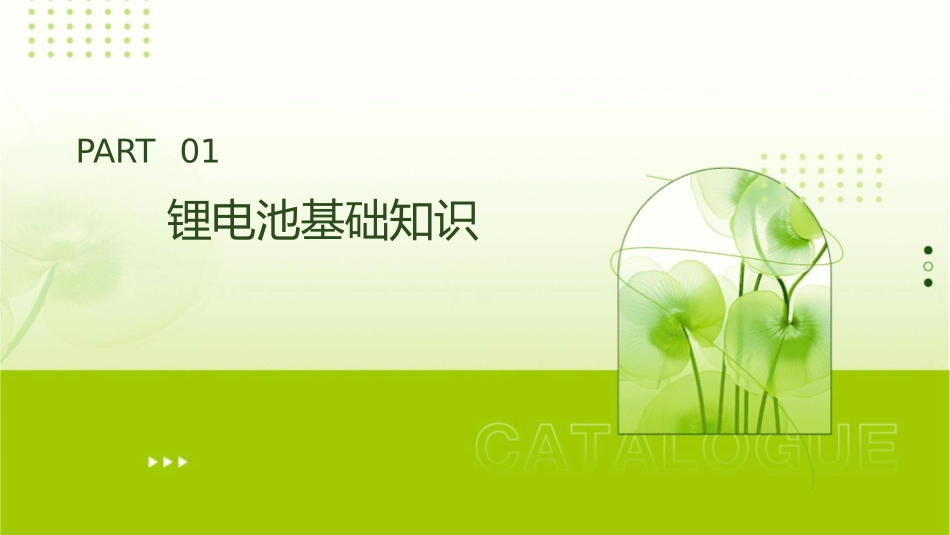

锂电池充放电循环测试课件目录•锂电池基础知识•充放电循环测试原理•充放电循环测试步骤•测试结果解读•测试注意事项PART01锂电池基础知识锂电池工作原理锂电池工作原理锂电池通过锂离子在正负极之间的迁移实现充放电。充电时,锂离子从正极脱出,经过电解质嵌入负极;放电时,锂离子从负极脱出,经过电解质嵌入正极。锂离子迁移过程在充放电过程中,锂离子在正负极之间的迁移通过电解质进行。电解质是锂电池中关键的组成部分,它能够允许锂离子通过而阻挡电子流动,从而避免短路。电池电压与容量锂电池的电压和容量取决于正负极材料的性质。正极材料通常采用锂过渡金属氧化物,负极材料则采用石墨或硅基材料。锂电池的构成正极材料负极材料正极材料是锂电池中存储能量的部分,通常采用锂过渡金属氧化物,如LiCoO2、LiMn2O4等。负极材料是锂电池中容纳锂离子的部分,通常采用石墨或硅基材料。电解质隔膜电解质是锂电池中关键的组成部分,它能够允许锂离子通过而阻挡电子流动,从而避免短路。隔膜是锂电池中分隔正负极的薄膜,通常采用聚烯烃材料制成,具有绝缘性。锂电池的优缺点优点能量密度高、自放电率低、循环寿命长、无记忆效应等。缺点对过充过放敏感、易发生燃烧和爆炸等安全问题、成本较高、对使用环境有要求等。PART02充放电循环测试原理充放电测试的目的评估锂电池的寿命和性能优化电池的充电策略通过充放电循环测试,可以了解电池在不同充电状态下的性能表现,从而优化电池的充电策略,提高电池的使用效率和寿命。通过充放电循环测试,可以评估锂电池的寿命和性能,包括电池的容量、能量密度、充放电速率等。检测电池的安全性充放电循环测试可以检测电池在长时间使用过程中的安全性,及时发现潜在的安全隐患,如电池过热、过充、过放等问题。充放电测试的方法恒流恒压充电法在充电过程中,采用恒定的电流和电压进行充电,直到电池充满。这种方法可以控制充电速率,但可能需要较长时间才能充满电池。脉冲充电法采用间歇性的大电流脉冲进行充电,每个脉冲之间有较长的停顿时间。这种方法可以加速充电过程,但可能会对电池造成一定程度的损伤。荷电状态估计法通过测量电池的电压、电流等参数,结合电池的荷电状态(SOC)模型,估算电池的荷电状态。这种方法可以实时监测电池的充电状态,但需要建立精确的SOC模型。充放电测试的参数能量密度电池的能量密度是指单位质量或体积所能输出的电量,通常以Wh/kg(瓦时每千克)或Wh/L(瓦时每升)表示。电池容量电池在规定的放电电流下所能输出的电量,通常以mAh(毫安时)或Ah(安时)表示。充放电速率表示电池在单位时间内充入或放出的电量,通常以C(倍率)表示。例如,1C表示电池在1小时内充满或放空。PART03充放电循环测试步骤测试前的准备010203确认测试设备设定测试参数准备安全防护措施确保测试设备完好,包括电池、充电器、放电设备、数据采集系统等。根据电池规格和测试要求,设定合适的充放电电压、电流和容量等参数。确保测试环境安全,准备好灭火器、绝缘手套等安全防护措施。充电过程连接电池与充电器启动充电监控充电状态将电池正确连接到充电器上。按照设定的参数启动充电过程。实时监测电池的充电状态,包括电压、电流和温度等参数。放电过程断开充电器连接放电设备启动放电在电池充满电后,断开电池与充电器的连接。将电池正确连接到放电设备上。按照设定的参数启动放电过程。数据记录与分析数据记录数据分析在测试过程中,实时记录电池的充放电数据,包括电压、电流、容量、温度等参数。根据记录的数据,分析电池的充放电性能,包括容量保持率、循环效率、能量密度等参数。数据整理结果评估对记录的数据进行整理,制作成表格或图表形式,便于分析。根据分析结果,评估电池的性能和寿命,为后续使用和优化提供参考。PART04测试结果解读电池性能指标电池容量充放电效率内阻自放电率表示电池在不使用情况下,电量自行流失的速度,通常以每月的百分比表示。表示电池在特定条件下能够存储的最大电量,单位为mAh或Ah。表示电池在充放电过程中的能量转换效率,以百分比表示。表示电池内部电阻的大小,对电池充放电性...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

锂电池充放电循环测试课件
