换热器的种类描述课件VIP免费

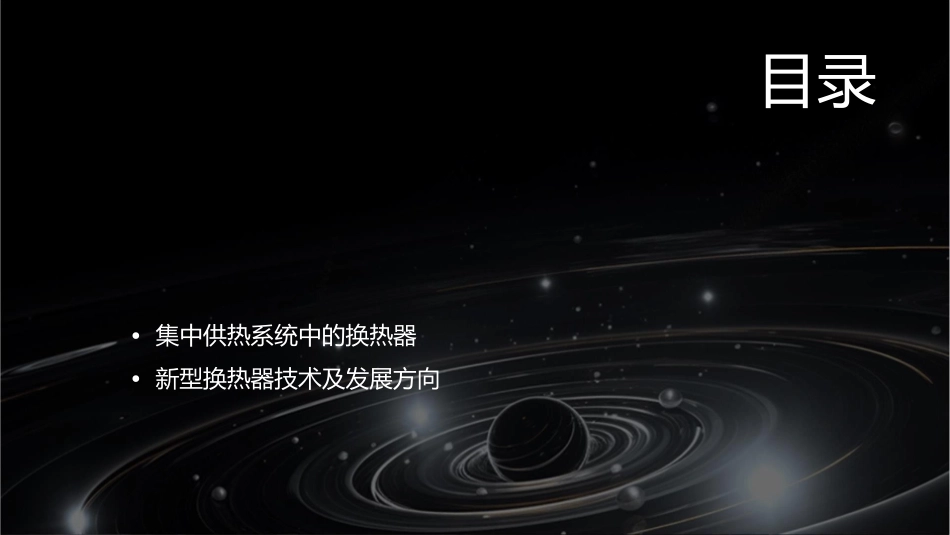

目录•集中供热系统中的换热器•新型换热器技术及发展方向定义与作用定义换热器是一种用于热量交换的设备，它可以将热流体的热量传递给冷流体。作用换热器在工业、能源、化工等领域中有着广泛的应用，它能够实现能源的有效利用和工艺过程的优化。换热器的分类根据传热面的形状和位置可以分为管式、板式和翅片式等。管式换热器具有结构简单、耐高压、传热效果好等优点，但占地面积较大，适用于高温高压的场合。板式换热器传热效率高、结构紧凑、操作灵活，适用于小流量、高温度差的场合。换热器的分类010203翅片式换热器根据使用介质空气换热器传热面积大、传热效率高，但易结垢，适用于空调、制冷等领域。可以分为空气换热器、水换热器、油换热器等。主要用于空气与空气之间的换热，如空调、制冷机组等。换热器的分类水换热器主要用于水与水之间的换热，如热水供应、冷却塔等。油换热器主要用于油与油之间的换热，如石油化工、能源等领域。定义与结构定义管式换热器是一种通过将热流体的热量传递给冷流体，实现两种流体之间热量交换的设备。结构主要由外壳、传热管、管板、支撑板和端盖等组成。传热管一般采用高效传热材料制成，如铜、铝、碳钢、不锈钢等。优缺点优点结构简单，制造方便，价格便宜。适应性强，可用于各种流体之间的换热。优缺点•可通过增加传热面积来提高换热效率。优缺点01020304缺点体积大，占地面积大。传热效率相对较低，容易出现热阻和污垢问题。对于高温、高压、腐蚀性强的流体，需要采用耐高温、耐腐蚀的材料，成本较高。应用场景工业生产中的各种工艺流程，如化工、石油化工、电力、冶金等领域的加热、冷却、蒸发、冷凝过程。空调系统、制冷系统、加热系统等能源工程领域。船舶、航天器等特殊环境下的换热过程。定义与结构定义板式换热器是一种由一系列金属板片组装而成的换热设备。结构板式换热器主要由板片、密封垫、压紧装置和夹具等组成。板片之间通过密封垫密封，相邻板片之间形成流道，冷热流体分别流经不同的流道进行热量交换。优缺点0102优点传热效率高：板式换热器具有较高的传热系数，能够有效地实现冷热流体的热量交换。结构紧凑：板式换热器结构紧凑，占地面积小，适用于空间有限的场所。03优缺点•易于维护：板式换热器的板片可以方便地拆卸和清洗，维护较为简单。优缺点0102缺点压力限制：板式换热器的承压能力相对较低，一般适用于低压场合。流体限制：由于板式换热器是由金属板片组成，因此对于某些腐蚀性流体的适应性较差。垫片泄漏风险：由于密封垫的存在，存在垫片泄漏的风险。0304应用场景供暖系统工业生产空调系统板式换热器在供暖系统中广泛应用于热力站和用户端，用于将热源的热量传递给用户。在化工、制药等工业生产过程中，板式换热器常用于加热、冷却或蒸发等工艺流程中。在空调系统中，板式换热器可用于将制冷剂的热量传递给冷却水，实现制冷效果。定义与结构定义热管换热器是一种利用热管原理进行热量交换的设备。结构热管换热器由若干根热管组成，每根热管包括管壳、吸液芯和端盖。优缺点优点传热效率高：热管内部传热主要依靠工质相变时吸收和释放汽化潜热，传热效率很高。传热距离长：由于热管可以做成多段，因此可以延长传热距离。优缺点•结构简单：热管换热器结构简单，制造方便，成本较低。优缺点缺点操作温度受限：由于热管的工作原理，其操作温度受到一定限制。对流换热系数小：与传统的对流换热器相比，热管换热器的对流换热系数较小。应用场景空间技术在空间技术领域，热管换热器被广泛应用于空间飞行器的温度控制系统中。电子设备散热在电子设备中，热管可以用于散热，提高设备的可靠性和稳定性。其他工业领域在石油、化工、冶金等工业领域，热管换热器也被广泛应用于各种工艺过程中。换热器在集中供热系统中的作用降低环境污染通过回收和利用废热，换热器有助于降低供热过程中产生的环境污染。高效利用能源换热器在集中供热系统中起到高效回收和利用能源的作用，提高系统的能源利用效率。满足不同需求换热器可以将回收的热量根据实际需求进行分配，满足不同用户的需求。换热器的选型与设计考虑因素01020304热量...
