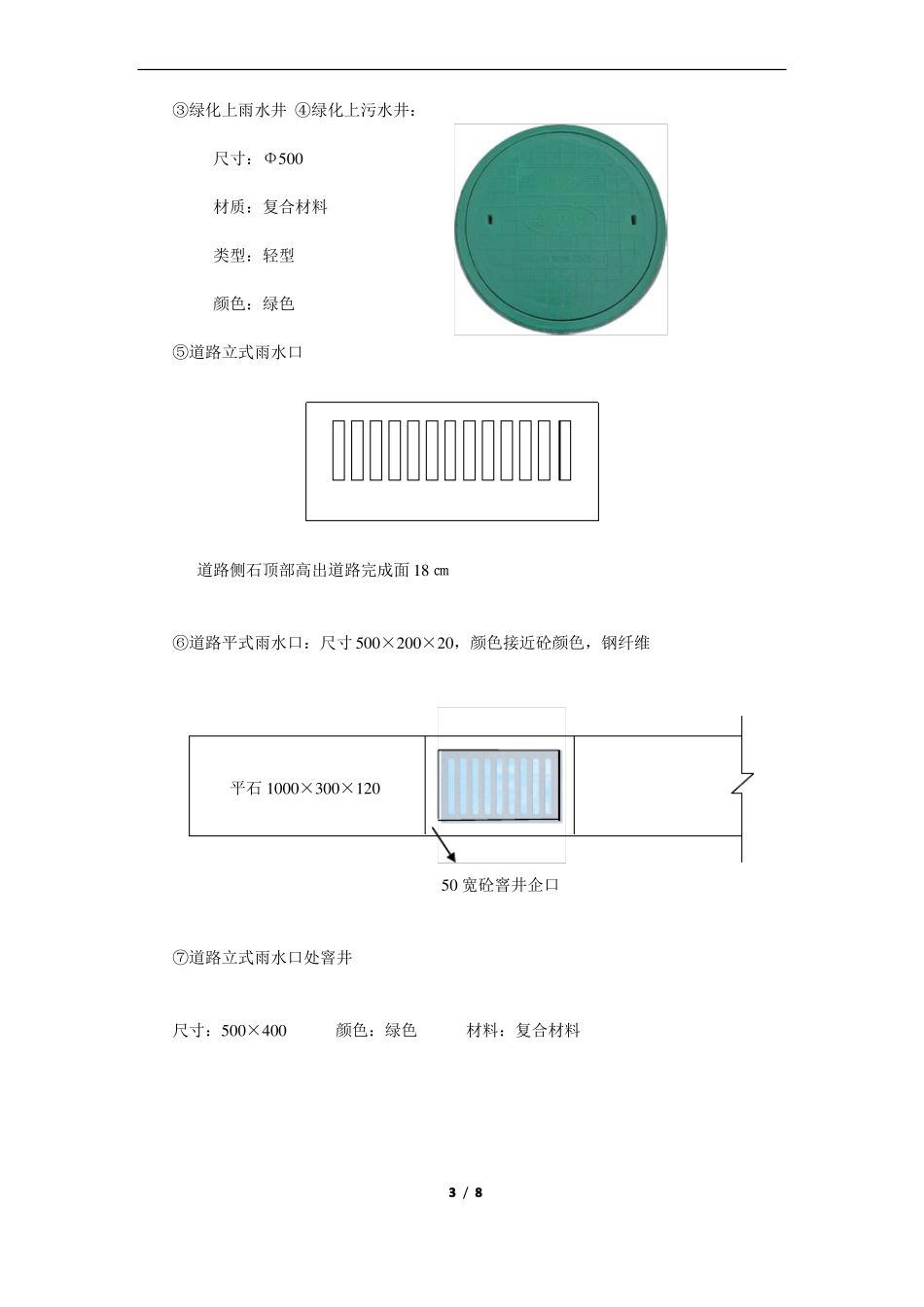

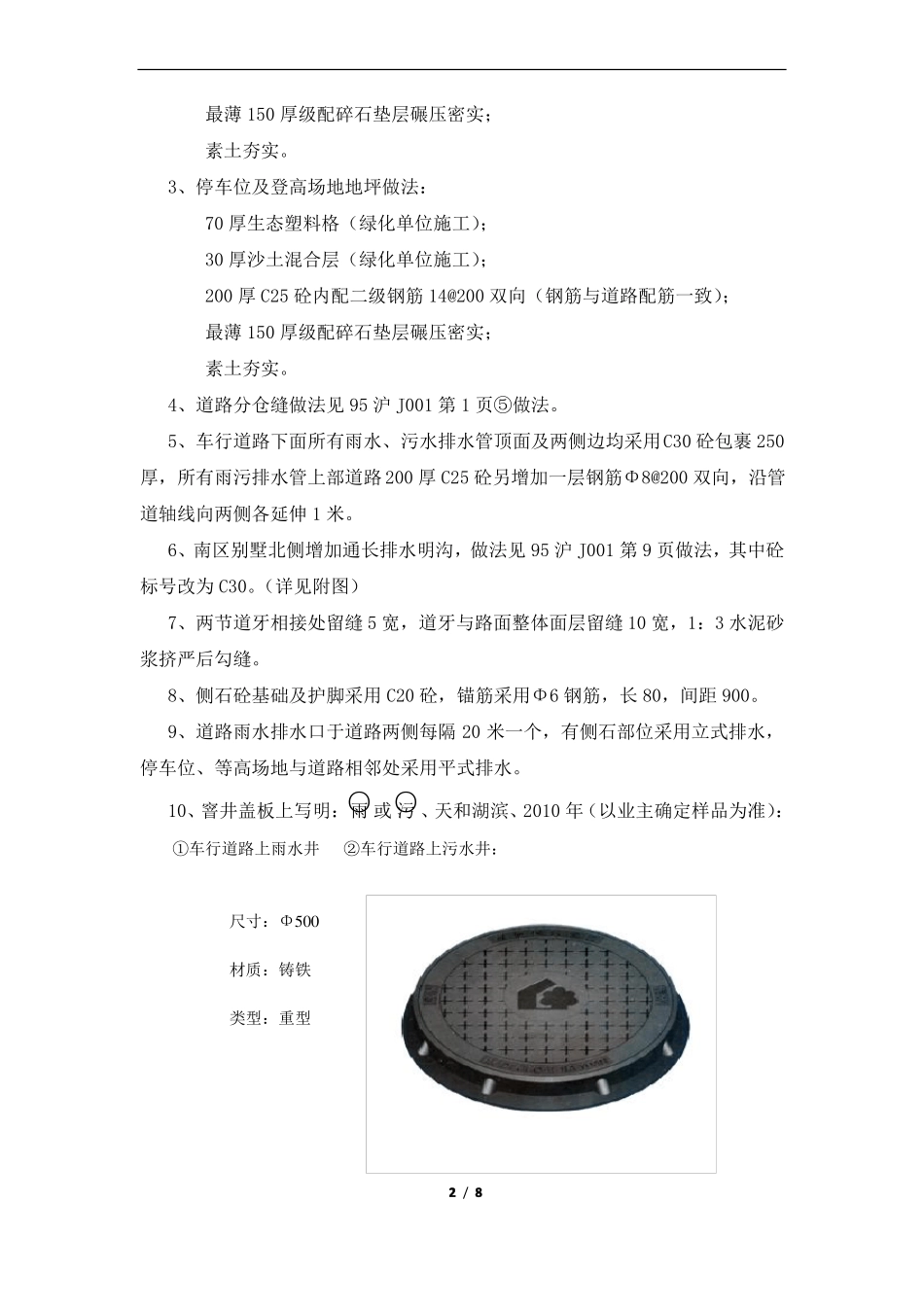

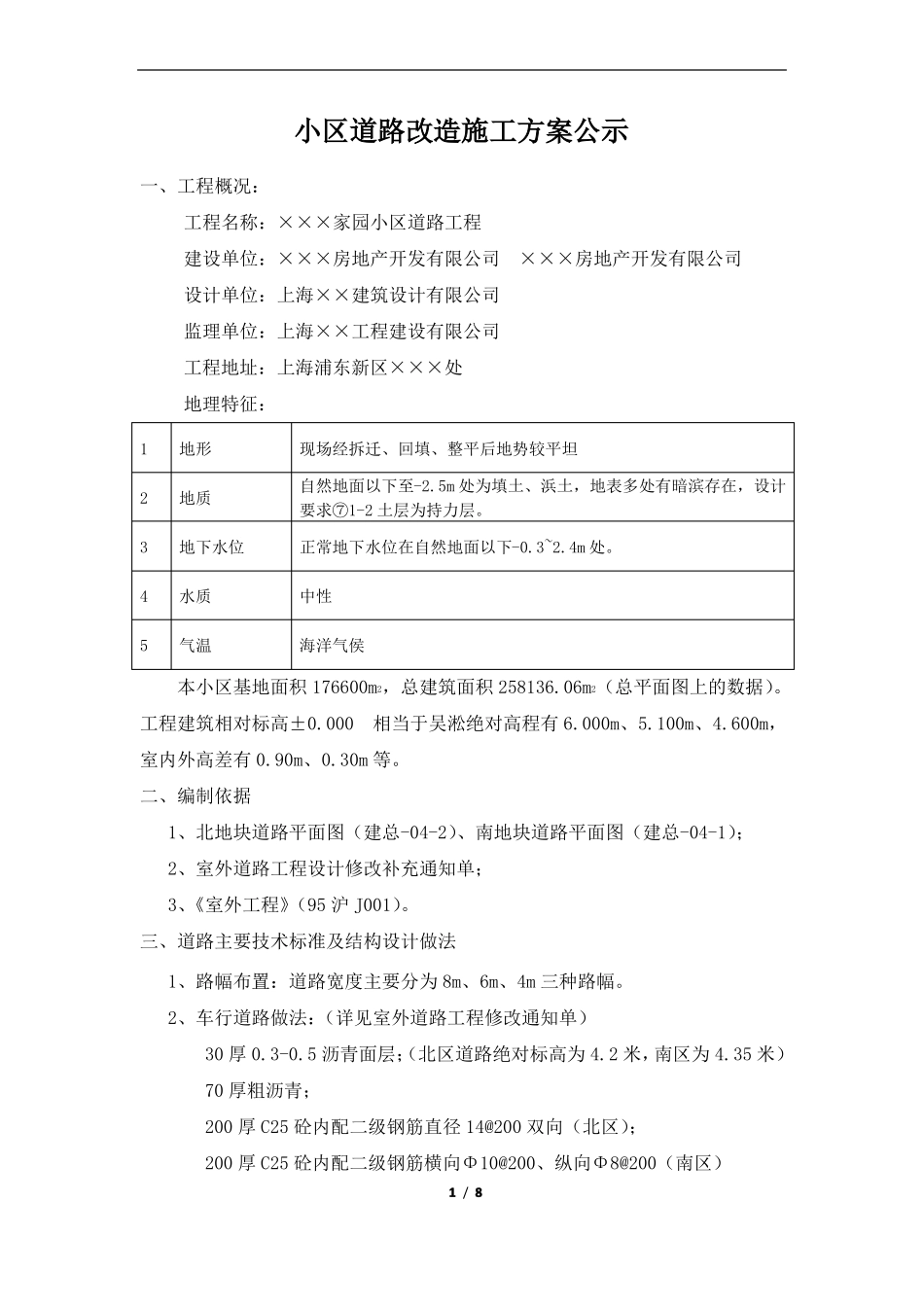

小区道路改造施工方案公示一、工程概况：工程名称：×××家园小区道路工程建设单位：×××房地产开发有限公司×××房地产开发有限公司设计单位：上海××建筑设计有限公司监理单位：上海××工程建设有限公司工程地址：上海浦东新区×××处地理特征：12345地形地质地下水位水质气温现场经拆迁、回填、整平后地势较平坦自然地面以下至-2.5m处为填土、浜土，地表多处有暗滨存在，设计要求⑦1-2土层为持力层。正常地下水位在自然地面以下-0.3~2.4m处。中性海洋气侯本小区基地面积176600m2，总建筑面积258136.06m2（总平面图上的数据）。工程建筑相对标高±0.000相当于吴淞绝对高程有6.000m、5.100m、4.600m，室内外高差有0.90m、0.30m等。二、编制依据1、北地块道路平面图（建总-04-2）、南地块道路平面图（建总-04-1）；2、室外道路工程设计修改补充通知单；3、《室外工程》（95沪J001）。三、道路主要技术标准及结构设计做法1、路幅布置：道路宽度主要分为8m、6m、4m三种路幅。2、车行道路做法：（详见室外道路工程修改通知单）30厚0.3-0.5沥青面层；（北区道路绝对标高为4.2米，南区为4.35米）70厚粗沥青；200厚C25砼内配二级钢筋直径14@200双向（北区）；200厚C25砼内配二级钢筋横向Φ10@200、纵向Φ8@200（南区）1/8最薄150厚级配碎石垫层碾压密实；素土夯实。3、停车位及登高场地地坪做法：70厚生态塑料格（绿化单位施工）；30厚沙土混合层（绿化单位施工）；200厚C25砼内配二级钢筋14@200双向（钢筋与道路配筋一致）；最薄150厚级配碎石垫层碾压密实；素土夯实。4、道路分仓缝做法见95沪J001第1页⑤做法。5、车行道路下面所有雨水、污水排水管顶面及两侧边均采用C30砼包裹250厚，所有雨污排水管上部道路200厚C25砼另增加一层钢筋Φ8@200双向，沿管道轴线向两侧各延伸1米。6、南区别墅北侧增加通长排水明沟，做法见95沪J001第9页做法，其中砼标号改为C30。（详见附图）7、两节道牙相接处留缝5宽，道牙与路面整体面层留缝10宽，1：3水泥砂浆挤严后勾缝。8、侧石砼基础及护脚采用C20砼，锚筋采用Φ6钢筋，长80，间距900。9、道路雨水排水口于道路两侧每隔20米一个，有侧石部位采用立式排水，停车位、等高场地与道路相邻处采用平式排水。10、窨井盖板上写明：雨或○污、天和湖滨、2010年（以业主确定样品为准）：○①车行道路上雨水井②车行道路上污水井：尺寸：Φ500材质：铸铁类型：重型2/8③绿化上雨水井④绿化上污水井：尺寸：Φ500材质：复合材料类型：轻型颜色：绿色⑤道路立式雨水口道路侧石顶部高出道路完成面18㎝⑥道路平式雨水口：尺寸500×200×20，颜色接近砼颜色，钢纤维平石1000×300×12050宽砼窨井企口⑦道路立式雨水口处窨井尺寸：500×400颜色：绿色材料：复合材料3/8四、施工总程序电信、强弱电、自来水、煤气及路灯预埋管道铺设道路雨水排水管敷设施工准备测量放线临时排水沟标高复测路基开挖回填碾压级配碎石铺设碾压钢筋绑扎浇筑砼侧石、平石铺砌70厚粗沥青30厚细沥青收尾工程五、施工方法及注意事项1、测量放线根据设计提供的线路参数和布设导线网，进行路中线和两侧边线的放样，直线段10m放一个断面桩，平曲线段5m一个断面（根据现场所需进行加密）。对水准基点桩，高程控制网，采用精密水准仪按国家三等水准测量要求复核。南区道路绝对标高为4.35米，北区道路绝对标高为4.2米，场地排水以道路中心线坡4/8向雨水井，道路雨水排水口于道路两侧每20米一个，有侧石部位采用立式排水，无侧石处采用平式排水，道路横坡为1.5%，纵坡根据现场道路排水口位置进行控制坡度为0.5%。绿化单位应及时将停车位及登高场地进行现场放线，根据图纸标注位置及绿化种植位置进行现场调整，并请业主、监理确认，确保符合小区消防验收要求。2、路基土方路基开挖和填筑是小区道路施工重点，涉及问题较多，必须根据地质条件、土源及现场道路和气象条件等综合考虑，因地制宜，方能保证质量和进度。本工程车库面积大，道路大部分在回填土上，土方应按30cm厚分层夯实回填处理，局部的弹簧土应挖出，重新回填土方，并分层夯实。南区道路多余土方根据业主、监理、绿化、总包共同现场...
