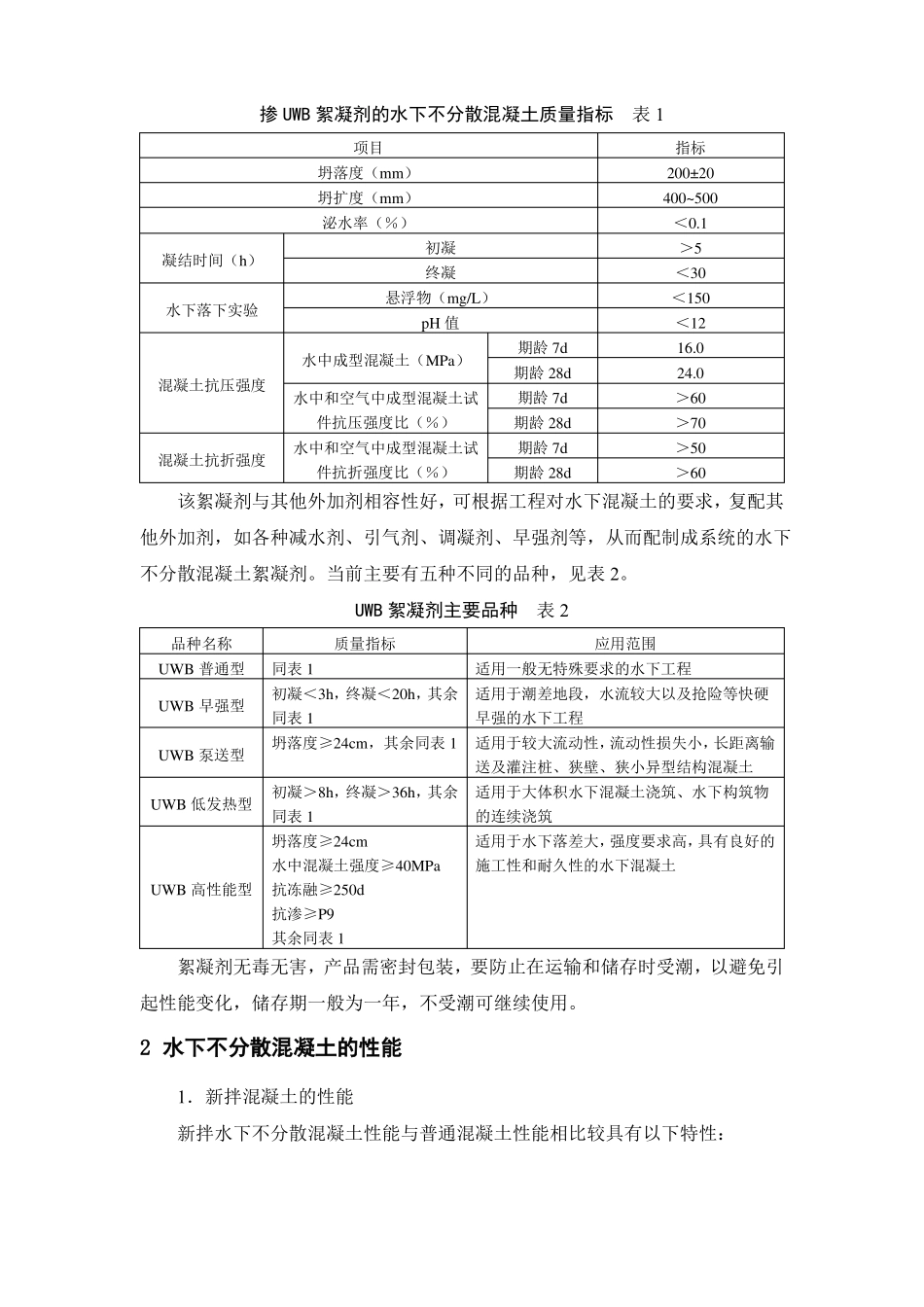

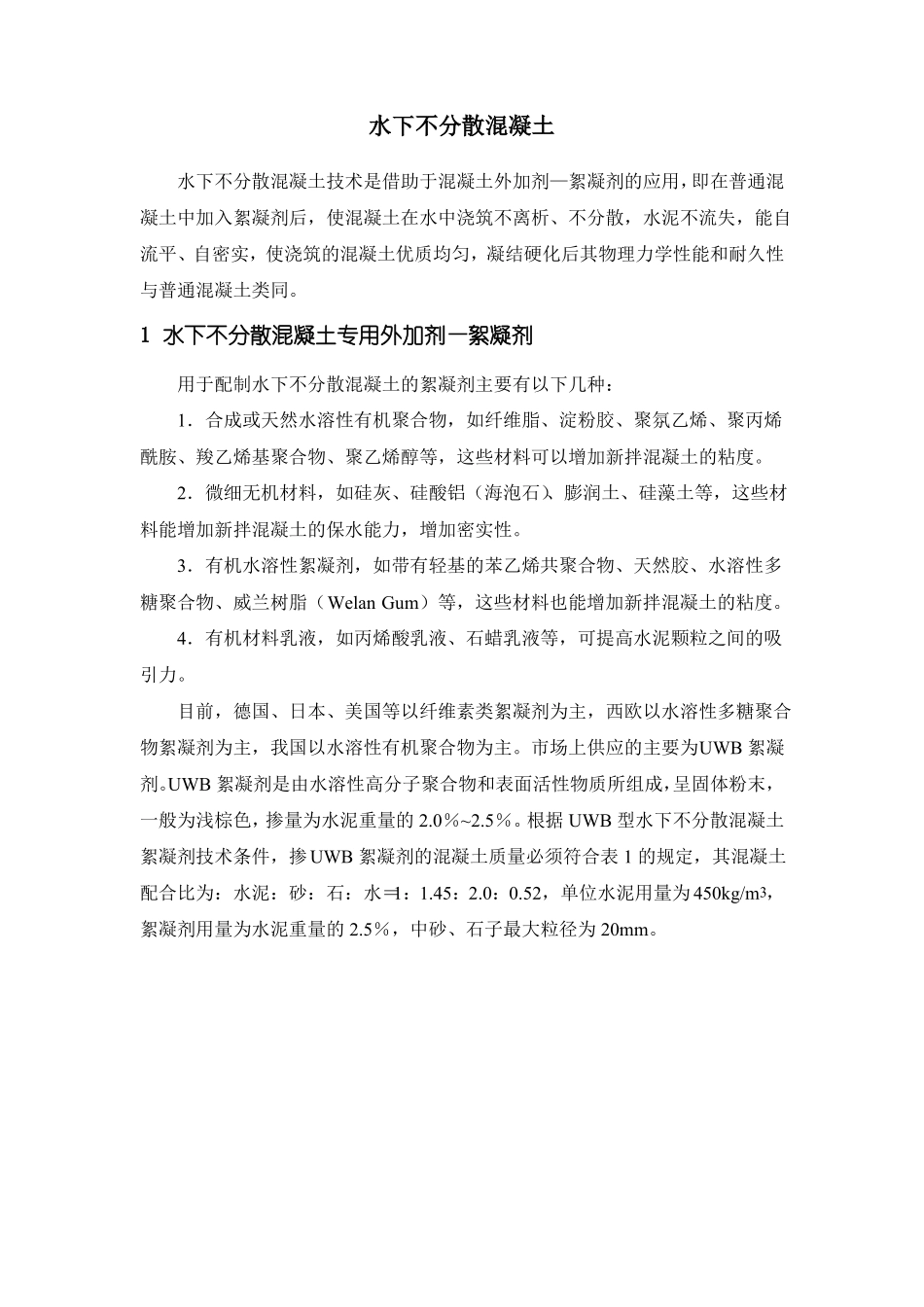

水下不分散混凝土水下不分散混凝土技术是借助于混凝土外加剂—絮凝剂的应用，即在普通混凝土中加入絮凝剂后，使混凝土在水中浇筑不离析、不分散，水泥不流失，能自流平、自密实，使浇筑的混凝土优质均匀，凝结硬化后其物理力学性能和耐久性与普通混凝土类同。1水下不分散混凝土专用外加剂—絮凝剂用于配制水下不分散混凝土的絮凝剂主要有以下几种：1．合成或天然水溶性有机聚合物，如纤维脂、淀粉胶、聚氛乙烯、聚丙烯酰胺、羧乙烯基聚合物、聚乙烯醇等，这些材料可以增加新拌混凝土的粘度。2．微细无机材料，如硅灰、硅酸铝（海泡石）、膨润土、硅藻土等，这些材料能增加新拌混凝土的保水能力，增加密实性。3．有机水溶性絮凝剂，如带有轻基的苯乙烯共聚合物、天然胶、水溶性多糖聚合物、威兰树脂（WelanGum）等，这些材料也能增加新拌混凝土的粘度。4．有机材料乳液，如丙烯酸乳液、石蜡乳液等，可提高水泥颗粒之间的吸引力。目前，德国、日本、美国等以纤维素类絮凝剂为主，西欧以水溶性多糖聚合物絮凝剂为主，我国以水溶性有机聚合物为主。市场上供应的主要为UWB絮凝剂。UWB絮凝剂是由水溶性高分子聚合物和表面活性物质所组成，呈固体粉末，一般为浅棕色，掺量为水泥重量的2.0％~2.5％。根据UWB型水下不分散混凝土絮凝剂技术条件，掺UWB絮凝剂的混凝土质量必须符合表1的规定，其混凝土配合比为：水泥：砂：石：水＝1：1.45：2.0：0.52，单位水泥用量为450kg/m3，絮凝剂用量为水泥重量的2.5％，中砂、石子最大粒径为20mm。掺UWB絮凝剂的水下不分散混凝土质量指标表1项目坍落度（mm）坍扩度（mm）泌水率（％）凝结时间（h）水下落下实验初凝终凝悬浮物（mg/L）pH值水中成型混凝土（MPa）混凝土抗压强度水中和空气中成型混凝土试件抗压强度比（％）混凝土抗折强度水中和空气中成型混凝土试件抗折强度比（％）期龄7d期龄28d期龄7d期龄28d期龄7d期龄28d指标200±20400~500＜0.1＞5＜30＜150＜1216.024.0＞60＞70＞50＞60该絮凝剂与其他外加剂相容性好，可根据工程对水下混凝土的要求，复配其他外加剂，如各种减水剂、引气剂、调凝剂、早强剂等，从而配制成系统的水下不分散混凝土絮凝剂。当前主要有五种不同的品种，见表2。UWB絮凝剂主要品种表2品种名称UWB普通型UWB早强型UWB泵送型UWB低发热型同表1初凝＜3h，终凝＜20h，其余同表1质量指标应用范围适用一般无特殊要求的水下工程适用于潮差地段，水流较大以及抢险等快硬早强的水下工程送及灌注桩、狭壁、狭小异型结构混凝土初凝＞8h，终凝＞36h，其余同表1坍落度≥24cm水中混凝土强度≥40MPaUWB高性能型抗冻融≥250d抗渗≥P9其余同表1适用于大体积水下混凝土浇筑、水下构筑物的连续浇筑适用于水下落差大，强度要求高，具有良好的施工性和耐久性的水下混凝土坍落度≥24cm，其余同表1适用于较大流动性，流动性损失小，长距离输絮凝剂无毒无害，产品需密封包装，要防止在运输和储存时受潮，以避免引起性能变化，储存期一般为一年，不受潮可继续使用。2水下不分散混凝土的性能1．新拌混凝土的性能新拌水下不分散混凝土性能与普通混凝土性能相比较具有以下特性：（1）高抗分散性。可不排水施工，即使受到水的冲刷作用，也能使在水下浇筑的水下不分散混凝土不分散、不离析、水泥不流失。（2）优良的施工性。水下不分散混凝土虽然粘性大，但富于塑性，有良好的流动性，浇筑到指定位置能自流平、自密实。（3）适应性强。新拌水下不分散混凝土可用不同的施工方法进行浇筑，并可通过各种外加剂的复配，满足不同施工性能的要求。（4）不泌水、不产生浮浆，凝结时间略延长。（5）安全环保性好。掺加的絮凝剂经卫生检疫部门检测，对人体无毒无害，可用于饮用水工程，新拌水下不分散混凝土在浇筑施工时，对施工水域无污染。2．硬化后混凝土性能（1）抗压强度。掺絮凝剂的水下不分散混凝土与普通混凝土一样，遵守水灰比定则，强度受水灰比、水泥品种、胶结料用量、絮凝剂掺量、龄期等因素的影响。水下不分散混凝土的水中成型试件的抗压强度与陆上成型试件抗压强度比称为水陆强度比，一般28d水陆强度比为70％以上。（2）静弹性模量。静弹性模量与普...
