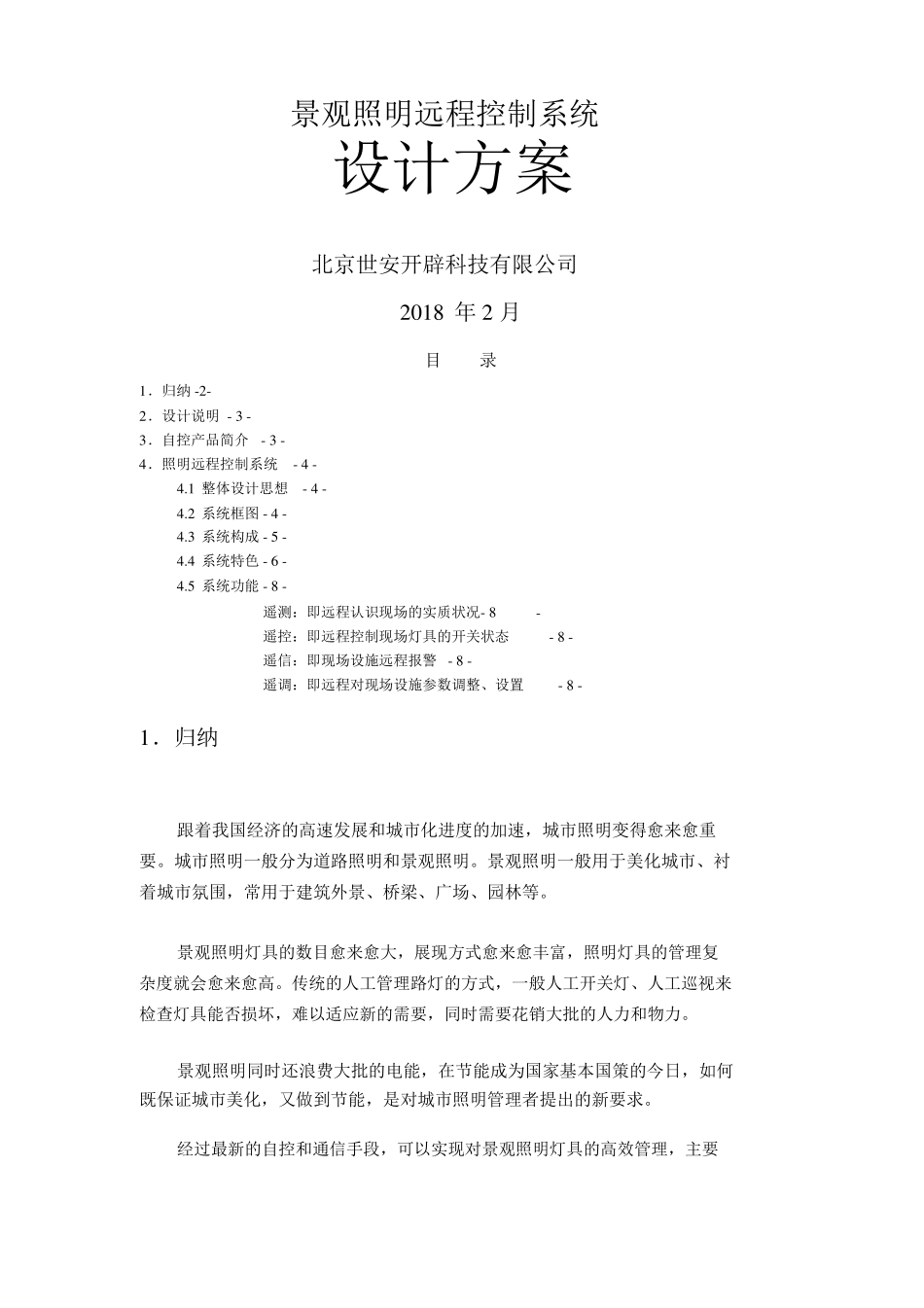

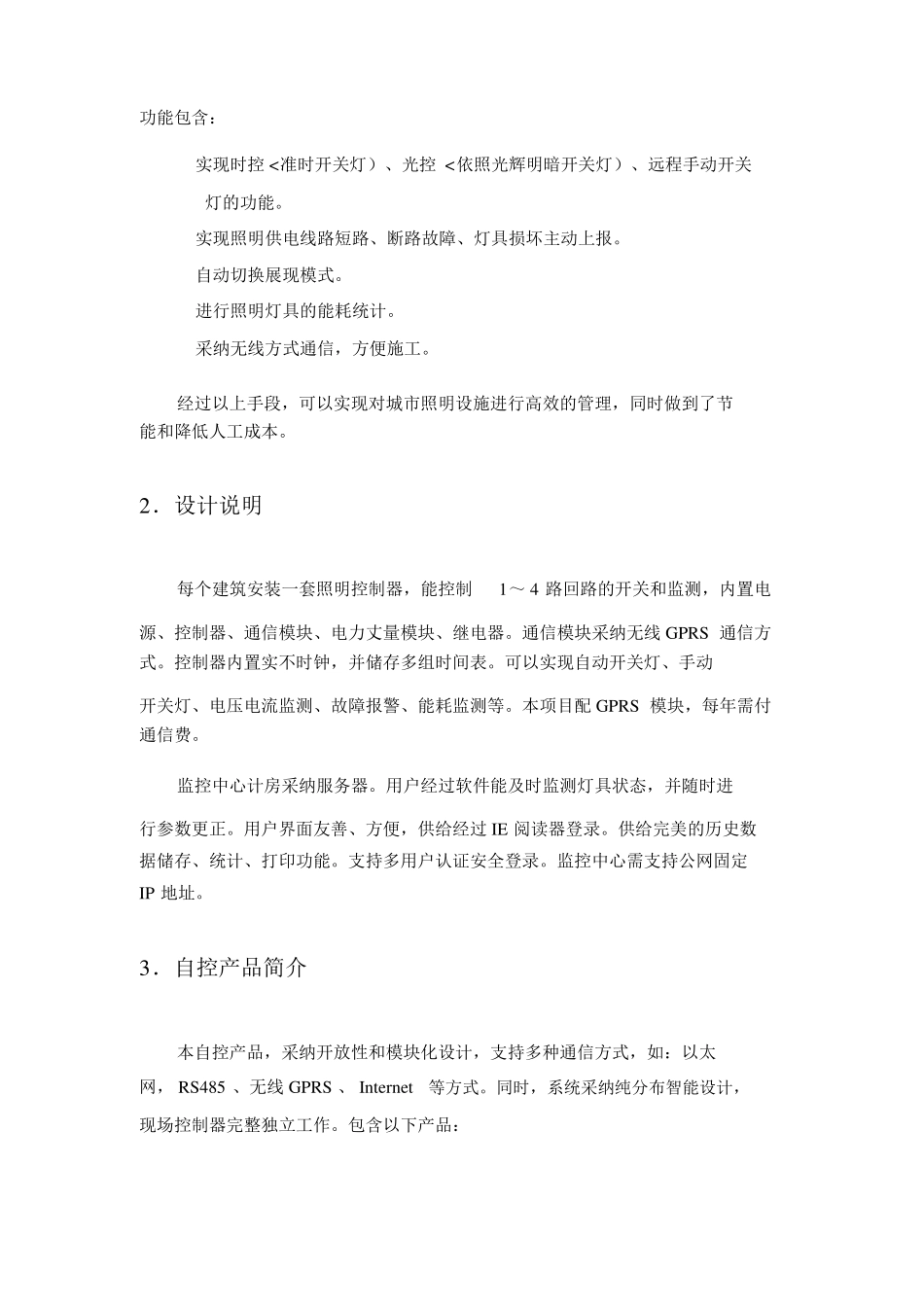

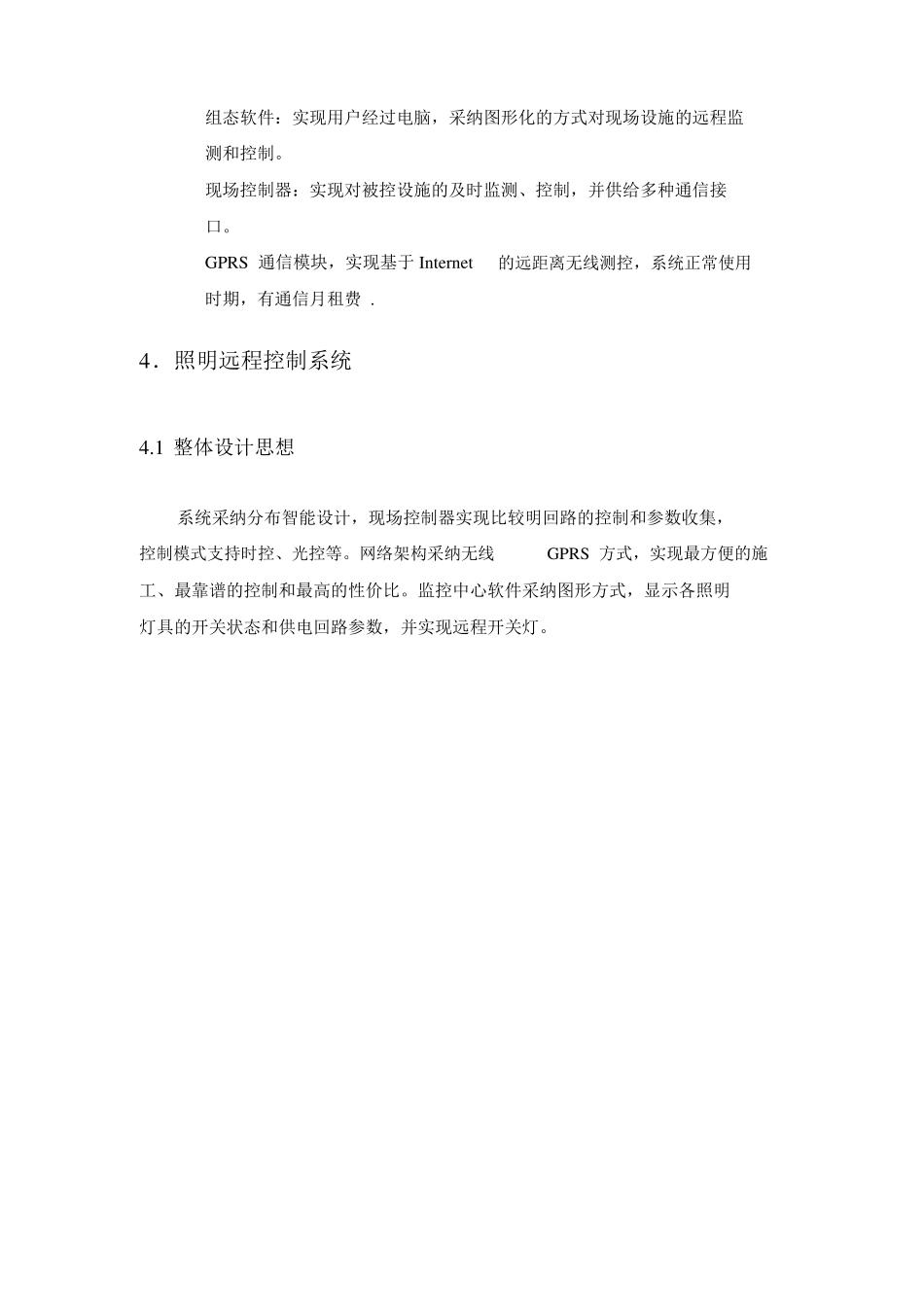

景观照明远程控制系统设计方案北京世安开辟科技有限公司2018年2月目1．归纳-2-2．设计说明-3-3．自控产品简介-3-4．照明远程控制系统-4-4.1整体设计思想-4-4.2系统框图-4-4.3系统构成-5-4.4系统特色-6-4.5系统功能-8-遥测：即远程认识现场的实质状况-8遥控：即远程控制现场灯具的开关状态遥信：即现场设施远程报警-8-录--8--8-遥调：即远程对现场设施参数调整、设置1．归纳跟着我国经济的高速发展和城市化进度的加速，城市照明变得愈来愈重要。城市照明一般分为道路照明和景观照明。景观照明一般用于美化城市、衬着城市氛围，常用于建筑外景、桥梁、广场、园林等。景观照明灯具的数目愈来愈大，展现方式愈来愈丰富，照明灯具的管理复杂度就会愈来愈高。传统的人工管理路灯的方式，一般人工开关灯、人工巡视来检查灯具能否损坏，难以适应新的需要，同时需要花销大批的人力和物力。景观照明同时还浪费大批的电能，在节能成为国家基本国策的今日，如何既保证城市美化，又做到节能，是对城市照明管理者提出的新要求。经过最新的自控和通信手段，可以实现对景观照明灯具的高效管理，主要功能包含：实现时控<准时开关灯）、光控<依照光辉明暗开关灯）、远程手动开关灯的功能。实现照明供电线路短路、断路故障、灯具损坏主动上报。自动切换展现模式。进行照明灯具的能耗统计。采纳无线方式通信，方便施工。经过以上手段，可以实现对城市照明设施进行高效的管理，同时做到了节能和降低人工成本。2．设计说明每个建筑安装一套照明控制器，能控制1～4路回路的开关和监测，内置电源、控制器、通信模块、电力丈量模块、继电器。通信模块采纳无线GPRS通信方式。控制器内置实不时钟，并储存多组时间表。可以实现自动开关灯、手动开关灯、电压电流监测、故障报警、能耗监测等。本项目配GPRS模块，每年需付通信费。监控中心计房采纳服务器。用户经过软件能及时监测灯具状态，并随时进行参数更正。用户界面友善、方便，供给经过IE阅读器登录。供给完美的历史数据储存、统计、打印功能。支持多用户认证安全登录。监控中心需支持公网固定IP地址。3．自控产品简介本自控产品，采纳开放性和模块化设计，支持多种通信方式，如：以太网，RS485、无线GPRS、Internet等方式。同时，系统采纳纯分布智能设计，现场控制器完整独立工作。包含以下产品：组态软件：实现用户经过电脑，采纳图形化的方式对现场设施的远程监测和控制。现场控制器：实现对被控设施的及时监测、控制，并供给多种通信接口。GPRS通信模块，实现基于Internet的远距离无线测控，系统正常使用时期，有通信月租费.4．照明远程控制系统4.1整体设计思想系统采纳分布智能设计，现场控制器实现比较明回路的控制和参数收集，控制模式支持时控、光控等。网络架构采纳无线GPRS方式，实现最方便的施工、最靠谱的控制和最高的性价比。监控中心软件采纳图形方式，显示各照明灯具的开关状态和供电回路参数，并实现远程开关灯。4.2系统框图图1系统框图4.3系统构成照明控制柜：包含：照明控制器、GPRS模块、GPRS网络SIM卡、电计量模块、温度传感器和控制箱。照明控制设施功能:1)采纳工业标准设计，合适室外高温、低温、高湿及雨雪天气的恶劣环境。2)纯分布智能设计，内置多种过滤算法、时钟、虚假机、时间表、历史记录、报警等高级功能，即便通信中断，也不影响开关灯。3)现场收集照明回路的电压、电流、耗电量、功率因数等信息，出现故障及时报警。4)控制器内部采纳面向对象的软件架构，支持现场二次编程，满足客户个性化要求。5)支持照明节电装置接入系统。6)可接入照度传感器，依据现场照度决定能否开灯。7)支持多种模拟量、开关量输入和输出，同时支持RS232方式与现场照明设施通信。8)从1路到4路，多种系列产品，方便用户选型和降低造价。9)本项目控制器与服务器通信方式主要采纳GPRS方式。照明控制器GPRS服务器中心控制室：服务器<带显示器）、平台软件、短信猫、打印机。4.4系统特色高度集成的模块化设施结构系统采纳了通用化、系统化、技术成熟靠谱的标准软件、硬件模块化结构设计。可依据实质项目需求以最具经济性的配置实现系统功能集成，同时完整...
