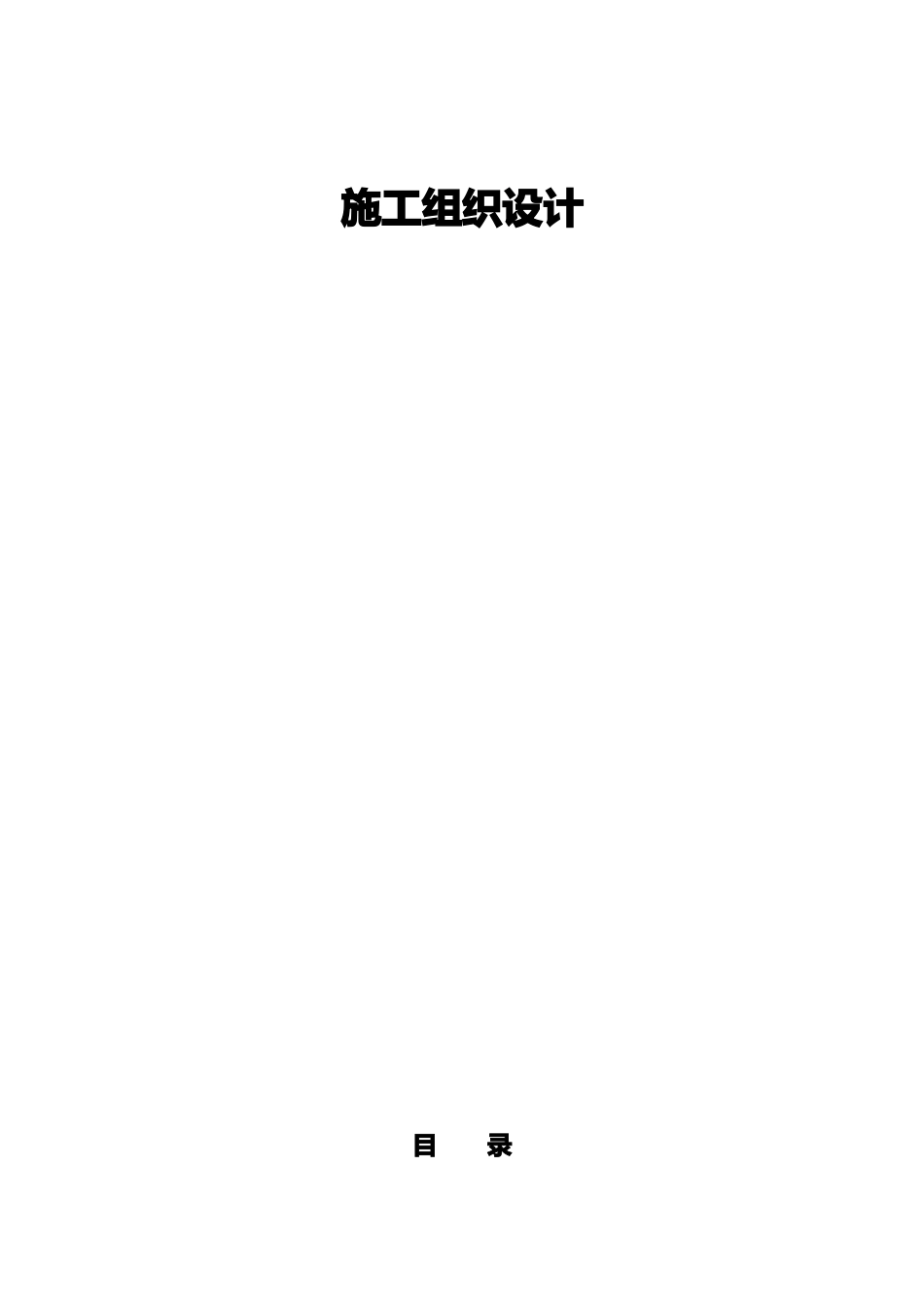

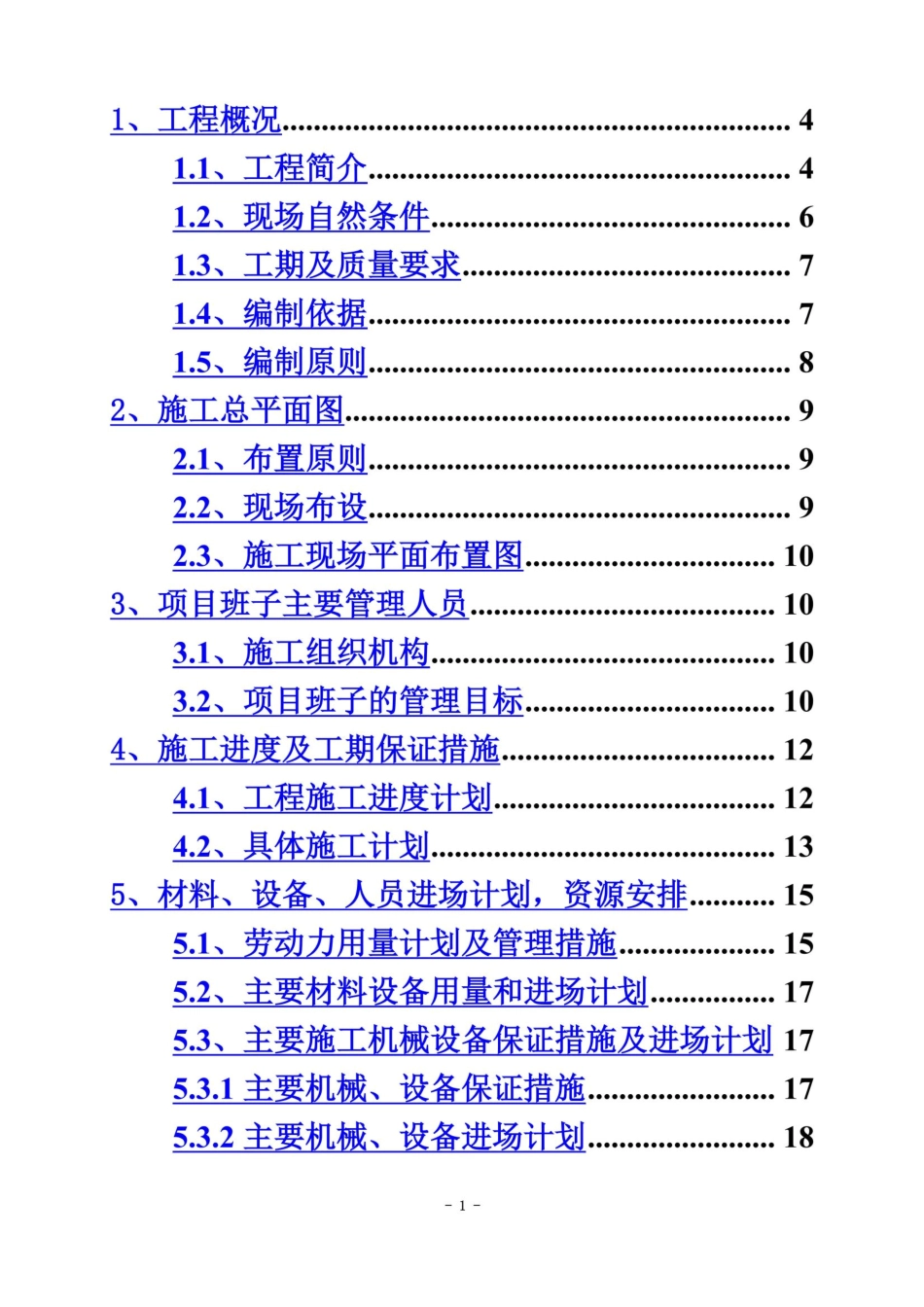

泵房改造施工方案施工组织设计目录1、工程概况1.1、工程简介东海路雨水泵及开关柜更新工程安装位于开发区东海路雨水泵站。本工程的招标范围为10台立式水泵安装，20面6KV开关柜安装及泵站附属设施维修。工程名称：东海路雨水泵及开关柜更新工程安装工程地点：开发区东海路雨水泵站建设单位：天津经济技术开发区公用事业局管理单位：天津泰达市政公司计划开竣工日期：开工日期：2013年3月15日，竣工日期：2013年12月15日建设规模：10台立式水泵安装，20面6KV开关柜安装及泵站附属设施维修。具体施工内容如下：1.1.1、工艺设备（1）雨水泵：对采购的10台雨水泵及配套设备、出水管线接货、验货、泵池清淤、安装、调试，以及安装上述设备所需的附件、辅料。（2）10台套拍门更新（不锈钢浮箱式拍门，含角度及相关紧固件）。10台拍门更换为不锈钢(321)浮箱式，采用通轴(不锈钢)形式，带注入孔。（3）原水泵出水通气管DN80更换为304不锈钢管（约40米，含采购及安装）。（4）4台套2米X2米泵站出水闸门大修（正常开启）。（5）压力池泵池侧池壁大修。（6）4台进水闸门检修（正常开启）。（7）安装甲供泵本体进出气阀门接出气管至泵房处，需经现场踏验，出气管需穿墙。（8）大修期间堵水调水。（9）配合设备厂家拆装设备及核实尺寸。（10）本工程增加泵站泵池墙体防水内容。1.1.2、电气设备对采购的20面6KV开关柜设备接货、验货、安装、调试，以及安装上述设备所需的附件、辅料。1.1.3、机械格栅采购并安装进水格栅板5面(含新格栅板安装,旧格栅板拆除工作量)；移动式格栅清污机一台。1.1.4、土建施工（1）出水池压力井盖更新（含人孔），共10个。（2）泵站围墙除锈刷漆加固长180m、爬梯除锈刷漆加固4个。（3）雨水前池顶棚钢结构网架除锈喷漆250平米。（4）所有房屋窗台防水密封处理24个，清除窗框与洞口空隙处杂物。（5）泵站东西山墙加装强排风机（共4台）。（6）休息室、门卫室、大门墙垛，墙面修补及石材面砖补贴200平米。（7）值班室、泵房墙面粉刷1200平米。（8）电站、休息室、泵房屋顶局部防水层施做500平米。（9）泵层地面、墙面修补。1.2、现场自然条件1.2.1、开发区地理位置及概况天津开发区位于天津市东南，距市中心50公里，紧靠天津港和具有42万人口的塘沽区，邻接中国第一保税区——天津港保税区。开发区东西平均宽5.1公里，区域主体大致呈矩形。区内有京津塘高速公路港区连接线及60米宽的第七大街横贯开发区东西，50米宽的南海路贯穿开发区南北，是开发区将来发展与外界联系的交通枢纽，该区道路四通八达交通便利，经过十多年的开发建设，开发区内先后建成起步区、生活区等区域，一批三资企业、韩国工业园地、泰丰工业园区及金融贸易区等正在加紧基础设施的建设。1.2.2、地形地貌-1-开发区地处渤海湾西侧，属冲积——海积平面，大部分地区为盐田，地势比较平坦，地势高差较小。1.2.3、工程地质本工程参照建成区的工程地质资料。开发区地处渤海湾地带，属渤海凹陷区，冲积——海积平原为第四纪河流及滨海沉积层，表层为人工填土层，多为松散状素土。在约2.5—3.5米范围内为新近沉积陆相层，呈轻—流塑状态高压缩性，淤泥质粘土。含水率34.8%-63.3%，地基承载力[R]=60kPa。5米—15米深为浅海相沉积层，多为褐色，淤泥及淤泥质土，其力学性质极差，最高含水率达64.7%。[R]=60kPa，在下部以粉土为主，夹有淤泥粘土，含水量24.5%—33.6%。[R]值在100kPa以上。根据国家地震局地震裂度的划分，据市建委92年建抗566号文本地区抗震设防裂度为7度。1.2.4、地下水的浸蚀作用天津开发区地处盐田旧址，地下水所含Cl-、Mg2+、SO2-4等浓度较高，对地下设施如钢筋混凝土管材，建筑基础等均有腐蚀作用，在施工图设计阶段均考虑采取防腐措施。1.2.5、气象条件天津开发区地处中纬度欧亚大陆东岸，季风环流旺盛，气候属温暖带大陆季风气候。春季干燥，少雨风多；夏季受太平洋热带高压影响，多受东南海洋气候控制，天气比较温和，多阴雨，偶有高温，秋季冷暖适中，多晴天；冬季受西伯利亚蒙古冷高压控制，以偏北风为主，气候寒冷，少雪多雾。年平均气温12℃。平均地面温度14.2℃。日照百分率65%，全...
