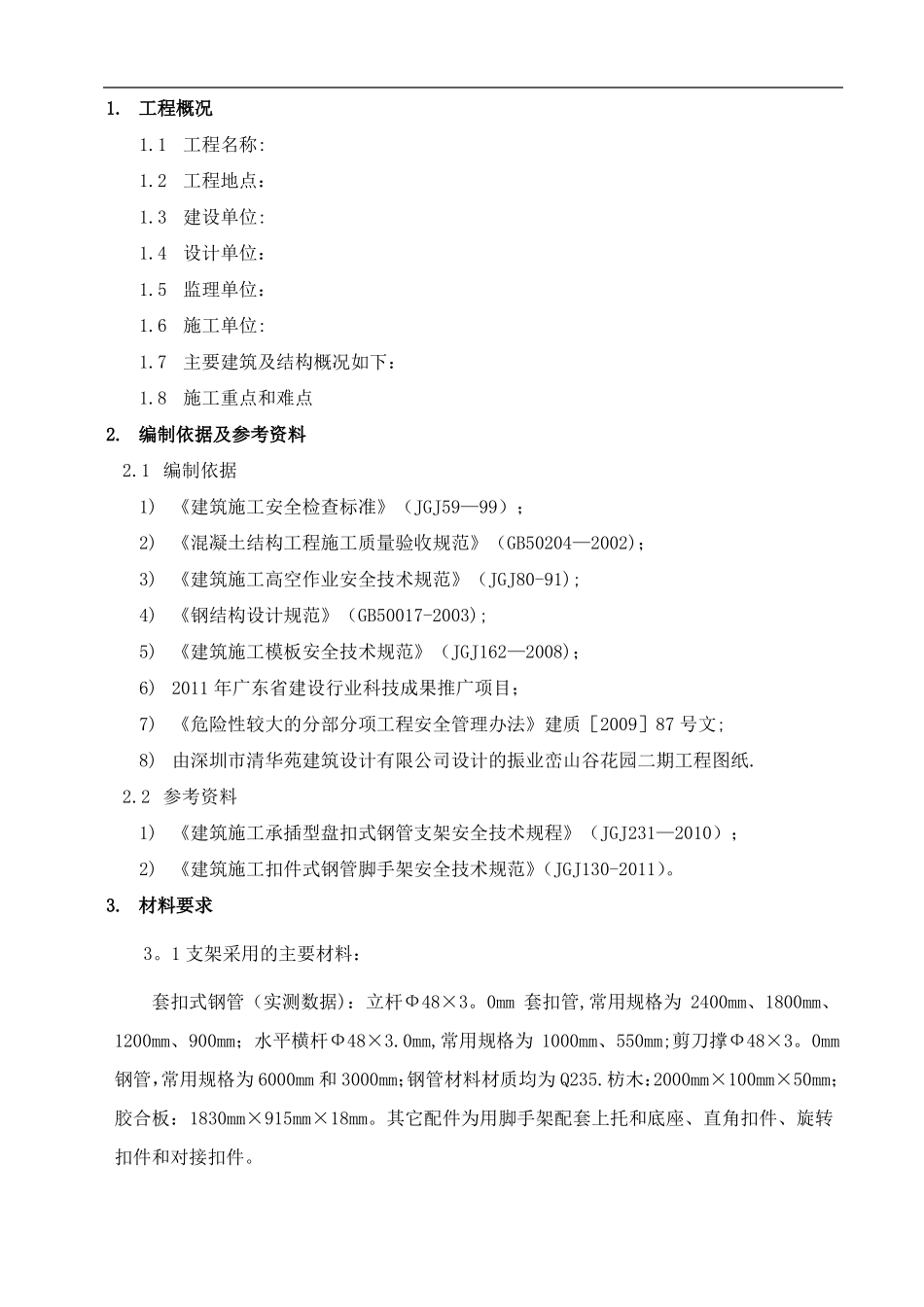

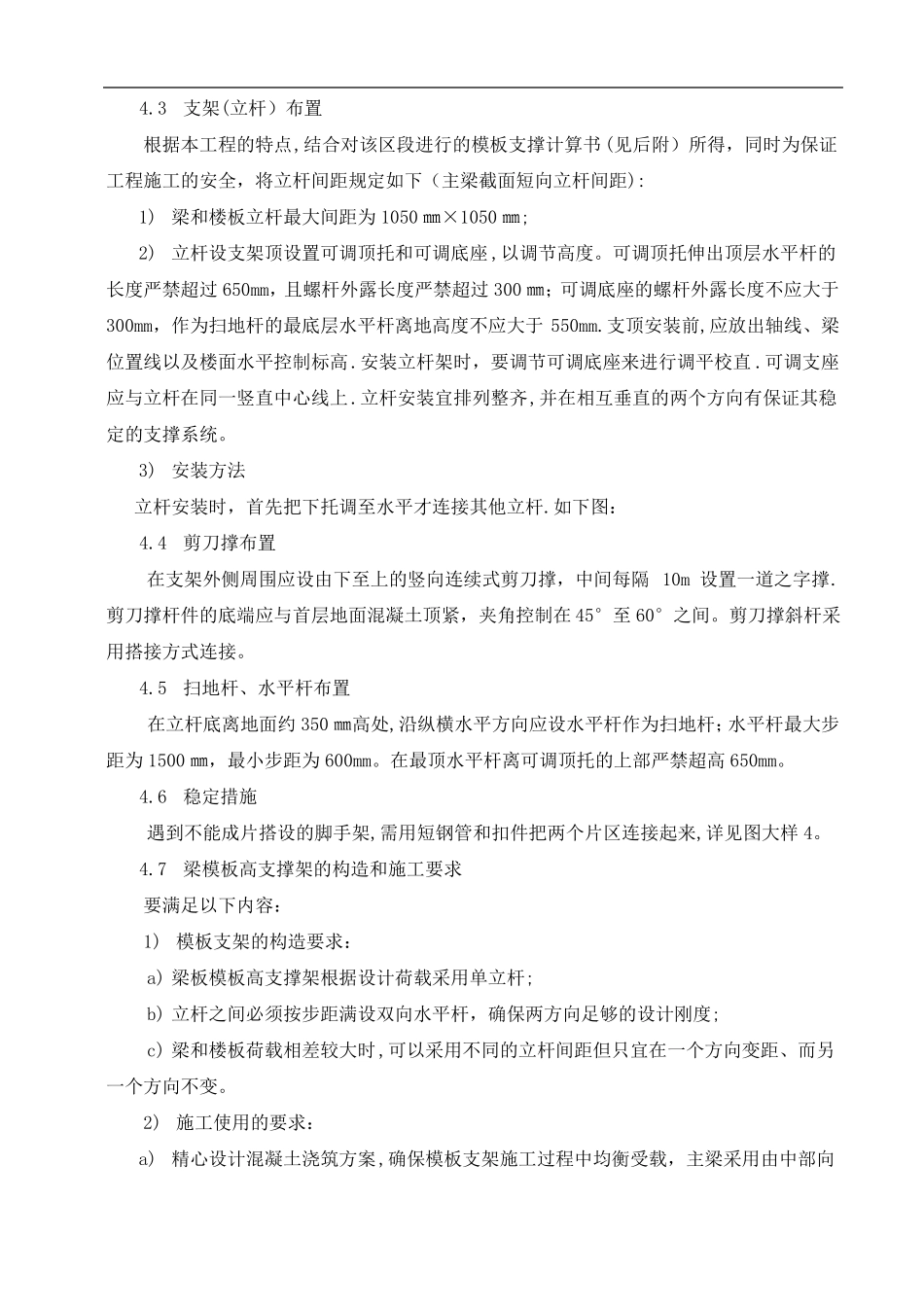

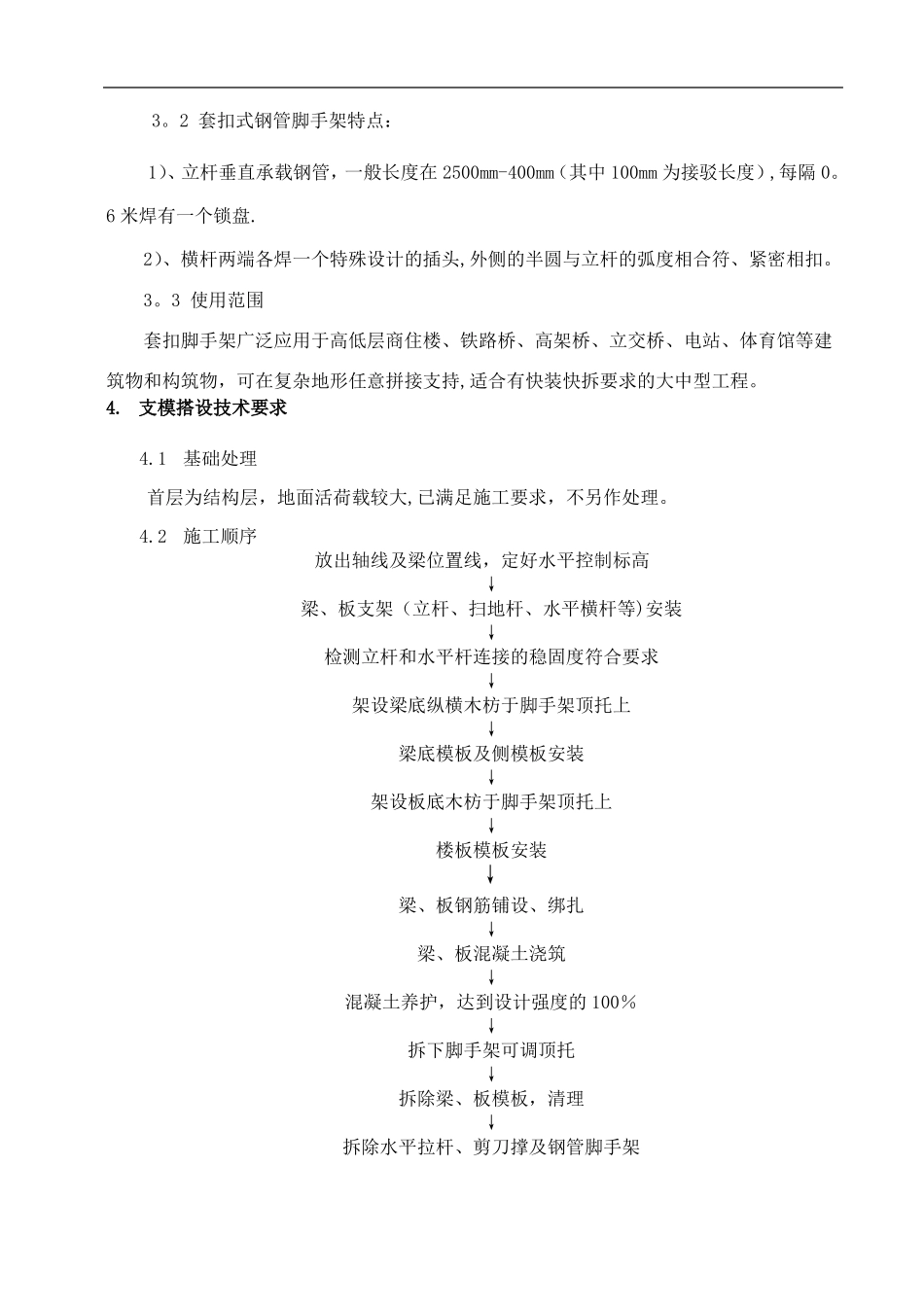

1.工程概况1.1工程名称:1.2工程地点：1.3建设单位:1.4设计单位：1.5监理单位：1.6施工单位:1.7主要建筑及结构概况如下：1.8施工重点和难点2.编制依据及参考资料2.1编制依据1)《建筑施工安全检查标准》（JGJ59—99）；2)《混凝土结构工程施工质量验收规范》（GB50204—2002)；3)《建筑施工高空作业安全技术规范》（JGJ80-91);4)《钢结构设计规范》（GB50017-2003);5)《建筑施工模板安全技术规范》（JGJ162—2008)；6)2011年广东省建设行业科技成果推广项目；7)《危险性较大的分部分项工程安全管理办法》建质［2009］87号文;8)由深圳市清华苑建筑设计有限公司设计的振业峦山谷花园二期工程图纸.2.2参考资料1)《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2010）；2)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。3.材料要求3。1支架采用的主要材料：套扣式钢管（实测数据)：立杆Ф48×3。0mm套扣管,常用规格为2400mm、1800mm、1200mm、900mm；水平横杆Ф48×3.0mm,常用规格为1000mm、550mm;剪刀撑Ф48×3。0mm钢管，常用规格为6000mm和3000mm；钢管材料材质均为Q235.枋木：2000mm×100mm×50mm；胶合板：1830mm×915mm×18mm。其它配件为用脚手架配套上托和底座、直角扣件、旋转扣件和对接扣件。3。2套扣式钢管脚手架特点：1）、立杆垂直承载钢管，一般长度在2500mm-400mm（其中100mm为接驳长度）,每隔0。6米焊有一个锁盘.2）、横杆两端各焊一个特殊设计的插头,外侧的半圆与立杆的弧度相合符、紧密相扣。3。3使用范围套扣脚手架广泛应用于高低层商住楼、铁路桥、高架桥、立交桥、电站、体育馆等建筑物和构筑物，可在复杂地形任意拼接支持,适合有快装快拆要求的大中型工程。4.支模搭设技术要求4.1基础处理首层为结构层，地面活荷载较大,已满足施工要求，不另作处理。4.2施工顺序放出轴线及梁位置线，定好水平控制标高↓梁、板支架（立杆、扫地杆、水平横杆等)安装↓检测立杆和水平杆连接的稳固度符合要求↓架设梁底纵横木枋于脚手架顶托上↓梁底模板及侧模板安装↓架设板底木枋于脚手架顶托上↓楼板模板安装↓梁、板钢筋铺设、绑扎↓梁、板混凝土浇筑↓混凝土养护，达到设计强度的100％↓拆下脚手架可调顶托↓拆除梁、板模板，清理↓拆除水平拉杆、剪刀撑及钢管脚手架4.3支架(立杆）布置根据本工程的特点,结合对该区段进行的模板支撑计算书(见后附）所得，同时为保证工程施工的安全，将立杆间距规定如下（主梁截面短向立杆间距):1)梁和楼板立杆最大间距为1050㎜×1050㎜;2)立杆设支架顶设置可调顶托和可调底座,以调节高度。可调顶托伸出顶层水平杆的长度严禁超过650mm，且螺杆外露长度严禁超过300㎜；可调底座的螺杆外露长度不应大于300mm，作为扫地杆的最底层水平杆离地高度不应大于550mm.支顶安装前,应放出轴线、梁位置线以及楼面水平控制标高.安装立杆架时，要调节可调底座来进行调平校直.可调支座应与立杆在同一竖直中心线上.立杆安装宜排列整齐,并在相互垂直的两个方向有保证其稳定的支撑系统。3)安装方法立杆安装时，首先把下托调至水平才连接其他立杆.如下图：4.4剪刀撑布置在支架外侧周围应设由下至上的竖向连续式剪刀撑，中间每隔10m设置一道之字撑.剪刀撑杆件的底端应与首层地面混凝土顶紧，夹角控制在45°至60°之间。剪刀撑斜杆采用搭接方式连接。4.5扫地杆、水平杆布置在立杆底离地面约350㎜高处,沿纵横水平方向应设水平杆作为扫地杆；水平杆最大步距为1500㎜，最小步距为600mm。在最顶水平杆离可调顶托的上部严禁超高650mm。4.6稳定措施遇到不能成片搭设的脚手架,需用短钢管和扣件把两个片区连接起来,详见图大样4。4.7梁模板高支撑架的构造和施工要求要满足以下内容：1)模板支架的构造要求：a)梁板模板高支撑架根据设计荷载采用单立杆;b)立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度;c)梁和楼板荷载相差较大时,可以采用不同的立杆间距但只宜在一个方向变距、而另一个方向不变。2)施工使用的要求：a)精心设计混凝土浇筑方案,确保模板支架施工过程中均衡受载，主梁采用由中部向两边对称扩展的浇筑方式；b)严格控制实际施工荷载不...
