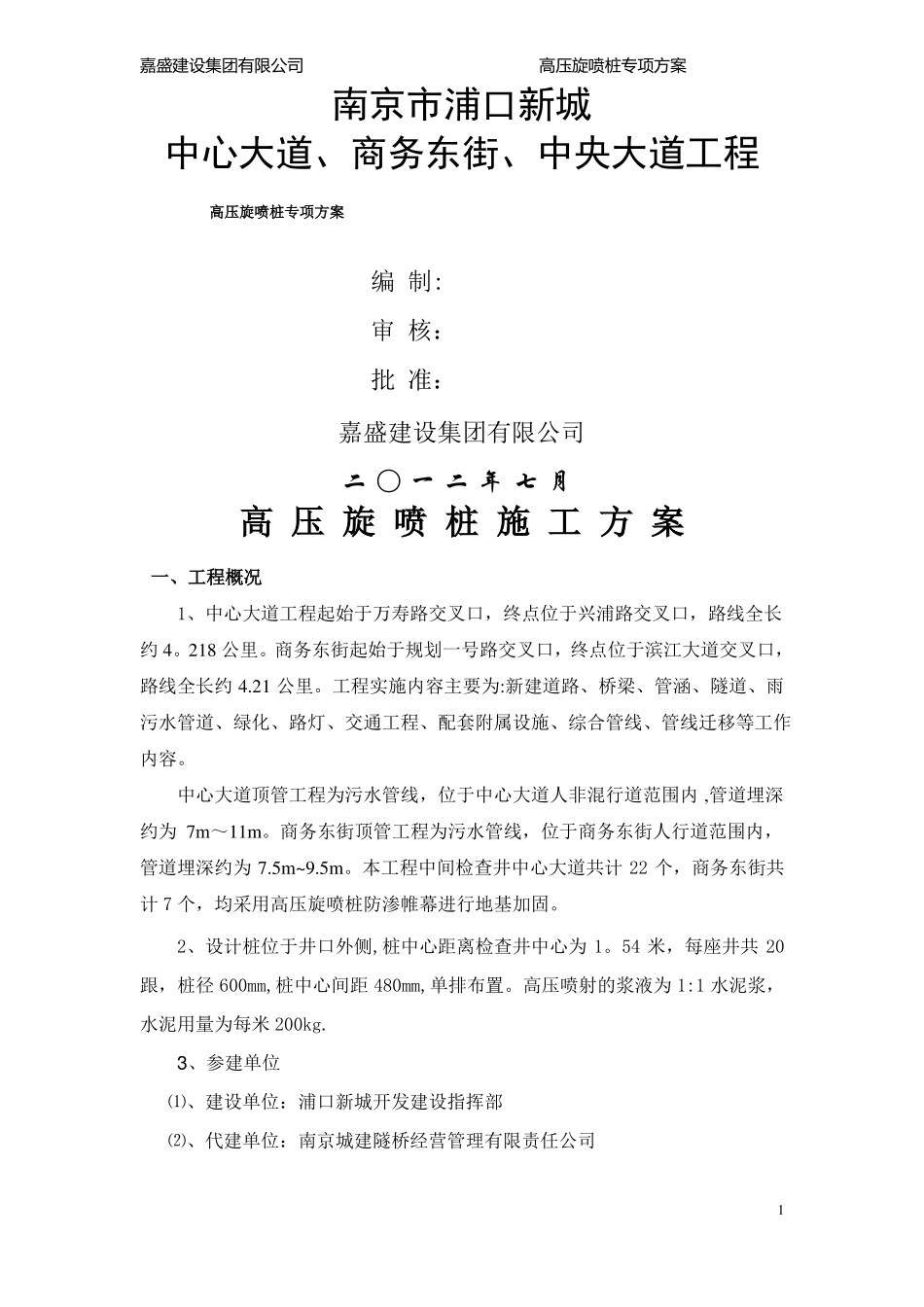

嘉盛建设集团有限公司高压旋喷桩专项方案南京市浦口新城中心大道、商务东街、中央大道工程高压旋喷桩专项方案编制:审核：批准：嘉盛建设集团有限公司二○一二年七月高压旋喷桩施工方案一、工程概况1、中心大道工程起始于万寿路交叉口，终点位于兴浦路交叉口，路线全长约4。218公里。商务东街起始于规划一号路交叉口，终点位于滨江大道交叉口，路线全长约4.21公里。工程实施内容主要为:新建道路、桥梁、管涵、隧道、雨污水管道、绿化、路灯、交通工程、配套附属设施、综合管线、管线迁移等工作内容。中心大道顶管工程为污水管线，位于中心大道人非混行道范围内,管道埋深约为7m～11m。商务东街顶管工程为污水管线，位于商务东街人行道范围内，管道埋深约为7.5m~9.5m。本工程中间检查井中心大道共计22个，商务东街共计7个，均采用高压旋喷桩防渗帷幕进行地基加固。2、设计桩位于井口外侧,桩中心距离检查井中心为1。54米，每座井共20跟，桩径600mm,桩中心间距480mm,单排布置。高压喷射的浆液为1:1水泥浆，水泥用量为每米200kg.3、参建单位⑴、建设单位：浦口新城开发建设指挥部⑵、代建单位：南京城建隧桥经营管理有限责任公司1嘉盛建设集团有限公司高压旋喷桩专项方案⑶、设计单位：中国市政工程西北设计研究院⑷、监理单位：江苏华宁工程咨询监理有限公司⑸、施工单位:嘉盛建设集团有限公司二、编制依据⑴南京浦口区中心大道、商务东街、中央大道工程施工招标文件、施工图纸及后续更改文件；⑵现行有关法规、标准、技术规范、定额以及环境保护、水土保持方面的政策和法规；⑶《地基处理手册》;⑷《建筑地基基础工程施工质量验收规范》⑸现场踏勘所掌握的环境资料；⑹我单位现有的技术水平、施工管理水平和机械设备配套能力；⑺《南京市浦口新城中心大道道路、桥梁工程工程地质勘察报告》；《南京市浦口新城商务东街(浦乌路—滨江大道）道路、桥梁工程工程地质勘察报告》⑻类似工程的施工实践经验.三、编制原则⑴确保技术方案针对性强、操作性强;施工方案经济、合理.坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。⑵技术可靠性原则根据本标段工程特点,依据北京及其周边地区类似工程施工经验,选择可靠性高、可操作性强的施工技术方案进行施工。⑶经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案,施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。⑷环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并取得相关2嘉盛建设集团有限公司高压旋喷桩专项方案部门的批准后方可排放。施工过程实施ISO14000标准，进行环境管理。建设“绿色工地”，实施“环保施工”.四、施工准备1、原地面整平：人工配合挖掘机、推土机将原地面整平，清除地下一切障碍物（包括大块石、树根和生活垃圾等)，场地低洼处回填粘性土分层找平用压路机压实。做好临时截、排水设施，安排好供水供电线路、机械设备施工线路、机械设备放置位置和运输通道等。2、用电临时租用沿线厂区变压器，另外为确保顶管施工不受电网停电等影响,现场另备用2套柴油发电机组作为备用施工电源。施工用水从当地自来水管网接入。五、高压旋喷主要施工流程及注意事项(一）施工准备1、根据现场情况，进行场地平整；2、严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育;3、经业主及监理单位认可，选择合适的位置，进行试桩，以期确定以下技术参数：①实际地质情况；②喷嘴型号及规格;③进尺及提升速度；（注浆时钻杆提升速率20cm/min,注浆时钻杆旋转速率20r/min；）④注浆压力;注浆高压注浆泵压力24MPa，风管压力0.7MPa⑤注浆流量;施工工艺参数见附表表4.01旋喷桩施工主要技术参数参考表项目技术参数3嘉盛建设集团有限公司高压旋喷桩专项方案项目气压（MPa)气量（m3/min)压力(MPa）水流量（L/min）喷嘴直径mm水泥浆水灰比提升速度（cm/min)旋转速度（r/min）压力(MP...
