钢筋混凝土挡土墙专项施工方案VIP专享VIP免费

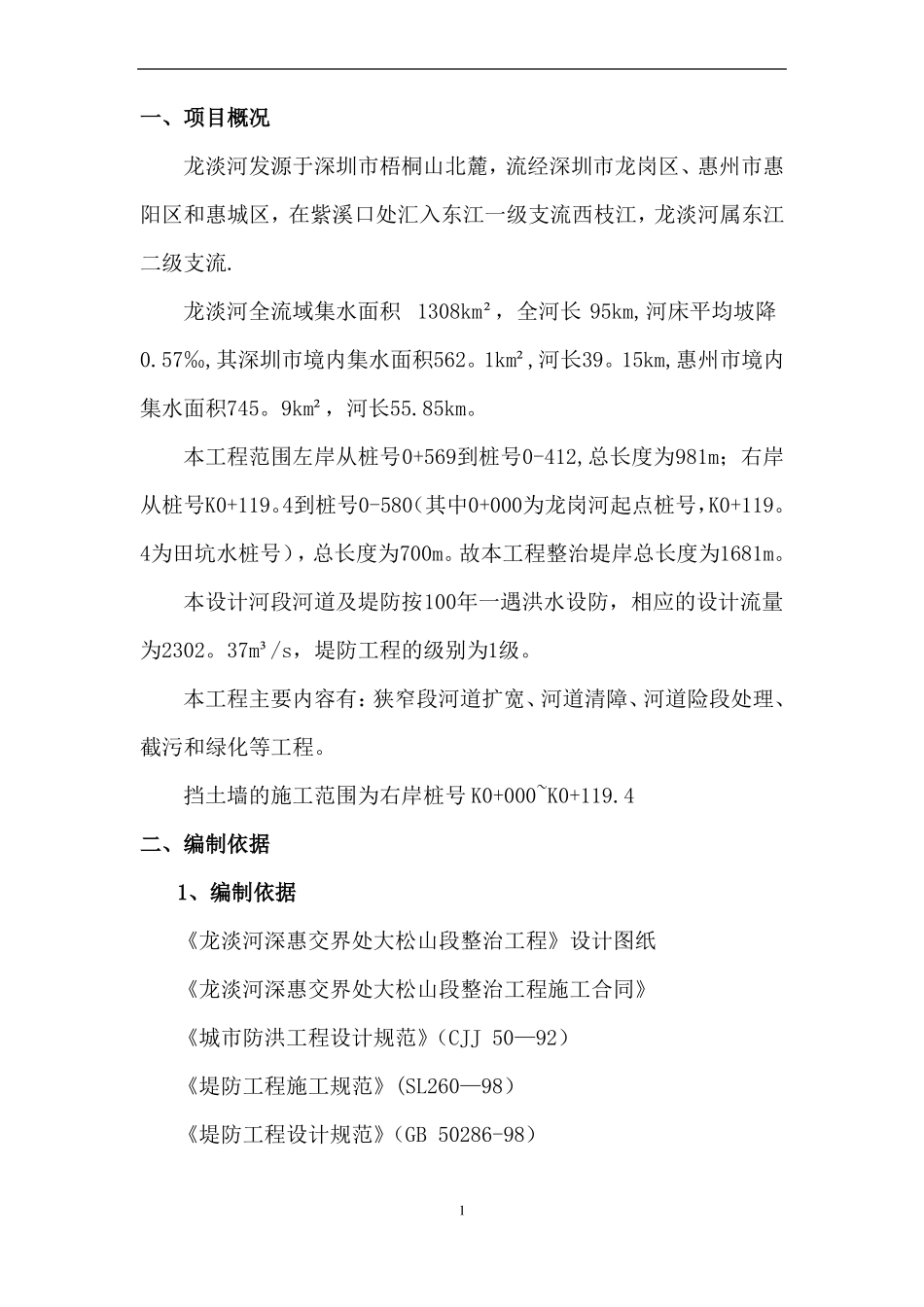

一、项目概况龙淡河发源于深圳市梧桐山北麓，流经深圳市龙岗区、惠州市惠阳区和惠城区，在紫溪口处汇入东江一级支流西枝江，龙淡河属东江二级支流.龙淡河全流域集水面积1308km²，全河长95km,河床平均坡降0.57‰,其深圳市境内集水面积562。1km²,河长39。15km,惠州市境内集水面积745。9km²，河长55.85km。本工程范围左岸从桩号0+569到桩号0-412,总长度为981m；右岸从桩号K0+119。4到桩号0-580（其中0+000为龙岗河起点桩号，K0+119。4为田坑水桩号），总长度为700m。故本工程整治堤岸总长度为1681m。本设计河段河道及堤防按100年一遇洪水设防，相应的设计流量为2302。37m³/s，堤防工程的级别为1级。本工程主要内容有：狭窄段河道扩宽、河道清障、河道险段处理、截污和绿化等工程。挡土墙的施工范围为右岸桩号K0+000~K0+119.4二、编制依据1、编制依据《龙淡河深惠交界处大松山段整治工程》设计图纸《龙淡河深惠交界处大松山段整治工程施工合同》《城市防洪工程设计规范》（CJJ50—92）《堤防工程施工规范》(SL260—98）《堤防工程设计规范》（GB50286-98）1《水利水电工程施工组织设计规范》(SL303-2004）《水工混凝土结构设计规范》（SL191—2008)《水工混凝土施工规范》（DL/T5144—2001）三、施工组织1.施工准备1)图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。2)修建临时施工便道、布置材料堆放场地及备料。2。测量放线1）测量放线,定出开挖边界线.2）清除挡墙用地范围内的杂草、垃圾等所有障碍物；在基槽周围挖设排水沟，排除地表水。3.基槽开挖1）采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖。2）机械开挖至基底设计标高以上20cm时,重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，严格采用人工清理，确保基底符合相关规范要求。4.验槽基础施工前，进行基底承载力试验，若试验承载力达到设计承载力180KPa，继续施工基础,若试验承载力达不到设计承载力要求，则通知监理、设计、业主等单位,协商处理。25。基础钢筋制作与安装1）应按照有关规定进行钢筋复验、见证取样检验，合格后方可使用。2)测量放线确定基础尺寸后方可进行钢筋绑扎。3）绑扎时要仔细查看钢筋布置图纸,核对准确无误后绑扎。4)钢筋绑扎前应将垫层泥、水清理干净，水平分布筋间距。按定好的间距，先摆放受力主筋、后放分布筋。在绑扎墙底板钢筋的同时预留墙身立壁和扶肋钢筋。5)绑扎钢筋时一般用顺扣或八字扣,钢筋网片筋的相交点应全部绑扎外。6）在钢筋与模板之间垫好垫块,间距不大于1.5m，保护层厚度应符合设计要求。7)垫块采用和基础同等强度的混凝土垫块，以保证混凝土的质量。6。基础模板1)模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。2)模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸,模板接缝应严密，不得漏浆、错台.3)轴线、模板线放线完毕，应办理好预检手续。4)模板支撑时，模板下口先做水平支撑，再加斜撑固定。7。浇筑基础混凝土31)混凝土浇筑前，钢筋应检验合格。模板安装牢固,缝隙平整、严密,杂物应清理干净，积水排除，并办理预检手续。2)混凝土配合比应符合设计强度要求。3)混凝土浇筑时自由落差一般不大于2m，当大于2m时，应用导管或溜槽输送.4)混凝土应分层浇筑，分层厚度不易超过300mm。各层混凝土浇筑不得间断;应在前层混凝土振实尚未初凝前，将次层混凝土浇筑、捣实完毕。振捣次层混凝土时振捣棒应插人前层50mm~100mm.5)混凝土试块按规范要求留置组数。8。墙身及扶壁施工1)当墙底板砼强度达到2.5MPa后，即可进行墙身立壁和扶壁的施工。首先凿除墙底板和墙身立壁、扶壁接茬处砼表面的水泥砂浆及松弱层,凿毛后用水冲洗干净。2)根据设计图及现场高程放出挡墙墙身浇筑边线。3)泄水孔按梅花形交错布置，间隔1.5m，采用Ø80PVC管,HDPE网包扎管口，网孔直径2～3mm，尼龙绳扎紧，泄水孔的横坡为5%，在安装时，通过钢筋对PVC管进行固定，对于墙面板方向的泄水孔，要使PVC管与正面模板接触紧密，PVC管的端面要形成相应的斜面，保证在浇筑混凝土的过程中PVC管周围不会漏浆，...
