道路钢筋砼圆管涵施工方法VIP免费

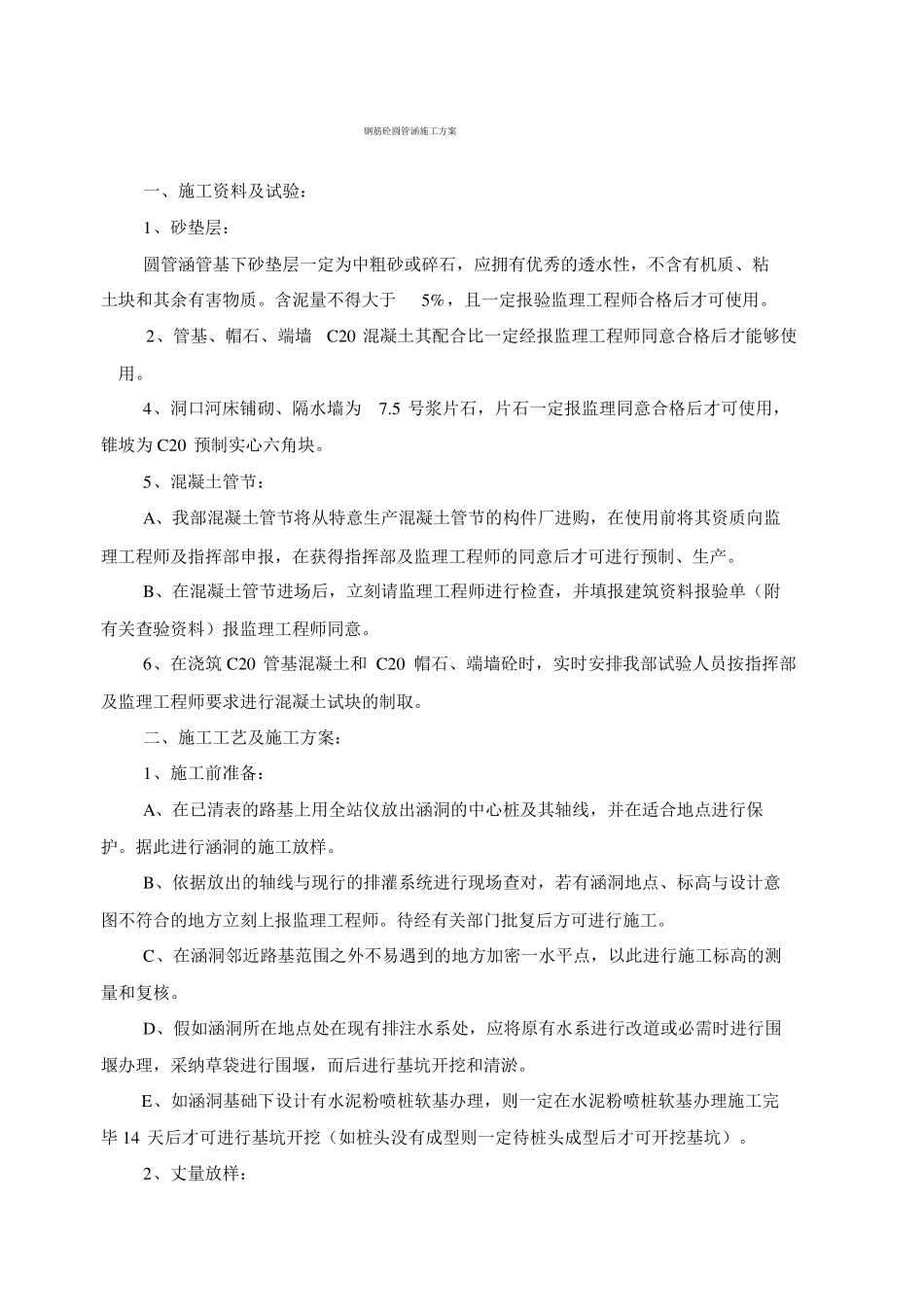

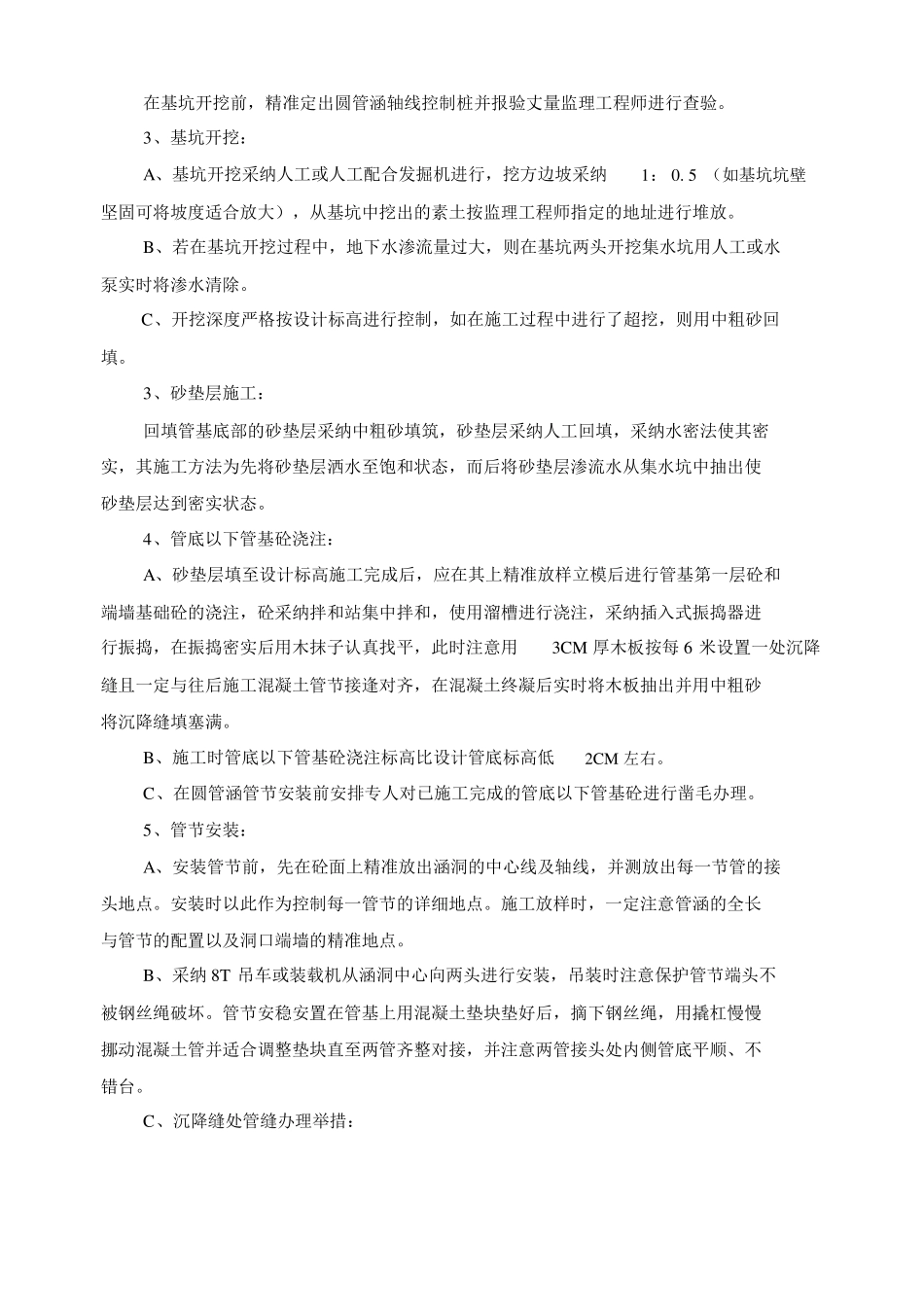

钢筋砼圆管涵施工方案一、施工资料及试验：1、砂垫层：圆管涵管基下砂垫层一定为中粗砂或碎石，应拥有优秀的透水性，不含有机质、粘土块和其余有害物质。含泥量不得大于5%，且一定报验监理工程师合格后才可使用。2、管基、帽石、端墙C20混凝土其配合比一定经报监理工程师同意合格后才能够使用。4、洞口河床铺砌、隔水墙为7.5号浆片石，片石一定报监理同意合格后才可使用，锥坡为C20预制实心六角块。5、混凝土管节：A、我部混凝土管节将从特意生产混凝土管节的构件厂进购，在使用前将其资质向监理工程师及指挥部申报，在获得指挥部及监理工程师的同意后才可进行预制、生产。B、在混凝土管节进场后，立刻请监理工程师进行检查，并填报建筑资料报验单（附有关查验资料）报监理工程师同意。6、在浇筑C20管基混凝土和C20帽石、端墙砼时，实时安排我部试验人员按指挥部及监理工程师要求进行混凝土试块的制取。二、施工工艺及施工方案：1、施工前准备：A、在已清表的路基上用全站仪放出涵洞的中心桩及其轴线，并在适合地点进行保护。据此进行涵洞的施工放样。B、依据放出的轴线与现行的排灌系统进行现场查对，若有涵洞地点、标高与设计意图不符合的地方立刻上报监理工程师。待经有关部门批复后方可进行施工。C、在涵洞邻近路基范围之外不易遇到的地方加密一水平点，以此进行施工标高的测量和复核。D、假如涵洞所在地点处在现有排注水系处，应将原有水系进行改道或必需时进行围堰办理，采纳草袋进行围堰，而后进行基坑开挖和清淤。E、如涵洞基础下设计有水泥粉喷桩软基办理，则一定在水泥粉喷桩软基办理施工完毕14天后才可进行基坑开挖（如桩头没有成型则一定待桩头成型后才可开挖基坑）。2、丈量放样：在基坑开挖前，精准定出圆管涵轴线控制桩并报验丈量监理工程师进行查验。3、基坑开挖：A、基坑开挖采纳人工或人工配合发掘机进行，挖方边坡采纳1：0.5（如基坑坑壁坚固可将坡度适合放大），从基坑中挖出的素土按监理工程师指定的地址进行堆放。B、若在基坑开挖过程中，地下水渗流量过大，则在基坑两头开挖集水坑用人工或水泵实时将渗水清除。C、开挖深度严格按设计标高进行控制，如在施工过程中进行了超挖，则用中粗砂回填。3、砂垫层施工：回填管基底部的砂垫层采纳中粗砂填筑，砂垫层采纳人工回填，采纳水密法使其密实，其施工方法为先将砂垫层洒水至饱和状态，而后将砂垫层渗流水从集水坑中抽出使砂垫层达到密实状态。4、管底以下管基砼浇注：A、砂垫层填至设计标高施工完成后，应在其上精准放样立模后进行管基第一层砼和端墙基础砼的浇注，砼采纳拌和站集中拌和，使用溜槽进行浇注，采纳插入式振捣器进行振捣，在振捣密实后用木抹子认真找平，此时注意用3CM厚木板按每6米设置一处沉降缝且一定与往后施工混凝土管节接逢对齐，在混凝土终凝后实时将木板抽出并用中粗砂将沉降缝填塞满。B、施工时管底以下管基砼浇注标高比设计管底标高低2CM左右。C、在圆管涵管节安装前安排专人对已施工完成的管底以下管基砼进行凿毛办理。5、管节安装：A、安装管节前，先在砼面上精准放出涵洞的中心线及轴线，并测放出每一节管的接头地点。安装时以此作为控制每一管节的详细地点。施工放样时，一定注意管涵的全长与管节的配置以及洞口端墙的精准地点。B、采纳8T吊车或装载机从涵洞中心向两头进行安装，吊装时注意保护管节端头不被钢丝绳破坏。管节安稳安置在管基上用混凝土垫块垫好后，摘下钢丝绳，用撬杠慢慢挪动混凝土管并适合调整垫块直至两管齐整对接，并注意两管接头处内侧管底平顺、不错台。C、沉降缝处管缝办理举措：两管节之间缝宽为1~1.5CM，在两管节对接达成后，设置防水层，防水层宽为15CM其设置方法为：先在两管节缝宽内用沥青麻絮赛满，而后用四层沥青浸制麻布将麻绳包裹好，并用四根粗铅丝将其绕管壁坚固捆绑好。D、非沉降缝处管缝办理举措：将管缝密切对接。6、节余管基砼的浇注：管节安装完成后，在已凿毛的管基上支立模，浇注管基第二层砼。采纳插入式振捣器振捣，使管底三角区砼充足密实与管壁密切贴合。7、抹带：砼浇注达成后，用钢刷将管接缝双侧各8CM范围内混凝土管表面进行刷毛办...
