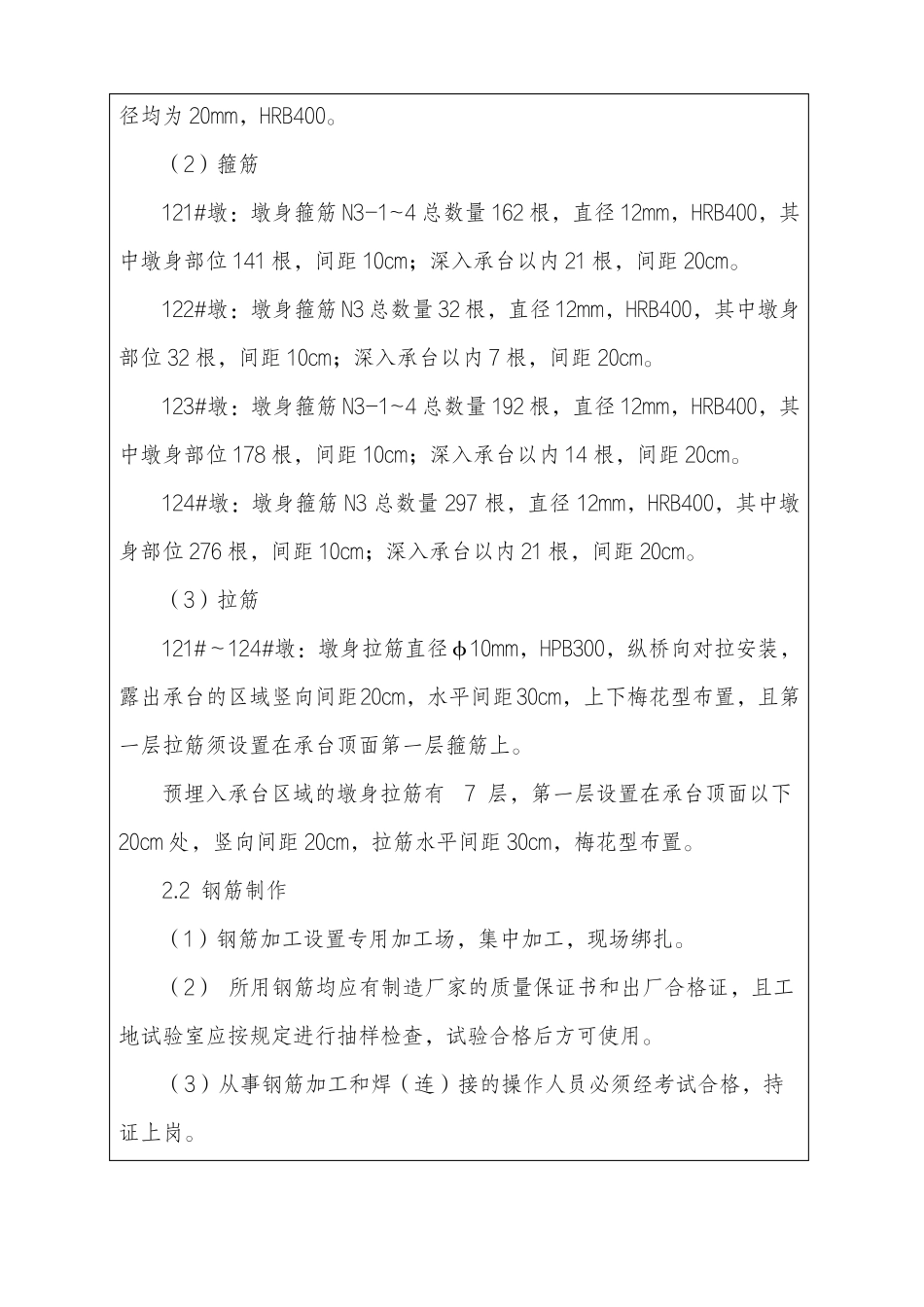

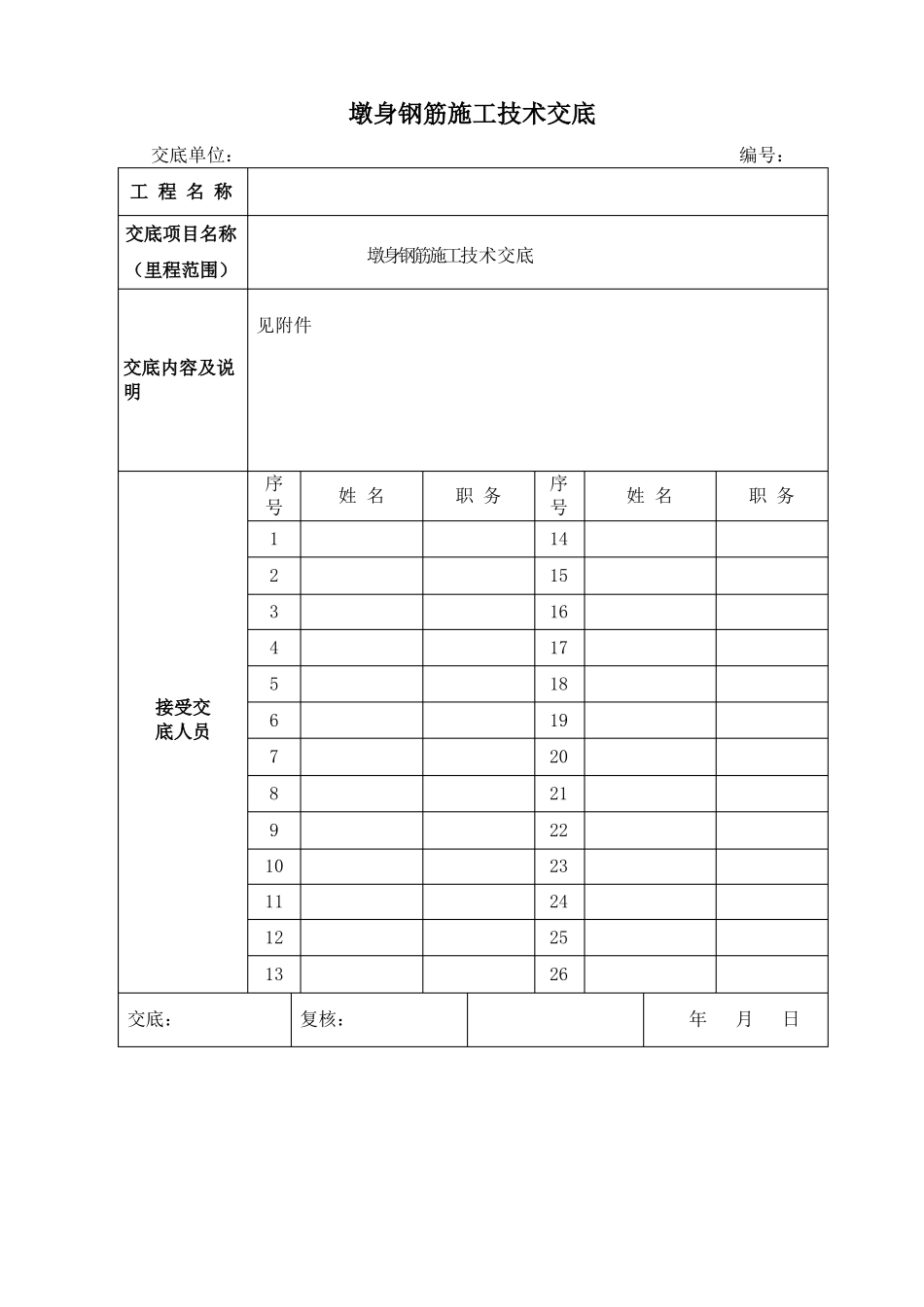

墩身钢筋施工技术交底交底单位：编号：工程名称交底项目名称（里程范围）见附件交底内容及说明墩身钢筋施工技术交底序号12345接受交底人员678910111213交底：姓名职务序号14151617181920212223242526姓名职务复核：年月日工程名称部位名称交底名称技术交底内容：1、适用范围**交底编号施工班组墩身钢筋施工技术交底本交底适用于新建特大桥121#`124#墩身钢筋加工制作和安装施工。2、钢筋2.1墩身钢筋布置（1）主筋121#墩：墩身主筋总数量414根，其中直线段横向主筋N1数量150根，间距10cm；纵向主筋N1-1数量148根，间距10cm；圆弧段主筋N2数量116根，间距10cm；直径均为20mm，HRB400。122#墩：墩身主筋总数量676根，其中直线段双肢主筋N1数量324根，间距15cm；圆弧段双肢主筋N2数量272根，间距10cm；凹槽段双肢主筋N1’数量80根，间距15cm，直径均为28mm，HRB400。123#墩：墩身主筋总数量740根，其中直线段双肢主筋N1数量468根，间距15cm；圆弧段双肢主筋N2数量272根，间距10cm；直径均为28mm，HRB400。124#墩：墩身主筋总数量414根，其中直线段横向主筋N1数量120根，间距10cm；纵向主筋N1’数量148根，间距10cm；圆弧段主筋N2数量116根，间距10cm；凹槽段主筋N1’-2数量30根，间距10cm，直径均为20mm，HRB400。（2）箍筋121#墩：墩身箍筋N3-1~4总数量162根，直径12mm，HRB400，其中墩身部位141根，间距10cm；深入承台以内21根，间距20cm。122#墩：墩身箍筋N3总数量32根，直径12mm，HRB400，其中墩身部位32根，间距10cm；深入承台以内7根，间距20cm。123#墩：墩身箍筋N3-1~4总数量192根，直径12mm，HRB400，其中墩身部位178根，间距10cm；深入承台以内14根，间距20cm。124#墩：墩身箍筋N3总数量297根，直径12mm，HRB400，其中墩身部位276根，间距10cm；深入承台以内21根，间距20cm。（3）拉筋121#～124#墩：墩身拉筋直径φ10mm，HPB300，纵桥向对拉安装，露出承台的区域竖向间距20cm，水平间距30cm，上下梅花型布置，且第一层拉筋须设置在承台顶面第一层箍筋上。预埋入承台区域的墩身拉筋有7层，第一层设置在承台顶面以下20cm处，竖向间距20cm，拉筋水平间距30cm，梅花型布置。2.2钢筋制作（1）钢筋加工设置专用加工场，集中加工，现场绑扎。（2）所用钢筋均应有制造厂家的质量保证书和出厂合格证，且工地试验室应按规定进行抽样检查，试验合格后方可使用。（3）从事钢筋加工和焊（连）接的操作人员必须经考试合格，持证上岗。（4）钢筋正式焊（连）接前，进行现场条件下的焊（连）接性能检验，检查合格后方能正式生产。（5）钢筋在运输和贮存过程中应上盖下垫，防止锈蚀、污染和变形，下垫高度30cm，可用型钢焊制专用支架，上盖彩条布，彩条布要求满盖无缝隙，设置专用压条防风。（6）钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，预弯偏位距为钢筋半径，且不大于5度，接合钢筋轴线一致。（7）钢筋弯曲成型时，应按设计弯曲角度一次弯曲成型，不得反复弯折。（8）钢筋弯钩设置1）受拉热轧光圆钢筋的末端应做180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段（图2.4.2-1）。2）受拉热轧带肋钢筋的末端应采用直角形弯钩，其弯曲半径不得小于钢筋直径的3.5倍（HRB400），钩端应留有不小于钢筋直径5倍（HRB400）的直线段（图2.4.2-2）。图2.2-1半圆形弯钩图2.2-2直角形弯钩（9）钢筋加工允许偏差和检验方法见表2.4.2-1。2.3钢筋安装（1）“同一连接区段”内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率不超过50%。“同一连接区段”长度：焊接接头或机械连接接头为35d（d为纵向受力钢筋的较大直径）且不小于500mm，绑扎接头为1.3倍搭接长度且不小于500mm。凡接头中点位于该连接区段长度内的接头均属于同一连接区段。（2）墩身侧面垫块设置竖向间距为50cm（即50cm一层），水平间距为50cm，上下层错开梅花分布，安装绑扎牢固，垫块采用大于墩身混凝土砼强度的混凝土垫块。（3）箍筋与主筋的交叉点处，用直径0.7～2.0mm的铁丝，平直部位可交错扎结，拐角处的交叉点应全部绑扎。（4）钢筋安装验收标准见表2.4.3-1。序项目号123受...
