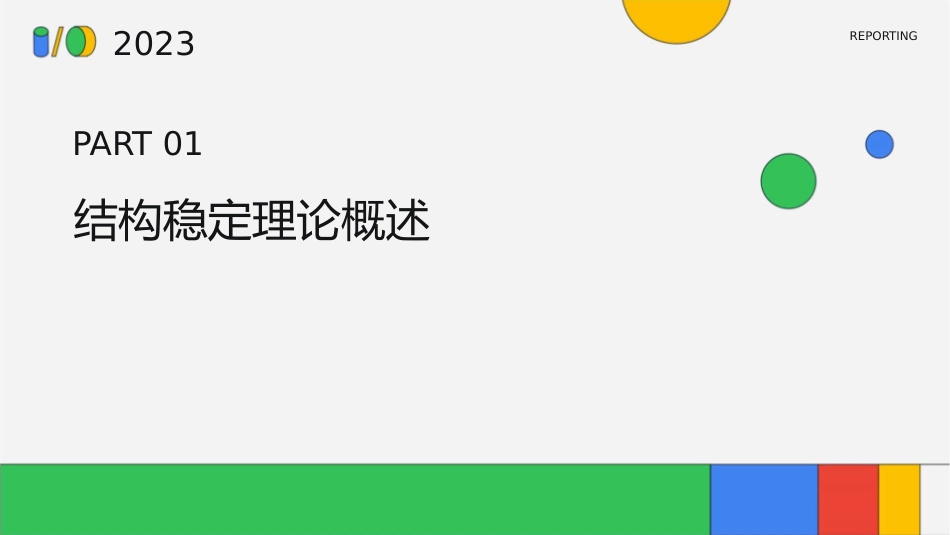

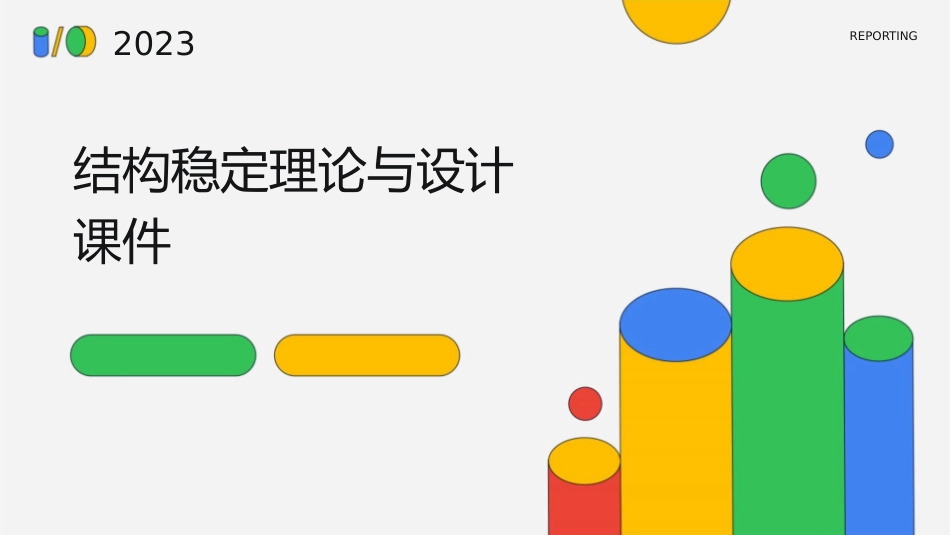

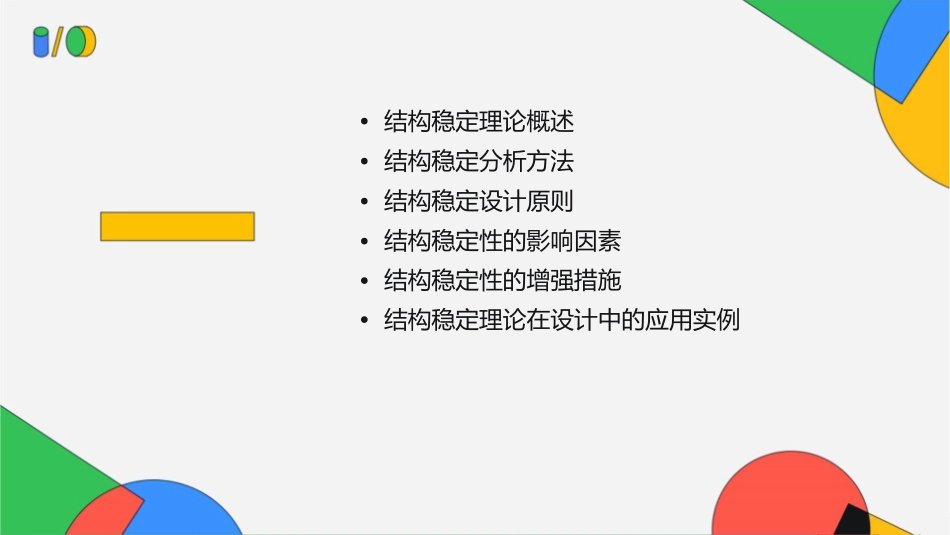

2023REPORTING结构稳定理论与设计课件•结构稳定理论概述•结构稳定分析方法•结构稳定设计原则•结构稳定性的影响因素•结构稳定性的增强措施•结构稳定理论在设计中的应用实例2023REPORTINGPART01结构稳定理论概述结构稳定的基本概念结构稳定指结构在外部载荷作用下保持其平衡状态的能力。结构失稳当结构受到的外部载荷超过某一限值时，结构将由原来的平衡状态转变为非平衡状态，这种现象称为失稳。临界载荷使结构由稳定平衡转变为不稳定平衡的载荷，称为临界载荷。结构失稳的判定准则静力准则010203根据静力平衡条件判断结构是否失稳。能量准则通过比较能量的变化来判断结构是否失稳。屈曲准则屈曲是指结构在某一方向上的刚度显著降低，导致该方向上的位移迅速增大。结构稳定性的分类按失稳形态分类按失稳性质分类分为弯曲失稳、扭转失稳、弯曲与扭转组合失稳等。分为分叉失稳、跳跃失稳等。按失稳程度分类按失稳载荷分类分为局部失稳和整体失稳。分为弹性失稳和塑性失稳。2023REPORTINGPART02结构稳定分析方法静力法静力法是通过施加等效荷载来模拟结构在失稳状态下的受力情况，从而确定临界荷载的一种方法。静力法的基本假设是结构在失稳前处于平衡状态，通过逐步增加荷载，观察结构变形情况，当达到某一临界点时，结构发生失稳。静力法的优点是简单易行，适用于简单结构和对称结构，但缺点是难以考虑结构的初始缺陷和塑性变形。能量法能量法是通过分析结构在失稳过程中的能量变化，来推导临界荷载的一种方法。01能量法的基本思想是利用结构在失稳前后的能量差值，结合势能驻值条件，求解临界荷载。02能量法的优点是可以考虑结构的非线性行为和初始缺陷，适用于各种复杂结构和不对称结构。但缺点是计算过程较为复杂，需要较高的数学和编程能力。03有限元法有限元法是一种数值分析方法，通过将结构离散化为有限个小的单元，对每个单元进行受力分析，再综合得到整体结构的受力情况。有限元法可以模拟结构的几何非线性、有限元法的优点是适用范围广、精度高，材料非线性和边界条件非线性，能够较可以用于各种复杂结构和非线性问题。为准确地预测结构的失稳行为。但缺点是需要较高的计算机资源和编程能力，计算过程也较为耗时。其他分析方法其他分析方法包括有限差分法、离散单元法等数值分析方法，以及实验观察和模型试验等实测方法。这些方法各有优缺点，适用于不同的结构和工况，需要根据具体情况选择合适的方法进行分析。2023REPORTINGPART03结构稳定设计原则结构设计的安全性结构安全是首要考虑因素，确保结构在正常和异常情况下都能保持稳定和安全。结构设计应满足相关规范和标准，如建筑、公路、铁路等行业的规范和标准。结构应具备足够的承载能力、刚度和稳定性，以抵抗风、雪、地震等自然灾害和人为因素。结构设计的经济性结构设计应考虑经济性，即在满足安全性和适用性的前提下，尽可能降低工程造价。通过合理的材料选择、优化设计、减少冗余等措施，降低工程成本。在结构设计过程中，应充分考虑施工的可操作性和可行性，以减少施工难度和成本。结构设计的适用性结构设计应满足使用要求，确保结构的适用性和舒适度。结构应具有良好的空间布局和功能分区，以满足不同的使用需求。结构设计应考虑环境因素，如采光、通风、保温、隔热等，以提高结构的舒适度和节能效果。2023REPORTINGPART04结构稳定性的影响因素材料性能的影响弹性模量强度与韧性材料的弹性模量决定了结构在受力时的刚度，弹性模量越大，结构抵抗变形的能力越强。材料的强度和韧性决定了结构在受到外力时的承载能力和抗破坏能力。泊松比疲劳性能泊松比反映了材料在受到压力时横向膨胀的程度，对结构的稳定性也有影响。材料的疲劳性能决定了结构在循环载荷作用下的稳定性。几何形状的影响尺寸与形状结构的尺寸和形状决定了其刚度和稳定性，合理的尺寸和形状设计可以增强结构的稳定性。支撑与连接方式结构的支撑与连接方式对结构的整体稳定性有很大影响，合理的支撑与连接方式可以提高结构的稳定性。环境因素的影响温度变化温度变化可能引起材料热胀冷缩，从而影响结构的稳定性。湿度与腐蚀湿度和腐蚀可能引...
