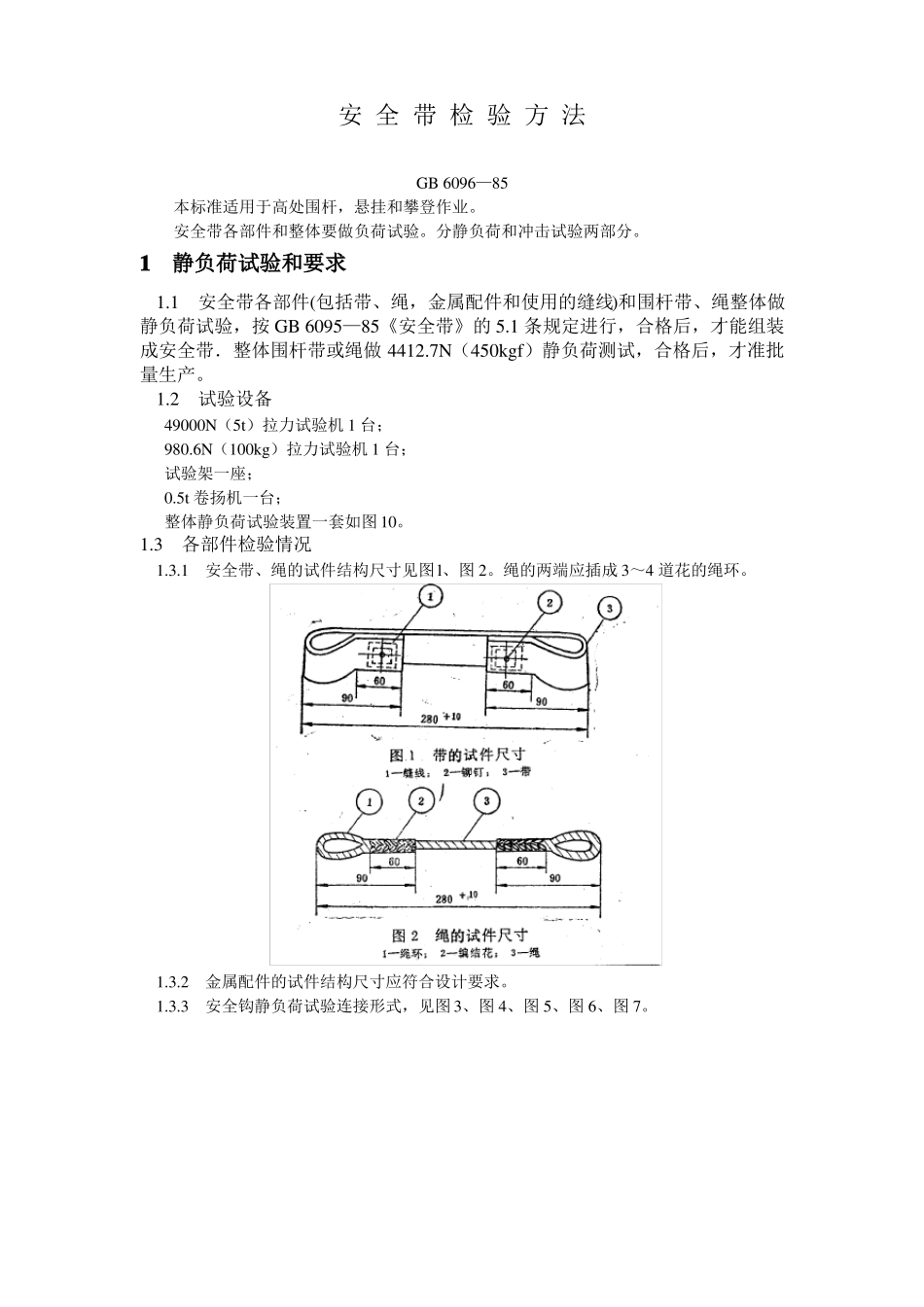

安全带检验方法GB6096—85本标准适用于高处围杆，悬挂和攀登作业。安全带各部件和整体要做负荷试验。分静负荷和冲击试验两部分。1静负荷试验和要求1.1安全带各部件(包括带、绳，金属配件和使用的缝线)和围杆带、绳整体做静负荷试验，按GB6095—85《安全带》的5.1条规定进行，合格后，才能组装成安全带．整体围杆带或绳做4412.7N（450kgf）静负荷测试，合格后，才准批量生产。1.2试验设备49000N（5t）拉力试验机1台；980.6N（100kg）拉力试验机1台；试验架一座；0.5t卷扬机一台；整体静负荷试验装置一套如图10。1.3各部件检验情况1.3.1安全带、绳的试件结构尺寸见图l、图2。绳的两端应插成3～4道花的绳环。1.3.2金属配件的试件结构尺寸应符合设计要求。1.3.3安全钩静负荷试验连接形式，见图3、图4、图5、图6、图7。1.3.4各种连接环静负荷试验的连接形式，见图8。1.3.5安全带卡子静负荷试验连接形式，见图91.4围杆带或绳做整体测试的连接形式，见图101.5缝线试验将线拴在夹具上作拉力试验，要求破断负荷为156.8N（18kgf），拉断速度100mm/min。1.6安全带部件和整体的负荷测试安全带部件和整体做负荷测试时，拉伸速度为100mm／min．2冲击试验和要求2.1试验设备：a．冲击架一座；b．释放器一个；c．0.5t卷扬机一台；d．拉压式应变传感器一个；e．数据放大器一个；f．记忆示波器一个；g．峰值电压表一个；h．DC电源—个。试验设备按图11次序装配：电源传感器放大器图11安全带冲击试验仪器装置方框图记忆示波器峰值表2.2悬挂安全带进行冲击试验，不允许部件有破断，裂纹和脱钩情况出现。2.3悬挂安全带做冲击试验，一般提升模拟人型时要使腰带和悬挂处成一水平位置，见图12。2.4架子工用安全带做冲击试验时，要将模拟人型提高1m进行。2.5自锁钩安全带做冲击试验，要求自锁钩放置在距上端绳长0.8m处，其下滑距离不得大于1.2m，见图13。2.6攀登固定式安全带，吊绳固定在梯子2．6攀登固定式安全带，吊疽固定在梯子，铁塔，桅杆等用具的两端，其试验和要求按2.5条规定进行。2.7单腰带式安全带的检验数据不超过8825.4N（900kgf）。3缓冲器和速差式自控器的试验和要求3.1试验设备同2.1.2.2条。3.23m以上长绳应加缓冲器联结使用．缓冲器在4m冲距，冲力在8825.4N（900kgf）以下为合格．试验方法，见图14。3.3速差式自控器固定悬挂在作业点上方，将自控器内的绳索和安全节上半圆环联结，可任意将绳索拉出，在一定位置上作业。工作完毕，人向上移动，绳即自行收回自控器内。坠落时自控器受速度影响进行制动控制。试验时，拉出绳长0.8m，要求摸拟人体坠落时下滑距离不超过1.2m为合格，见图15。3.4安全带可以和自锁钩、缓冲器及速差式自控器联合使用，见图16。3.5测试用的计量设备，应按期到计量单位检验其精度。附加说明：本标准由中华人民共和国劳动人事部提出。本标准由北京市劳动保护科学研究所负责起草。本标准主要起草人李光宗、杨文芬、沈静。
