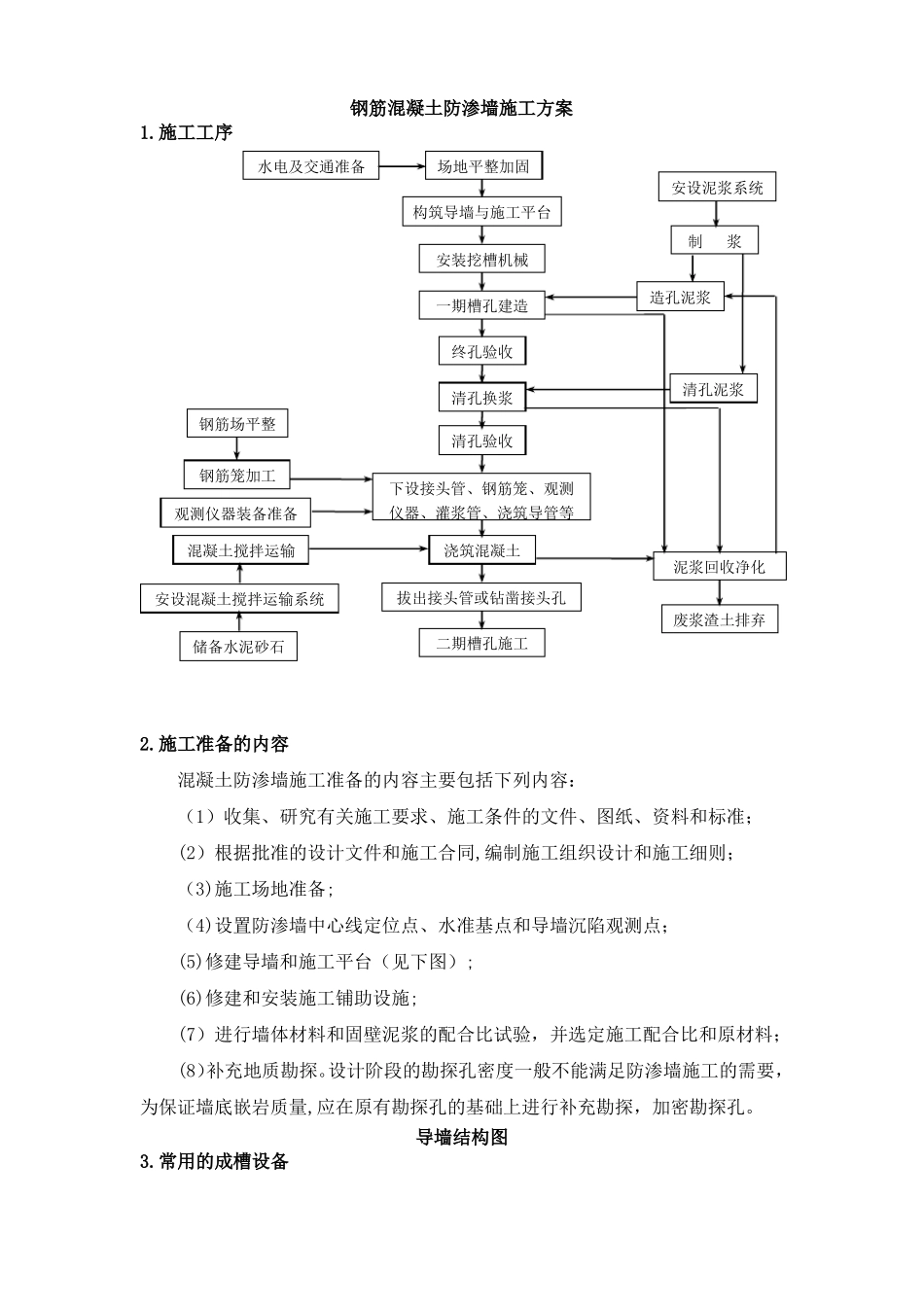

钢筋混凝土防渗墙施工方案1.施工工序水电及交通准备场地平整加固构筑导墙与施工平台安装挖槽机械一期槽孔建造终孔验收清孔换浆钢筋场平整钢筋笼加工观测仪器装备准备混凝土搅拌运输安设混凝土搅拌运输系统储备水泥砂石清孔验收下设接头管、钢筋笼、观测仪器、灌浆管、浇筑导管等浇筑混凝土拔出接头管或钻凿接头孔二期槽孔施工泥浆回收净化废浆渣土排弃清孔泥浆制浆造孔泥浆安设泥浆系统2.施工准备的内容混凝土防渗墙施工准备的内容主要包括下列内容：（1）收集、研究有关施工要求、施工条件的文件、图纸、资料和标准；(2）根据批准的设计文件和施工合同,编制施工组织设计和施工细则；（3)施工场地准备;（4)设置防渗墙中心线定位点、水准基点和导墙沉陷观测点；(5)修建导墙和施工平台（见下图）;(6)修建和安装施工铺助设施;(7）进行墙体材料和固壁泥浆的配合比试验，并选定施工配合比和原材料；(8）补充地质勘探。设计阶段的勘探孔密度一般不能满足防渗墙施工的需要，为保证墙底嵌岩质量,应在原有勘探孔的基础上进行补充勘探，加密勘探孔。导墙结构图3.常用的成槽设备（1)绳冲击钻机(2)抓斗钻机(SG30型）(3)抓斗钻机（宝俄BG型）(4）液压双轮铣槽机4。防掏墙造孔造孔是防掏墙施工中的主要工序，它受地层等自然条件影响最大，是影响工期、工程成本，甚至决定工程成败的重要因素。防掏墙施工技术的进步主要是体现在造孔水平上.防掏墙施工的风险和潜力也主要取决于造孔的成效.槽孔的划分与施工顺序、造孔方法等有关。当采用间隔分序法施工时，可按下图所示划分槽段。施工时先施工一期槽,后施工二期槽.槽段内先施工主孔，后施工付孔。(1）抓斗挖槽使用抓斗挖槽,可以单抓成槽，也可以多抓成槽。1）单抓成槽。此法即一次抓取一个槽孔。如抓斗最大开度为B，则一期槽长为B，二期槽长一般为（B－2×0.2）m。即抓二期槽时把一期槽已经浇筑的混凝土两端面各切去0。2m，以保持一、二期墙段的可靠连接.2）多抓成槽.此法分主、副孔施工，每个槽孔由三抓或多抓形成。主孔的长度等于抓斗的最大开度，副孔的长度小于主孔的长度（2）冲击式钻机造孔成槽在一般情况下，每一个槽孔都是先施工主孔，后施工副孔，主、副孔相连成为一个槽孔（见右图），槽孔浇筑混凝土后成为一个单元墙段。主孔直径等于墙厚.副孔就是两个主孔之间留下的位置,其长度一般大于墙厚的1。5倍。由于钻头是圆形的，因此在主、副孔钻完之后，其间会留下一些残余部分，这叫“小墙”。这需要变换钻机和钻头的位置，从上至下把它们劈掉(俗称打小墙)。至此就可以形成一个完整的、等厚度的槽孔。5。孔底淤积的清理槽孔钻掘完成后，泥浆中的钻渣都将沉淀在槽底，这些钻渣必须在混凝土浇筑前清理干净,否则，将给墙体质量带来危害。清除孔底淤积的方法主要有以下方法。（1）抽筒出渣法抽筒出渣法是钢绳冲击钻机成槽采用的出渣方式.该法操作简便，但效率低，泥浆损耗大，清渣效果也较差，已逐步被其它方法代替。（2）泵吸排渣法此法用设置在地面的砂石泵通过排渣管将孔底的泥渣吸出，经泥浆净化系统除去粒径65μm以上颗粒,再返回到槽内使用。该方法效率高，效果好，节约泥浆。（3)潜水泵排渣法国外一般采用立式潜水砂石泵进行清孔换浆,潜水砂石泵安设在孔底，将混有钻碴的泥浆抽出孔外,经净化处理后再用。（4）气举排渣法此法的原理是籍助气举排渣器将液气混合,利用密度差来升扬排出孔底的沉渣。6.钢筋笼制安(1）钢筋笼的制作钢筋笼的加工制作应在离施工现场最近的地方。加工场地应有足够的面积和空间。钢筋笼应在专用的平台上加工成型，平台上要设置钢筋定位样板，确保钢筋位置的准确。钢筋笼的加工速度及顺序要和槽孔施工相一致，不宜积存过多的钢筋笼，以免增加倒运和造成钢筋笼变形.（2）钢筋笼的运输1)运输钢筋笼要有专用的车辆.起吊和装车、卸车务必注意防止钢筋笼产生扭曲变形。2）运输钢筋笼的道路应平坦，有足够的宽度和与钢筋笼长度相适应的转弯半径.（3)钢筋笼安装1）钢筋笼的端部及中部应各设两个吊点,一般采用双钩或四钩滑轮吊具，同时起吊钢筋笼的头部及中部。起吊时应特别注意防止钢筋笼的扭曲，起吊钢筋笼可以使用一台吊车，...
