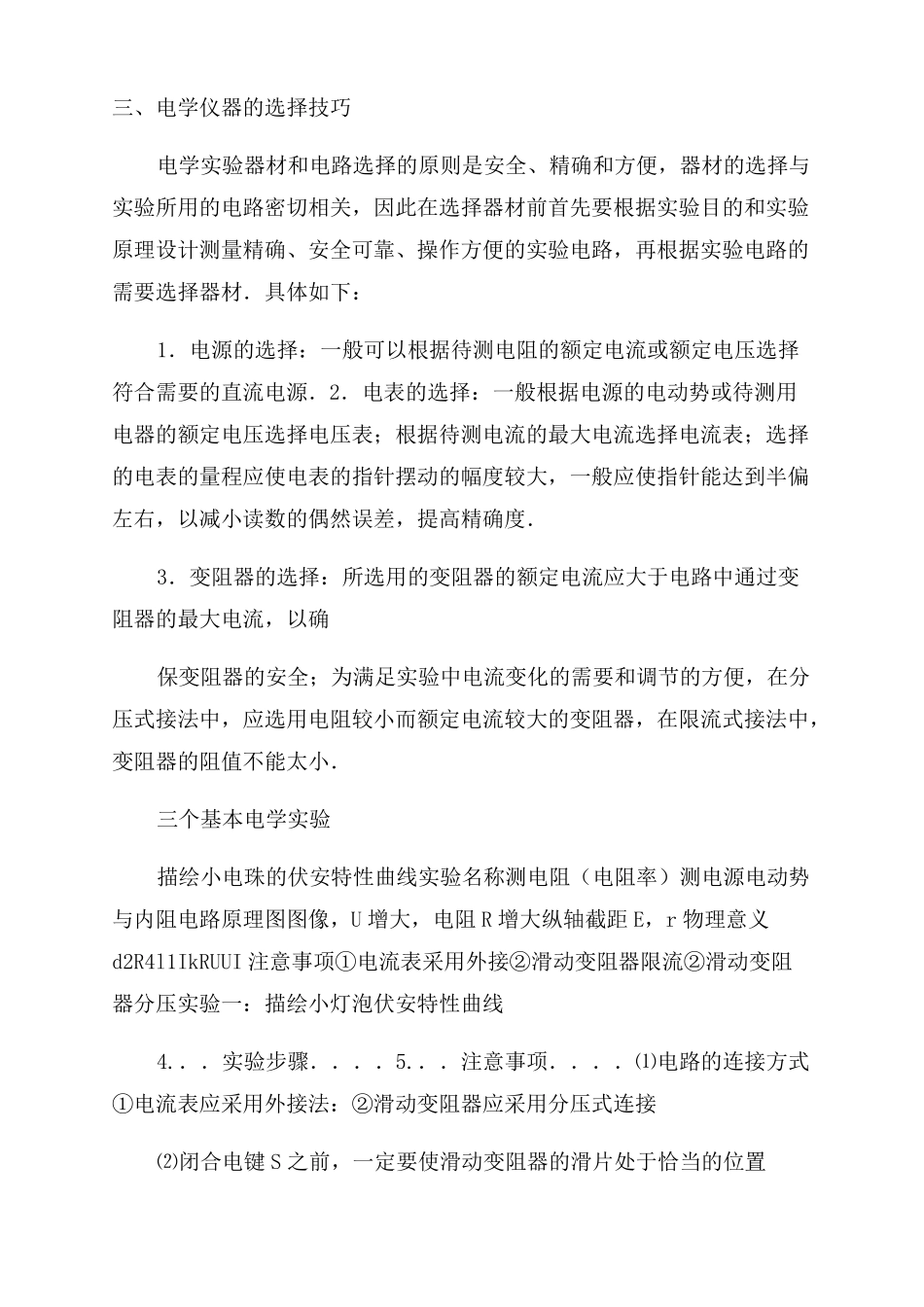

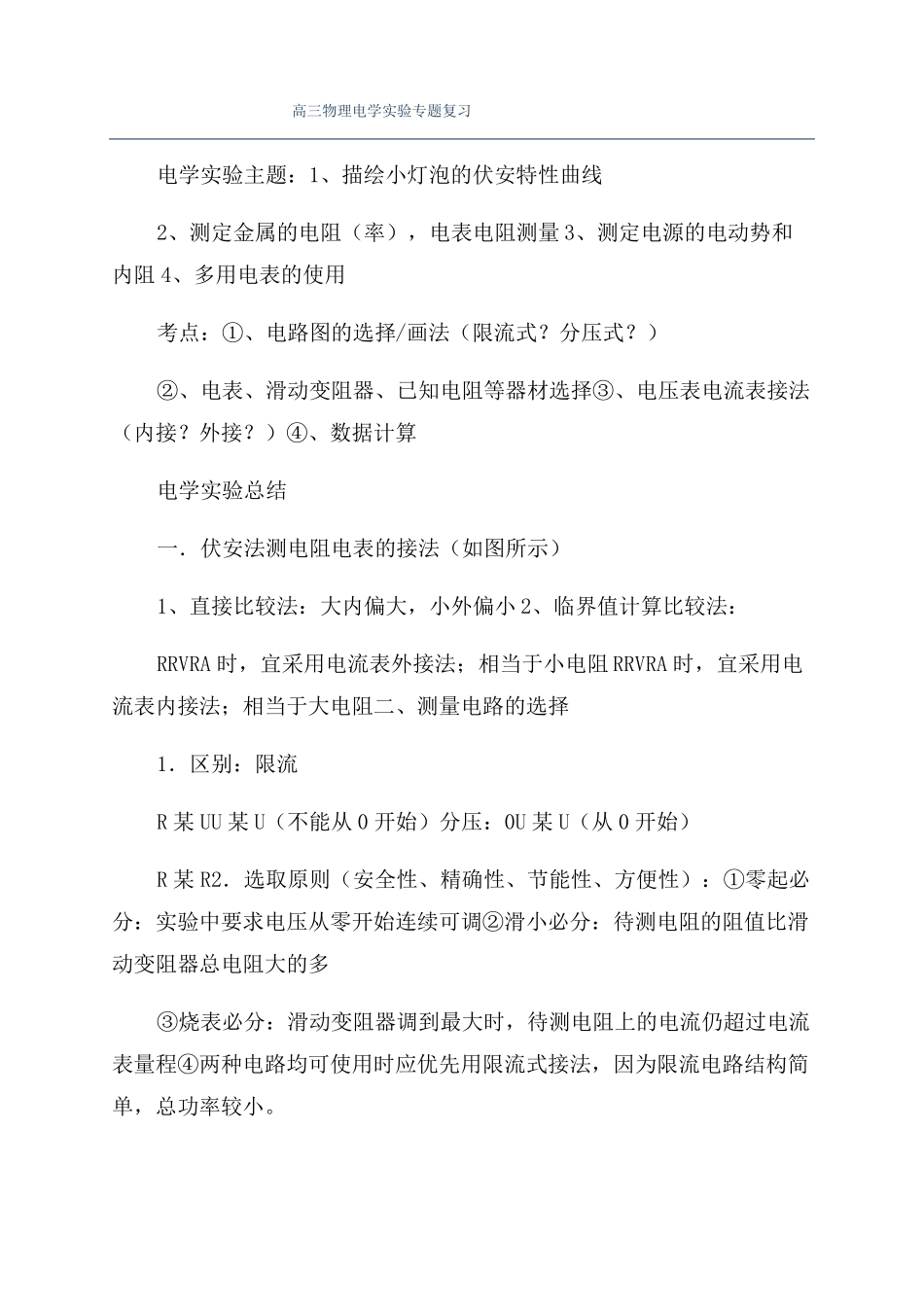

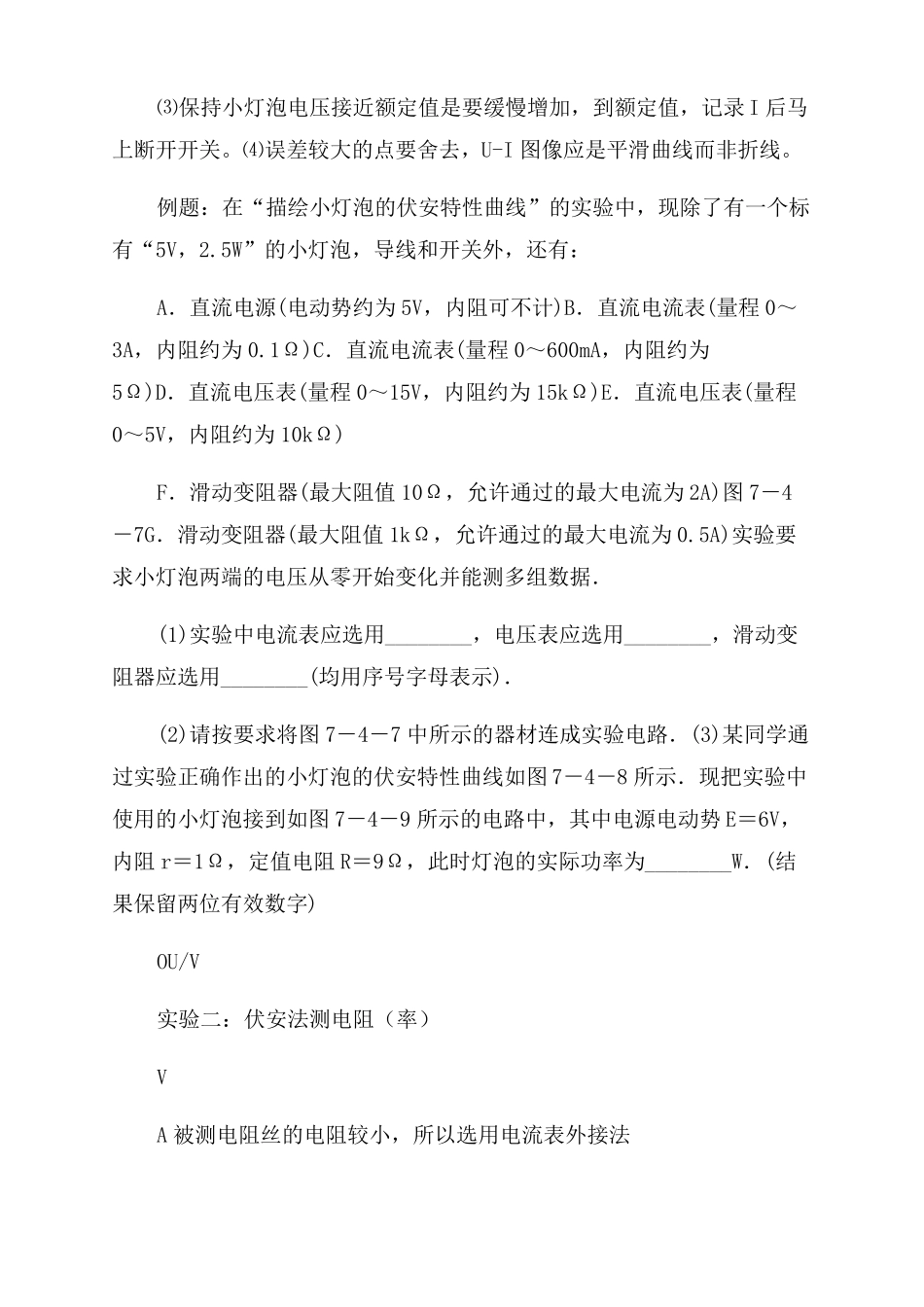

高三物理电学实验专题复习电学实验主题：1、描绘小灯泡的伏安特性曲线2、测定金属的电阻（率），电表电阻测量3、测定电源的电动势和内阻4、多用电表的使用考点：①、电路图的选择/画法（限流式？分压式？）②、电表、滑动变阻器、已知电阻等器材选择③、电压表电流表接法（内接？外接？）④、数据计算电学实验总结一．伏安法测电阻电表的接法（如图所示）1、直接比较法：大内偏大，小外偏小2、临界值计算比较法：RRVRA时，宜采用电流表外接法；相当于小电阻RRVRA时，宜采用电流表内接法；相当于大电阻二、测量电路的选择1．区别：限流R某UU某U（不能从0开始）分压：0U某U（从0开始）R某R2．选取原则（安全性、精确性、节能性、方便性）：①零起必分：实验中要求电压从零开始连续可调②滑小必分：待测电阻的阻值比滑动变阻器总电阻大的多③烧表必分：滑动变阻器调到最大时，待测电阻上的电流仍超过电流表量程④两种电路均可使用时应优先用限流式接法，因为限流电路结构简单，总功率较小。三、电学仪器的选择技巧电学实验器材和电路选择的原则是安全、精确和方便，器材的选择与实验所用的电路密切相关，因此在选择器材前首先要根据实验目的和实验原理设计测量精确、安全可靠、操作方便的实验电路，再根据实验电路的需要选择器材．具体如下：1．电源的选择：一般可以根据待测电阻的额定电流或额定电压选择符合需要的直流电源．2．电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针摆动的幅度较大，一般应使指针能达到半偏左右，以减小读数的偶然误差，提高精确度．3．变阻器的选择：所选用的变阻器的额定电流应大于电路中通过变阻器的最大电流，以确保变阻器的安全；为满足实验中电流变化的需要和调节的方便，在分压式接法中，应选用电阻较小而额定电流较大的变阻器，在限流式接法中，变阻器的阻值不能太小．三个基本电学实验描绘小电珠的伏安特性曲线实验名称测电阻（电阻率）测电源电动势与内阻电路原理图图像，U增大，电阻R增大纵轴截距E，r物理意义d2R4l1IkRUUI注意事项①电流表采用外接②滑动变阻器限流②滑动变阻器分压实验一：描绘小灯泡伏安特性曲线4.．．实验步骤．．．．5.．．注意事项．．．．⑴电路的连接方式①电流表应采用外接法：②滑动变阻器应采用分压式连接⑵闭合电键S之前，一定要使滑动变阻器的滑片处于恰当的位置⑶保持小灯泡电压接近额定值是要缓慢增加，到额定值，记录I后马上断开开关。⑷误差较大的点要舍去，U-I图像应是平滑曲线而非折线。例题：在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V，2.5W”的小灯泡，导线和开关外，还有：A．直流电源(电动势约为5V，内阻可不计)B．直流电流表(量程0～3A，内阻约为0.1Ω)C．直流电流表(量程0～600mA，内阻约为5Ω)D．直流电压表(量程0～15V，内阻约为15kΩ)E．直流电压表(量程0～5V，内阻约为10kΩ)F．滑动变阻器(最大阻值10Ω，允许通过的最大电流为2A)图7－4－7G．滑动变阻器(最大阻值1kΩ，允许通过的最大电流为0.5A)实验要求小灯泡两端的电压从零开始变化并能测多组数据．(1)实验中电流表应选用________，电压表应选用________，滑动变阻器应选用________(均用序号字母表示)．(2)请按要求将图7－4－7中所示的器材连成实验电路．(3)某同学通过实验正确作出的小灯泡的伏安特性曲线如图7－4－8所示．现把实验中使用的小灯泡接到如图7－4－9所示的电路中，其中电源电动势E＝6V，内阻r＝1Ω，定值电阻R＝9Ω，此时灯泡的实际功率为________W．(结果保留两位有效数字)OU/V实验二：伏安法测电阻（率）VA被测电阻丝的电阻较小，所以选用电流表外接法本实验通过的电流不宜太大，通电时间不能太长，以免电阻丝发热电阻率发生明显变化。例题1：欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组（3V，内阻1Ω）B．电流表（0～3A，内阻0.0125Ω）C．电流表（0～0.6A，内阻0.125Ω）D．电压表（0～3V，内阻3kΩ）E．电压表（0～15V，内阻15kΩ）F．滑动变阻器（...
