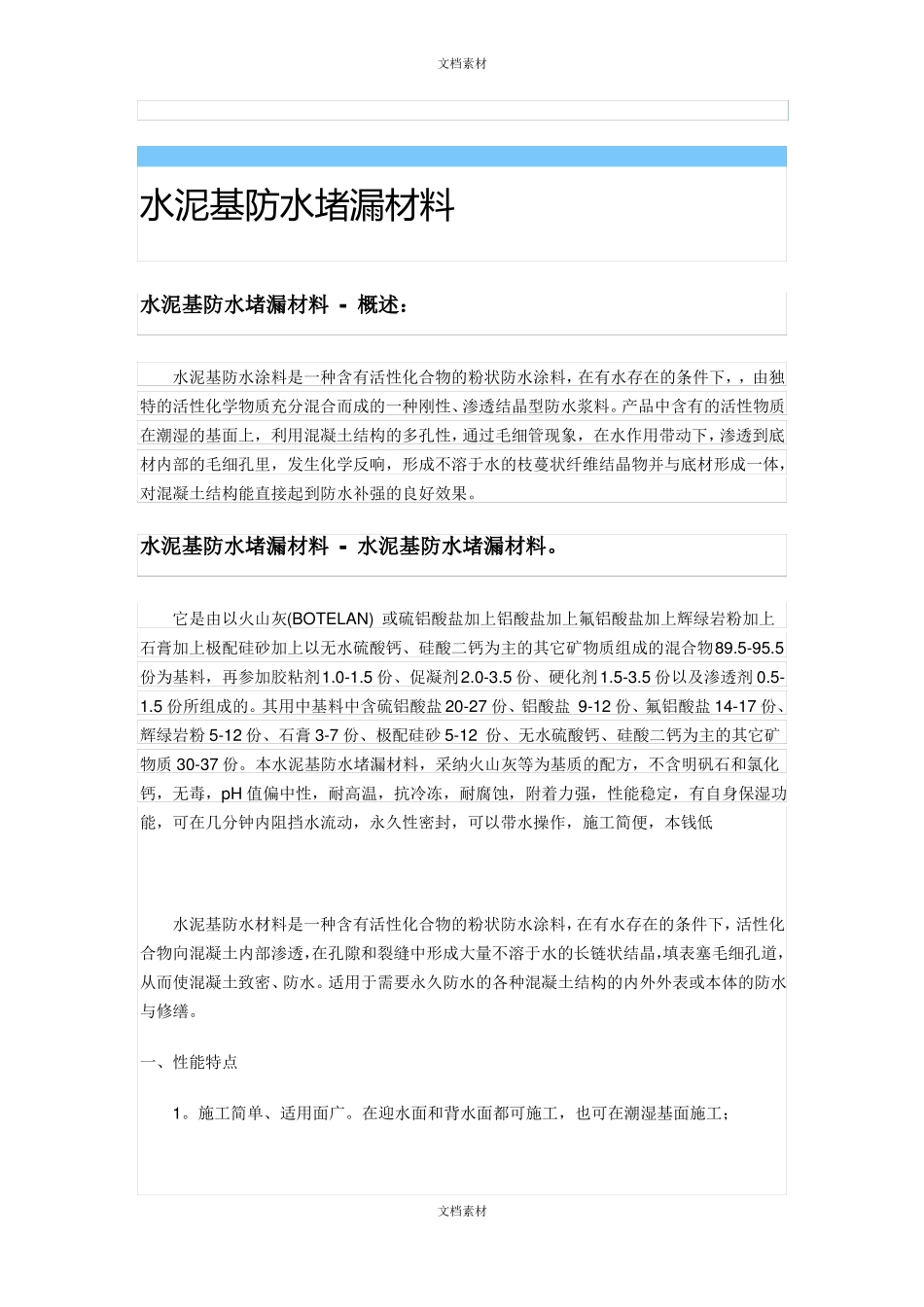

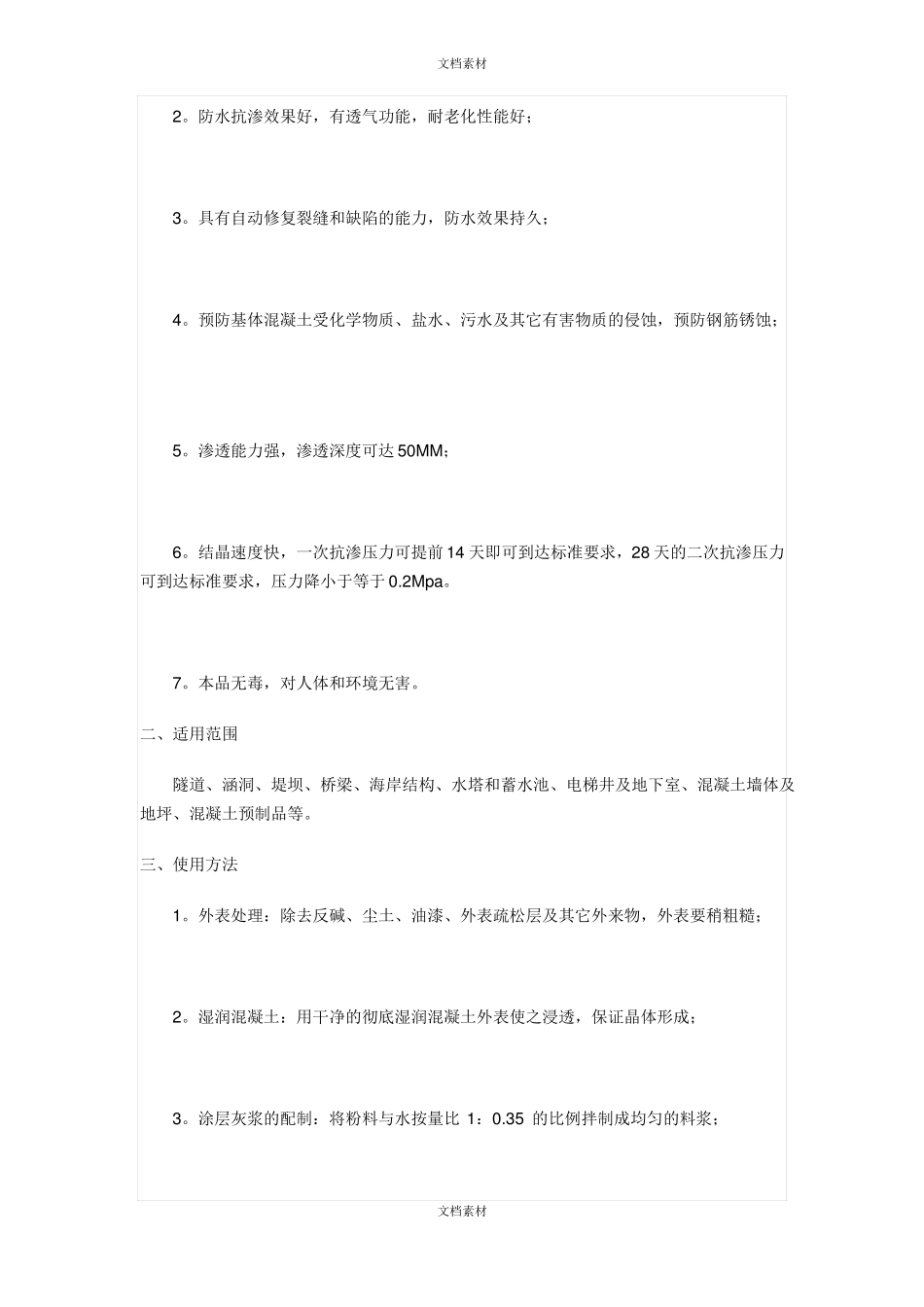

文档素材水泥基防水堵漏材料水泥基防水堵漏材料-概述：水泥基防水涂料是一种含有活性化合物的粉状防水涂料，在有水存在的条件下，，由独特的活性化学物质充分混合而成的一种刚性、渗透结晶型防水浆料。产品中含有的活性物质在潮湿的基面上，利用混凝土结构的多孔性，通过毛细管现象，在水作用带动下，渗透到底材内部的毛细孔里，发生化学反响，形成不溶于水的枝蔓状纤维结晶物并与底材形成一体，对混凝土结构能直接起到防水补强的良好效果。水泥基防水堵漏材料-水泥基防水堵漏材料。它是由以火山灰(BOTELAN)或硫铝酸盐加上铝酸盐加上氟铝酸盐加上辉绿岩粉加上石膏加上极配硅砂加上以无水硫酸钙、硅酸二钙为主的其它矿物质组成的混合物89.5-95.5份为基料，再参加胶粘剂1.0-1.5份、促凝剂2.0-3.5份、硬化剂1.5-3.5份以及渗透剂0.5-1.5份所组成的。其用中基料中含硫铝酸盐20-27份、铝酸盐9-12份、氟铝酸盐14-17份、辉绿岩粉5-12份、石膏3-7份、极配硅砂5-12份、无水硫酸钙、硅酸二钙为主的其它矿物质30-37份。本水泥基防水堵漏材料，采纳火山灰等为基质的配方，不含明矾石和氯化钙，无毒，pH值偏中性，耐高温，抗冷冻，耐腐蚀，附着力强，性能稳定，有自身保湿功能，可在几分钟内阻挡水流动，永久性密封，可以带水操作，施工简便，本钱低水泥基防水材料是一种含有活性化合物的粉状防水涂料，在有水存在的条件下，活性化合物向混凝土内部渗透，在孔隙和裂缝中形成大量不溶于水的长链状结晶，填表塞毛细孔道，从而使混凝土致密、防水。适用于需要永久防水的各种混凝土结构的内外外表或本体的防水与修缮。一、性能特点1。施工简单、适用面广。在迎水面和背水面都可施工，也可在潮湿基面施工；文档素材文档素材2。防水抗渗效果好，有透气功能，耐老化性能好；3。具有自动修复裂缝和缺陷的能力，防水效果持久；4。预防基体混凝土受化学物质、盐水、污水及其它有害物质的侵蚀，预防钢筋锈蚀；5。渗透能力强，渗透深度可达50MM；6。结晶速度快，一次抗渗压力可提前14天即可到达标准要求，28天的二次抗渗压力可到达标准要求，压力降小于等于0.2Mpa。7。本品无毒，对人体和环境无害。二、适用范围隧道、涵洞、堤坝、桥梁、海岸结构、水塔和蓄水池、电梯井及地下室、混凝土墙体及地坪、混凝土预制品等。三、使用方法1。外表处理：除去反碱、尘土、油漆、外表疏松层及其它外来物，外表要稍粗糙；2。湿润混凝土：用干净的彻底湿润混凝土外表使之浸透，保证晶体形成；3。涂层灰浆的配制：将粉料与水按量比1：0.35的比例拌制成均匀的料浆；文档素材文档素材4。涂刷：用刮板刮涂或专用喷身设备均可，涂层分两次涂刷，第一次涂层根本硬化后，做第二次涂层，每平方米参考用量：1.0-1.2kg，具体依据施工部位和基面情况而定；5。养护：应保证涂层的充分养护，涂刷涂层后应及时用潮湿的粗麻布覆盖，保证涂层湿润。涂层硬化后，可采纳喷雾养护，并用粗麻布覆盖，必须经养护72小时；6。本品也以可作为防水剂按外掺法掺入砂浆、混凝土中使用，掺量为水泥重量的2~3%。7。对于新浇注的混凝土，因其含水率较高可在基外表直接撒干粉防水。试水检验试水检验需等涂层完全枯燥后才可进行，通常在湿度小于80%的气候环境中枯燥7-10天，涂层外表产生了肯定的疏水效果即可进行蓄水。考前须知1。不能在下雨天及结冰的气候中使用；2。涂刷料浆拌制后30分钟内要用完，并在使用过程中不断搅拌，严禁其它加水；3。涂层未硬化之前禁止浇水养护水泥基防水堵漏材料-水泥基渗透结晶型防水涂料简介水泥基渗透结晶型防水涂料是引进德国原料，由独特的活性化学物质充分混合而成的一种刚性、渗透结晶型防水浆料。产品中含有的活性物质在潮湿的基面上，利用混凝土结构的多孔性，通过毛细管现象，在水作用带动下，渗透到底材内部的毛细孔里，发生化学反响，文档素材文档素材形成不溶于水的枝蔓状纤维结晶物并与底材形成一体，对混凝土结构能直接起到防水补强的良好效果。性能特点●具有双重的防水性能。●与混凝土、水泥、砖石等基材粘结力强。●具有极强的耐水压能力。●防腐、耐老化、爱护钢筋的作用。●具有渗透自我修复能力，防水耐...
