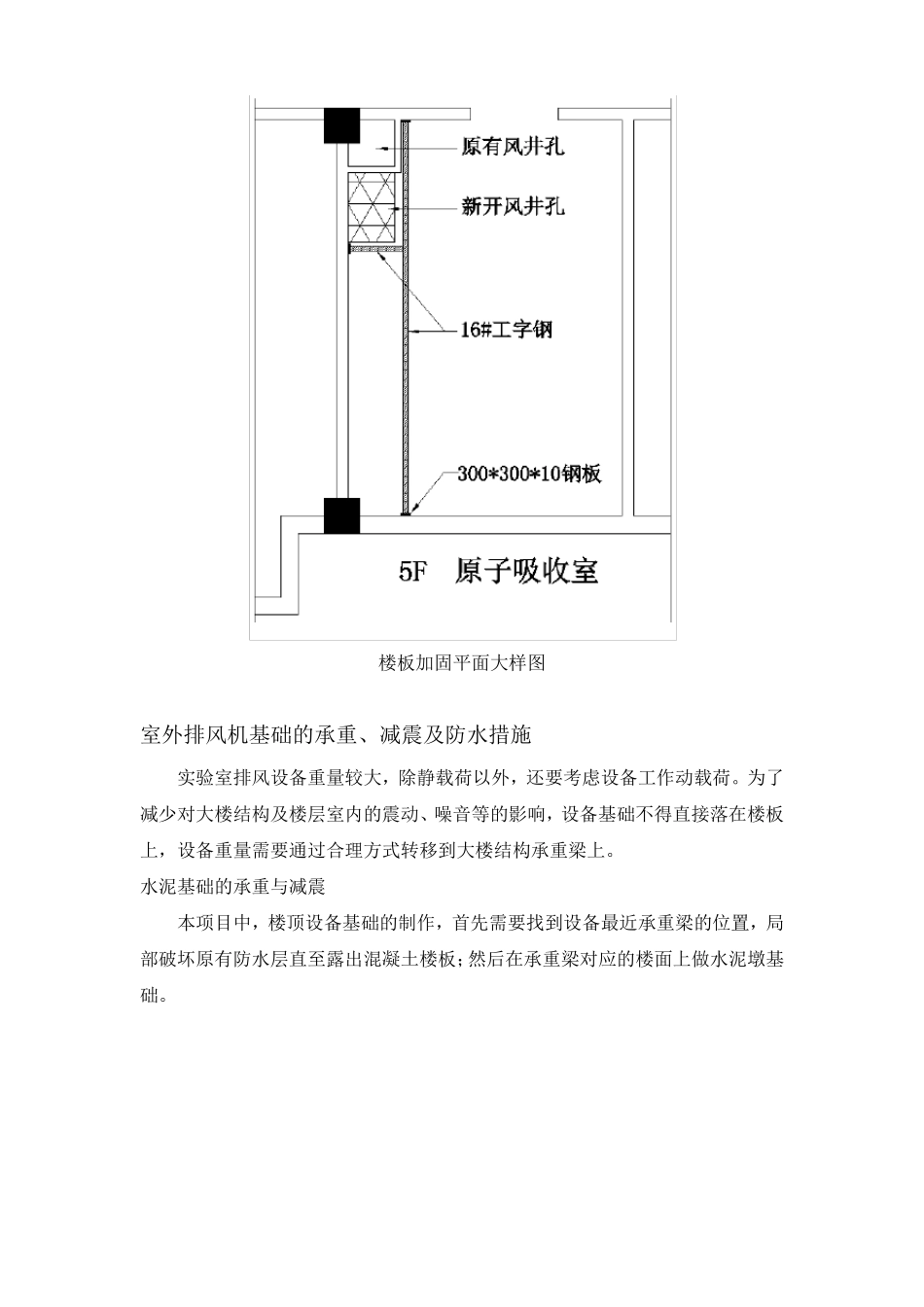

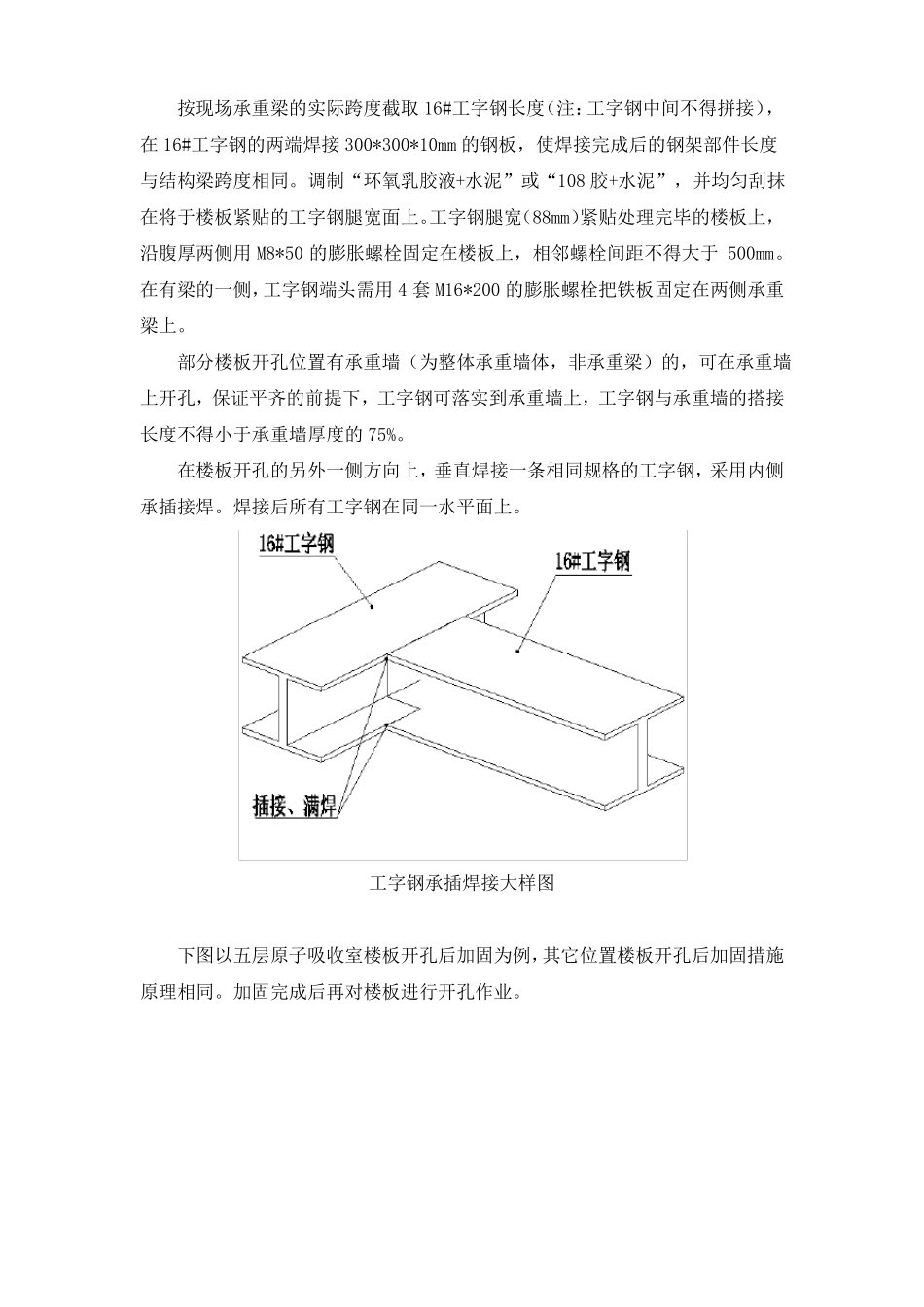

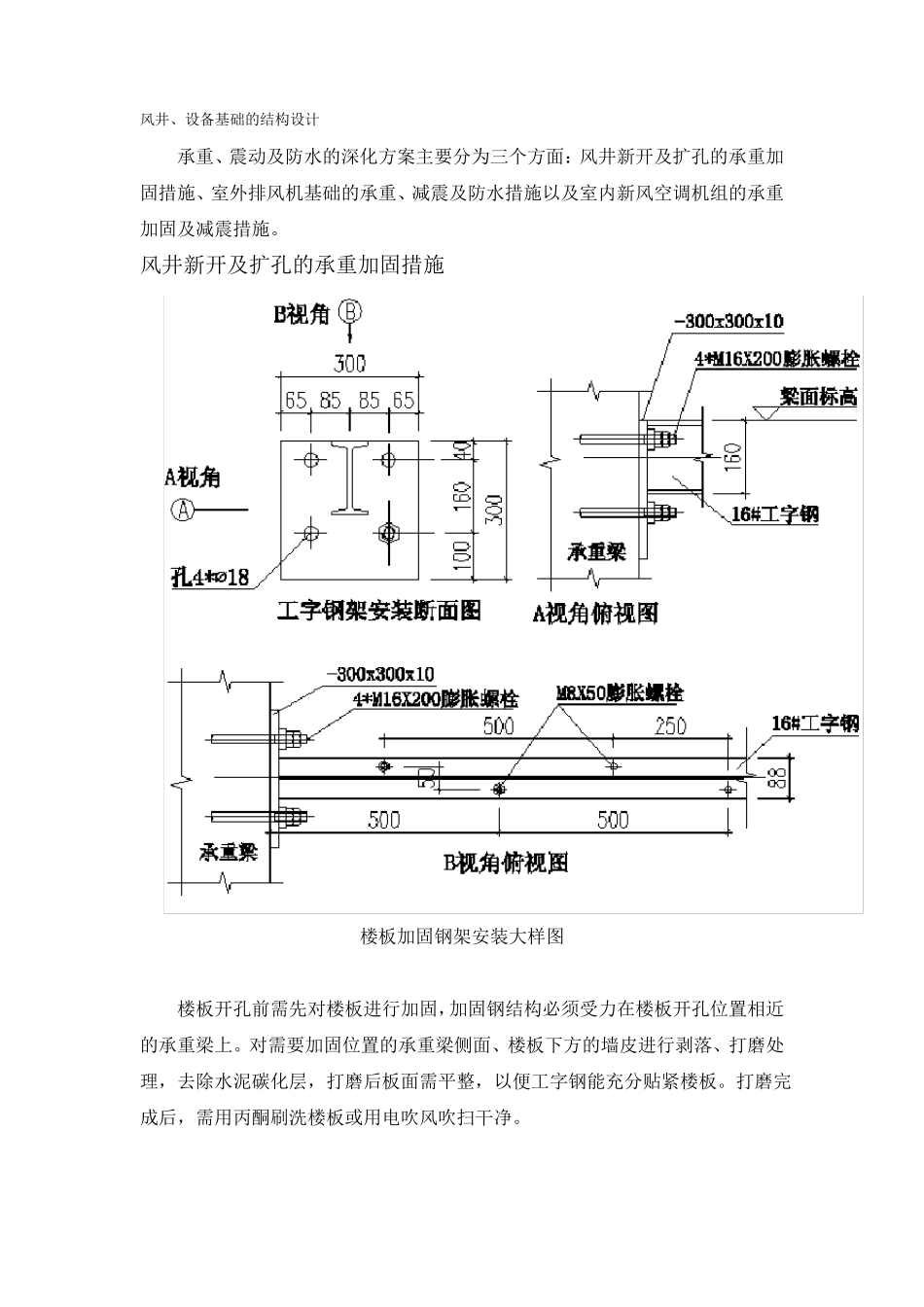

风井、设备基础的结构设计承重、震动及防水的深化方案主要分为三个方面：风井新开及扩孔的承重加固措施、室外排风机基础的承重、减震及防水措施以及室内新风空调机组的承重加固及减震措施。风井新开及扩孔的承重加固措施楼板加固钢架安装大样图楼板开孔前需先对楼板进行加固，加固钢结构必须受力在楼板开孔位置相近的承重梁上。对需要加固位置的承重梁侧面、楼板下方的墙皮进行剥落、打磨处理，去除水泥碳化层，打磨后板面需平整，以便工字钢能充分贴紧楼板。打磨完成后，需用丙酮刷洗楼板或用电吹风吹扫干净。按现场承重梁的实际跨度截取16#工字钢长度（注：工字钢中间不得拼接），在16#工字钢的两端焊接300*300*10mm的钢板，使焊接完成后的钢架部件长度与结构梁跨度相同。调制“环氧乳胶液+水泥”或“108胶+水泥”，并均匀刮抹在将于楼板紧贴的工字钢腿宽面上。工字钢腿宽（88mm）紧贴处理完毕的楼板上，沿腹厚两侧用M8*50的膨胀螺栓固定在楼板上，相邻螺栓间距不得大于500mm。在有梁的一侧，工字钢端头需用4套M16*200的膨胀螺栓把铁板固定在两侧承重梁上。部分楼板开孔位置有承重墙（为整体承重墙体，非承重梁）的，可在承重墙上开孔，保证平齐的前提下，工字钢可落实到承重墙上，工字钢与承重墙的搭接长度不得小于承重墙厚度的75%。在楼板开孔的另外一侧方向上，垂直焊接一条相同规格的工字钢，采用内侧承插接焊。焊接后所有工字钢在同一水平面上。工字钢承插焊接大样图下图以五层原子吸收室楼板开孔后加固为例，其它位置楼板开孔后加固措施原理相同。加固完成后再对楼板进行开孔作业。楼板加固平面大样图室外排风机基础的承重、减震及防水措施实验室排风设备重量较大，除静载荷以外，还要考虑设备工作动载荷。为了减少对大楼结构及楼层室内的震动、噪音等的影响，设备基础不得直接落在楼板上，设备重量需要通过合理方式转移到大楼结构承重梁上。水泥基础的承重与减震本项目中，楼顶设备基础的制作，首先需要找到设备最近承重梁的位置，局部破坏原有防水层直至露出混凝土楼板；然后在承重梁对应的楼面上做水泥墩基础。楼顶设备基础大样图水泥墩基础制作时，需按照设备底座间距预埋钢板及膨胀螺丝，然后安装设备工字钢架基础，用预埋的膨胀螺丝紧固。设备安装时，在钢架基础与设备底座之间安装设备减震器。由于屋面有坡度，故同一组水泥墩所在屋面最高位置处，水泥墩至少需高出防水层200mm，同一组水泥墩顶面整体需找平处于同一个水平面上。设备水泥墩基础剖面图如下：设备水泥墩基础剖面图设备水泥墩基础防水制作大样图如下水泥墩防水制作大样图室内新风空调机组的承重加固及减震措施实验室新风空调机组重量较大，除静载荷以外，还要考虑设备工作动载荷。为了减少对大楼结构及楼层室内的震动、噪音等的影响，设备基础不得直接落在楼板上，设备重量需要通过合理方式转移到大楼结构承重梁上。设备基础的承重加固本项目中，楼顶设备基础的制作，首先需要找到设备最近承重梁的位置，局部破坏承重梁对应新风机房地面的墙体（注意：外墙体破坏时需保留至少25%的墙体厚度，并不得破坏墙体外立面景观），然后在该位置制作混凝土基础。水泥墩基础制作时，需按照设备底座间距预埋钢板及膨胀螺丝，然后安装设备工字钢架基础，用预埋的膨胀螺丝紧固。下图以6楼新风机房为例，其它新风机房类似。设备基础的减震设备安装时，在钢架基础与设备底座之间安装设备减震器。同排风设备安装中提到的《楼顶设备基础大样图》。
