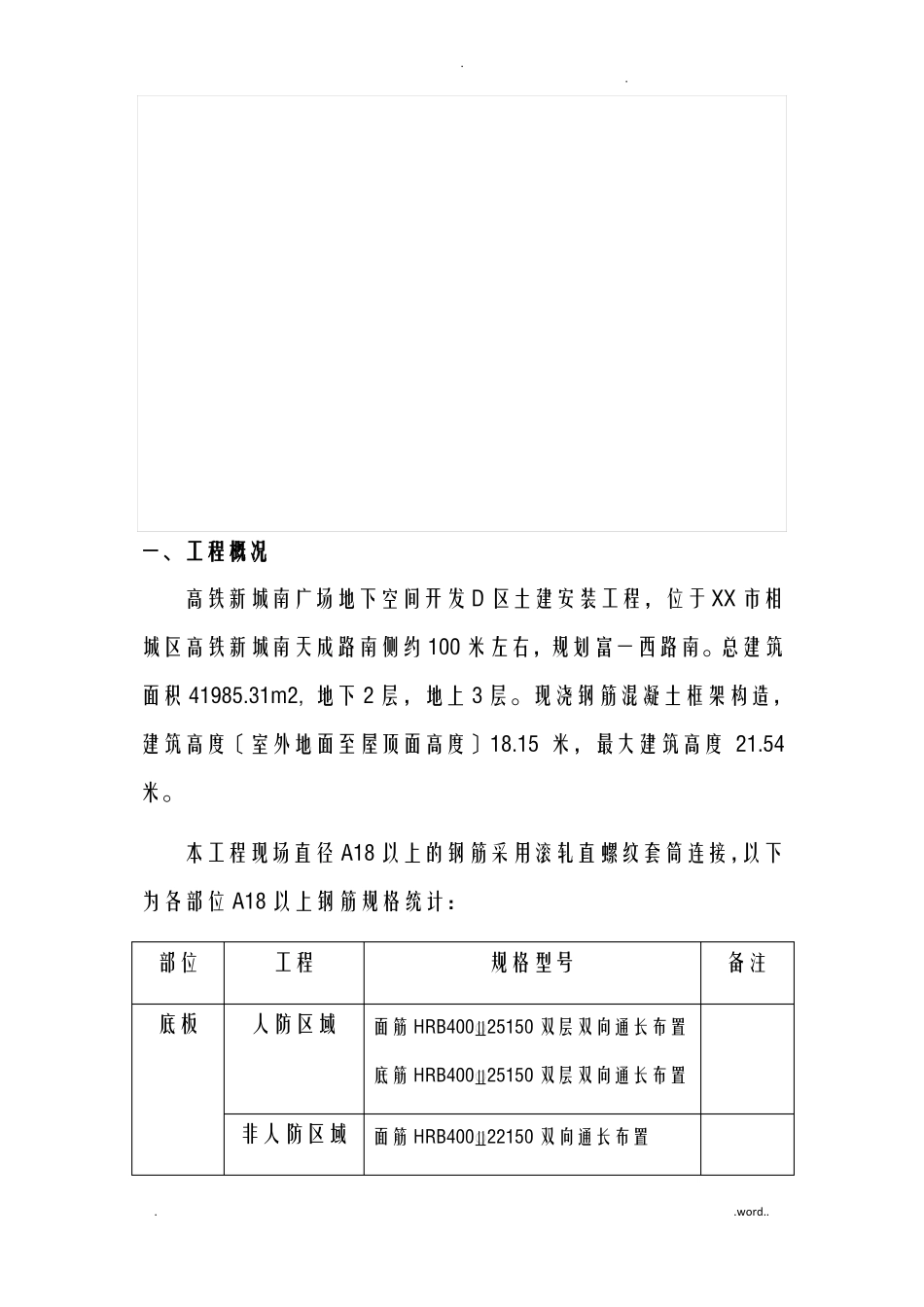

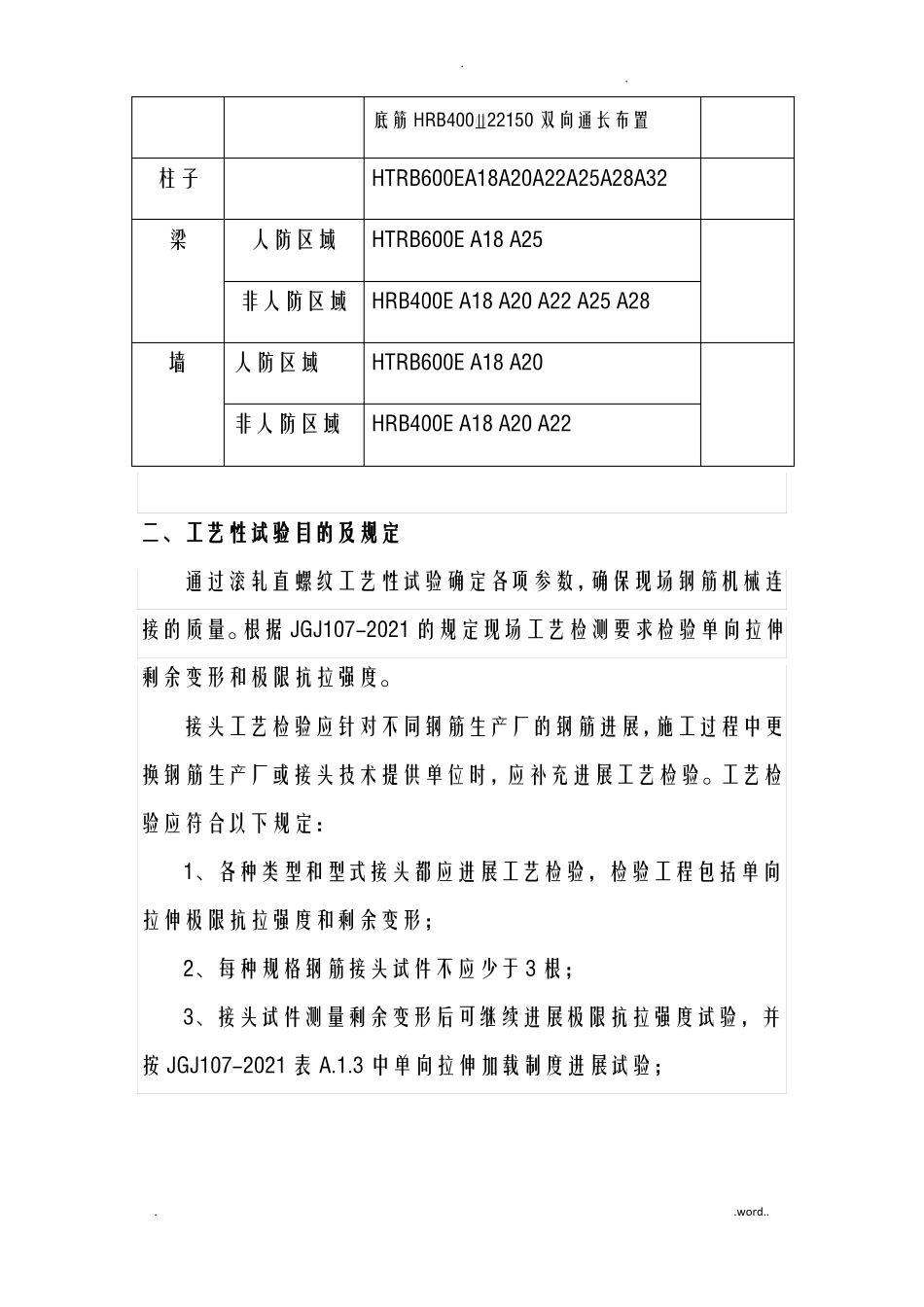

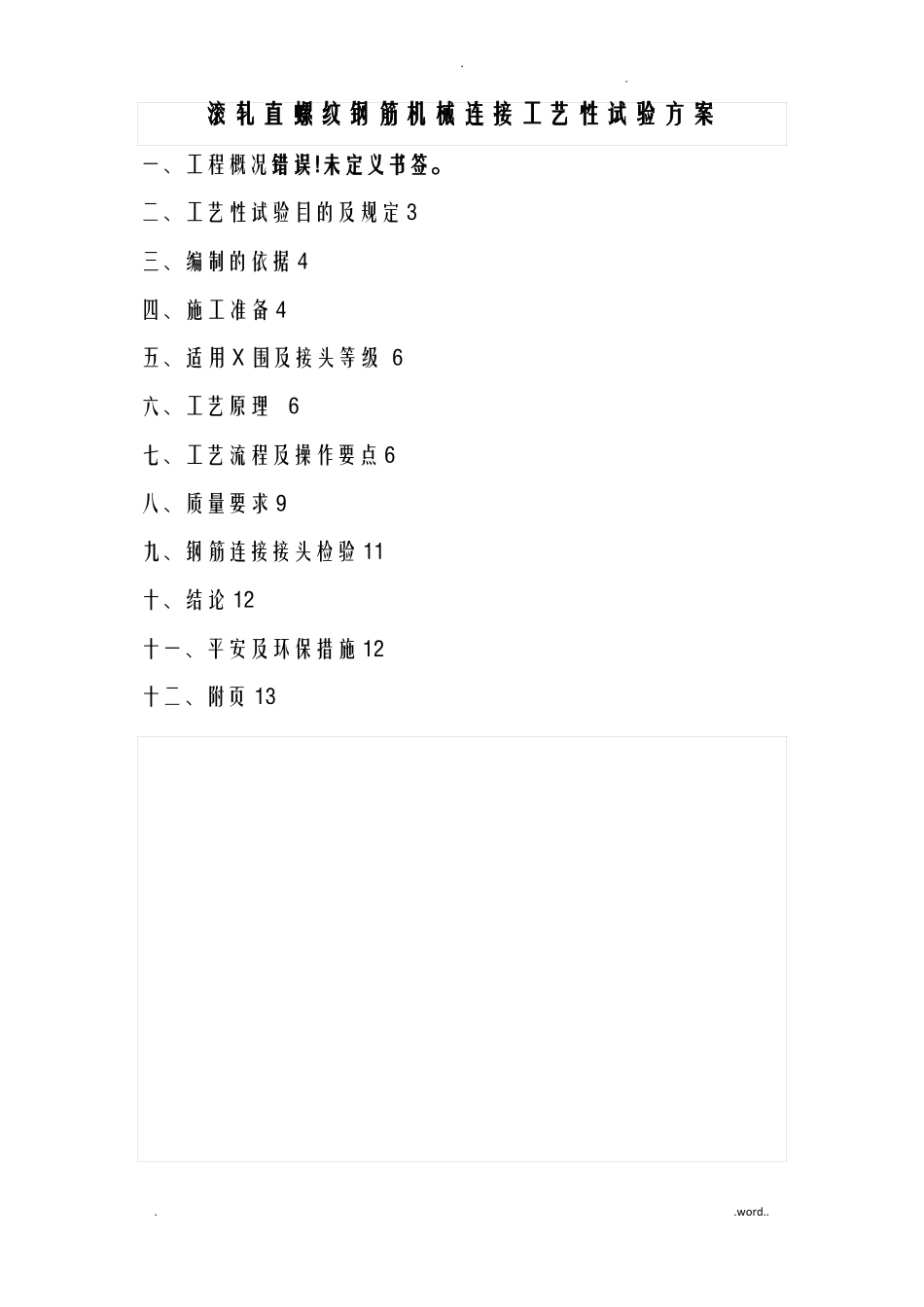

..滚轧直螺纹钢筋机械连接工艺性试验方案一、工程概况错误!未定义书签。二、工艺性试验目的及规定3三、编制的依据4四、施工准备4五、适用X围及接头等级6六、工艺原理6七、工艺流程及操作要点6八、质量要求9九、钢筋连接接头检验11十、结论12十一、平安及环保措施12十二、附页13..word....一、工程概况高铁新城南广场地下空间开发D区土建安装工程，位于XX市相城区高铁新城南天成路南侧约100米左右，规划富一西路南。总建筑面积41985.31m2,地下2层，地上3层。现浇钢筋混凝土框架构造，建筑高度〔室外地面至屋顶面高度〕18.15米，最大建筑高度21.54米。本工程现场直径A18以上的钢筋采用滚轧直螺纹套筒连接，以下为各部位A18以上钢筋规格统计：部位底板工程人防区域规格型号面筋HRB40025150双层双向通长布置底筋HRB40025150双层双向通长布置备注非人防区域面筋HRB40022150双向通长布置..word....底筋HRB40022150双向通长布置柱子梁人防区域HTRB600EA18A20A22A25A28A32HTRB600EA18A25非人防区域HRB400EA18A20A22A25A28墙人防区域非人防区域二、工艺性试验目的及规定通过滚轧直螺纹工艺性试验确定各项参数，确保现场钢筋机械连接的质量。根据JGJ107-2021的规定现场工艺检测要求检验单向拉伸剩余变形和极限抗拉强度。接头工艺检验应针对不同钢筋生产厂的钢筋进展，施工过程中更换钢筋生产厂或接头技术提供单位时，应补充进展工艺检验。工艺检验应符合以下规定：1、各种类型和型式接头都应进展工艺检验，检验工程包括单向拉伸极限抗拉强度和剩余变形；2、每种规格钢筋接头试件不应少于3根；3、接头试件测量剩余变形后可继续进展极限抗拉强度试验，并按JGJ107-2021表A.1.3中单向拉伸加载制度进展试验；HTRB600EA18A20HRB400EA18A20A22..word....4、每根试件极限抗拉强度和3根接头试件剩余变形的平均值均应符合JGJ107-2021表3.0.5和表3.0.7的规定；5、工艺检验不合格时，应进展工艺参数调整，合格前方可按最终确认的工艺参数进展接头批量加工。三、编制的依据1、?南广场地下空间开发D区工程?施工组织设计。2、?钢筋机械连接技术规程?JGJ107-2021。3、?滚轧直螺纹钢筋连接接头?JGJ163-2004。4、?热处理带肋高强钢筋混凝土构造技术规程?DGJ32/TJ202-20215、设计、业主、监理、质监站等相关单位的要求。四、施工准备1、机械设备机械连接主要设备是HGS-40B型直螺纹滚丝机。其各种参数见下表：最大滚压力150KNA6-A42A6-A30A120-A170mm孔径最大厚度主轴倾斜角主轴中心距±3°120-240mmA54100mm主动力液压动力整机质量外型尺寸4kw-42.2kw-41700kg±50kg1500×1380×1140mm主轴转速活动主轴进给速度螺纹长度不限〔另加保护〕36、47、60、78〔r/min〕5mm/s滚压直径X围径向进给轴向进给滚丝轮外径..word....2、人员配置机械连接人员配置：试验人员1名、试验协作工1名、平安员1名、电工1名、钢筋工2名。3、材料〔1〕钢筋：所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进展复核，并按不同批次、规格、炉号及不同厂家的原材进展外观和物理性能的检测〔每批数量不得大于30t〕。其中，外观检测中，重点检查钢筋外表不得出现裂纹、结疤和折叠；外表的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差，并测量本批钢筋的直径偏差。对外观检查合格的每批钢筋中任选两根钢筋，对其母材质物理性能分别做拉伸和冷弯实验。试验合格之后才能使用。严禁使用不符合要求的原材。〔2〕连接套筒：应符合现行行业标准?钢筋机械连接用套筒?JG/T163的有关规定，套筒母材质为45#钢，当采用冷拔或冷拉轧精细无缝钢管时，钢管应进展退火处理，并满足现行行业标准?钢筋机械连接用套筒?JG/T163对钢管强度限值和断后伸长率的要求。每批套筒进场时须核实其产品合格证，两端有保护套进展保护，经进场质检员复核合格前方可用于施工。材质应符合有关钢材的现行国家标准及?钢筋机械连接技术规程?JGJ107-2021的有关规定。..word....五、适用X围及接头等级本工艺性适用于施工中采用HRB400级Φ18~Φ28、HTRB600级Φ18~Φ32的钢筋作为受力钢筋的直螺纹连接。依据?钢筋机械连接技术规程?JGJ107-20214.0.1条第1款规定...
